STEUERUNG
CNC Steuerung HEIDENHAIN TNC 530
ARBEITSBEREICH -KUBISCH-
Anzahl Bearbeitungsachsen (ohne Parallelachsen): 3
Verfahrweg X-Achse: 1040 mm
Verfahrweg Y-Achse: 600 mm
Verfahrweg Z-Achse: 500 mm
TISCH
Aufspannfläche (links-rechts): 1250 mm
SPINDEL / KOPF
Drehzahlbereich bis: 12000 /min
Werkzeugaufnahme: ISO SK 40
Antriebsleistung: 40 kW
ACHSANTRIEBE
Eilgang X: 70000 mm/min
Eilgang Y: 40000 mm/min
Eilgang Z: 40000 mm/min
WERKZEUGMAGAZIN
Anzahl Werkzeugpositionen: 30
Werkzeugdurchmesser max.: 100 mm
- bei freier Nachbarposition: 140 mm
Werkzeuglänge max.: 300 mm
Werkzeuggewicht max.: 7 kg
ABMESSUNGEN / GEWICHTE
Platzbedarf -links/rechts-: 2650 mm
Platzbedarf -vorne/hinten-: 2700 mm
Gesamthöhe: 2500 mm
Gesamtgewicht ca.: 9940 kg
ZUSATZAUSRÜSTUNG BOHREN/FRÄSEN
Späneförderer: ja
Kühlmitteleinrichtung: ja
Innere Kühlmittelzuführung (IKZ): ja
Arbeitsraum-Vollverkleidung: ja
CE konform: ja
-13000 Betriebsstunden
-Werkzeug Aufspannvorrichtung inklusieve 3 Schraubstöcke

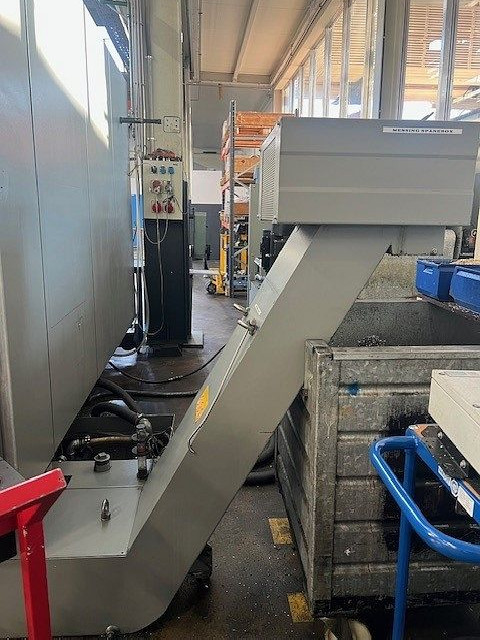

-Spänefördere
-Bandfilter
