| الصانع | GLEASON- PFAUTER |
| النوع | 100 S |
| سنة الصنع | 2017 |
| التحكم | Siemens 840 D SL |
| تركيب الأداة | (manuelle Spannung) HSK-D63 |
| إجمالي احتياجات الطاقة | 45 kW |
| الوزن | der Maschine ca. 7.000 kg |
| التحكم | CNC |
| عرض العجلة | 26 mm |
| وزن الآلة | 7 t |
| المساحة المطلوبة | 4x3x2,5 m |
| وقت التسليم | sofort |
| السعر |
Auf Anfrage |
| البيانات التقنية | : |
Maschinenart: Zahnradstossmaschine
Raddurchmesser -: 100 mm
Modul -: 31
Modul -: 0,1

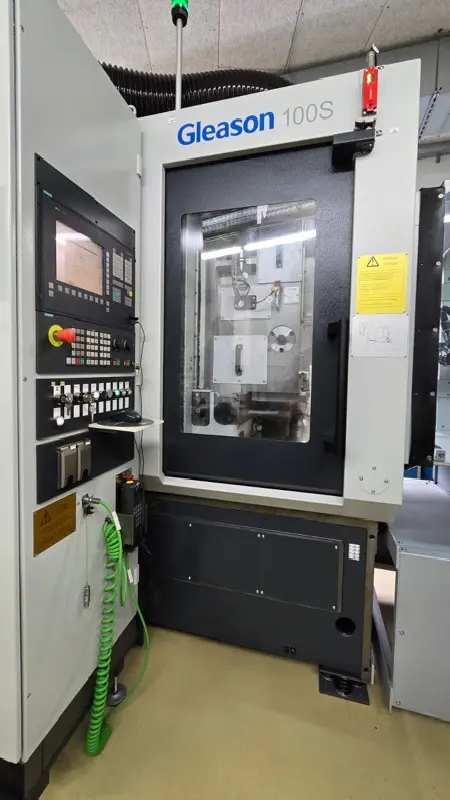

Gleason 100S Wälzstoßmaschine
zur Herstellung von innen- und außenverzahnten Zylinderrädern und
anderen am zylindrischen Werkstückumfang regelmäßig auftretenden
wälzbaren Profilen und Formen sowie zur Herstellung von Profilen im
Einzelteilverfahren.
Werkstück-Nenndurchmesser 100 mm
Größter umlaufender Durchmesser 150 mm
Maschinen-Nennmodul ca. 3 mm
(Richtwert in Abhängigkeit von der jeweiligen Bearbeitungsaufgabe.)
Stoßspindel-Hubzahlbereich 0 - 3.000 1/min
Einstellbereich Hubposition (manuell) 20 mm
Größte Verzahnungsbreite 26 mm
Kleinste Steigungshöhe der hydrostatischen
Schrägführung 400 mm
Kleinster/größter Abstand zwischen Werkzeug- - 20/+ 180 mm
und Werkstückachse
Ständer-Neigungsbereich (manuell) - 1/+ 11°
(Hohlschaftkegel nach DIN 69063)

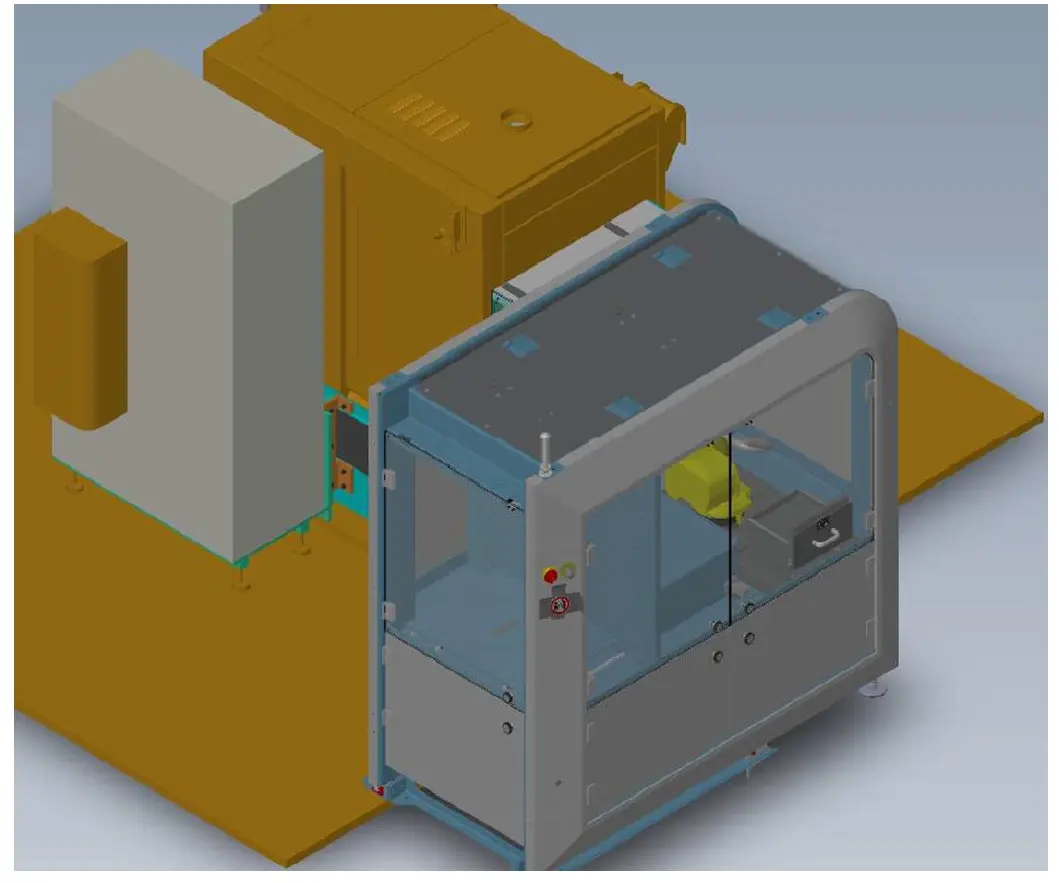

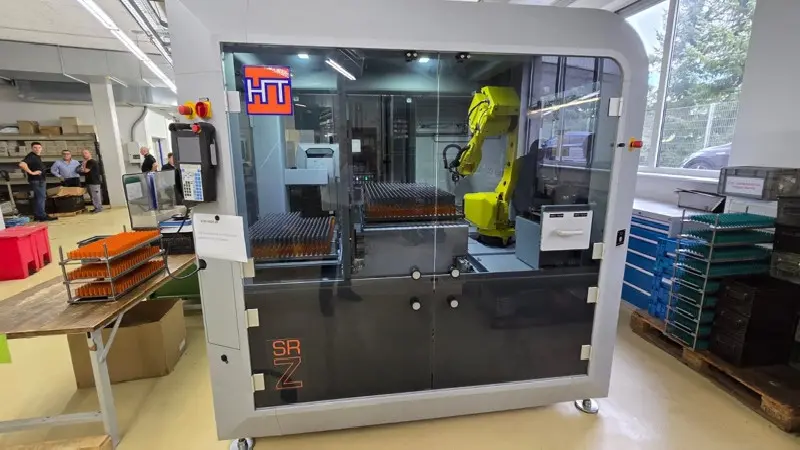

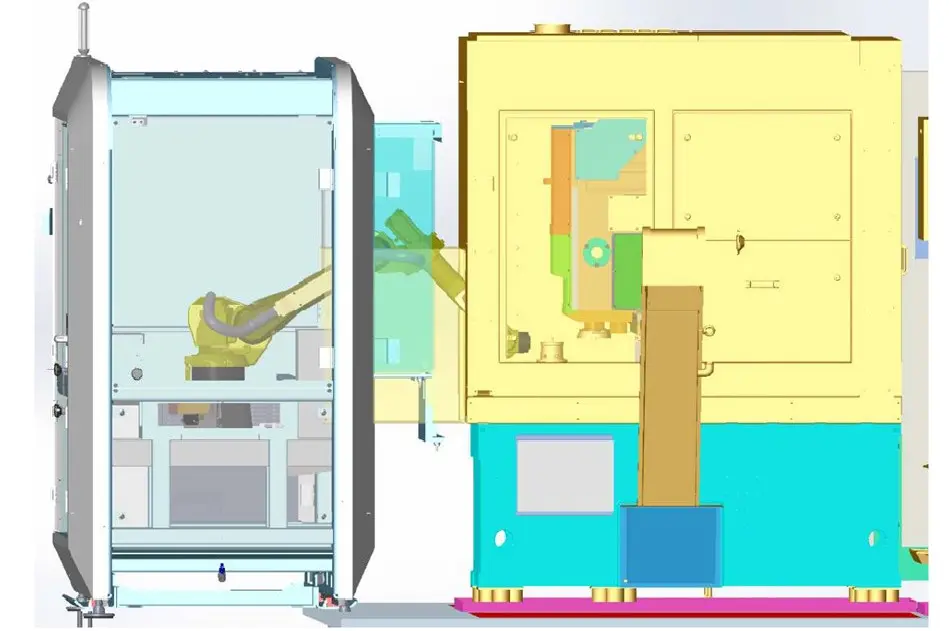

mit Roboterzelle
