آلة خراطة طولية آلية HANWHA XD20V, سنة التصنيع 2016

Standort: Deutschland, Baden-Württemberg Südwest
IntNr231032

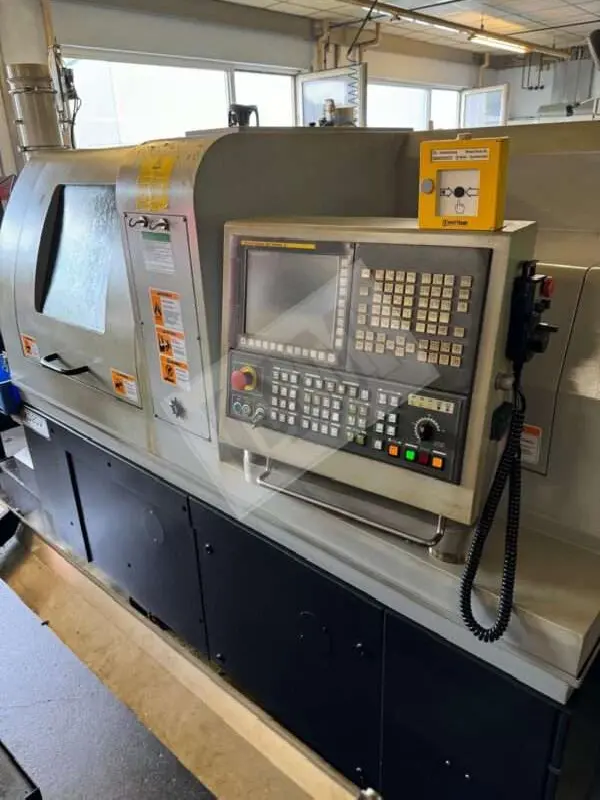

Gebr. HANWHA CNC-Langdrehmaschine XD20 V (Y2), Bj. 2016/10

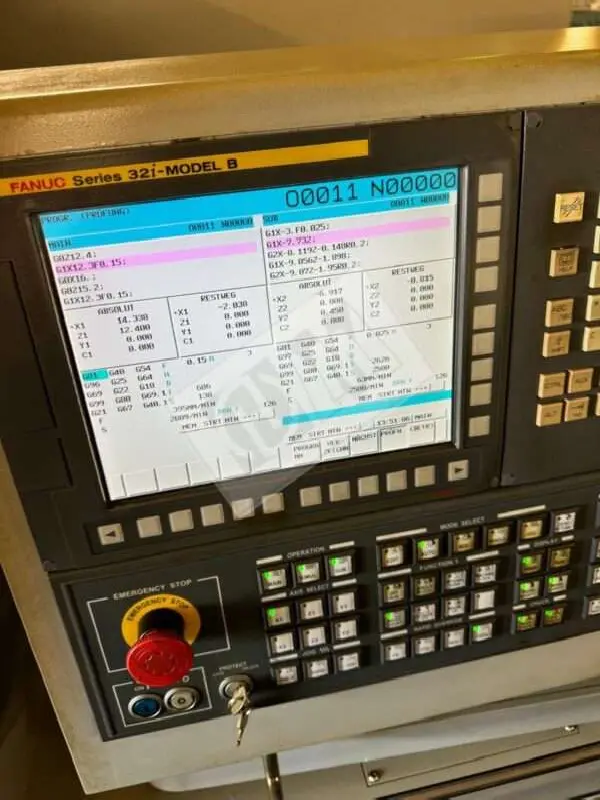

CNC-Steuerung FANUC 32i-B mit 8 Achsen
HAUPTSPINDEL
Maximaler Drehdurchmesser: 20 mm
max. Spindelbohrungsdurchmesser: 24 mm
Maximaldrehzahl [U/min]: 10.000
Maximalleistung [kW]: 3,7
C-Achse mit 0,001°
Hub Z1 [mm]: 210
Synchron mitlaufende Führungsbüchseneinheit
Type der Führungsbüchse: 22.001 / T223
Type der Spannzange: 145E / F25
GEGENSPINDEL
Maximaldrehzahl [U/min]: 8.000
Maximalleistung [kW]: 3,7
maximaler Abgreifdurchmesser [mm]: 20
max. Teilelänge Ausstoßen nach vorne [mm]: 80
C-Achse mit 0,001°
Hub Z2 [mm]: 210
Type der Spannzange: 145E / F25

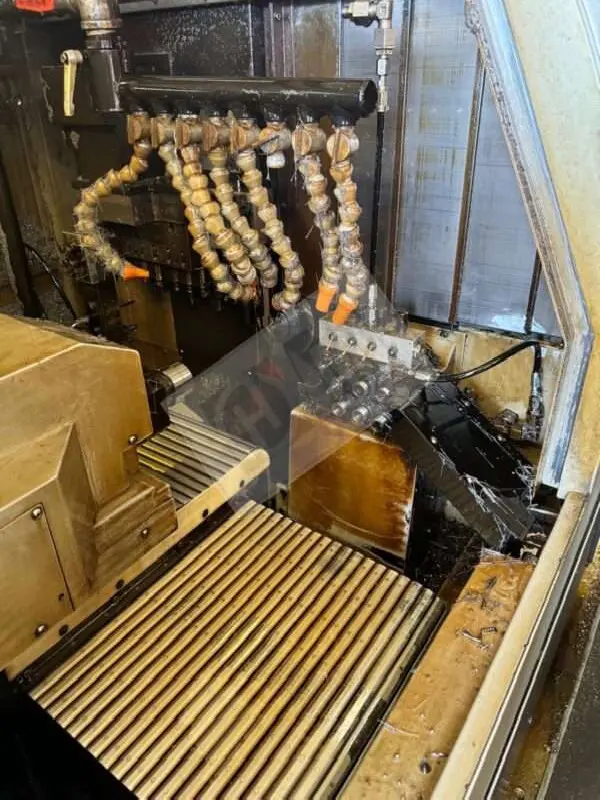

WERKZEUGAUSSTATTUNGSMÖGLICHKEITEN
Werkzeugschlitten X1,Y1:
– Werkzeughalterplatte für 6 Aussendrehwerkzeuge 12 x 12 mm
Querbohr/Fräseinrichtung:
– Anzahl: 5 angetriebene Bohr-/Frässpindeln modular
– (Werkzeuge 2 x ER16 – 3 x ER11)
– Leistung: [kW]: 1,0 (S6000)
– Frontbohrapparat für 5 Bohrpinolen
Rückseitenbearbeitung mit Y2 Achse
– Werkzeugträger für 8 Werkzeuge
– 4 angetriebene Bohr-/Frässpindeln ER16 modular
– 4 feststehende Bohr-/Frässpindeln ER16 modular
Eilgänge m/min: 40m/min (X1,Z1,C1,Y1, Z2,C2,X2,Y2)
Anschlussleistung [KVA]: 15
ZUBEHÖR
Ausrichtschuhe mit Nivellierelementen
Servicewerkzeugsatz
Arbeitsraumleuchte
Signallampe (3-farbig)
Sicherheitstürschalter mit Verriegelung
Wartungs- und Zentralschmierungseinheit (1,8 Liter Schmierölvol.)
Kühlmitteldurchflussüberwachung
Pneumatische Ausblaseinrichtung der Abgreifspindelzange
Handbuch und Dokumentation
(Wartungs- und Bedienungsanleitung inkl. Parameterliste und
Prüfprotokoll)
Farbmonitor LCD/MDI
Automatische Abschaltfunktion PowerOff
Programmüberprüfungsfunktion (Testlauf über Handrad möglich)
Kontinuierlicher Gewindeschneidzyklus
Laufzeitanzeige / Teilezähler
CF-Kartenschnittstelle
Werkzeugradiuskompensation
Absoluter Referenzpunkt
Selbst-Diagnose Funktion
Schnittstelle für JBS
Teileförderband mit Auffangschale
1° Indexierung auf Abgreifspindel
Späneförderer mit Kühlmittelpumpe
Kühlmitteleinsatz der Maschine: Öl
CE Konformitätserklärung
Zubehöre

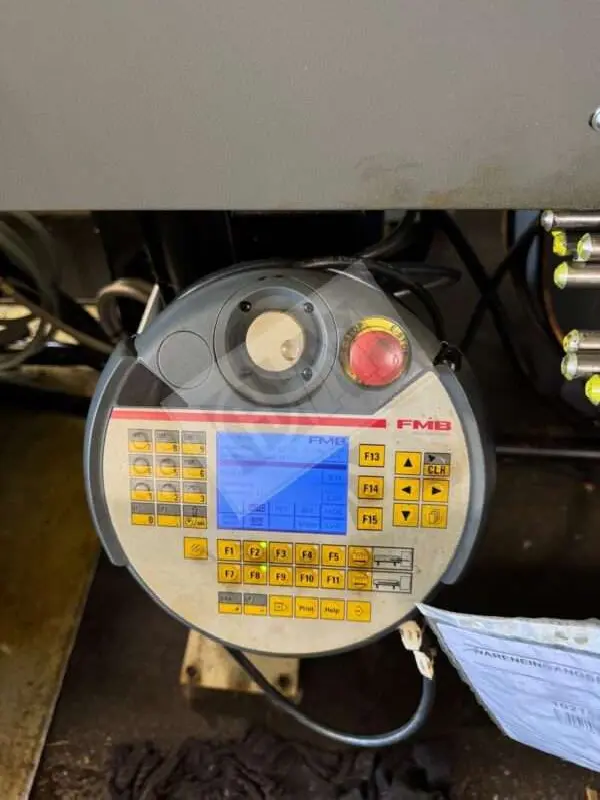

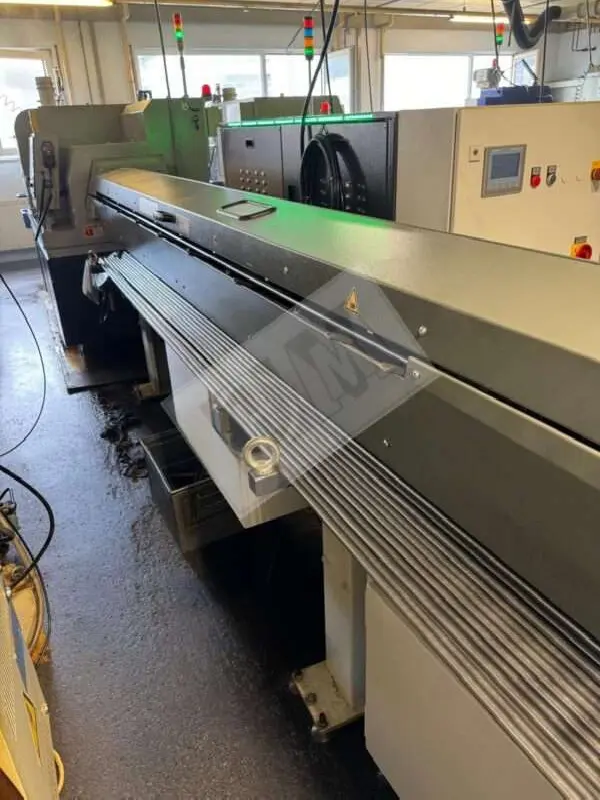

Stangenlademagazin FMB Turbo 2-20
2-23mm/3200mm Anbauvariante „A“

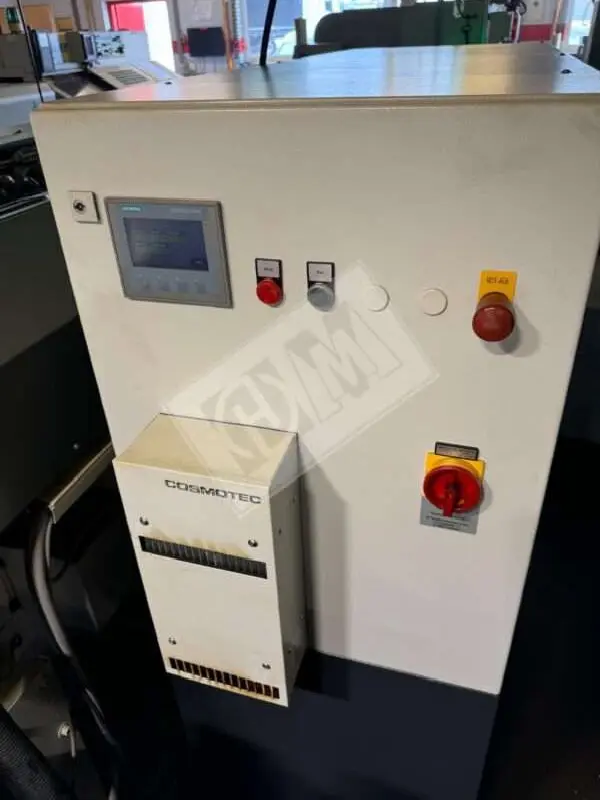

HD Hochdrucksystem SFB M60 eco / 150bar. 24L/min 4Ventile,Umschaltfilter 2 x 40um
Tank mit ca. 280L
Scharnierbandförderer
Kleinlöschanlage Kraft und Bauer und Löschmittelbehälter CO2
Abmessungen Maschine: ca. 2460 x 1380 x 1730 [mm]
Gewicht Maschine: ca. 2900 [kg]
Abmessungen Lademagazin: ca. 4220 x 620 x 1800 [mm]
Gewicht Lademagazin: ca. 600 [kg]
Abmessungen Peripherie & Zubehör: ca. 1900 x 700 x 800 [mm]
Gewicht Peripherie & Zubehör: ca. 200 [kg]
Abmessungen Peripherie & Zubehör: ca. 1900 x 700 x 800 [mm]
Gewicht Peripherie & Zubehör: ca. 300 [kg]
Abmessungen HD – System: ca. 1660 x 612 x 1500 [mm]
Gewicht Peripherie & Zubehör: ca. 300 [kg]
Die Maschine kann nach Terminvereinbarung Strom besichtigt werden.
Aenderungen und Irrtuemer in den technischen Daten und Angaben sowie Zwischenverkauf vorbehalten!
Used. HANWHA CNC sliding headstock lathe XD20 V (Y2), year 2016/10
CNC control FANUC 32i-B with 8 axes
MAIN SPINDLE
Maximum turning diameter: 20 mm
Max. spindle bore diameter: 24 mm
Maximum speed [rpm]: 10,000
Maximum power [kW]: 3.7
C-axis with 0.001°
Stroke Z1 [mm]: 210
Synchronous guide bush unit
Guide bush type: 22.001 / T223
Type of collet chuck: 145E / F25
COUNTER SPINDLE
Maximum speed [rpm]: 8,000
Maximum power [kW]: 3.7
Maximum pick-up diameter [mm]: 20
max. part length ejection to the front [mm]: 80
C-axis with 0.001°
stroke Z2 [mm]: 210
Type of collet chuck: 145E / F25
TOOLING OPTIONS
Tool slide X1,Y1:
– Tool holder plate for 6 external turning tools 12 x 12 mm
Cross drilling/milling device:
– Quantity: 5 driven drilling/milling spindles modular
– (tools 2 x ER16 – 3 x ER11)
– Power: [kW]: 1.0 (S6000)
– Front drilling unit for 5 drilling quills
Rear machining with Y2 axis
– Tool carrier for 8 tools
– 4 driven ER16 modular drilling/milling spindles
– 4 stationary drilling/milling spindles ER16 modular
Rapid traverse m/min: 40m/min (X1,Z1,C1,Y1, Z2,C2,X2,Y2)
Connected load [KVA]: 15
ACCESSORIES
Alignment shoes with leveling elements
Service tool set
Work area light
Signal lamp (3-color)
Safety door switch with interlock
Maintenance and central lubrication unit (1.8 liter lubricating oil volume)
Coolant flow monitoring
Pneumatic blow-out device for the pick-up spindle gripper
Manual and documentation
(Maintenance and operating instructions incl. parameter list and
test report)
LCD/MDI color monitor
Automatic switch-off function PowerOff
Program check function (test run possible via handwheel)
Continuous thread cutting cycle
Runtime display / parts counter
CF card interface
Tool radius compensation
Absolute reference point
Self-diagnosis function
Interface for JBS
Parts conveyor belt with collecting tray
1° indexing on pick-up spindle
Chip conveyor with coolant pump
Coolant used in the machine: oil
CE declaration of conformity
Accessories
Bar feeder FMB Turbo 2-20
2-23mm/3200mm attachment variant „A“
HD high pressure system SFB M60 eco / 150bar. 24L/min 4valves, switch-over filter 2 x 40um
Tank with approx. 280L
Hinged belt conveyor
Small extinguishing system Kraft and Bauer and CO2 extinguishing agent tank
Machine dimensions: approx. 2460 x 1380 x 1730 [mm]
Machine weight: approx. 2900 [kg]
Loading magazine dimensions: approx. 4220 x 620 x 1800 [mm]
Weight of loading magazine: approx. 600 [kg]
Dimensions peripherals & accessories: approx. 1900 x 700 x 800 [mm]
Weight of peripherals & accessories: approx. 200 [kg]
Dimensions peripherals & accessories: approx. 1900 x 700 x 800 [mm]
Weight of peripherals & accessories: approx. 300 [kg]
HD system dimensions: approx. 1660 x 612 x 1500 [mm]
Weight of peripherals & accessories: approx. 300 [kg]
The machine can be inspected by appointment.
Changes and errors in the technical data and information as well as prior sale reserved!
