| الصانع | HYDROTECMASCHINENBAU |
| النوع | FSTA 2-50 |
| سنة الصنع | 2014 |

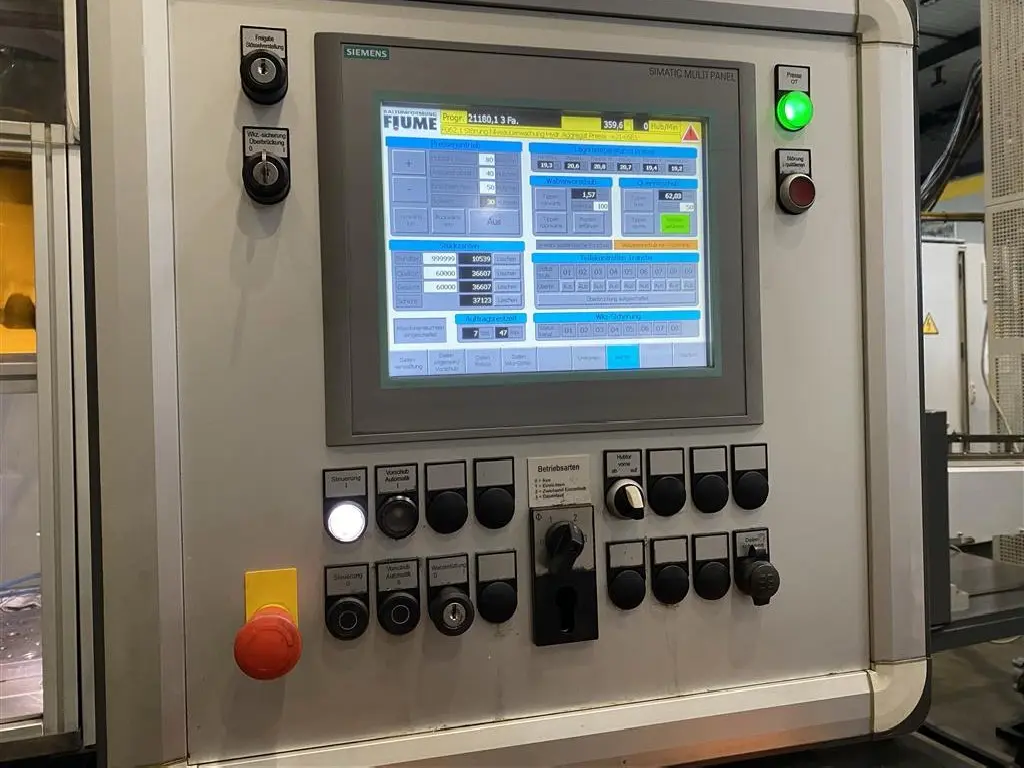

| التحكم | Siemens Touch Panel S7 |
| إجمالي احتياجات الطاقة | ca. 30 kW je Maschine kW |
| التحكم | Sonstige (CNC KOCH Automation) |
| وزن الآلة | 9,5 je Maschine t |
| ساعات العمل | Maschine 2: 5970 h |
| ضغط التشغيل | 6 bar |
| عدد الحركات | 20 - 120 Hub/min |
| وزن اللفائف | 2 t, Coilbreite bis 450 mm |
| قوة اللكم | 500 kN |
| السعر |  |
Maschinenart: Transferpresse
Lieferzeit: : sofort
Scherkraft: 9,0 t
Stößelverstellung: 80 mm
Stößelhub - fest: 170 mm
Ständerweite: 1140 mm
Einbauhöhe: 350 - 430 mm
seitlicher Ständerdurchgang: 315 mm
Tischfläche: L x B 1100 x 400 mm
Stößelfläche: L x B 1100 x 400 mm
Durchfallöffnung im Tisch: 950 x 100 mm
Tischhöhe über Flur: 1100 mm
seitlicher Ständerdurchgang: 315 mm
Antriebsleistung AC: 230 VAC/24 VDC kW

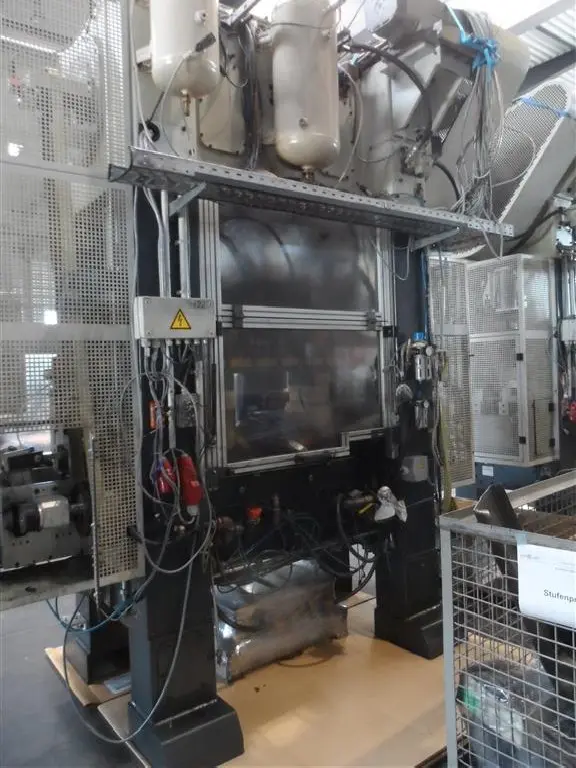

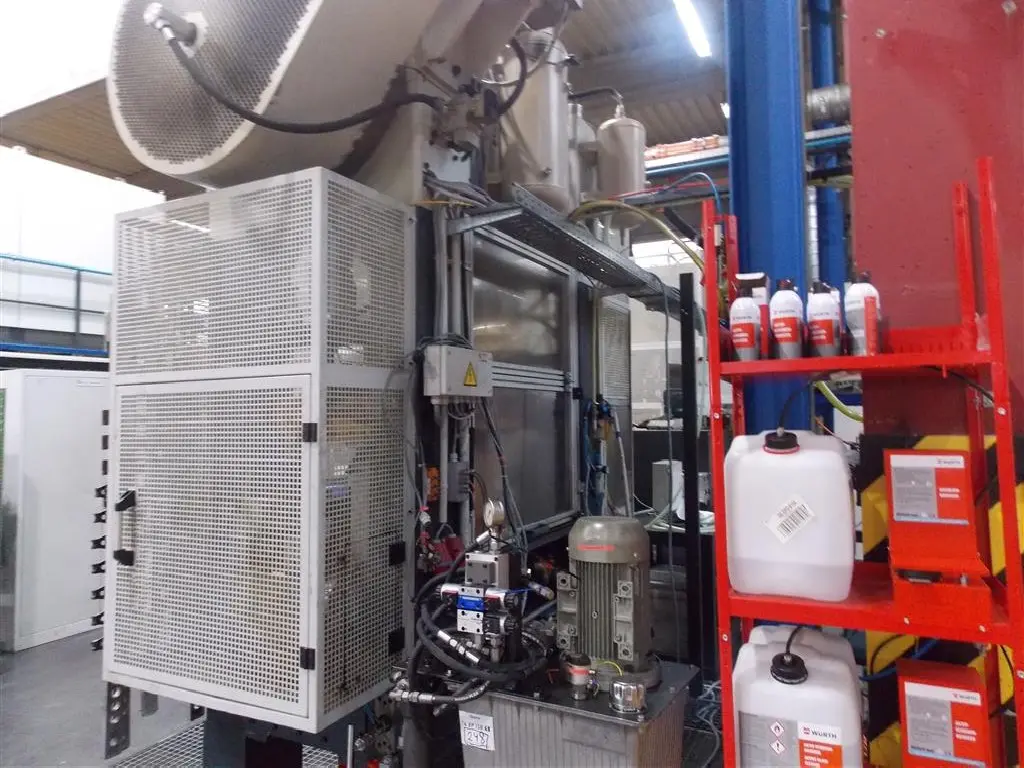

2 Stück mechanische Transferpressen - PRESSENSTRASSE im Automationsbetrieb.
Diese Transferpressenstraße derzeit eingerichtet zur Herstellung von Fahrzeugsteckdosen/ Elektrosteckdosen
Anlage bestückt mit:

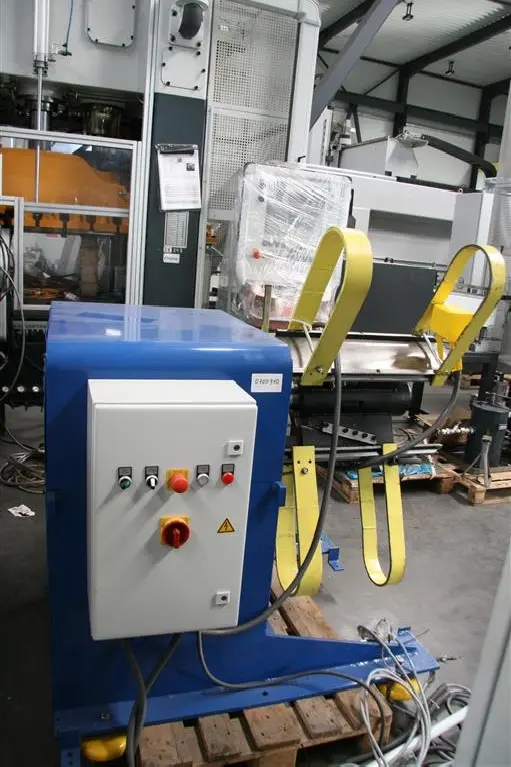

1. Abcoil-Haspel PM245, mit Bandschlaufenerkennung,

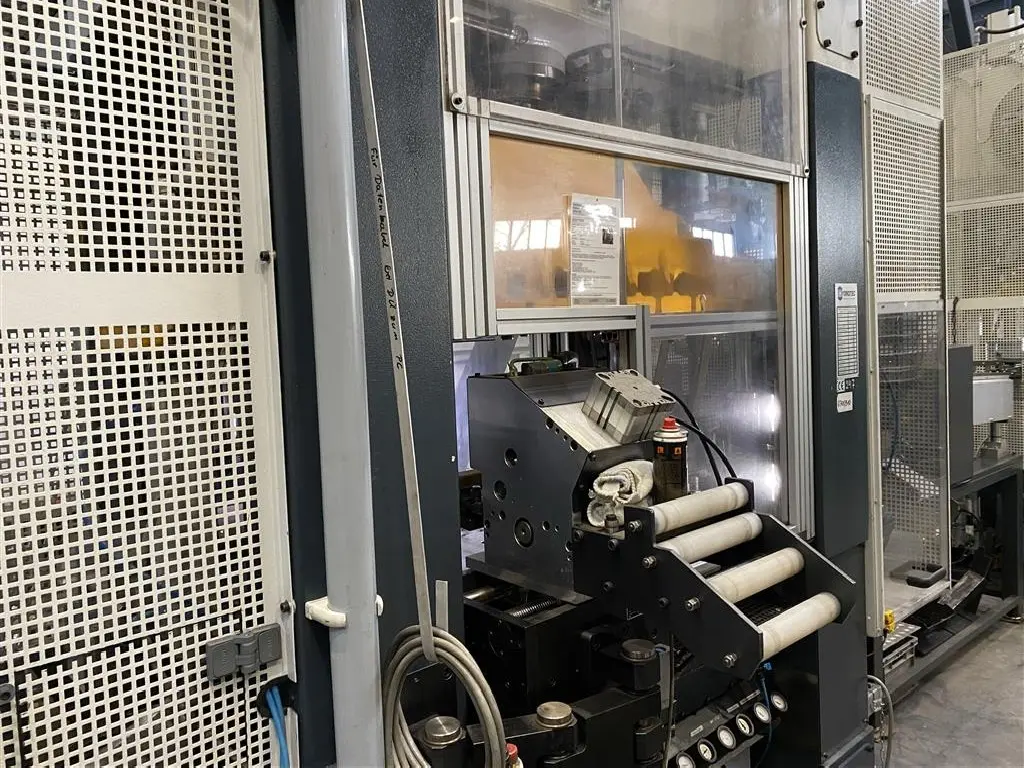

2. gesteuerter Bandvorschub (Walzenvorschub) bestehend aus 2-Achsen (quer und längs)
3. Presse 1:
Tiefziehpresse mit fünf pneumatischen Auswerfern (individuell verstell- und ergänz bar)
4. Zuführeinrichtung der Firma Püschel Förderbahn, Trommelvibratonsförderer, Linearvibrationsförderer
Leistung bis 100 Teile/ Minute
Bandschwenkförderer zum Ausführen der tiefgezogenen Teile/ Weiterleitung via Steilförderer in den Torfschwenkförderer/ Weiterleitung in den Einlauf der Stanzpresse via mechanischen Schwingförderschienen
5. Stanzpresse 2 (mit Vorbereitung für Auswerfer)

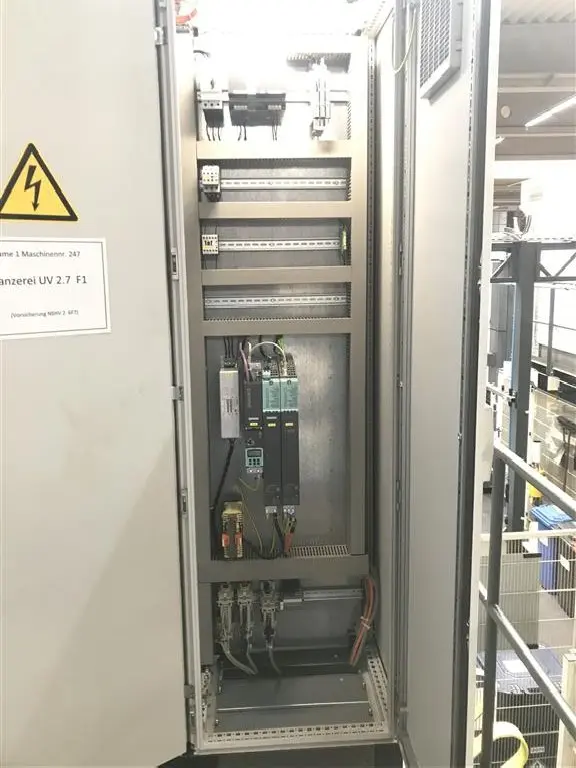

diverse Schutz-Zäune, Schutzeinrichtungen, Sicherheitsschalter, Überwachungssysteme (Pilz PLC) (angepasst an die Maschinenrichtlinien)
Optional:
1 ungebrauchtes Reserveschwungradgetriebe
Optional:
gesamter Werkzeugsatz zur Herstellung von Fahrzeugsteckdosen (z.B. für Zigarettenanzünder oder Elektrogeräte) inkl. gesamter Technologie und technischer Zeichnungen (DXF)
