الصانع | OKAMOTO |
النوع | OMG 350UN CNC |
سنة الصنع | 2016 |
التحكم | CNC |
الطاولة | : |
قطر الطحن | 320 mm |
السعر | |
البيانات التقنية | : |
Maschinenart: Rundschleifmaschine - Universal
Lieferzeit: : Sofort
Schleiflänge: 500 mm
Spitzenhöhe: 160 mm

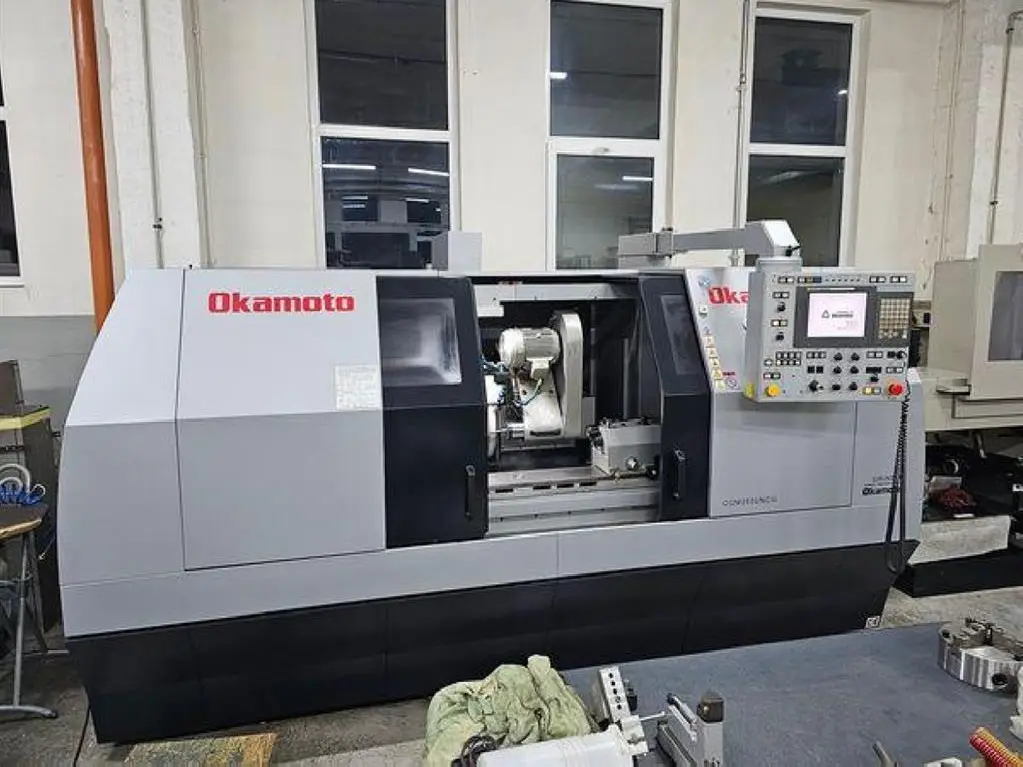

Die CNC-Rundschleifmaschine OMG 350UN CNC befindet sich in gutem technischen Zustand und kann unter Strom getestet werden. Sie ist eine universelle CNC-Schleifmaschine für das Schleifen von zylindrischen Oberflächen. Mit zwei kontinuierlich steuerbaren Achsen und präziser Positionierung bietet sie hohe Genauigkeit und Wiederholbarkeit. Zusätzlich können bis zu 21 Programme gespeichert werden, was den Betrieb besonders bequem und effizient macht.
- Arbeitsraum: 320 mm Orbitaldurchmesser
- Max. Schleiflänge zwischen Spitzen: 500 mm
- Max. Schleifdurchmesser: 300 mm
- Max. Werkstückgewicht zwischen Spitzen: 150 kg
- Max. Werkstückgewicht mit Spannfutter: 40 kg
- Schleifscheibe: 405x75x127 mm (Durchmesser x Breite x Bohrung)
- Schnittgeschwindigkeit: 45 m/s
- Schleifspindel: Run-out in Querrichtung (Z-Achse): mm
- Run-out in Längsrichtung (X-Achse): 300 mm
- Schwenkwinkel: ±30°
- Min. Inkrement: 0,0001 mm
- Vorschubgeschwindigkeit: 4 mm/min
- Drehzahl: U/min
- Start in Längsrichtung (X-Achse): mm
- Verfahrweg in Querrichtung (Z-Achse): 870 mm
- Schwenkwinkel: 0 bis -10°
- Min. Inkrement: 0,0001 mm
- Verfahrgeschwindigkeit: 10 m/min
Arbeitsspindel:
- Art: Fest/Drehbar
- Kegelgröße: MK 4
- Spindelbohrung: 20 mm
- Drehzahl: 10 bis 500 U/min
- Schwenkwinkel: 30 bis -90°
- Konusgröße: MK 4
- Verfahrweg des Reitstocks: 30 mm
Antriebe:
- Schleifspindel: 7,5 kW
- Arbeitsspindel: 0,75 kW (AC-Servomotor)
- Tischvorschub: 1,6 kW (AC-Servomotor)
- Verfahrweg der Schleifspindel: 1,6 kW (AC-Servomotor)
- Gesamtleistung: 20 kVA
Die CNC-Rundschleifmaschine OMG 350UN CNC bietet eine kompakte und robuste Bauweise mit einer Schleifachse von 1000 mm. Mit Abmessungen von 3595x1978x1721 mm und einem Maschinengewicht von 4600 kg garantiert sie Stabilität und Zuverlässigkeit. Diese Maschine liefert außergewöhnliche Leistung und Präzision und ist die ideale Lösung für alle Anwendungen im Bereich des zylindrischen Schleifens.
