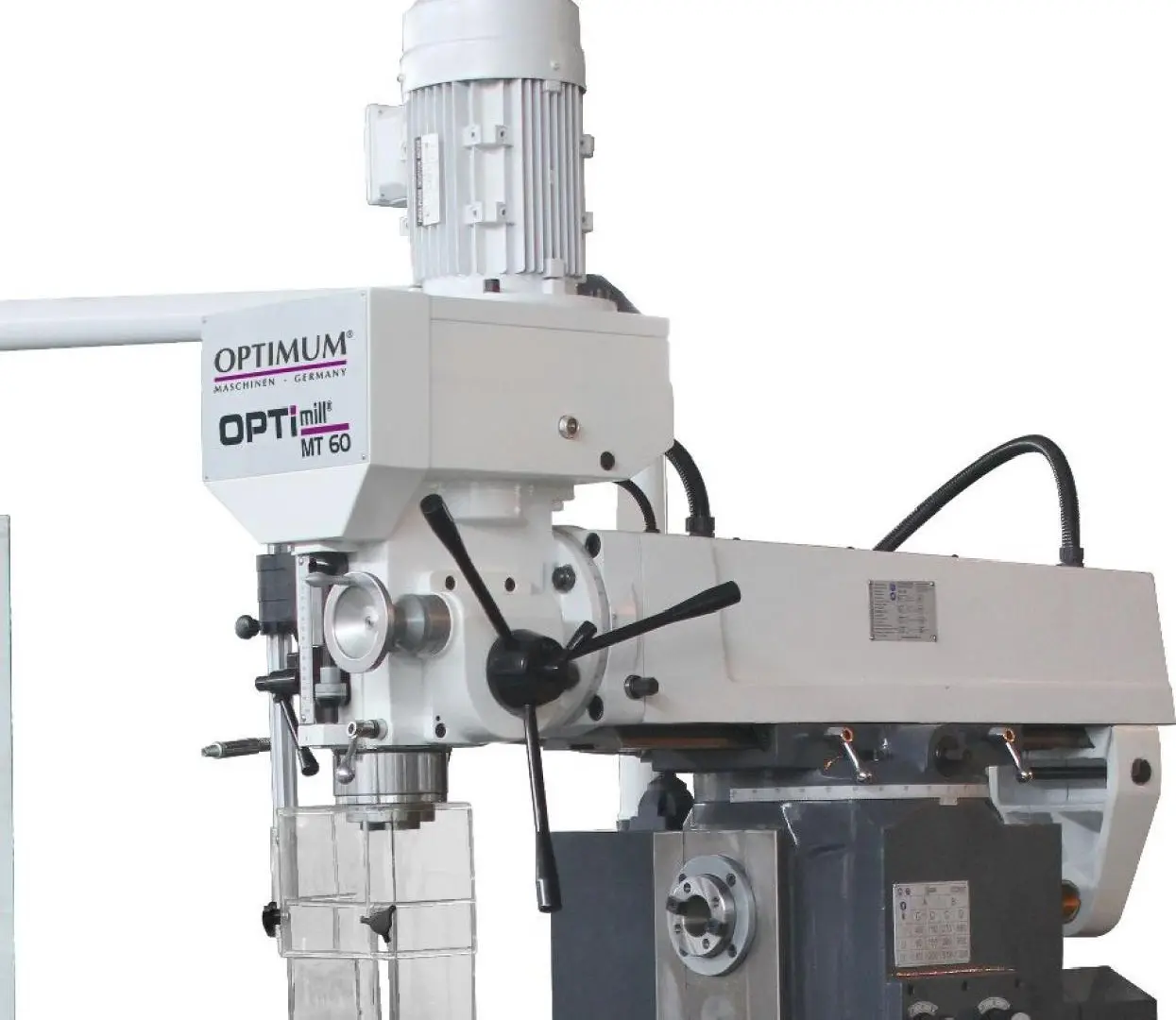

| الصانع | OPTIMUM |
| النوع | MT60 |
| سنة الصنع | 2023 |
| مسار x | 750 mm |
| مسار y | 230 mm |
| مسار z | 360 mm |
| إجمالي احتياجات الطاقة | 5 kW |
| الوزن | (Netto) ca.1300kg |
| العرض | /Tiefe ca. 1310mm |
| التحكم | konventionell |
| وزن الآلة | 1.3 t |
| جهاز تبريد |  |
| مغزل الطحن | Horizontalfräsen Ø 27 mm |
| المساحة المطلوبة | 1.65x1.3x2.1 m |
| مسافة الحركة المحورية X | automatisch 680mm |
| مسافة الحركة الطولية Z | manuell 360mm |
| مسافة حركة المحور Y | manuell 230mm |
| الأبعاد | und Gewichte |
| محور x | verfährt wahlweise mit dem Handrad oder über die Tischvorschubeinrichtung |
| قدرة الثقب في الفولاذ | (S235JR) 30mm |
| أنبوب عمود المغزل | mit dem Feinvorschub-Handrad |
| المسافة | Vertikalspindel - Horizontalfrästisch max.420mm |
| جهد الاتصال | 400V |
| تردد الشبكة | 50Hz |
| طول المسار تقريبا | |
| الطول | ca. 1650mm |
| الارتفاع | ca. 2160mm |
| وقت التسليم | sofort |
| السعر | Auf Anfrage |
| البيانات التقنية | |
Maschinenart: Fräsmaschine - Universal
Schwere, massive Ausführung aus hochwertigem, vibrationsabsorbierendem Grauguss
Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbaren Keilleisten
Automatischer Pinolenvorschub (Bohren) einschalten über den Hebel Pinolenvorschub oder manueller Vorschub
Rechts-/Linkslauf
Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für
größtmöglichen Schutz des Anwenders
Bohr-Fräskopf
Bohr-Fräskopf Neigebereich ± 45°
Bohr-Fräsleistung
Messerkopfgröße max.100mm
Dauerbohrleistung Stahl (S235JR) 25mm
Schaftfräsergröße max.25mm
Elektrische Daten
Frästisch horizontal
Horizontalfrästisch Länge 1270mm
Horizontalfrästisch Breite 280mm
Horizontalfrästisch T-Nuten Größe 14mm
Horizontalfrästisch T-Nuten Anzahl 4
Horizontalfrästisch T-Nuten Abstand 50mm
Horizontalfrästisch Traglast max.150kg
Horizontalspindel
Horizontalspindel Ausladung 35 – 370mm
Horizontalspindel Spindelaufnahme ISO 40 DIN 2080
Horizontalspindel Drehzahlbereich 40 – 1300min¯¹
Horizontalspindel Anzahl der Drehzahlbereiche 9
Horizontalspindel Leistung Antriebsmotor 2,2kW
Kühlschmiermittelsystem
Kühlmittelpumpe(n) Antriebsleistung 40W
Vertikalspindel
Vertikalspindel Ausladung 220 – 550mm Vertikalspindel Art des Pinolenvorschubs automatisch
Vertikalspindel Spindelaufnahme ISO 40 DIN 2080 Vertikalspindel Drehzahlbereich 90 – 2000min¯¹
Vertikalspindel Anzahl der Drehzahlbereiche 8 Vertikalspindel Pinolendurchmesser 90mm
Vertikalspindel Pinolenhub 120mm Vertikalspindel Anzugsstange M16
Vertikalspindel Pinolenvorschub
0,008 – 0,25 (3 Stufen)mm/U
Vertikalspindel Leistung Antriebsmotor Normalbetrieb 2,2kW
Elektrischer Anschluss
Gesamt Anschlusswert 5kW
LIEFERUMFANG
Zahnkranzbohrfutter Ø 1 - 16 mm / B16
Aufnahmedorn Bohrfutter ISO40 / B16
Adapter ISO40 / MK 3
Adapter ISO40 / MK 2
Anzugsstange vertikal und horizontal
Bedienwerkzeug
