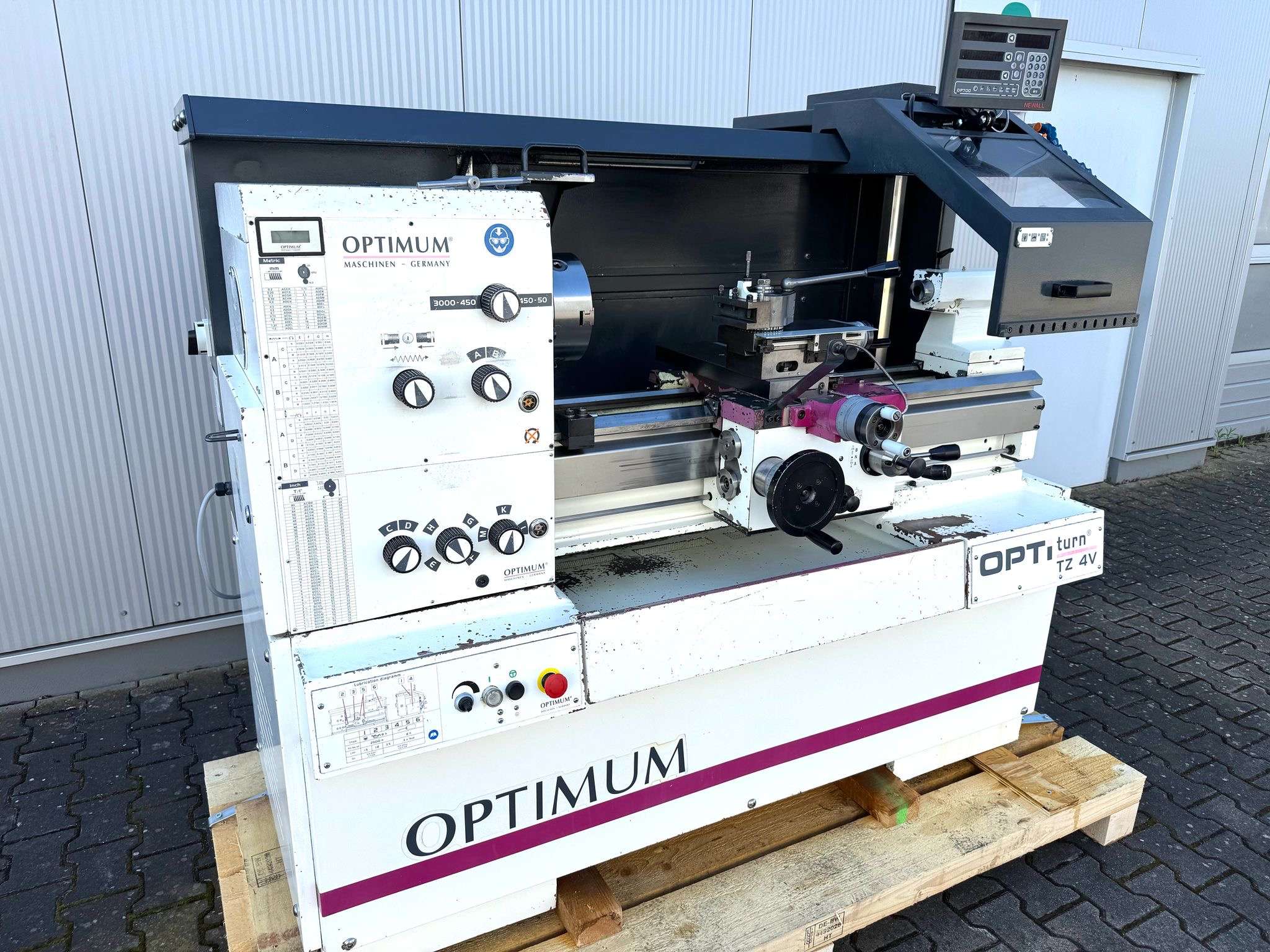

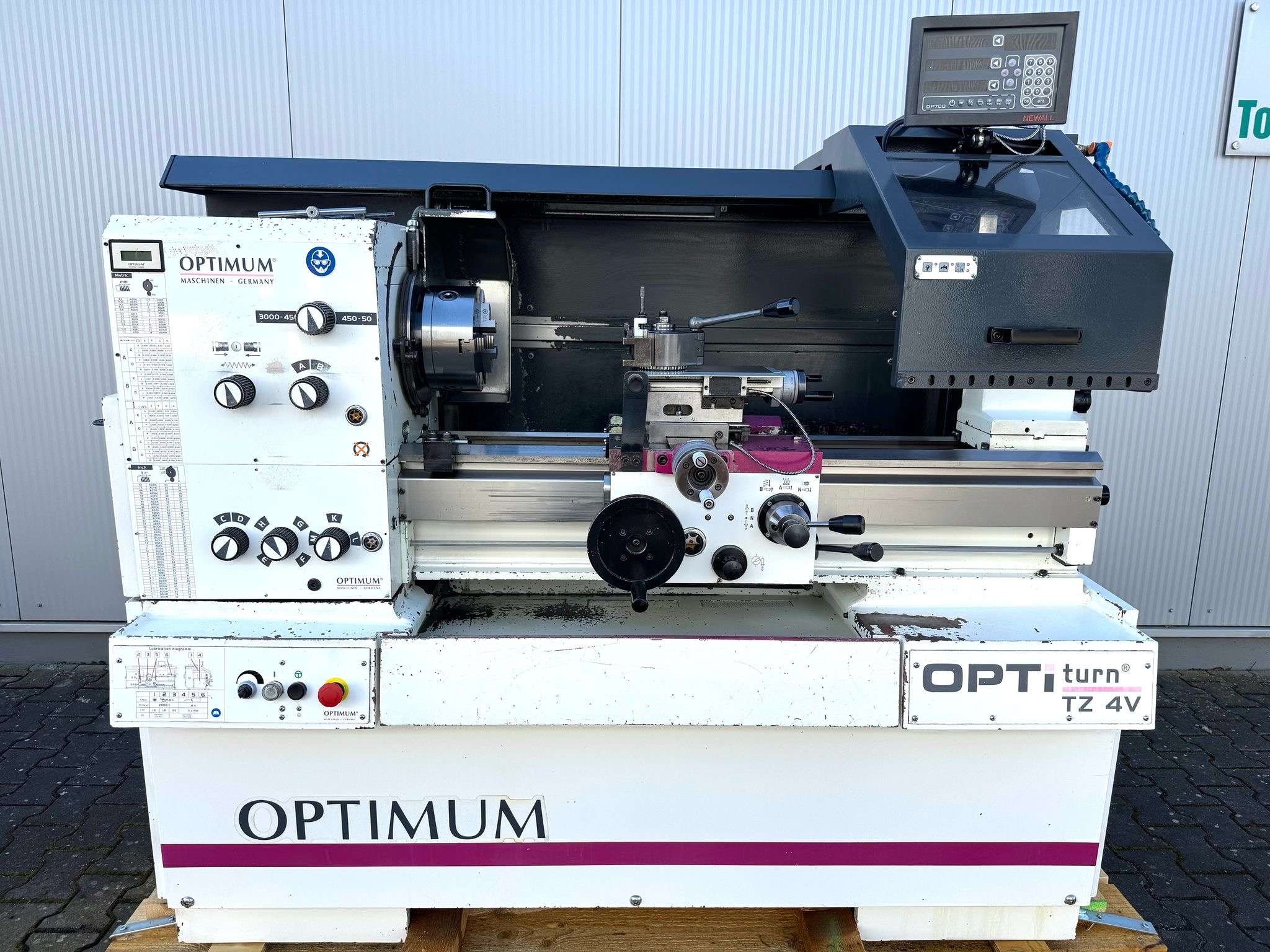

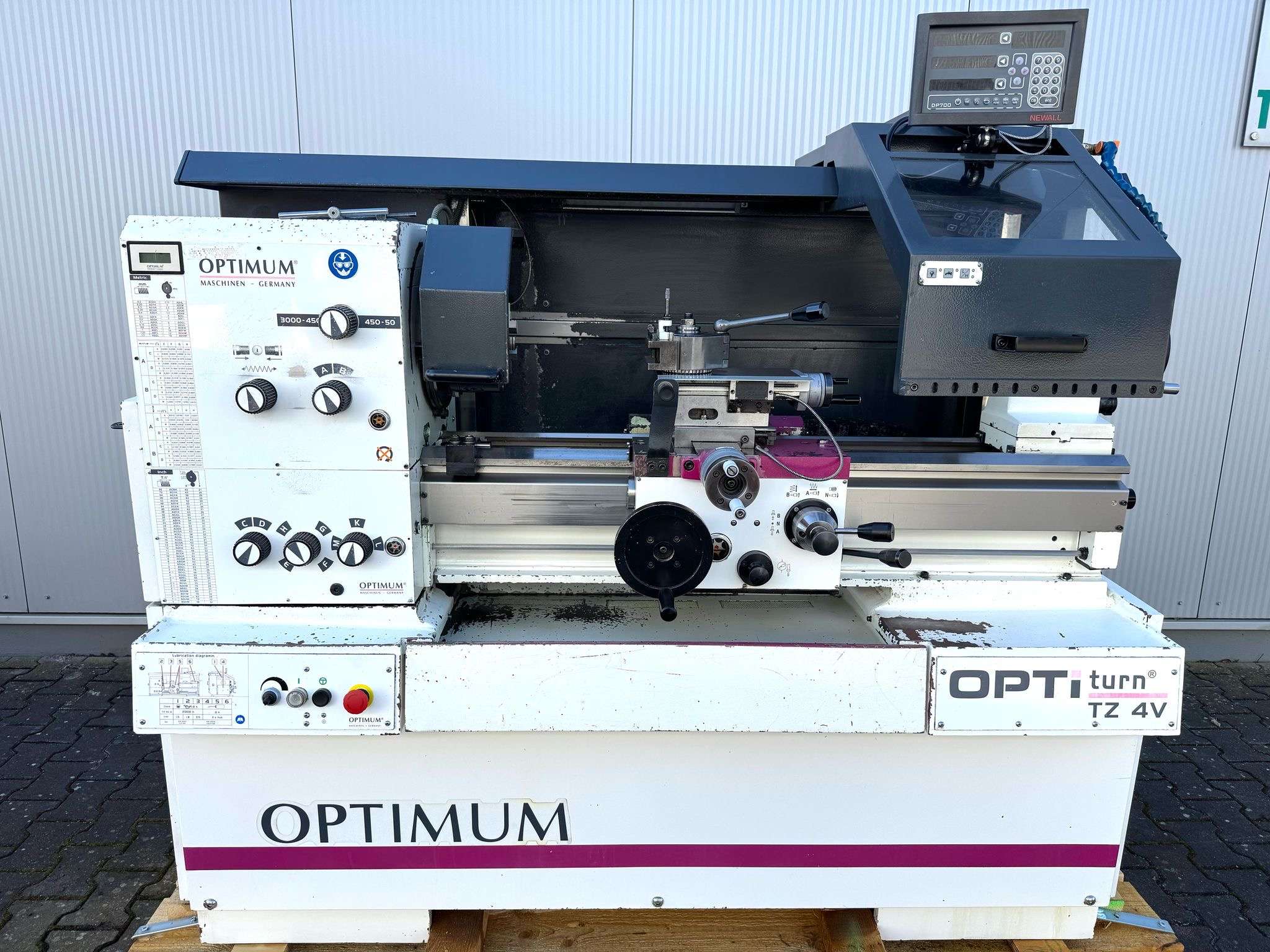

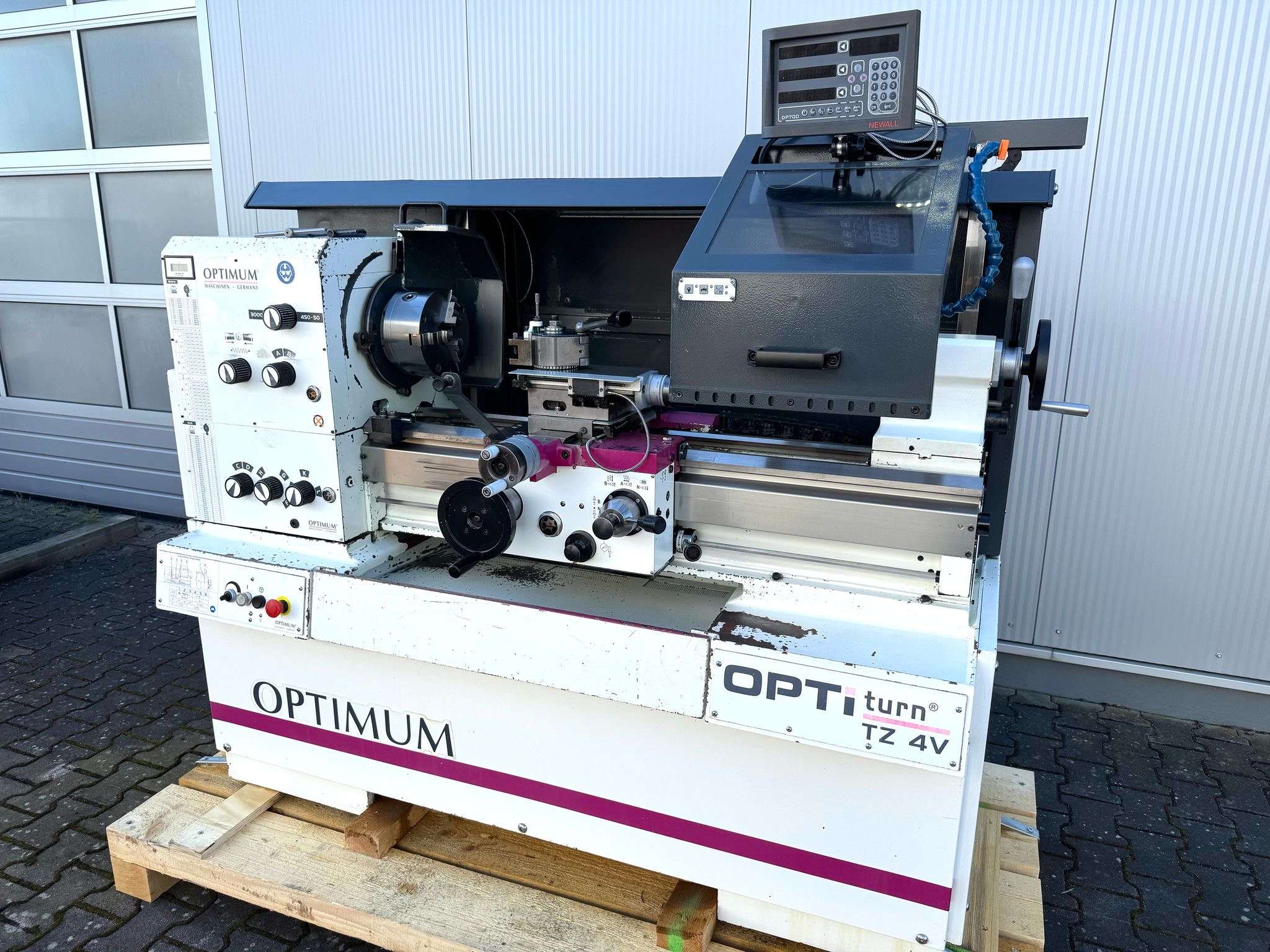

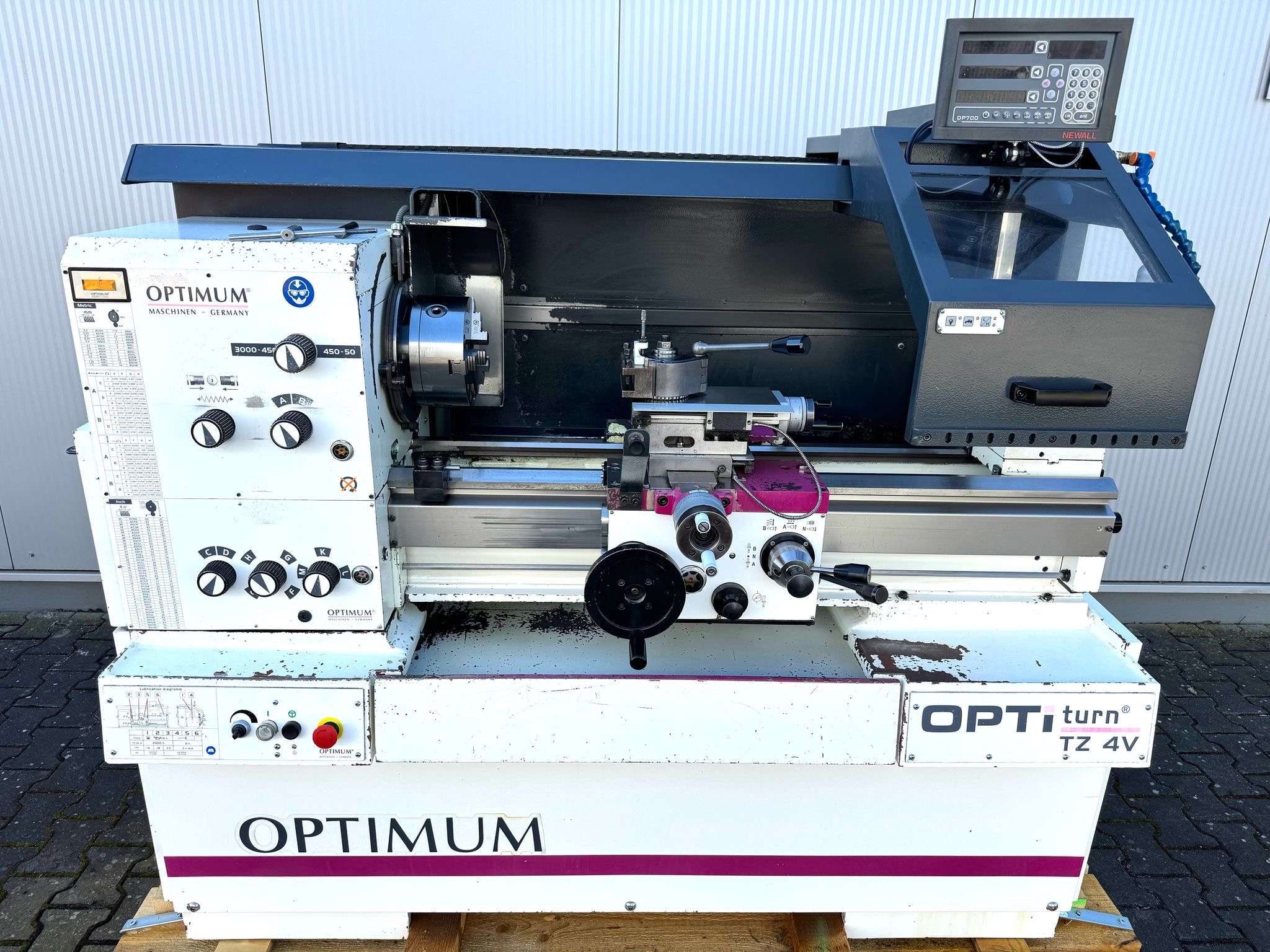

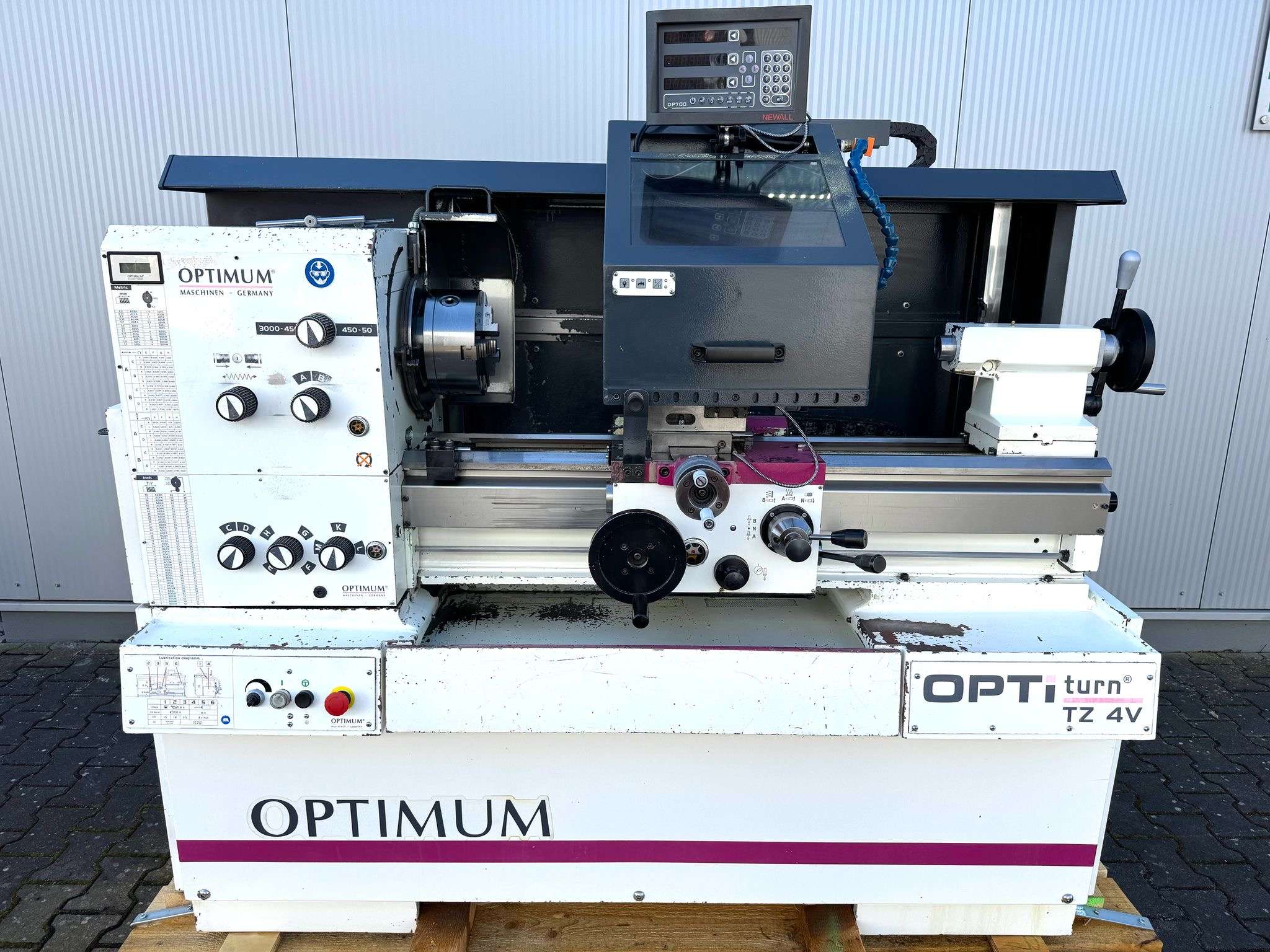

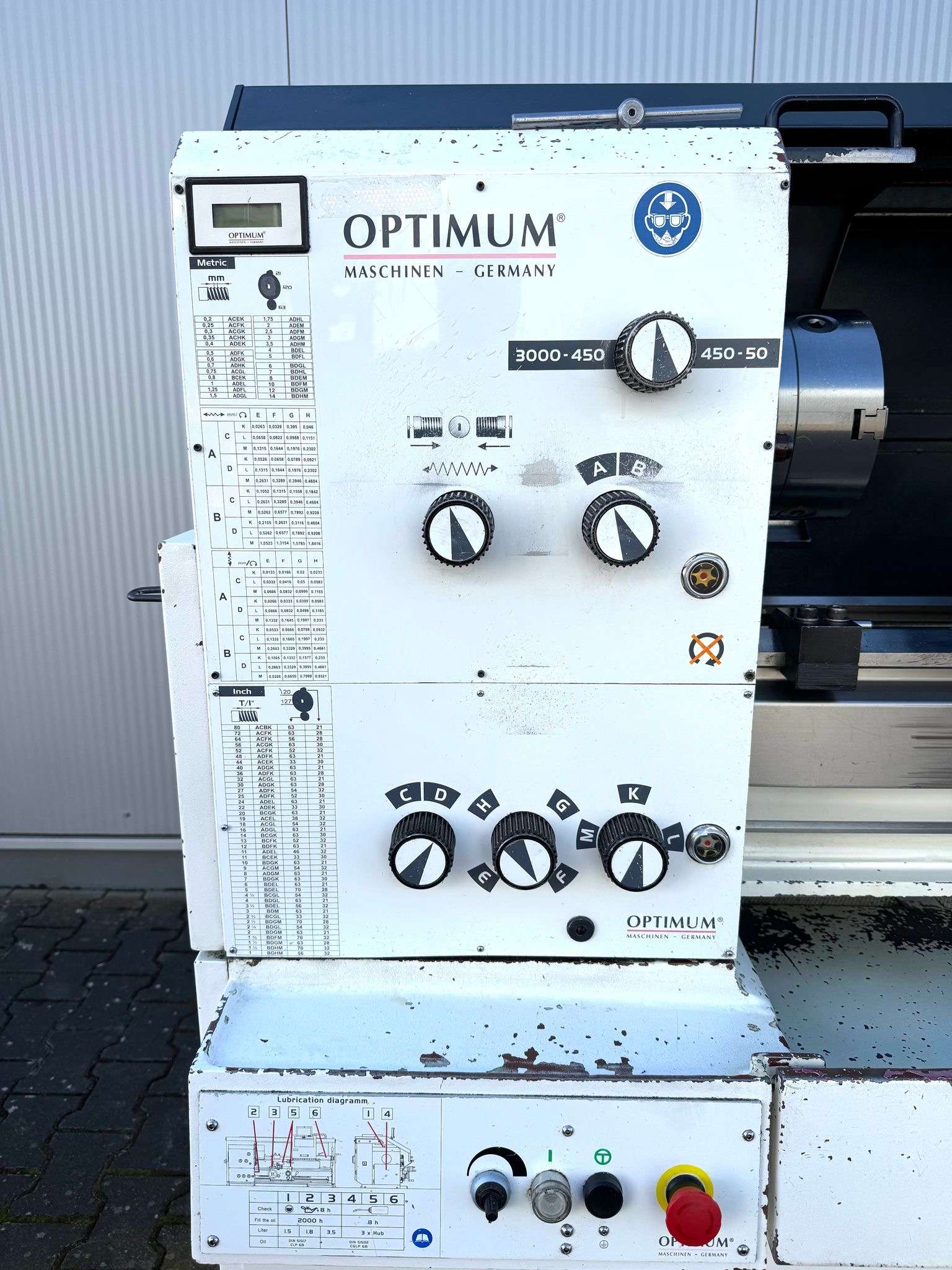

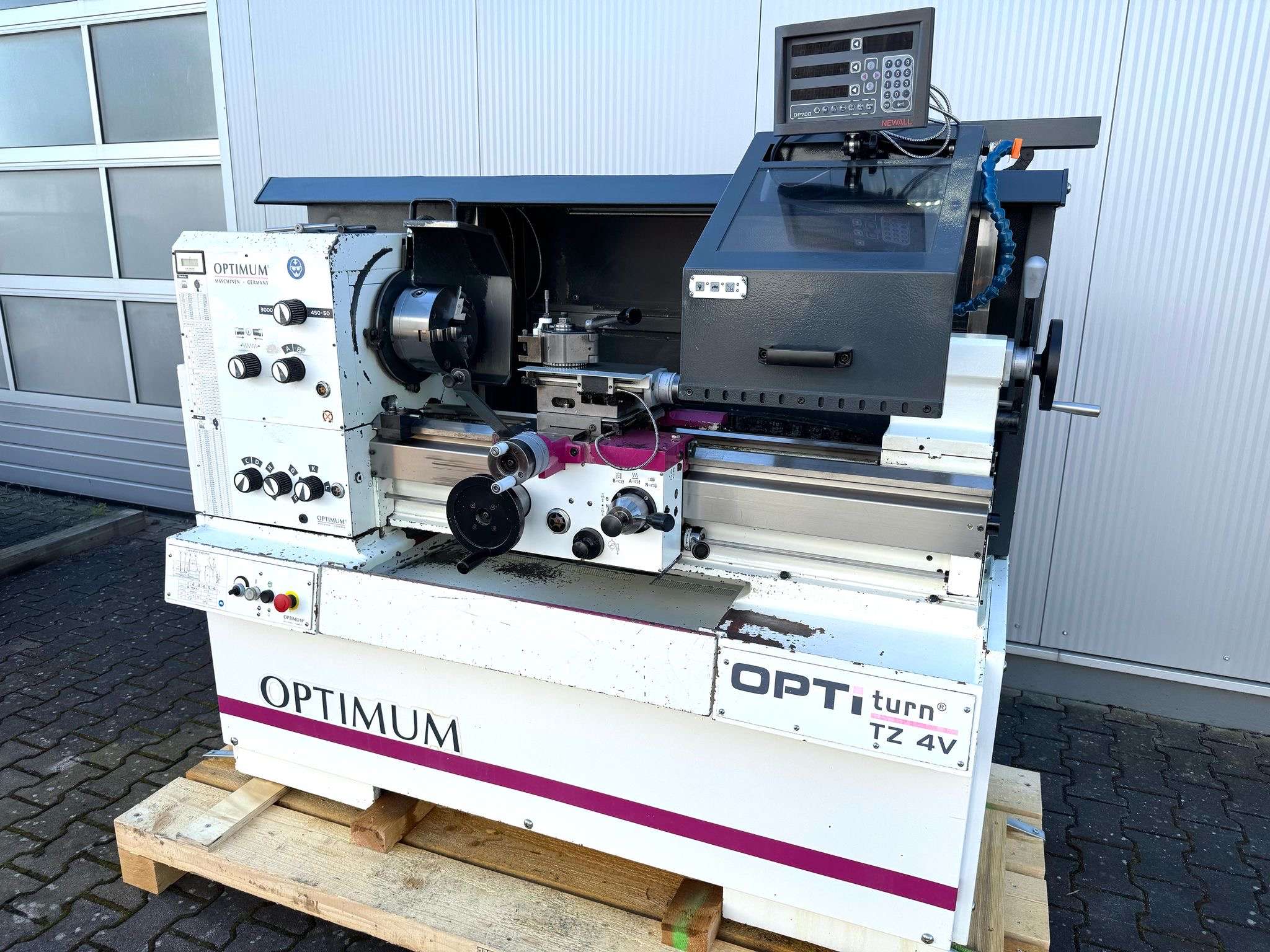

آلة خراطة بعمود توجيه وسحب Optimum Optiturn TZ 4V Archiv Bild

Optimum Optiturn TZ 4V Archiv Bild

Bj: 2017

Arbeitsbereiche:
- Spitzenhöhe: 200 mm
- Spitzenweite: 800 mm
- Umlaufdurchmesser über Maschinenbett: 400 mm
- Umlaufdurchmesser über Planschlitten: 245 mm
- Bettbreite: 260 mm

Drehzahlbereich:
- Anzahl der Drehzahlbereiche: 2
- Drehzahlbereich: 50 – 3000 min⁻¹

Elektrische Daten:
- Leistung Antriebsmotor: 5,5 kW
- Betriebsart: S6
- Einschaltdauer: 60 %
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz

Kühlschmiermittelsystem:
- Leistung Kühlmittelpumpe: 0,125 kW
- Tankinhalt: 20 l

Motor(en):
- Antriebsmotor Stufen: 2

Normen und Zulassungen:
- Norm: DIN EN 55011
- EMV-Klasse: C3

Reitstock:
- Aufnahme: MK 3
- Pinolenhub: 110 mm
- Pinolendurchmesser: 50 mm

Spindel:
- Spindelaufnahme: DIN ISO 702-1 Nr. 5 Form A2
- Spindelbohrung/Stangendurchlass Durchmesser: 52 mm
- Spindelkonus: MK 6

Steigungen:
- Steigung Metrisch: 0,2 – 14 mm/U (Anzahl der Steigungen: 36)
- Steigung Zoll: 80 – 1 Gg/1" (Anzahl der Steigungen: 42)
- Steigung Diametral Pitch: 3 – 200 Gg/π (Anzahl der Steigungen: 33)
- Steigung Modulgewinde: 0,1 – 7 mm/U (Anzahl der Steigungen: 44)

Verfahrweg:
- Verfahrweg Oberschlitten: 112 mm
- Verfahrweg Planschlitten: 212 mm
- Verfahrweg Bettschlitten: 800 mm

Vorschub:
- Vorschubbereich längs: 0,0263 – 1,8416 mm/U (Anzahl der Vorschübe: 48)
- Vorschubbereich plan: 0,0133 – 0,9321 mm/U (Anzahl der Vorschübe: 48)

Verpackungseinheit (VPE): 1

Abmaße:
LxBxH 1,9x1,0x1,6 Meter / Gewicht 1250Kg
