| الصانع | OPTIMUM |
| النوع | TZ4 |
| سنة الصنع | 2022 |
| إجمالي احتياجات الطاقة | 4.5 kW |
| ارتفاع القمة | 200mm, |
| عرض القمة | 800mm |
| عرض السرير | 260mm |
| نطاق السرعة | 45 – 1800min¯¹ |
| نطاق التغذية | plan 0.0133 - 0.9321mm/U |
| تركيب المغزل ISO | DIN ISO 702-1 Nr. 5 |
| الوزن | (Netto) ca. 1250kg |
| العرض | /Tiefe ca. 1060mm, |
| التحكم | konventionell |
| وزن الآلة | 1.25 t |
| الطاقة | Antriebsmotor 3 / 4,5kW |
| طول التدوير | 800 mm |
| داعم |  |
| المساحة المطلوبة | 1.96x1.69x1.06 m |
| قطر المسنن الخاص | 50mm |
| التحقق من رأس التشغيل | 110mm |
| إدارة التشغيل التلقائي | 3 |
| قطر الدوران فوق السرير | 400 mm |
| قطر الدوران فوق الدعم | 245 mm |
| قطر الدوران | über Maschinenbett 400mm |
| التغذية | |
| الأبعاد | und Gewichte |

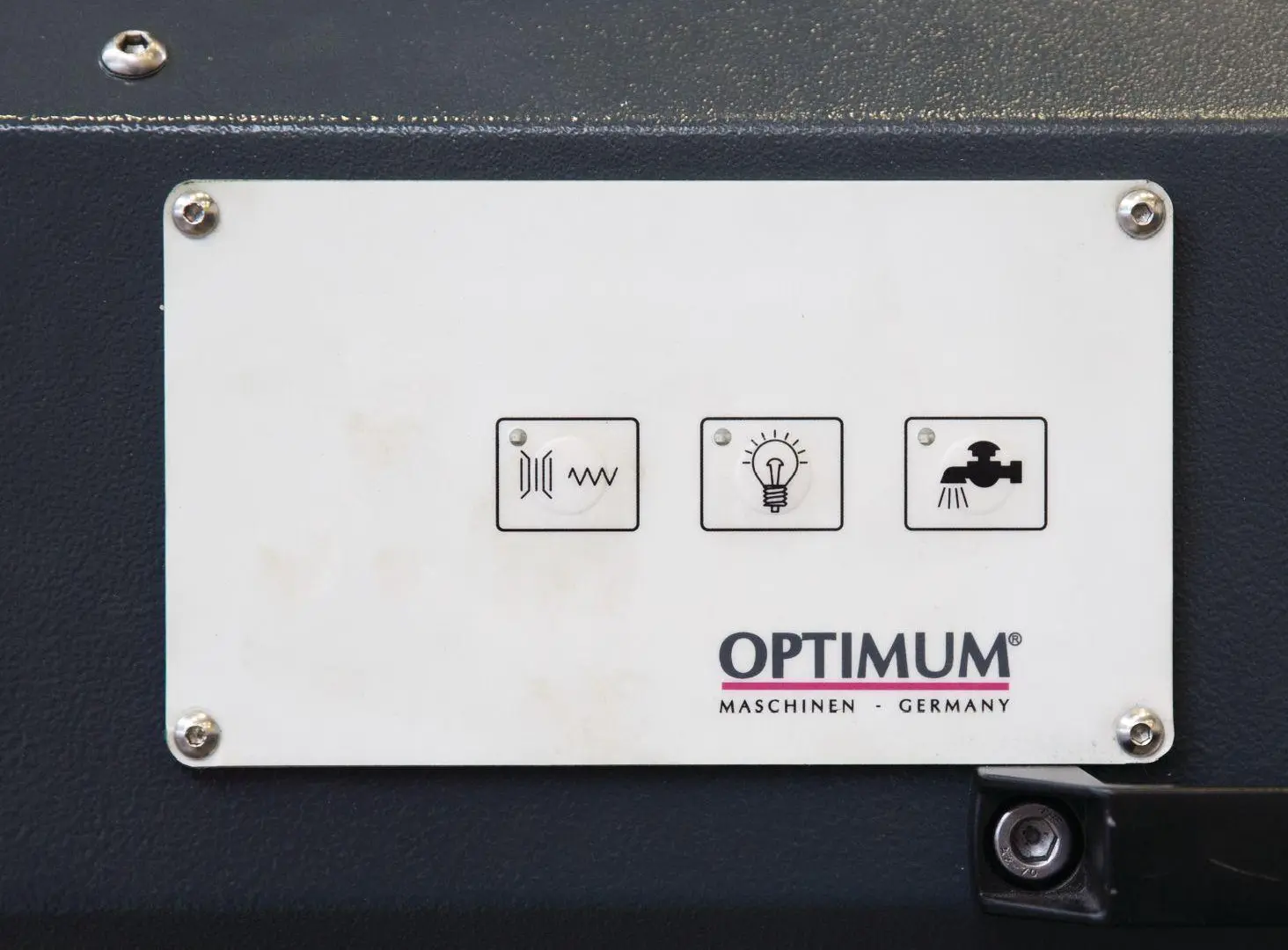

| لوحة التحكم | mit 24 V DC Netzteil, Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849, |
| مضخة سائل التبريد | 0,125kW |
| عدد التغذيات | plan 48 |
| حامل الصلب | 25 x 120 Typ D für Vierkantmeißel |
| مخروط المغزل MK | 6 |
| جهد الاتصال | 400V |
| تردد الشبكة | 50Hz |
| طول المسار تقريبا | Planschlitten 212mm |
| مغزل قطع الحفر | /Stangendurchlass |
| المغزل | |
| الطول | ca. 1960mm, |
| الارتفاع | ca. 1690mm, |
| وقت التسليم | sofort |
| القطر | 52mm |
| السعر | Auf Anfrage |
| البيانات التقنية | : |
| مجالات العمل | : |

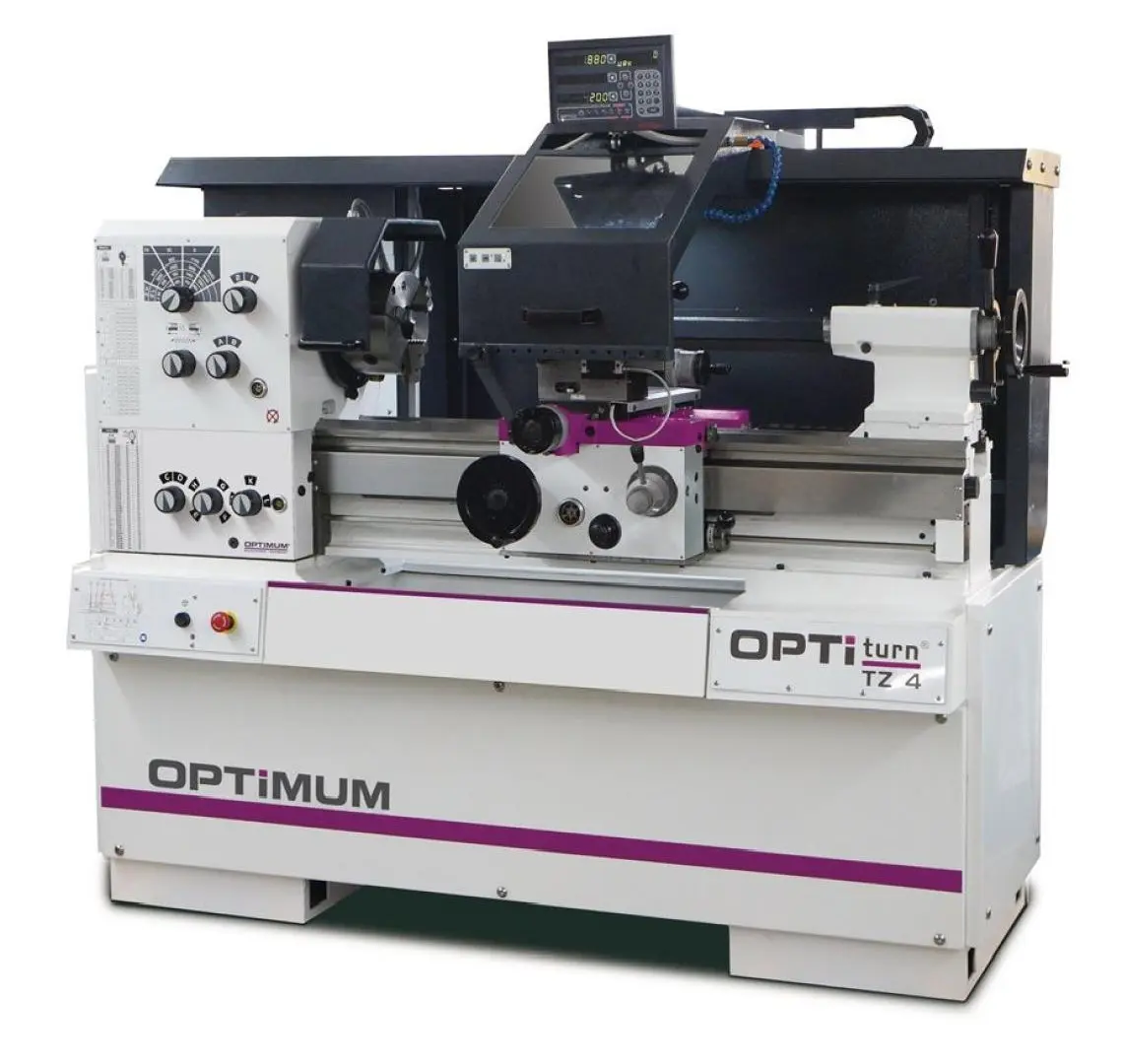

Maschinenart: Zug- und Leitspindeldrehmaschine
Präzisions Leit und Zugspindeldrehmaschine mit digitaler Positionsanzeige
BESCHREIBUNG:
Gehärtete und geschliffene Z-Achse Führungsbahn
Teilverkleidung mit mitgeführten, groß dimensioniertem Späneschutz,
Späneschutz mit integrierter Positionsanzeige, Kühlmittelschlauch und zusätzlichem Bedienfeld,
Plan- und Oberschlittenspindel ist gehärtet und geschliffen und über geteilte Spindelmutter nachstellbar,
Leit- und Zugspindelabdeckung
Feingestufter Vorschub- und Gewindeschneidbereich, LED-Maschinenlampe zur kompletten Ausleuchtung des Arbeitsraumes,
Energiekette für schonende Leitungs- und Schlauchführung, Wechselräder optional auch für Zoll- und Modulgewinde erhältlich,
Entkoppelte Handräder geprüft nach EN 23125, Zweikanaliger Rechts-Links Schalter geprüft nach EN 23125,
Alle Schütze und Relais von Siemens oder Schneider, Sicherheitshandräder mit Ausrückfunktion in der X- und Z-Achse,
Nach vorne ausziehbare Spänewanne, Schnellwechsel-Stahlhalter SWH 5-B, Stahlhalter 25 x 120 Typ D für Vierkantmeißel 20 mm,
Digitale Positionsanzeige NEWALL DP 700
Verringerung der Abbremszeit der Hauptspindel durch elektrisch gebremsten Motor, Motorschutzschalter
Anzahl der Drehzahlbereiche 16
Elektrische Daten
Kühlschmiermittelsystem
Kühlschmiermittelsystem Leistung
Futterdurchlass
Steigung Metrisch 0.2 - 14mm/U
Anzahl der Steigungen Zoll 42
Anzahl der Steigungen Metrisch 26
Steigung Modulgewinde 0.1 - 7mm/U
Steigung Zoll 80 - 1Gg/1"
Anzahl der Steigungen Modulgewinde 44
Elektrischer Anschluss
Gesamt Anschlusswert 5kW
LIEFERUMFANG:
Feststehende Lünette Durchlass Ø 10 - 130 mm
Mitlaufende Lünette Durchlass Ø 10 - 100 mm
Reduzierhülse MK3 und MK6
Feste Zentrierspitze MK3
Schnellwechsel-Stahlhalter 5-B
Wechselräder-Satz für metrisches Gewinde
Maschinenerstbefüllung mit Qualitätsöl
Bedienwerkzeug
Integrierte Kühlmitteleinrichtung
