| الصانع | ROBBI |
| النوع | Omicron 600 E T7 |
| سنة الصنع | 2022 |
| وزن الآلة تقريباً | 3800 kg |
| أبعاد حجر الطحن | 450 x127 x 80 mm |
| سرعة الطاولة | 1-5000 mm/min |
| التحكم | NC (SIEMENS 84D SL Version 4.8) |
| مخروط رأس التوجيه ISO | 5 MK |
| قطر المسنن الخاص | 70 mm |
| 600-1600 1/min |
| وحدة هيدروليكية | zur Steuerung der Reitstockpinole |
| قدرة المحرك | 7,4 kW |
| إعدادات الطحن الداخلي | , Durchm. 100 mm, montiert auf der Rückseite des Schleifspindelstocks, komplett mit Ständer, Motor 1,5 Kw mit Inverter, Abrichtvorrichtung mit Halter, Gelenk und Kühlung |
| محرك مغزل الشحذ | 5,50 kW |
| محرك هيدروليكي | 0,75 kW |
| قطر الطحن | 355 mm |
| السعر |  |
Maschinenart: Rundschleifmaschine
Lieferzeit: : kurzfristig
Schleiflänge: 630 mm
Spitzenhöhe: 180 mm
Umlaufdurchmesser über Bett: 355 mm
max. Werkstückgewicht: 250 kg
Handradteilung : 0,001/ 0,01 mm
Werkstückantrieb - Spindeldrehzahl: 0-600 1/min
Werkstückantrieb schwenkbar: ±90 °
Werkstückantrieb - Aufnahme: 5 MK
Reitstockpinolenverstellung: 70 mm
Schwenkbarkeit des Tisches: +9°/-5° °
Tischlängsbewegung: max. 780 mm
Werkstückantrieb-Motor: 1,50 kW
Kühlmittelpumpe: 0,18 kW
Maschinengröße (LxBxH): 2900 x1500 x2100 mm
Kühlmitteleinrichtung: mit Auffangbecken für Kühlmittel
Schleifscheibenabrichter: montiert auf dem Reitstock (ohne Diamant)
Teleskopabdeckung: für den Tisch aus Stoff
Maschinenöl: 5l für die Spindel
Frequenzumrichter: für den Spindelmotor und Werkstückantrieb (stufenlos)
Kugelrollspindel in den Achsen: X und Z
Ausstellungsmaschine auf der Grindhub in Stuttgart.
CNC gesteuerte Rundschleifmaschien in folgender Konfiguration:
AUSRÜSTUNG
SIEMENS 84D SL Version 4.8
Touchscreen-Bedienfeld 12'' (TP 1200)
Automatische elektronische Vorschübe für Schleifkopf und Tisch, gesteuert durch bürstenlose Motoren
Kugelumlaufspindel mit vorgespannter Mutter für Spindelstock und Tisch und Tischbewegung
Manuelles Tischschwenksystem zum Kegelschleifen mit Messuhr
Schleifspindelstock gleitet auf Linearführung mit Rollenkäfig
Elektrischer Einbau, im Schrank
Pneumatische Einheit
Zentralisierte Schmierung
Installiertes Sonderzubehör:
Automatische Auswuchteinheit zum dynamischen Auswuchten von Schleifscheiben mit bis 508 mm, komplett mit Wuchtkopf, Vibrationssensor.
Anfahrkontrolle komplett mit Akustiksensor, LCD-Display und Bedieneinheit. Einbau enthalten.
Voll-CNC (B-Achse) mit Torque-Motor-Direkt-Encoder und hydraulischer Spannvorrichtung Spitzenhöhe 230 mm. Werkstückspindel mit Direktantriebsmotor, geeignet für X- und C-Achse Interpolation.
Spitzenhöhe 180/230 mm
Spindelaufsatz: MT5
Motordrehmoment: 70 Nm
Maximale Spindeldrehzahl: 1.000 U/min
Encoder-Auflösung: 10.000 Impulse/Umdrehung
Konfiguration der LH-Elektrospindel mit einem Ende, komplett mit Inverter, Wasserkühlung und Größe der Schleifscheibe: 450x50x127 mm
Höchstgeschwindigkeit 2.000 U/min, Leistung 8-10 kW
RENISHAW-Tastarm HPGA, komplett mit aktiver Markierungsvorrichtung (RP3) zur Erfassung der Werkstückposition in Z-Richtung, montiert auf dem Schleifspindelstock, komplett mit Stilus n.1, Durchmesser 6 mm, Steuereinheit (TSI-3) und Installation. Automatisch betätigt.
Elektro-Innenschleifspindel, fettgeschmiert, komplett mit Inverter, Kühlaggregat, Nr. 3 Innenschleifpinole und Schlüsselsatz. Spindel Durchmesser 100 mm. Drehzahlbereich 8.000-30.000 U/min. Leistung 6 kW
Federbelasteter Stirnseitenantrieb für einen kompletten Schleifzyklus entlang der gesamten Achse in nur einer Aufspannung. Geeignet für die Massenproduktion. Komplett mit: federbelastetem Stirnseitenmitnehmer MK5, Hartmetall-Antriebsstifte und Reitstockspitze MK5
Vollverkleidung der Maschine mit manueller vorderer Schiebetür und hinteren Zugangstüren mit Sicherheitsverriegelung und Arbeitsleuchte, Maschinengröße 600 mm zwischen Spitzen

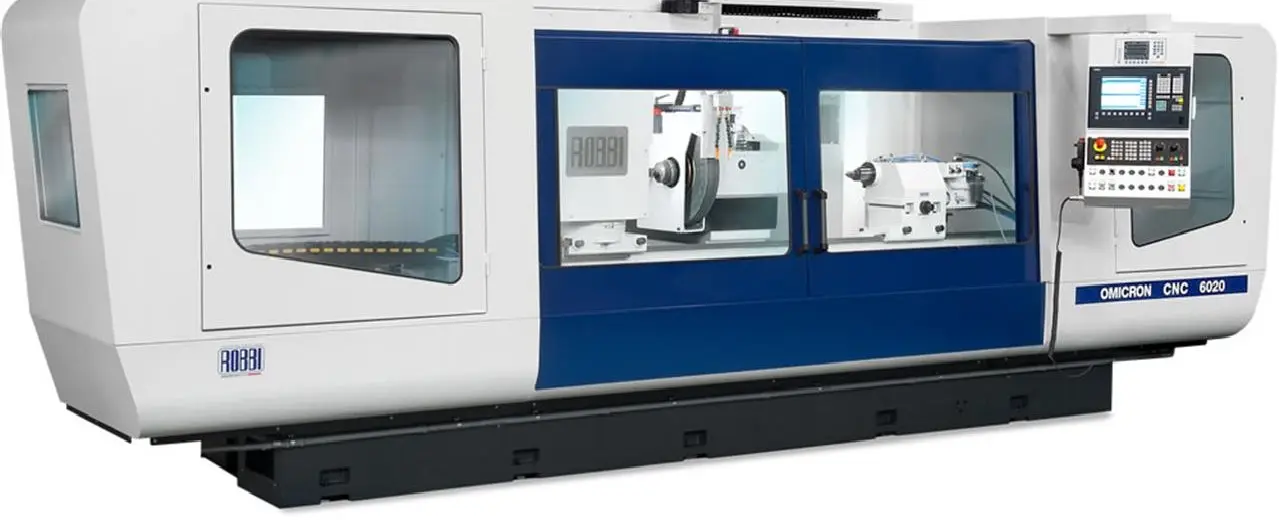

Abb. ähnlich
