| الصانع | SCHENCK |
| النوع | HM 40/HM20 MOBIL |
| سنة الصنع | 2012/ 2021 |
| التحكم | CAP920 |
| إجمالي احتياجات الطاقة | 11 kW |
| وزن العمل | 100 - 3.000 kg |
| التحكم | CNC |
| وزن الآلة | 20 t |
| قدرة المحرك | 7.5 kW |
| المساحة المطلوبة | HM 40 und einem Satz der HM 20 zur Aufnahme nach oben gerichteter |
| طول قطعة العمل | 5.000 mm |
| استخدام | der Rotorspezifischen Kalibrierung. |
| طول السرير | insgesamt |
| المسافة | zwischen Lagermitten (linker Antrieb zwischen Lagerböcken) min. |
| وقت التسليم | sofort |
| القطر | 1.260 - 1.600 mm |
| نطاق القياس | 100 – 5000 U/min |
| السعر | Auf Anfrage |

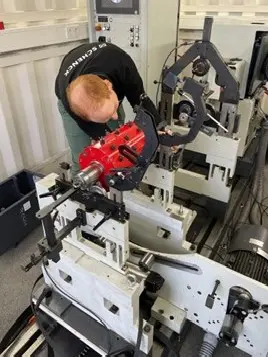

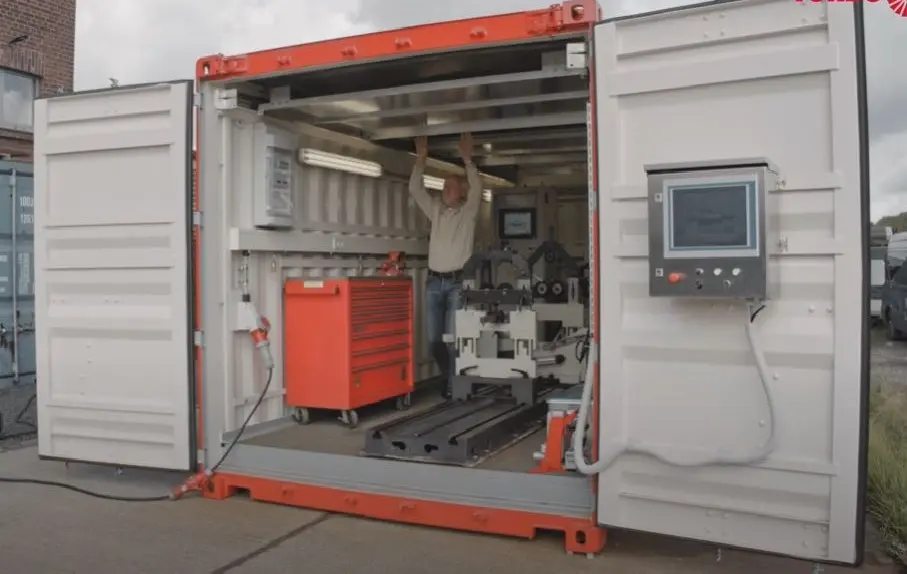

Auswuchtmaschine Mobile Wuchtanlage " SCHENCK " für einsätze überall in der Welt

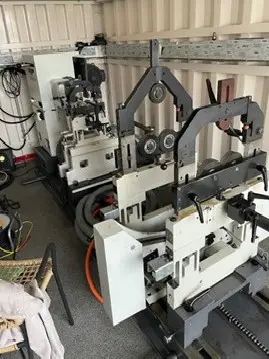

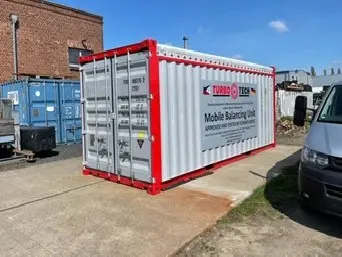

Das Auswuchtsystem ist fest in einem 20“ Open-Top-Container installiert.

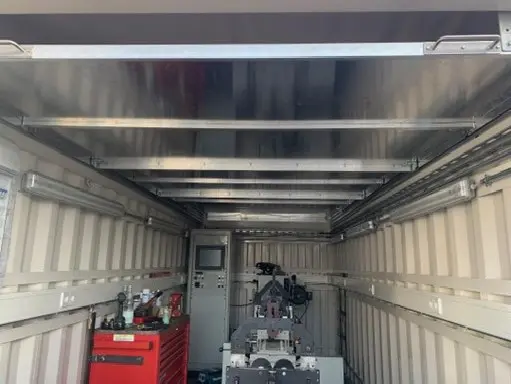

Der Container ist mit allem ausgestattet, was Sie zum wuchten benötigen
• Beleuchtung
• Bodenpaltte aus Metall 12.000 Kg als Bodenplatte für die Genauigkeit
• Kompressor zur Arbeitsluftversorgung mit im Container verteilter
• Druckluftanschlüsse.
• Eine umlaufende Steckdosenleiste
• Ein mit Werkzeugen ausgestatteter Werkzeugschrank
• Eine hydraulische Hebevorrichtung zum Ausrichten des Containers von aussen
• Neben einer Plane für das Dach ist der Container auch mit
beweglichenDachsegmenten aus Blech ausgestattet.
• Der Container verfügt über einen Zentralstecker, über den der Container mit
der erforderlichen 380V-Spannung versorgt werden kann.
Maschinenmodus: HM 40/20 U/BU
Herstellungsnummer: RPHF02I7
Artikel Lieferumfang
Paar Lagerböcke HM 40
Rotorgewicht für symmetrisches Bad 3000 kg
je Lagerbock max. 1500 kg
Größter Rotordurchmesser über Maschinenbett 1600 mm
Statische Lagerbelastung nach oben für Gegenlager mit Rolle 3000 N
Grenzwert der Dauerkalibrierung 710 x 1 0E6 kg/min
1.1 1 Paar Rollenlagereinsätze HM 40 15- 120 mmeinstellbar für Gleitlagerdurchmesser
1.2 1 Paar Wälzlagereinsätze HM 40 120 -240 mmeinstellbar für Gleitlagerdurchmesser
1.3 1 Paar Lagerböcke HM 20 Rotorgewicht für symmetrisches Bad 100 kgje Lagerbock max. 50 kg Größter Rotordurchmesser über dem Maschinenbett 1260 mm 155 mm statische Lagerlasten nach oben für Gegenlager mit Rolle 200 N
Grenzwert der permanenten Kalibrierung 180 x 10E6 kg/min2
1.5 1 Paar Rollenlagereinsätze einstellbar für Gleitlagerdurchmesser 9-70 mm
1.6 1 Paar Rollenlagereinsätze einstellbar für Gleitlagerdurchmesser 70 - 140 mm

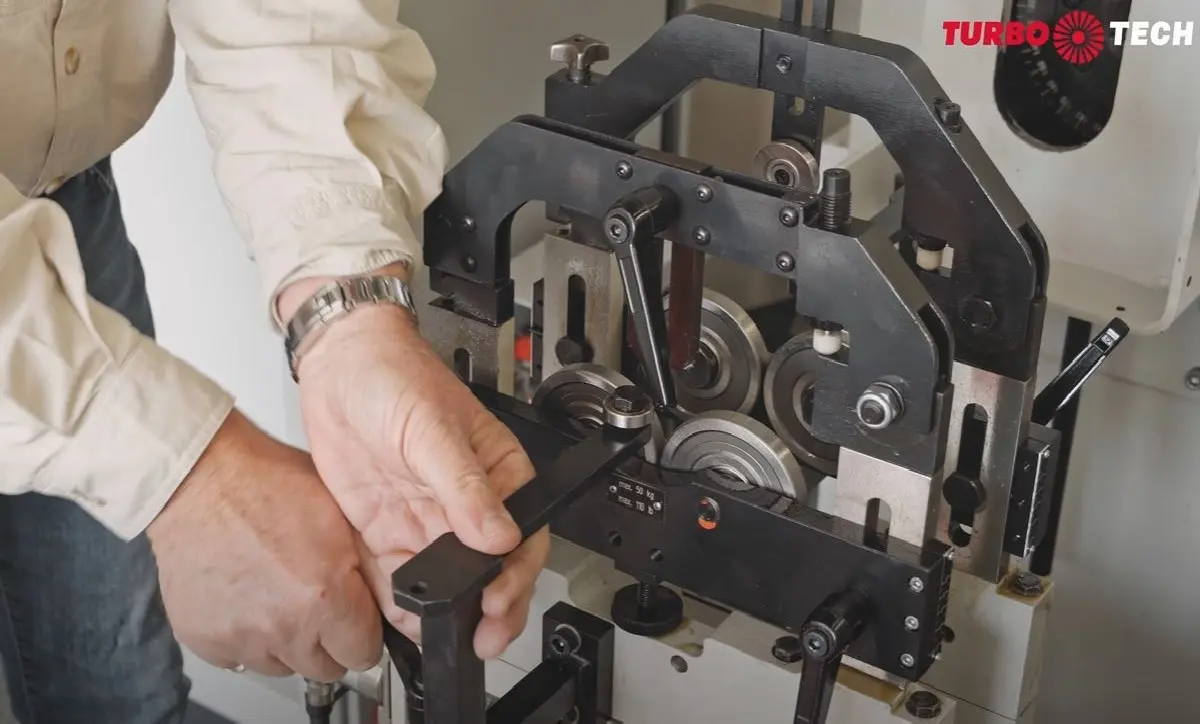

2 Satz Gegenlager (Niederhalter)
Jedes Set besteht aus:
- 1 x Gegenlager mit Roh (negatives Schlechtlager für überhängende Rotoren)
- 1 x Gegenlager mit Gleitstück
1.7 2 Axialschubanschläge auf Maschinenbasis montiert
Zwei Axialschubanschläge zur Montage am Maschinensockel zum Ausbalancieren
großer Rotoren in überhängender Position.
2.0 1 Maschinenbett
mit Rollenkette und zwei T-Nuten zum Verschieben der Standfüße
einfach entlang der Maschinenbasis
bestehend aus 5000 mm
1 x 3000 mm, 1 x 2000 mm

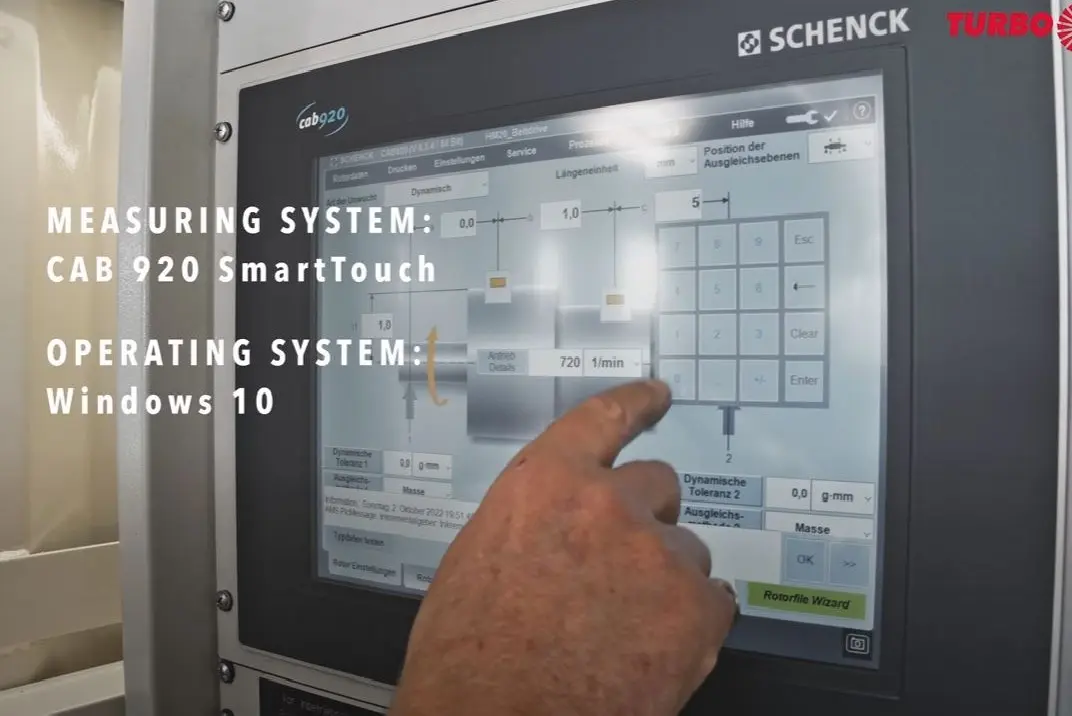

3 1 Meßsystem
3.1 1 Manuelle Indizierung
3.2 1 Software „Rotorspezifische Kalibrierung“

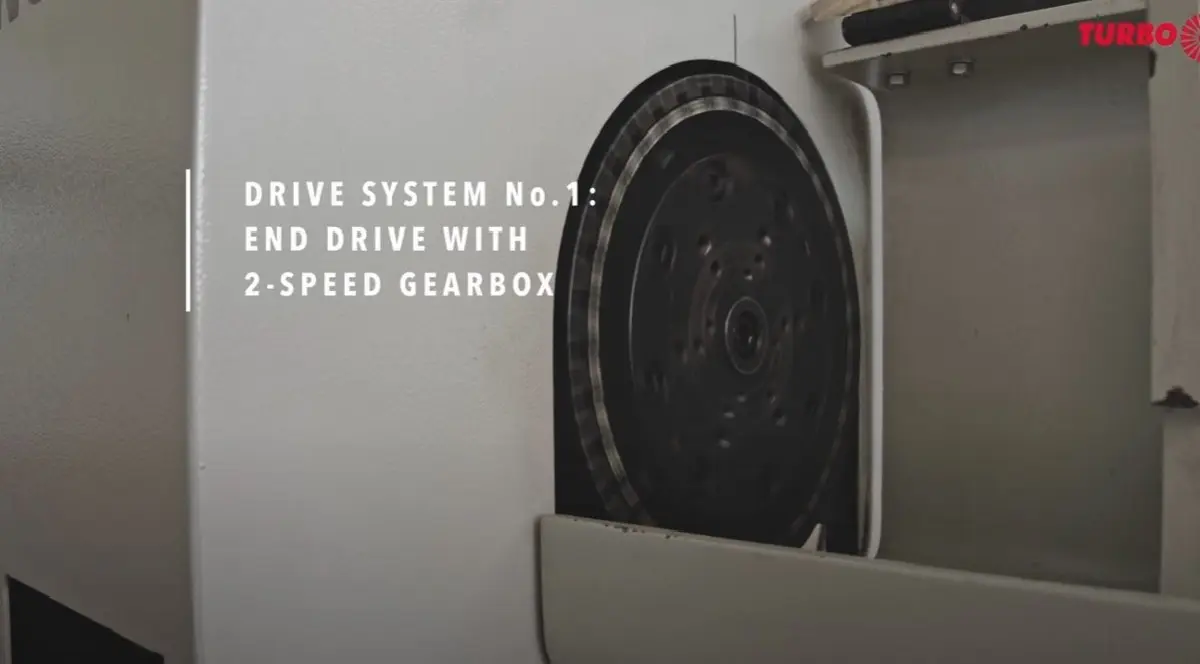

4 1 Endantrieb U2
4.1.1 Rotorarretierung – Endantrieb

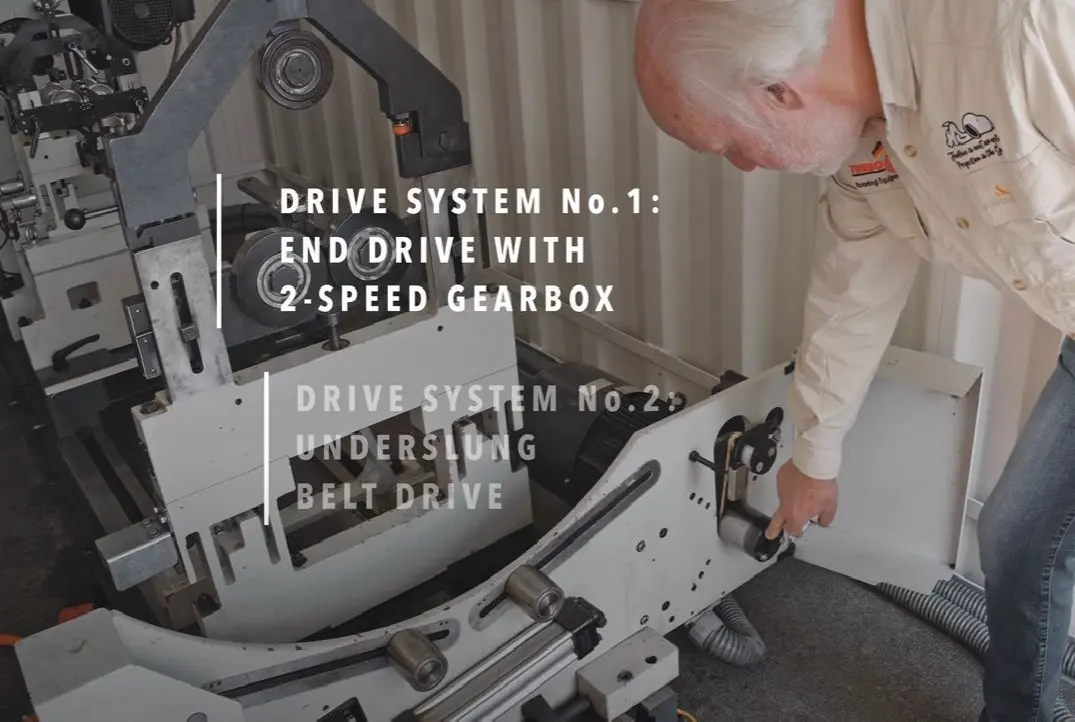

4.2 1 Riementrieb BU 4/5
4.3 1 Rotorarretierung – Riemenantrieb
5 1 Elektrischer Antrieb und Steuerung
