| الصانع | SCHIES |
| النوع | 5 VMG 4-PWS |
| سنة الصنع | 2002 |
| التحكم | SINUMERIK 840D |
| تركيب الأداة | SK 50 |
| سرعات دوران المغزل | Stufe 1 5-180-520 U/min |
| عزم الدوران على المغزل | Stufe 2 450-450-160 Nm |
| إجمالي احتياجات الطاقة | 160 kW |
| قطر الدوران فوق السرير | 3200 mm |
| ارتفاع القطعة | 2350 mm |
| وزن العمل | max. - 25000 kg |
| التحكم | CNC |
| أقصى وزن للقطعة | 25000 kg |
| الطاقة | 1,4-52 kW |
| الأدوات المدفوعة |  |
| الضغط | 2 bar |
| نقل الرقائق | 3 Stück |
| سرعات الدوران | max. 3150 U/min |
| جهاز تبريد | |
| التوتر | - 400 V |
| اليد الإلكترونية | |
| جهاز تغيير الأدوات | 27x |
| سرعة التعديل | des Portals 0,1 - 8000 mm/min |
| واجهة بيانات RS 232 | |
| سرعات المغزل غير محدودة | — für Fräsbearbeitung 0,0004 - 4 U/min |
| عزم الدوران على القرص المسطح | 75 kNm |

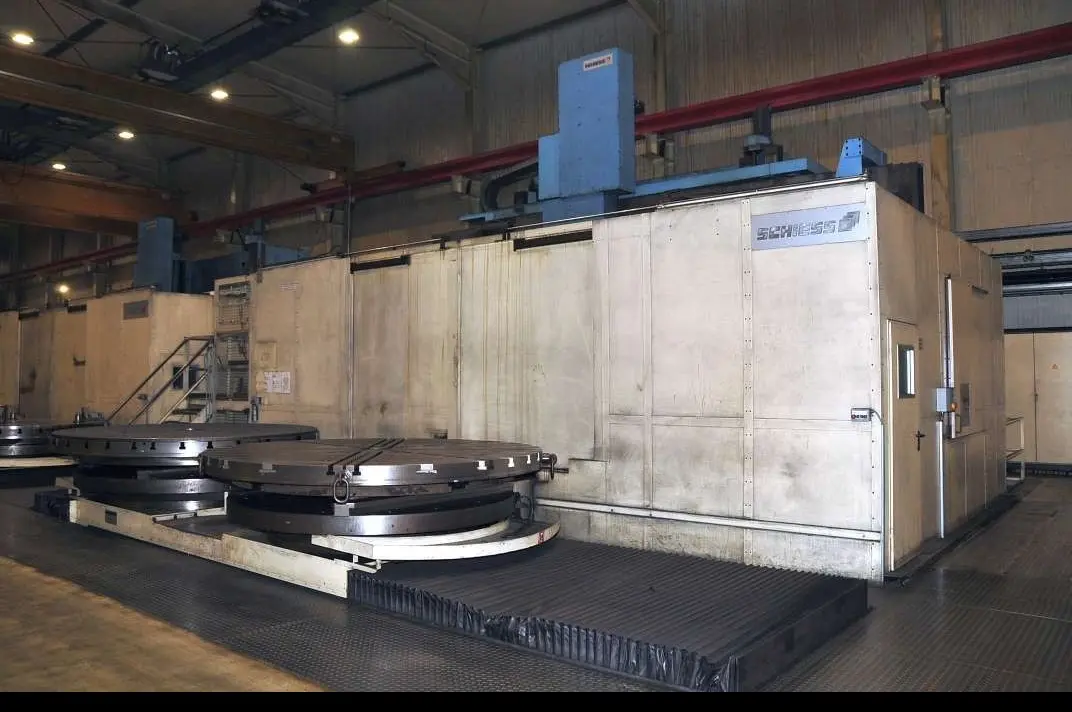

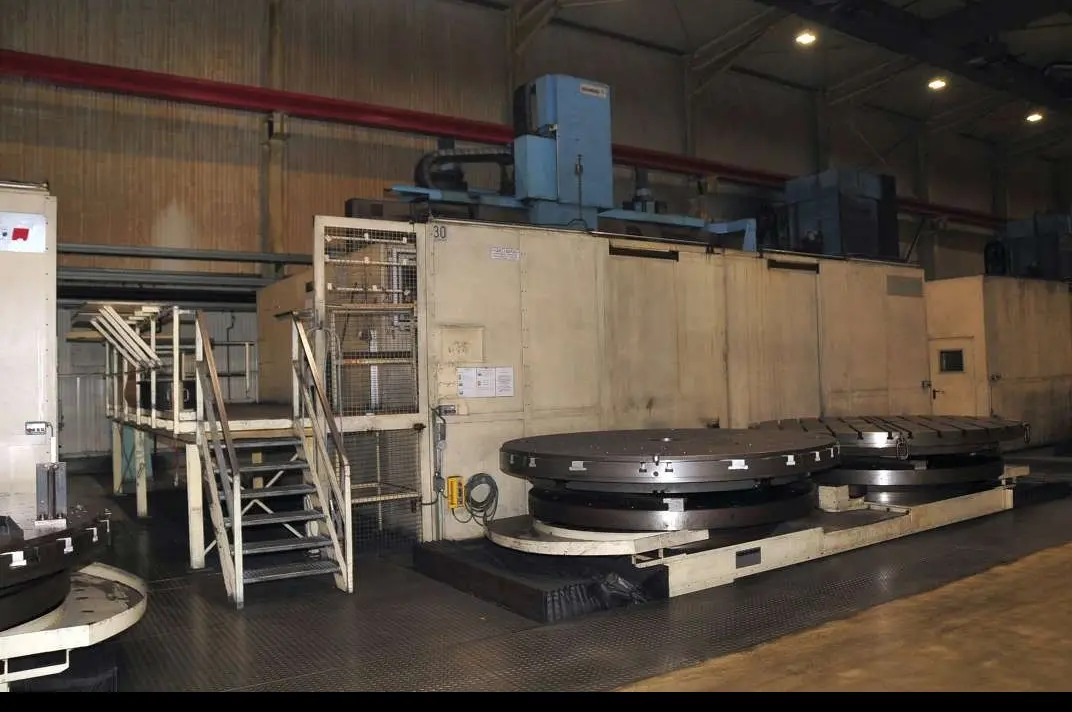

| مغير المنصات | |
| الارتفاع | des Arbeitsraumschutzes über Flur - 2500 mm |
| التردد | 50 Hz |
| تعديل العارضة المتقاطعة | senkrecht stufenlos - 1900 mm |
| وقت التسليم | Sofort |
| القطر | der Maschinenspannstation (Palette) - 3000 mm |
| السعر | Auf Anfrage |
| قوة المحرك الرئيسية | 110 kW |
Ширина прохода портала - 3000 mm

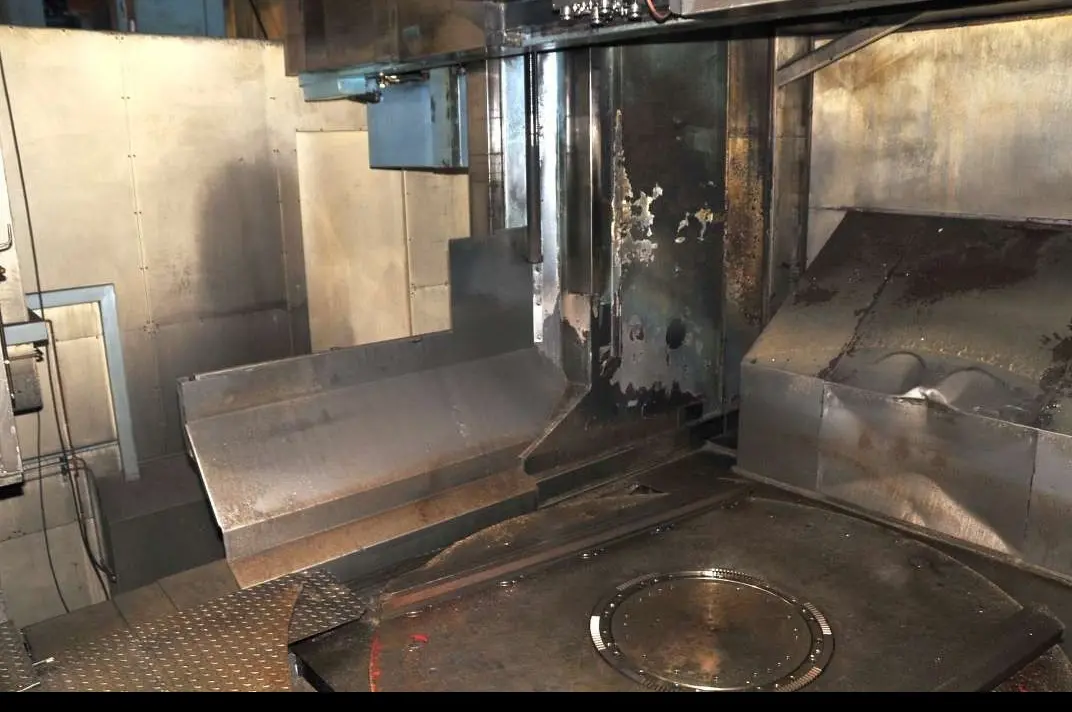

Диаметр паллеты - 3000 mm
Nutenbild - sternförmig / kartesisch
Ширина паза - 36 H12 mm
Anzahl der integrierten Spannschieber - 4 Stück
Число оборотов (без ступенчатое) точение 0,50 - 180 U/min
Число оборотов (без ступенчатое) фрезерование 0,0004 - 4 U/min
Waagerecht-Verstellung des Supportes - 1900 mm
Waagerecht-Verstellung des Suppor1es - 2800 mm
Waagerechte Führungslänge des Supportes - 1000 mm

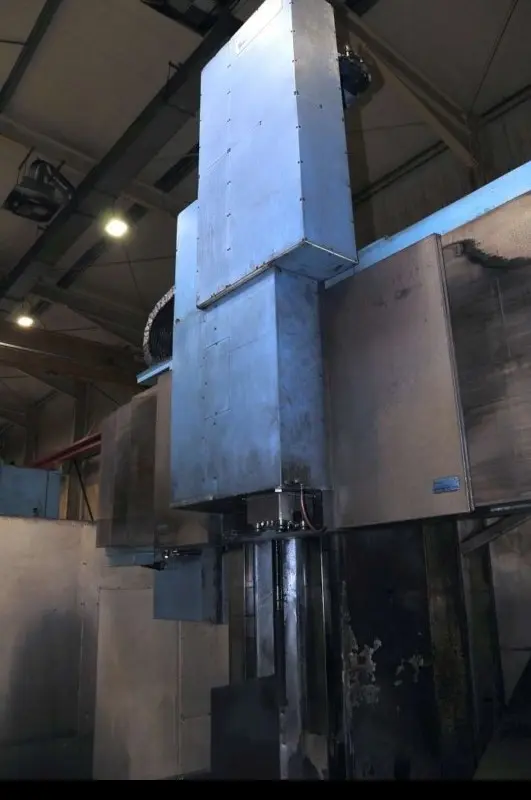

Prismenhöhe der Supportführung - 1000 mm
SenkrechtVerstellung des Meißelschiebers - 1400 mm
Führungslänge des Meißelschiebers - 1200 mm
Querschnitt des Meißelschiebers - 280 x 240 mm
max. zulässige Schnittkraft für Drehbearbeitung - 50 kN
kleinster Eintauchdurchmesser - 375 mm
Расточка и фрезерование параметры
Мощность 1,4-52 kW
Числооборотов шпинделя шаг1 5-180-520 U/min
шаг2 30-1100-3150 U/min
Крутящий момент шпинделя шаг1 24002400-850 Nm
Крутящий момент шпинделя шаг2 450-450-160 Nm
Ускоренный ход/Скорость подачи X/Zоси - 0,1-16000 mm/min
Регулировка поперечной балки по вертикали бесступенчатая - 1900 mm
Скорость перемещения поперечной балки - 4000 mm/min
Скорость портала по Y-оси - 1600 mm
Скорость регулировки портала 0,1 - 8000 mm/min
рабочее напряжение - 400 V
Höhe des Arbeitsraumschutzes über Flur - 2500 mm
Внутр. подача СОЖ
Мощность насоса - 15 l/min
Давление - 20 bar
Внешн. подача СОЖ
Мощность насоса40 l/min
Давление 2 bar

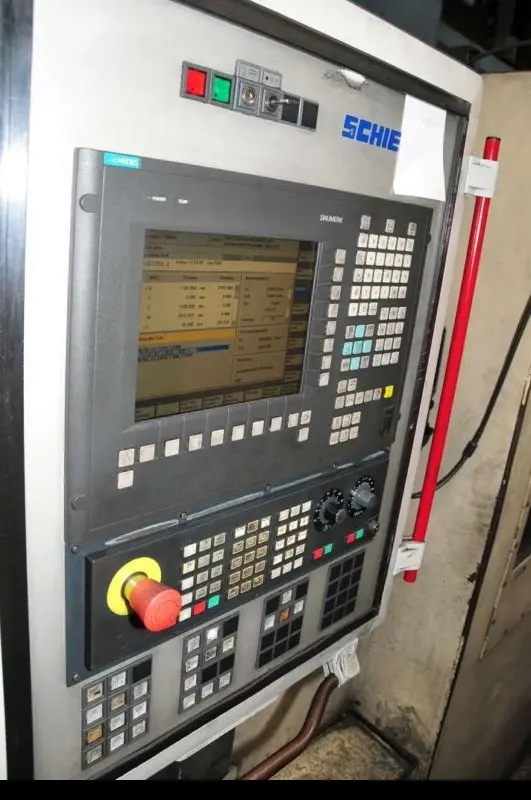

Flachbedientafel 0F31 Breite 19
TFT-Farbмонитор
19" Maschinensteuertafel
maschinenspezifische Tastatur

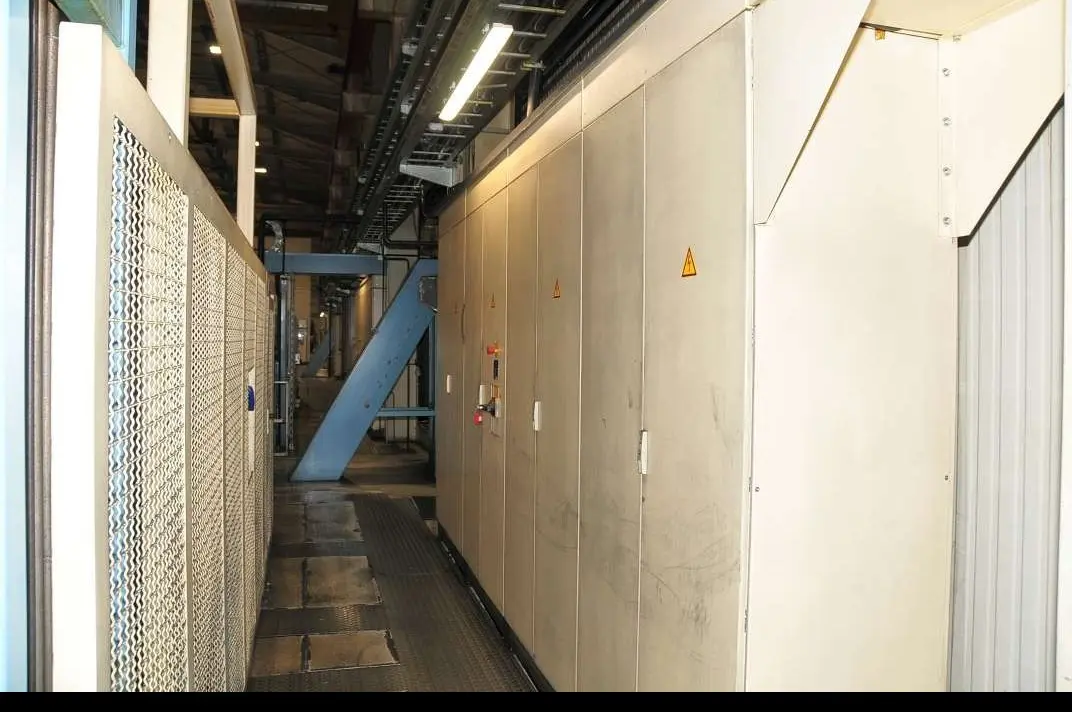

Электрошкаф
digitales Umrichtersystem SIMODRIVE 611
NCU Baugruppe mit CNC, PLC und Kommunikationsaufgaben
SIMATIC S7- Peripheriebaugruppen
serielle Schnittstelle RS 232 C
max. Spindeldrehmoment 2400 Nm
