| الصانع | STUDER |
| النوع | S145 CNC |
| سنة الصنع | 1999 |
| قطر الدوران | mm |
| عمق الطحن | mm |
| السعر | € 000 |
Schleifdurchmesser max.: mm
Schleifdurchmesser min.: mm
TECHNISCHE DATEN
Schleiflänge : 200 [mm]
Spitzenhöhe : 225 [mm]
KREUZSCHLITTEN :
Weg (X/Z) : 129 x 510 [mm]
Vorschübe (X/Z) : 5.000 / 10.000 [mm/min]
Auflösung : 0.0001 [mm]

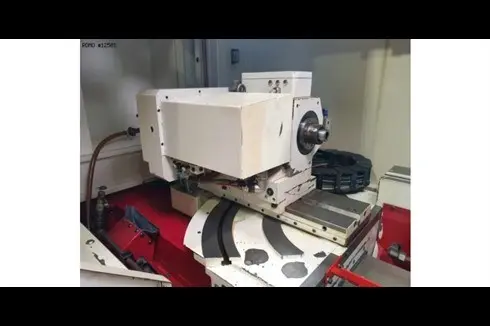

SCHLEIFSPINDELSTOCK REVOLVER :
B-Achse CNC : 360 [°]
Orientierungspositionen : 0 / 90 / 180 / 270 [°]
Innere Schleifscheibe Durchmesser : 120 [mm]
WERKSTÜCKSPINDELSTOCK :
Spindel Bohrung : 50 [mm]
Rotationsgeschwindigkeit : 0 - 1.000 [U/min]
Leistung : 3 [kW]
CNC-Schwenkbar durch Q-Achse : +/- 30 [°]
Spindel Indexierung durch C-Achse : 360 [°]
Max. Belastung : 180 [Nm]
VERSORGUNG :
Spannung : 400 [V]
Installierte Leistung : 22 [kVA]
ABMESSUNGEN :
Raumbedarf : 3120 x 2000 [mm]
Maschine Höhe : 2000 [mm]
Gewicht : 5700 [kg]
STUNDEN :
Betriebsstunden : 22.838 [Std.]
ZUBEHOR
Steuerung FANUC 16-TB
Interface : RS232C
CNC Option : Pictogramming
Elektronisches Handrad
Direkte Wegmesssysteme HEIDENHAIN auf X/Z

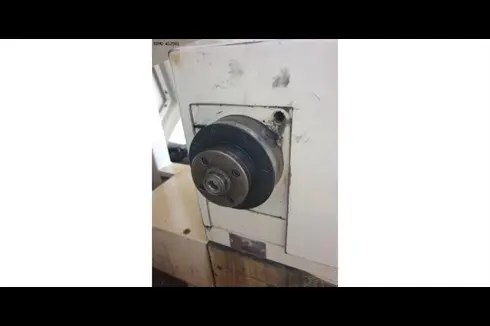

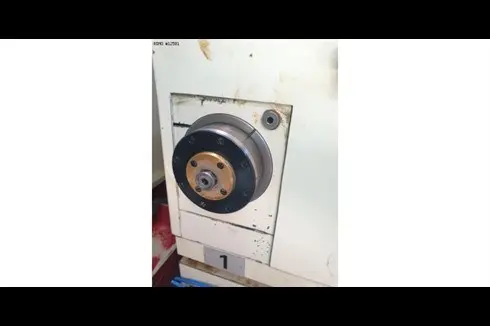

1 innere Spindel FISCHER MFN-1090 : 90.000 [U/min]
1 innere Spindel FISCHER MFV-1260 : 60.000 [U/min]

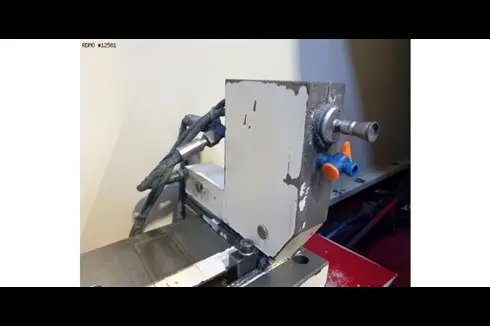

Abrichvorrichtung für innere Spindeln
Spindeln Luft/Öl Kühlmittelzentrale
Spindeln Abkühlungsgerät : TECHNO THERM TTK
5500/2
KÜHLMITTELTANK mit Pumpe : KNOLL VRF 150/350M
mit Trommelfilter
mit Kühlmitte-Zufuhr durch Werkstück
