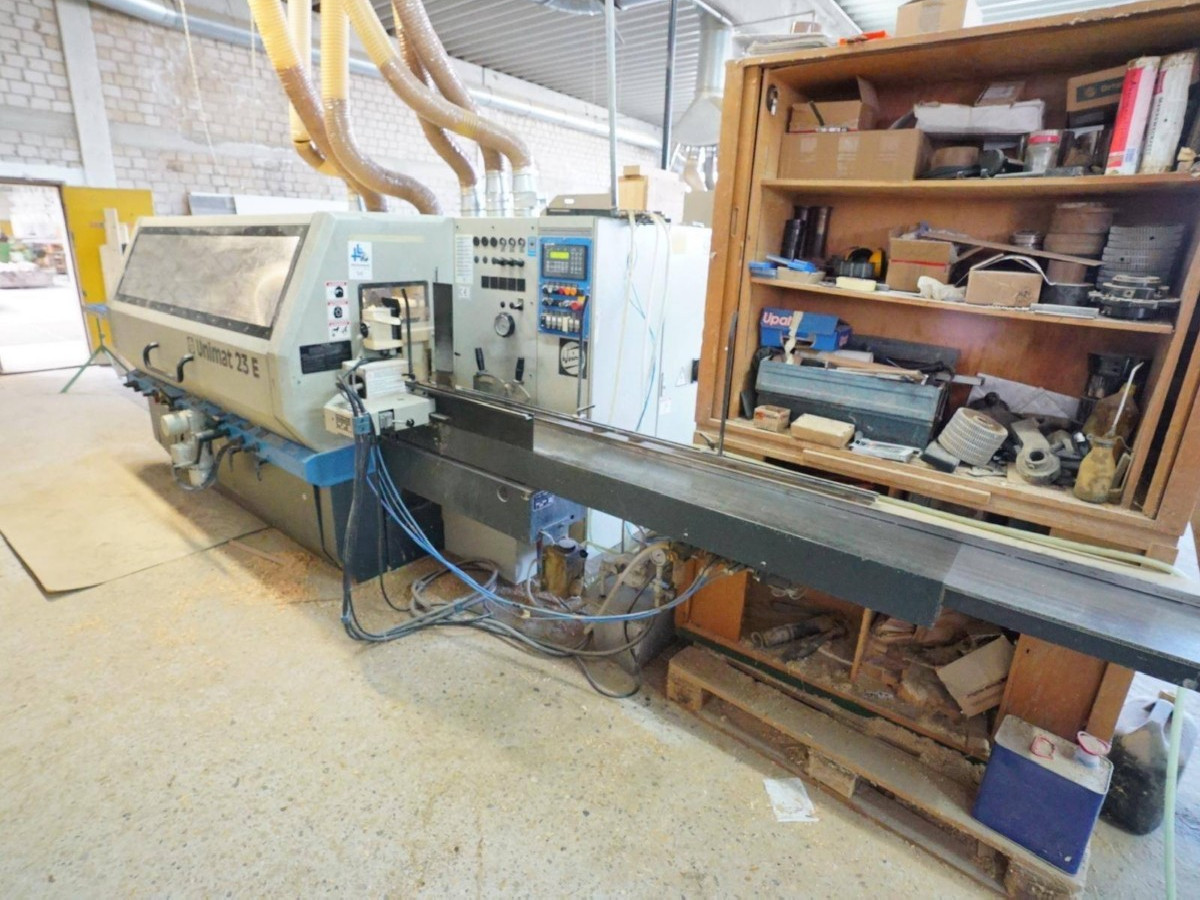

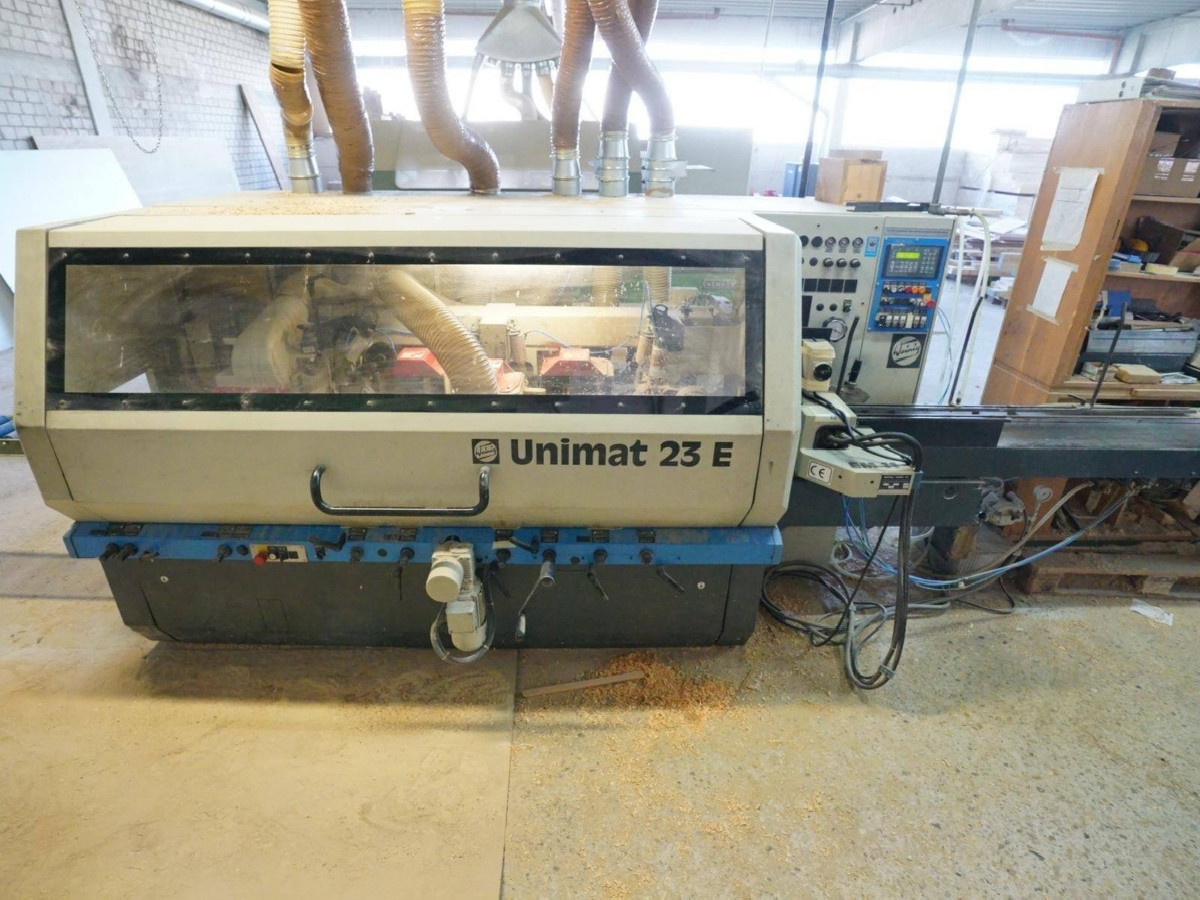

آلة-التخديد-أربعة-الجهات WEINIG Unimat 23 E mit EM11

Maschinenart: Vierseitenhobelmaschine
Abrichttischlänge: 2500 + 500 mm
1 WEINIG Hobel- u. Kehlautomat Unimat 23 E
-------------------------
6 Spindeln (davon 2 x rechts), starke Motoren, Einzugsmagain EM 11 optional
Arbeitshöhe 8 - 120 mm
1. Spindel unten 7,5 KW
-------------------------
Werkzeugflugkreis 125 - 180 mm
Falzeinrichtung inkl. Werkzeug
Tischeinlage gehärtet vor 1. unterer Spindel
2. Spindel rechts 11,0 KW
-------------------------
gemeinsamer Motor mit linker Vertikalspindel
Werkzeugflugkreis 112-250 mm
Max. Werkzeugdurchmesser hinter Anschlagebene 203 mm
Max. Kehltiefe 35 mm
Verstellweg axial 80 mm
3. Spindel links
-------------------------
gemeinsamer Motor mit 2. Spindel
Werkzeugflugkreis 112-200 mm
Max. Kehltiefe 35 mm
Verstellweg axial 80 mm
Druckschuh vor linker Spindel, inkl.
seitlichem Rollenandruck, gefedert
4. Spindel rechts 7,5 KW
-------------------------
Werkzeugflugkreis 112-250 mm
Max. Werkzeugdurchmesser hinter Anschlagebene 203 mm
Max. Kehltiefe 35 mm
Verstellweg axial 80 mm
5. Spindel oben 11,0 KW
-------------------------
Werkzeugflugkreise 112-200 mm
Max. Kehltiefe 35 mm
Verstellweg axial 45 mm
Geteilter Druckschuh vor oberer Spindel, auf Werkzeugflugkreis einstellbar und
wegschwenkend vom Werkzeug, gefedert.
6. Spindel unten 7,5 KW
-------------------------
Werkzeugflugkreis 112-250 mm
Max. Kehltiefe 15 mm
Verstellweg axial 45 mm
-------------------------
Alle Kehlspindeln mit hoher Rundlaufgenauigkeit.
Schmierstellen für die axiale Spindelbewegung.
Spindellänge Vertikalspindeln 170 mm
Vorschubsystem
-------------------------
Mechanischer Vorschub stufenlos regelbar 6 - 36 m/min.
Einzugswalze vor 1. unterem Werkzeug
pneumatisch hoch-tief gesteuert,
Durofer Spitzzahnwalzen (Weinig-Patent) mit
Tiefenbegrenzer und selbstreinigend
Verstellweg der Vorschubwalzen gegenüber linker
Verlängerung der Pendelachse gegenüber den linken
Maschinenelektrik
-------------------------
Maschinenständer, Tische und Anschläge
-------------------------
Abrichttisch 2,5 m lang (inkl. Fügelineal)
Aluverlängerung 0,5 m für Abrichttisch, inkl. Verlängerung des Fügelineals
Manuelle Waxilitpumpe zur Tischentharzung
Eine angetriebene Gummi-Rolle (im Auslauftisch gefedert)
Druckelemente und Führungen
-------------------------
Anruckrollen von oben, pneumatisch
Andruckrollen von oben wegschwenkbar, gegenüber den rechten Spindeln zum
einfachen Werkzeugwechsel

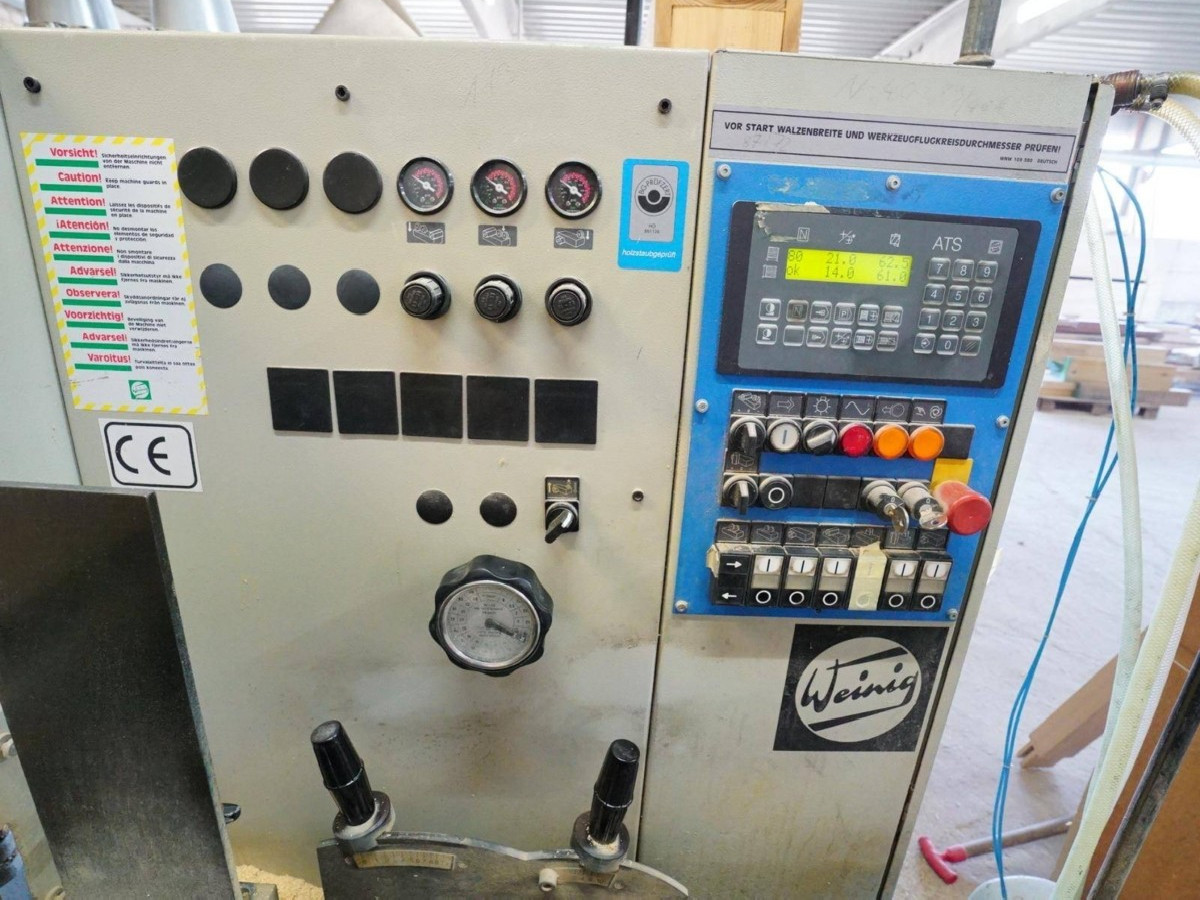

Maschinenbedienung
-------------------------
Druckschuh vor oberer Spindel mit mechanischer Digitalanzeige.
Abführung nach der oberen Spindel mit mechanischer Digitalanzeige.
ATS/E-System, automatische 2-Achsen
Positionierung für Spindel Nr. 3 und 4
Min. Arbeitshöhe 12 mm
Elektrische Höhenverstellung der oberen Spindeln
und des Vorschubs
Zentrale Position von Schmierstellen an der
Maschinenvorderseite
Sicherheit und Schallschutz
-------------------------

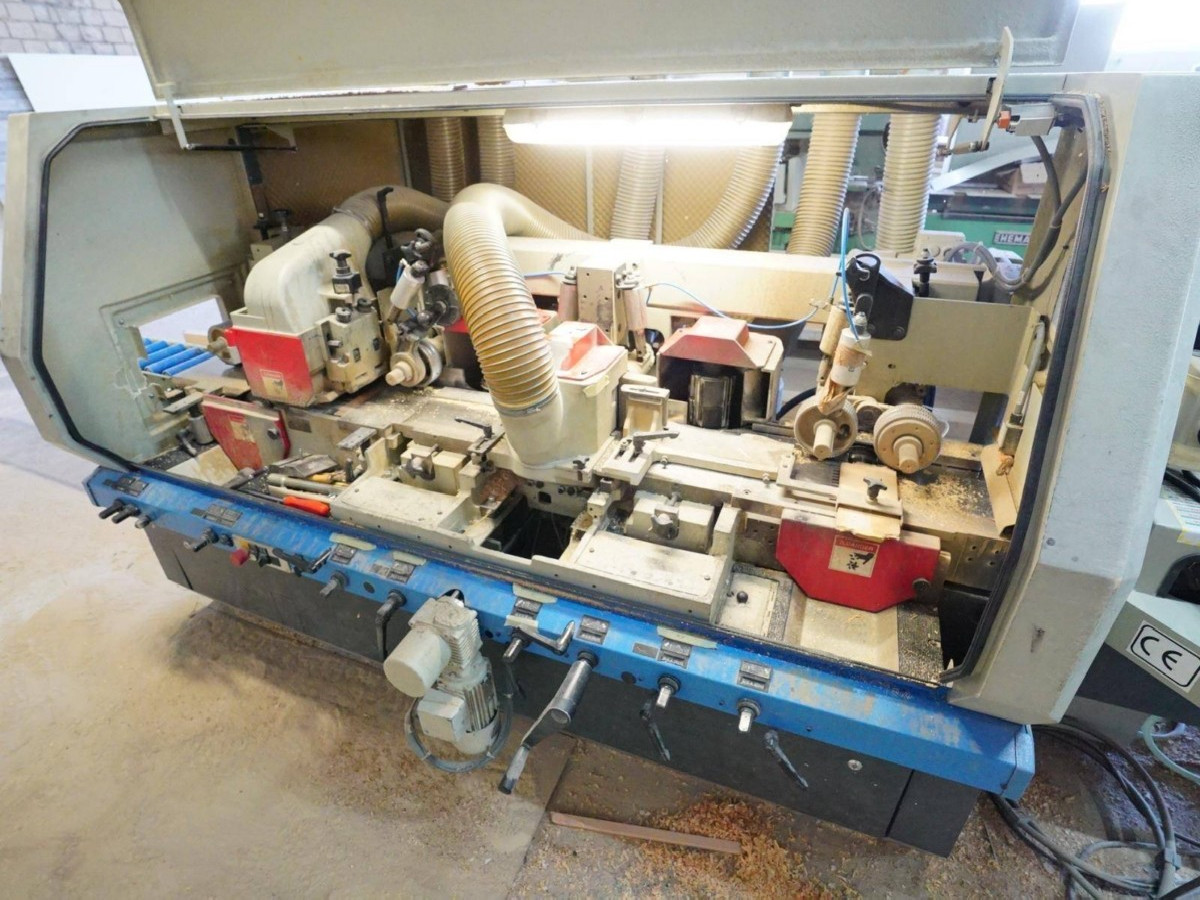

Sicherheits-Vollverkleidung
Leicht hochklappbare Sicherheitshaube mit
Fenster. Deckt den gesamten Arbeitsbereich
mechanischen Gefahren. Bei Anheben der
Sicherheitshaube werden Spindeln und Vorschub
automatisch abgeschaltet.
Eine Innenleuchte in der Sicherheitshaube.

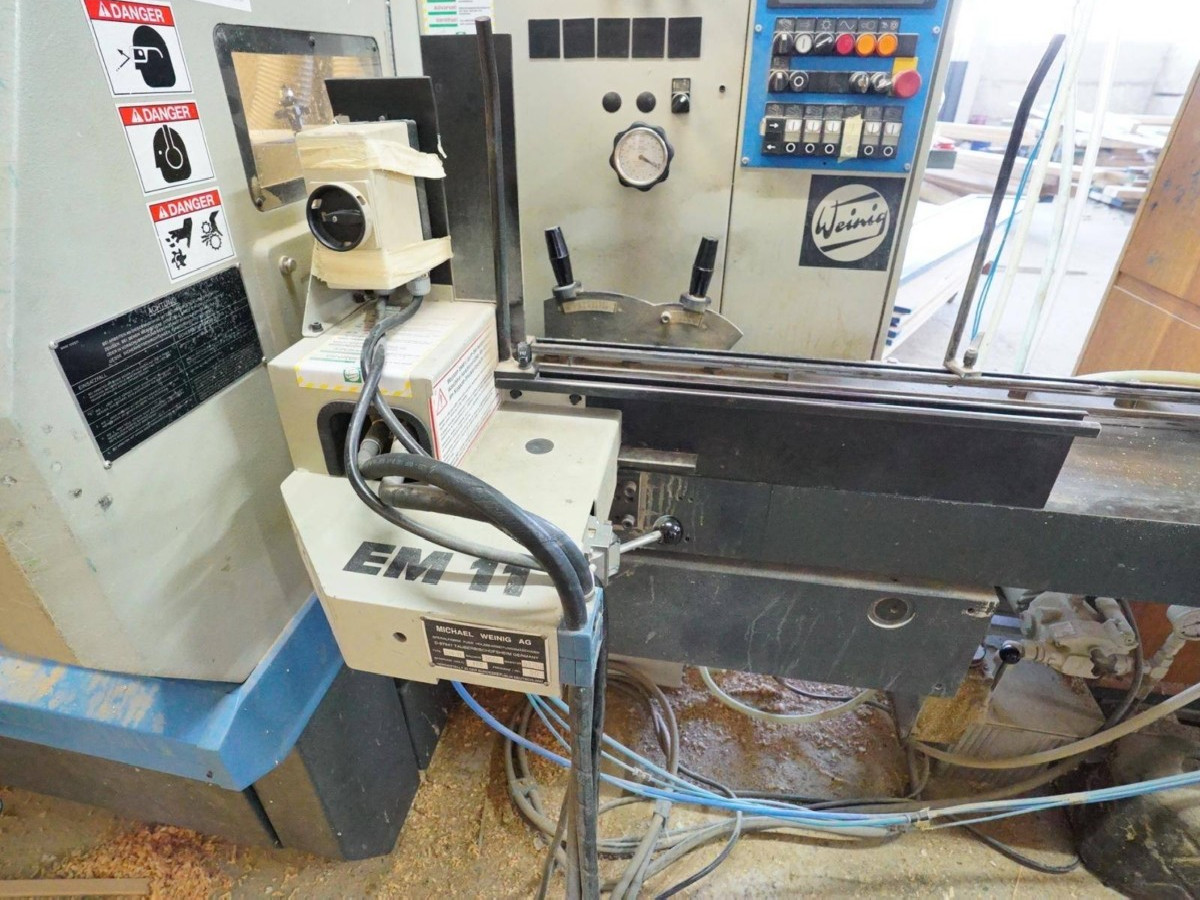

Option: EM 11 Einzugsmagazin, Bj. 2001
Option: vorhandener Werkzeuge
(technische Angaben lautt Hersteller - ohne Gewähr !)
