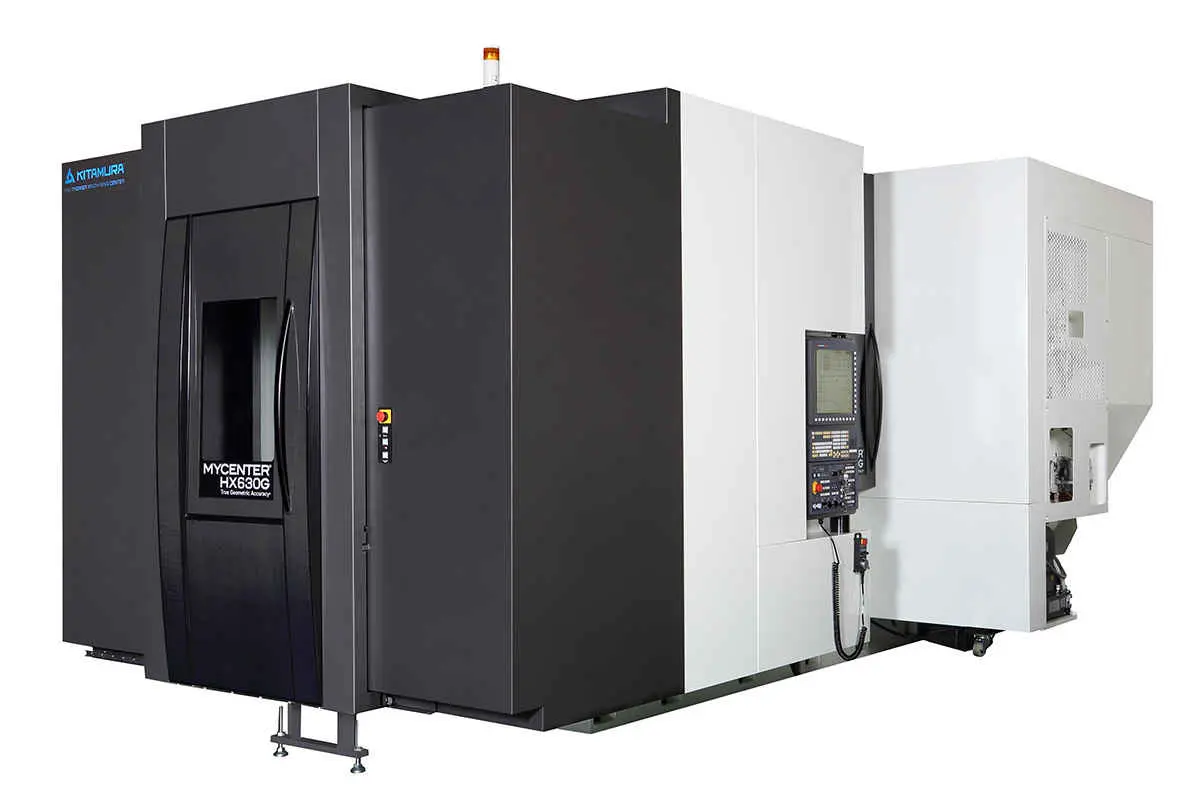

| Make | KITAMURA |
| Type of machine | Mycenter HX630G |
| Year of manufacture | neu |
| Control system | Arumatik®-Mi |
| Tool holder | #50 NST (HSK-A100 Option) |
| x-travel | 1100 |
| y-travel | 920 |
| z-travel | 1050 |
| Speed range | 35 bis 12.000 U/Min. (8.000 U/Min. 0ption) |
| max. Table load | 1.500 kg |
| Table dimensions | 630 x 630 mm |
| Number of tools in the magazine | 50 Werkzeuge (Opt. 62,100,150, 200, 248, 298) |
Spezifikationen
Tisch
Tischindexierung 0,001 Grad (4. Achse)
Gewindebohrung M16 x 2,0 × 25
Maximaler Werkstück-Durchmesser ø 1.080 mm
Maximale Werkstück-Höhe 1.300 mm
Verfahrwege
Verfahrweg X-Achse 1.100 mm / Doppel-Rollenspindel Antrieb
Verfahrweg Y-Achse 920 mm / Doppel-Rollenspindel Antrieb
Verfahrweg Z-Achse 1.050 mm / Doppel-Rollspindel Antrieb
B-Achse 0 bis 360 Grad (vollwertige 4. Achse)
Abstand von der Tischoberfläche zur Spindelmitte 100 – 1.020 mm
Abstand von der Tischmitte zur Spindelnase 100 – 1.150 mm
Spindel
Antriebsverfahren Getriebespindel
Spindelmotor 40 kW (54 PS) AC/15 Min. / 22 kW (30 PS) AC
Eilgänge
Eilgänge X, Y, Z 60 m/Min.
Vorschubgeschwindigkeit X, Y, Z 60 m/Min.
Drehgeschwindigkeit (B-Achse) 12.000 Grad/Min.
Palettenwechsler
Anzahl der Paletten 2
Wechselzeiten 10,0 Sekunden
Werkzeugwechsler
Werkzeug Vorwahl Bidirektional, Festplatz
Werkzeugaufnahme CT (BT) 50
Max. Werkzeuggröße ø 125 mm / ø 320 mm
Max. Werkzeuglänge 650 mm
Max. Werkzeuggewicht 30 kg
Werkzeugwechselzeit –
Werkzeug zu Werkzeug 2,3 Sekunden
Span zu Span mind. 5,0 Sekunden
Anschlusswerte
Leistungsaufnahme 65 kVA, 200 VAC, 3 Phasen
Luftbedarf 0,5 Mpa, 350 L/Min.
Abmessungen der Maschine
Platzbedarf (L x B) 4.068 × 6.183 mm
Maschinenhöhe 33.513 mm
Nettogewicht Maschine 21.000 kg
Steuerung
Arumatik®-Mi Steuerung
