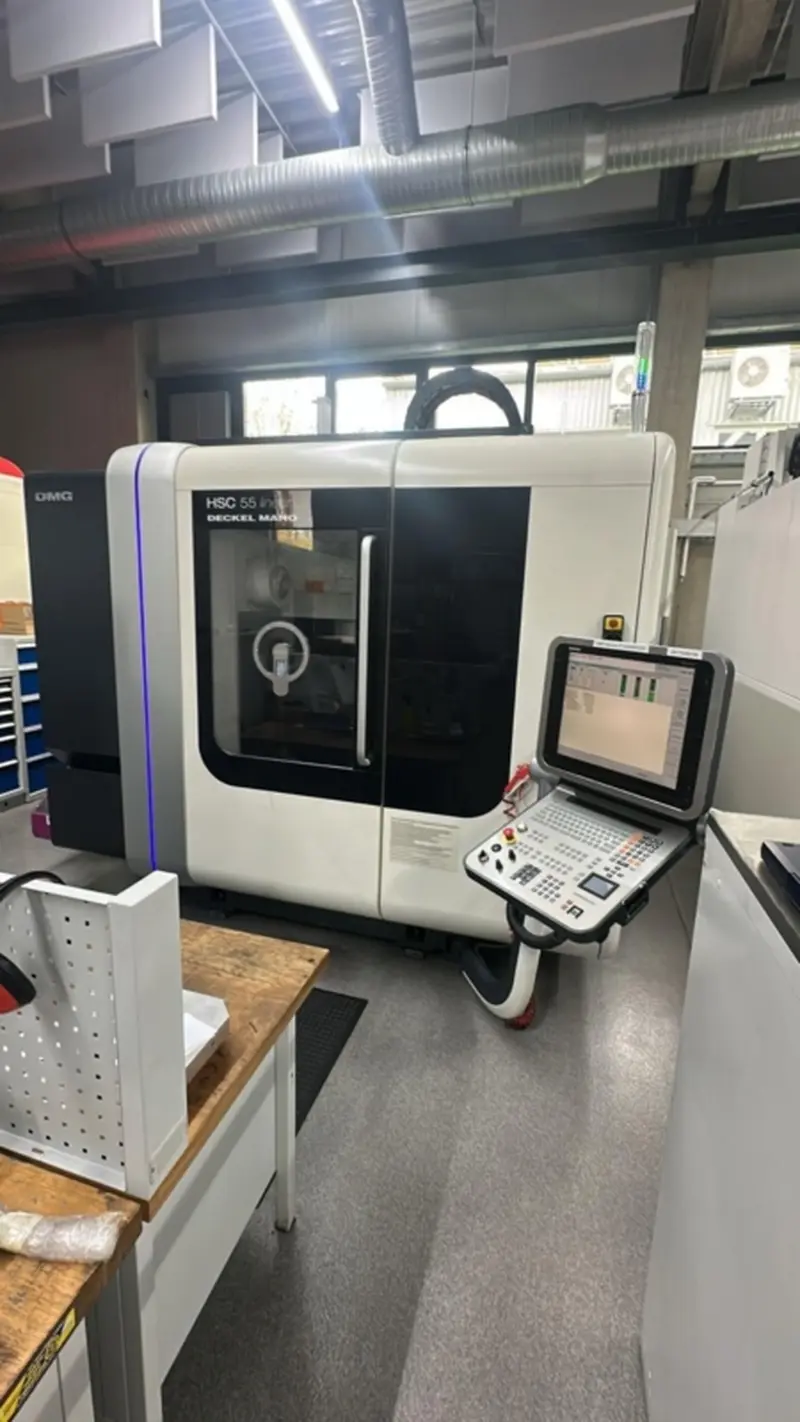

| Make | DECKEL-MAHO (DMG) |
| Type of machine | HSC 55 Linear |
| Year of manufacture | 2011 |
| Control system | Heidenhain iTNC 530 |
| spindel speed | 20 – 42.000 U/min |
| x-travel | = 450 mm, Y = 580 mm, Z = 460 mm |
| y-travel | 580 mm |
| z-travel | 460 mm |
| Total power requirement | kW |
| Control | CNC |
| Machine's weight | t |
| Clamping area | 400 x 400 mm |
| Overall dimensions | m |
| Pallet size | : UPC 320x320mm |
| Handwheel, electronic |  |
| 60 - slot tool magazine | |
| Weakly compressed air | durch die Spindelmitte, |
| Turning angle +/- | A-Achse +10/-110°; C-Achse 360° |
| Delivery period | Kurzfristig |
| Price |
Auf Anfrage |
| |
| |
| |
| |
| |
| |
Maschinenart: Bearbeitungszentrum - Universal

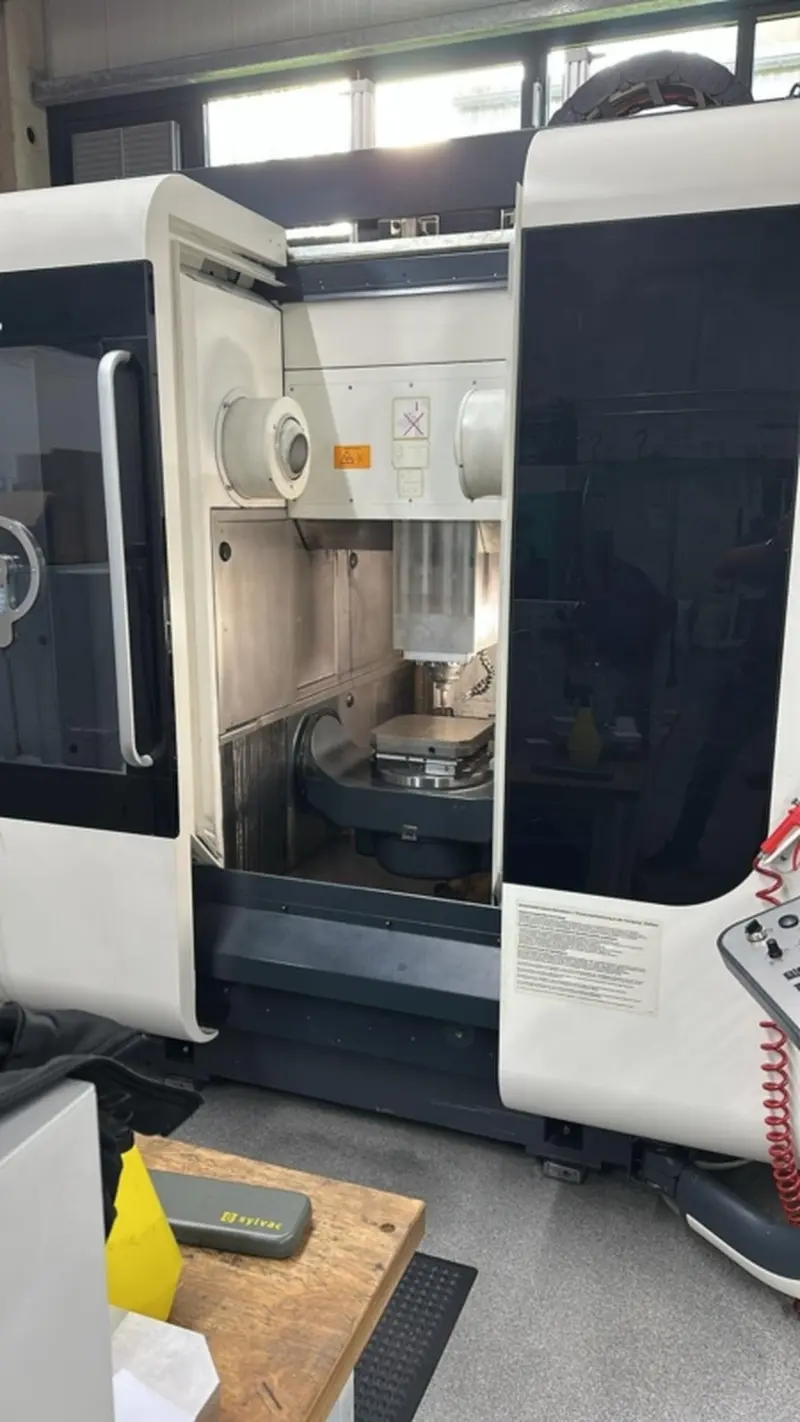

HSC-Präzisionszentrum HSC 55 linear
NEW DMG Design

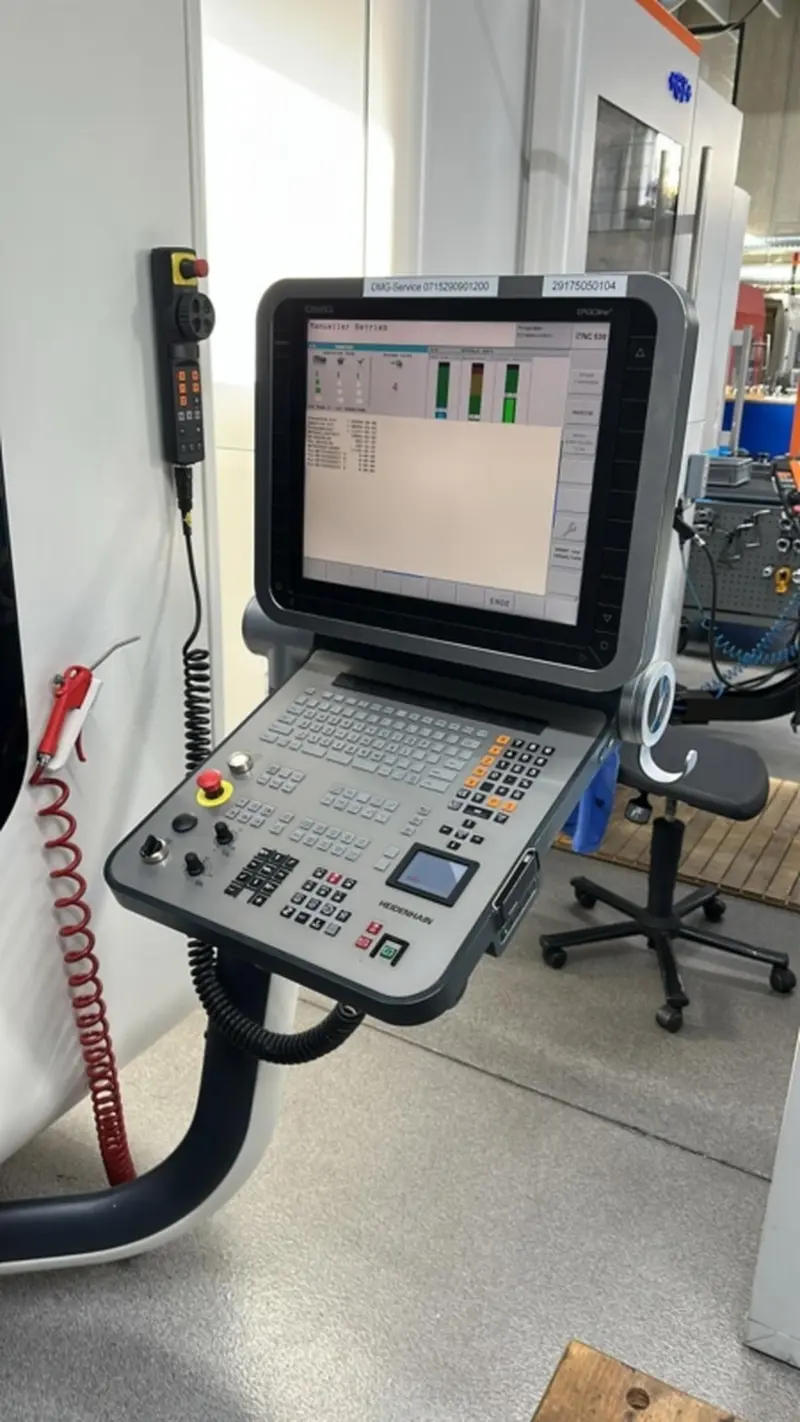

3D-Steuerung Heidenhain iTNC530

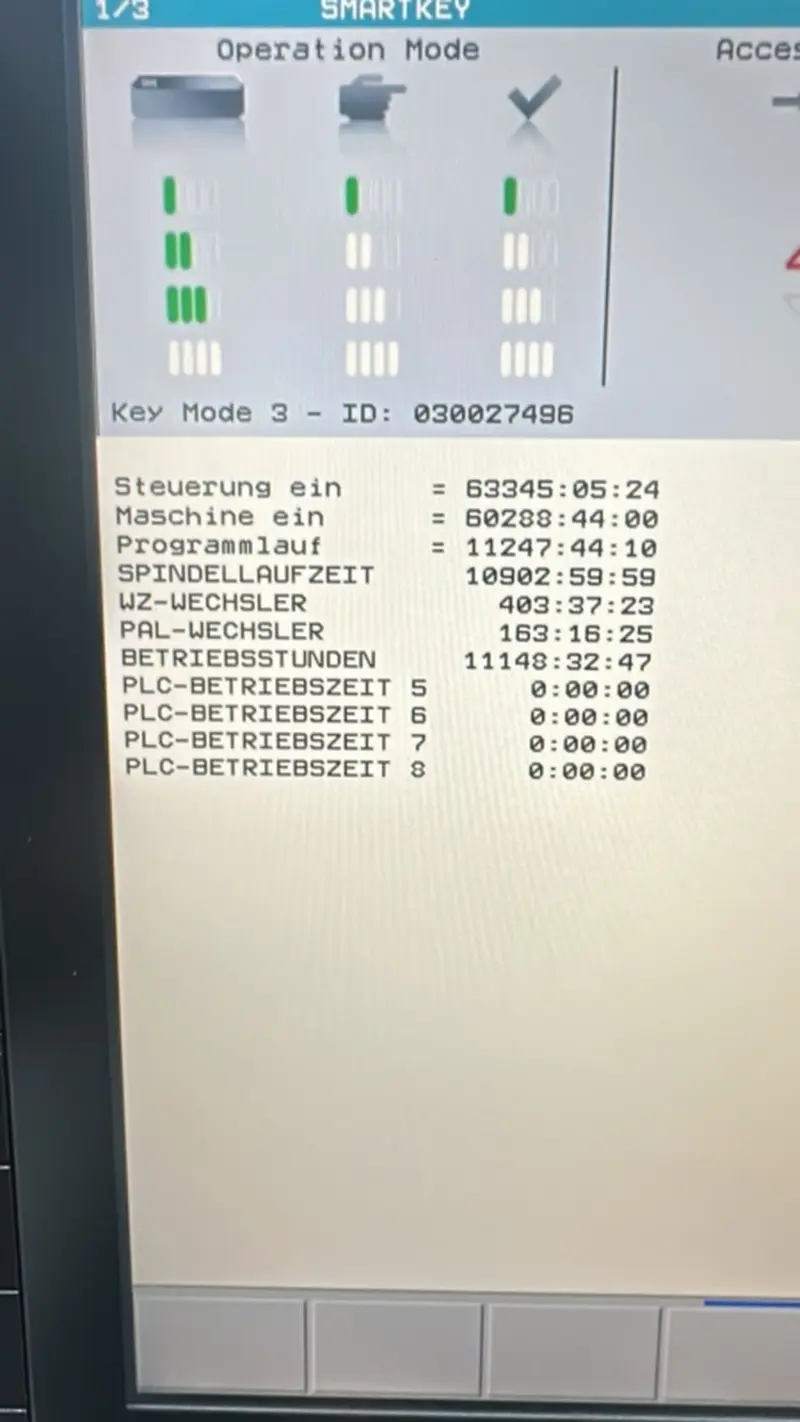

Bedienoberfläche SmarT.NC
DMG ERGOLine-®-Control, 19" Bildschirm

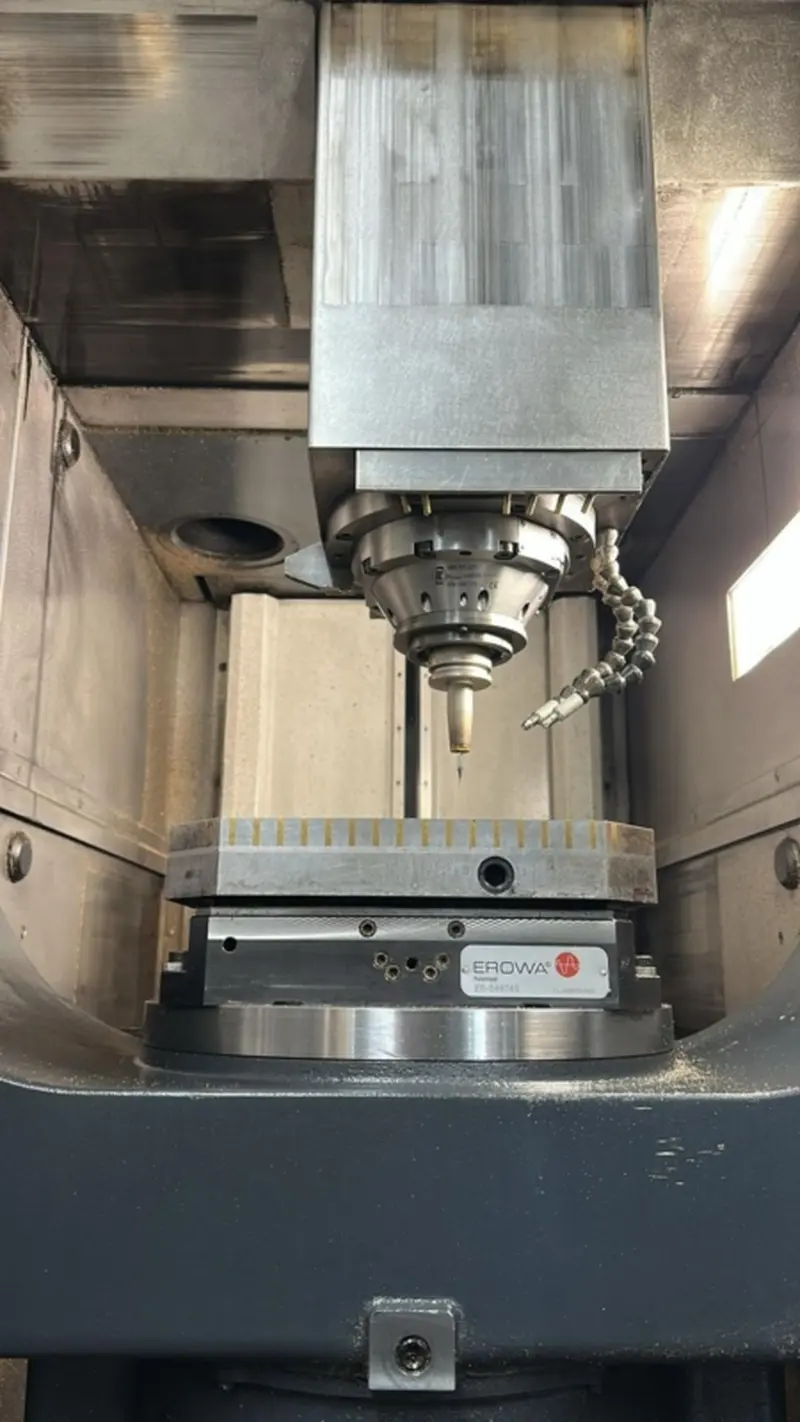

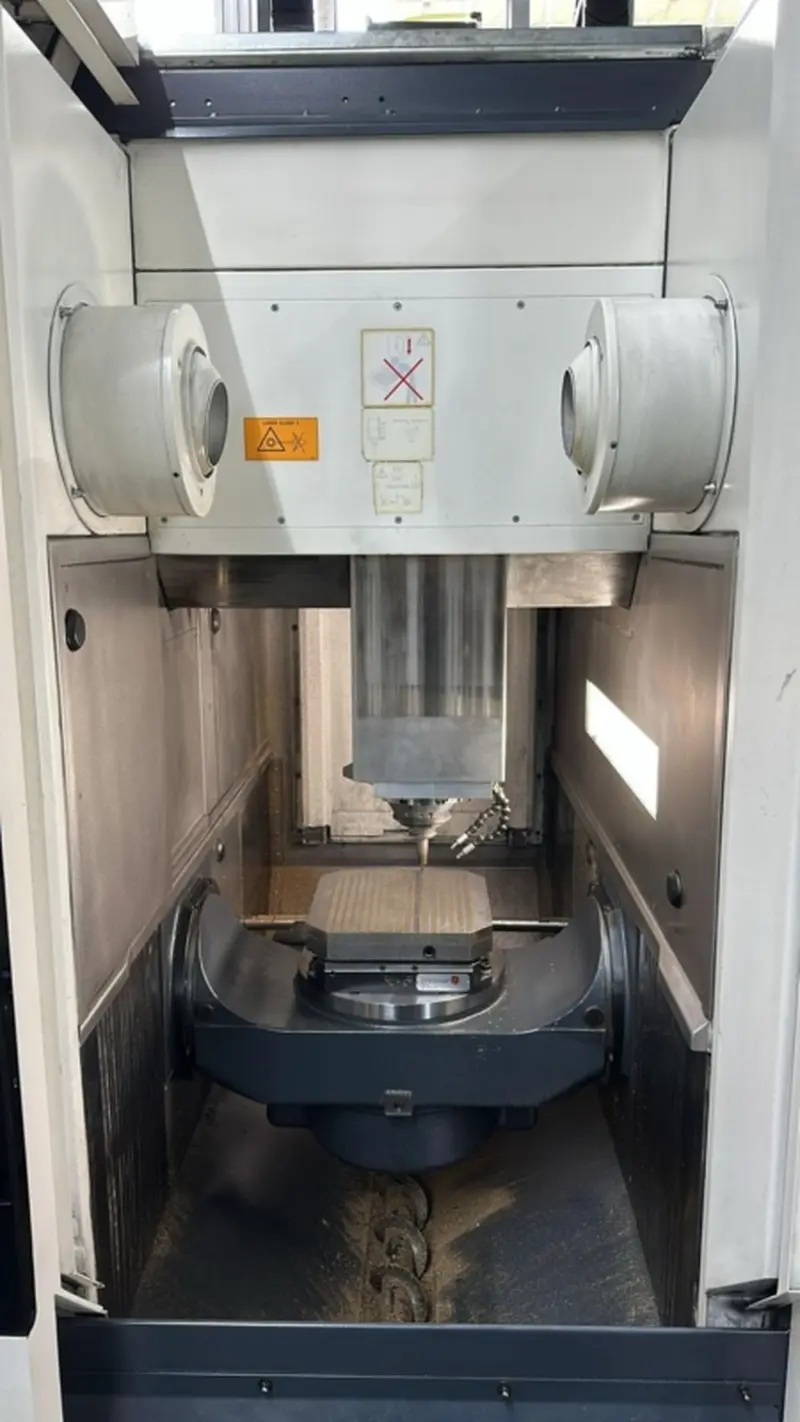

Drehschwenktisch
Beladegewicht max. 200 kg, absolute Meßsysteme
inkl. Antriebskühlung der A-und C-Achse
80 m/min Eilgang
für Werkzeugaufnahme HSK-E50 nach DIN69893
AC-Hauptantrieb mit 13/10 kW (40%/100%ED)
Kettenmagazin mit Doppelgreifer
Aktivkühlgerät für Hauptspindel und Linearantriebe
Aktivkühlgerät für Schaltschrank
Direkte Absolute Wegmeßsysteme inkl. Sperrluft
Kühlmittel-/Blasluftumschaltung
für Vermessung Werkzeuglänge und Durchmesser
inkl. Kalibrierdorn mit Werkzeugaufnahme
Toolkit zur Überprüfung und Korrektur
der kinematischen Genauigkeit von
5-Achs Maschinenkonfigurationen
(nur in Verbindung mit Option Messtaster)
Infrarot Meßtaster PP 60 optical
Auswahl des für die aktuelle Bearbeitung
optimalen Bearbeitungsmodus

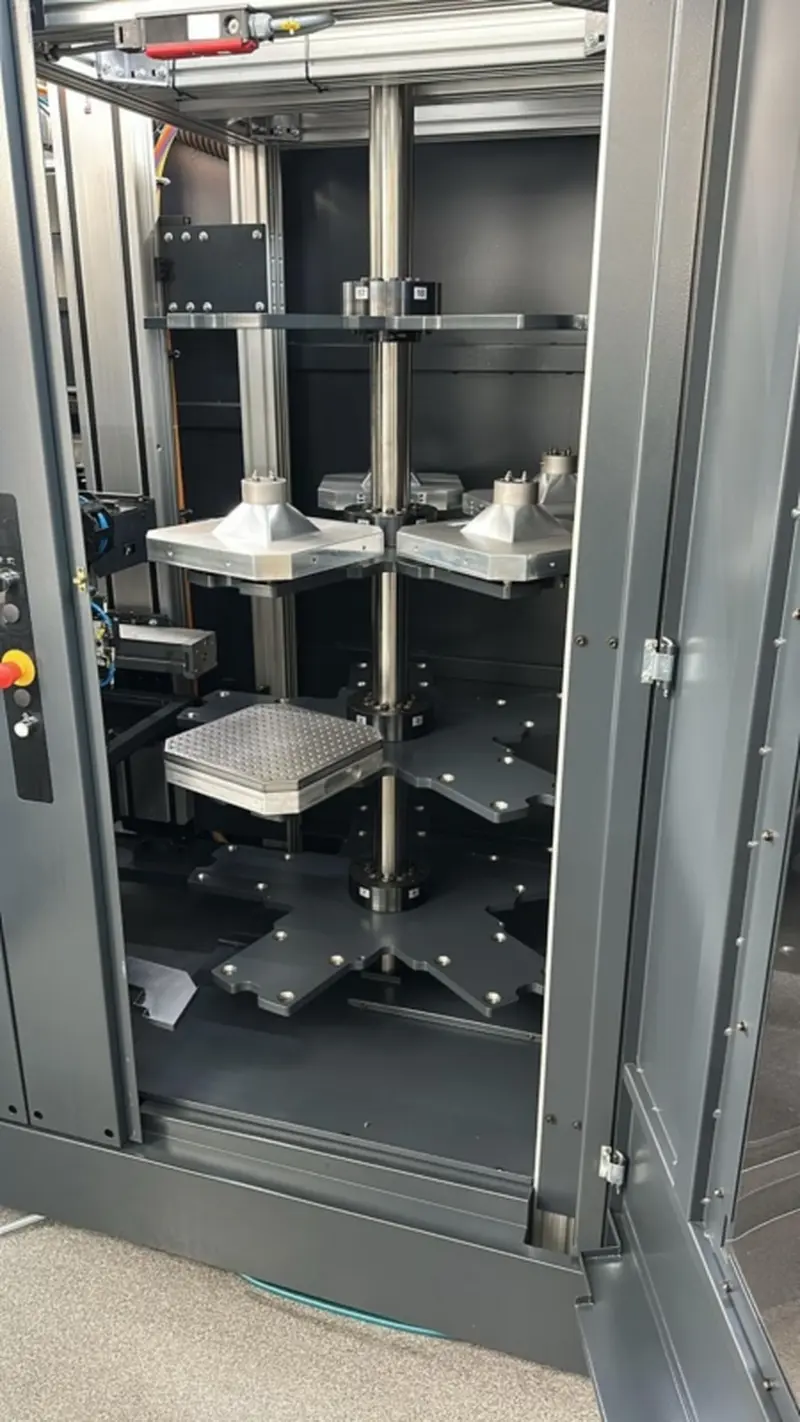

Palettenturmspeicher mit 20 Plätzen
und Übergabestation
Beladetür und Luftzuführung am Arbeitstisch
Palettenverwaltung über Maschinensteuerung
inklusive Spannfutter UPC-P

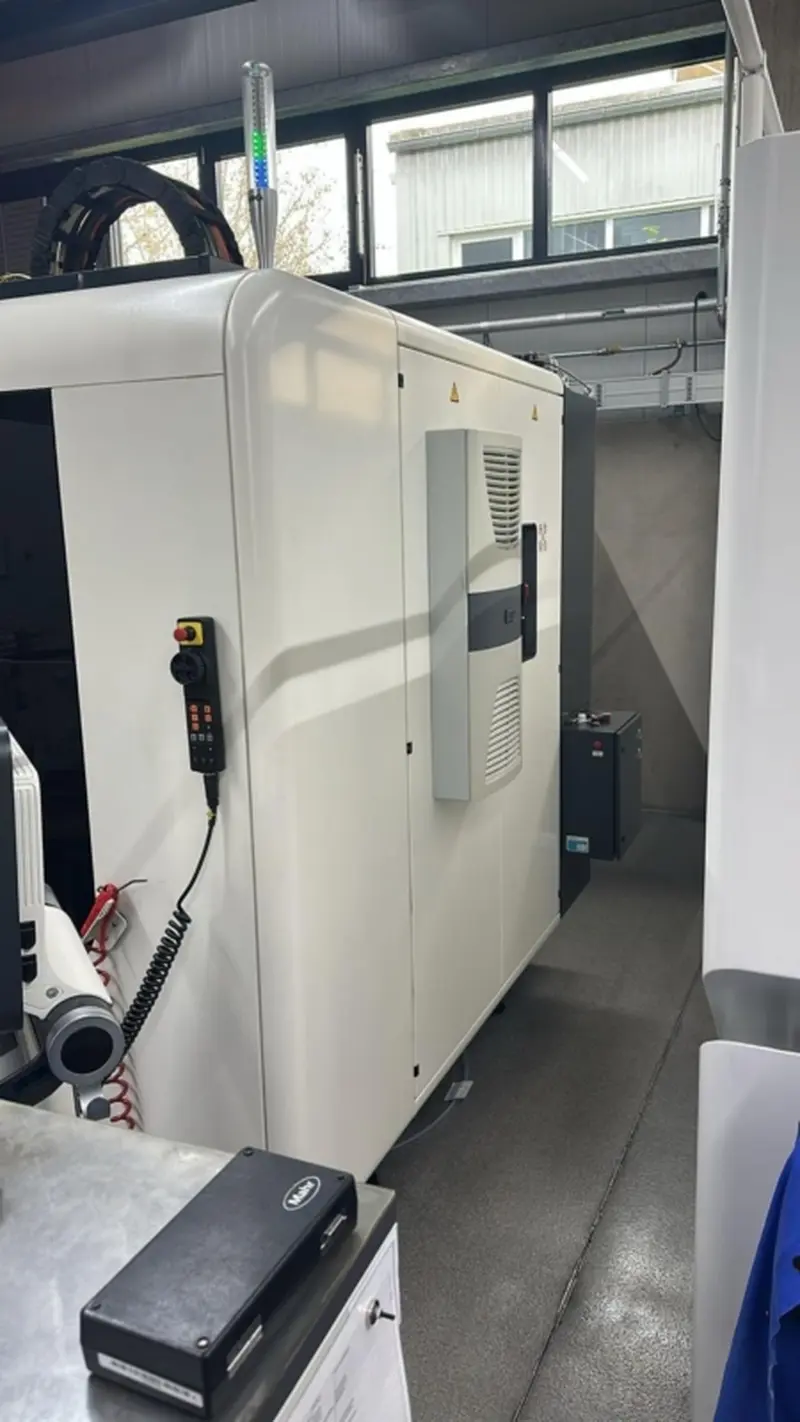

Signalleuchte, vierfarbig
anwählbar über M-Funktion und Softkey
gewartete Luft mit geringen Ölanteil
Staubabsaugung für Graphit
Prozessbeobachtung in der Fertigung
Verbundglas-Sicherheitsscheibe
