| Make | DMG-GILDEMEISTER |
| Type of machine | ISM 102 mm |
| Year of manufacture | 2016 |

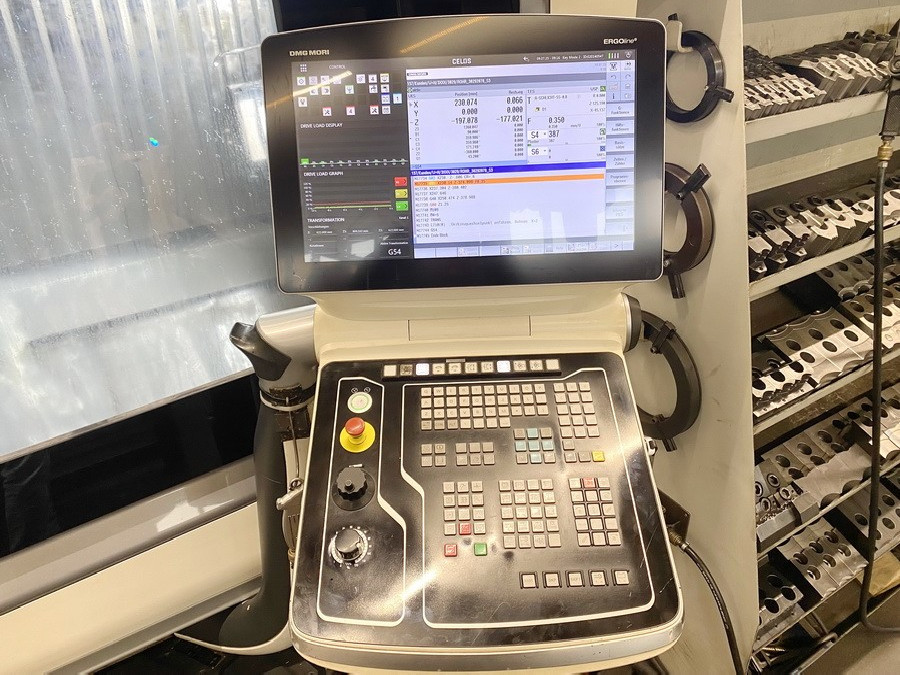

| Control system | 840 D sl Operate Celos |
| Tool holder | Capto C6 |
| Torque on the spindle | 60 / 100 Nm |
| b-axis |  |
| Total power requirement | 70 kVA |
| Cutting diameter | max. 630 mm |
| Control | CNC |
| Machine's weight | 24 t |
| Turning length | 2.000 mm |
| Chip removal device | |
| Cooling system | |
| Milling spindle | |
| Tool changer assembly | 100 pos. |
| Tool diameter | 140 mm |
| Tool weight | 12 kg |
| Overall dimensions | 7,5 x 3,0 x 3,0 m |
| Tool length | 400 mm |
| Drive power – milling spindle | 13,2 / 22 kW |
| X-travel | 650 (+625/-25) mm |
| Z-travel | 2.050 mm |
| Counter spindle | |
| Internal coolant supply | |
| High-pressure coolant | 8 / 80 bar |
| Main spindle speed range | 0 - 4.000 min/-1 |
| C-axis | |
| Paper belt filter | 980 l |
| Main spindle power | 33 / 40 kW |
| Documents | |
| Lighting of work premises | |
| Delivery period | nach Absprache |
| Y-axis | |
| Number of tool slots | 100 pos. |
| Price |
Auf Anfrage |
Maschinenart: CNC Dreh- und Fräszentrum
Abstand zwischen den Spindeln: 2.260 mm
Hauptspindel::
Zugrohrdurchmesser innen: 104 mm
Werkzeugmagazin::

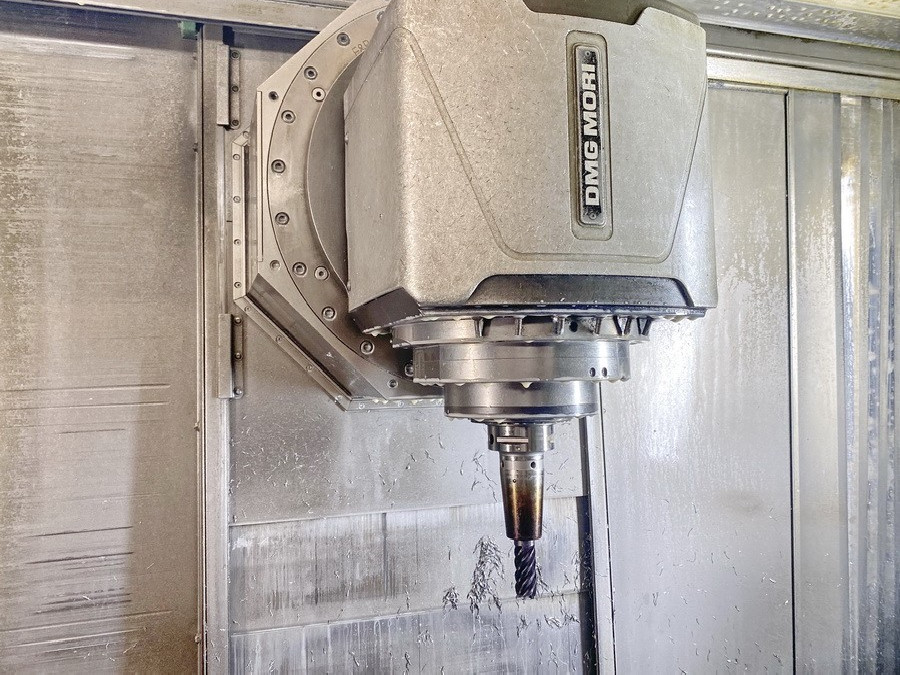

Frässpindel::
Drehzahlbereich Frässpindel: max. 12.000 min/-1
Verfahrwege::

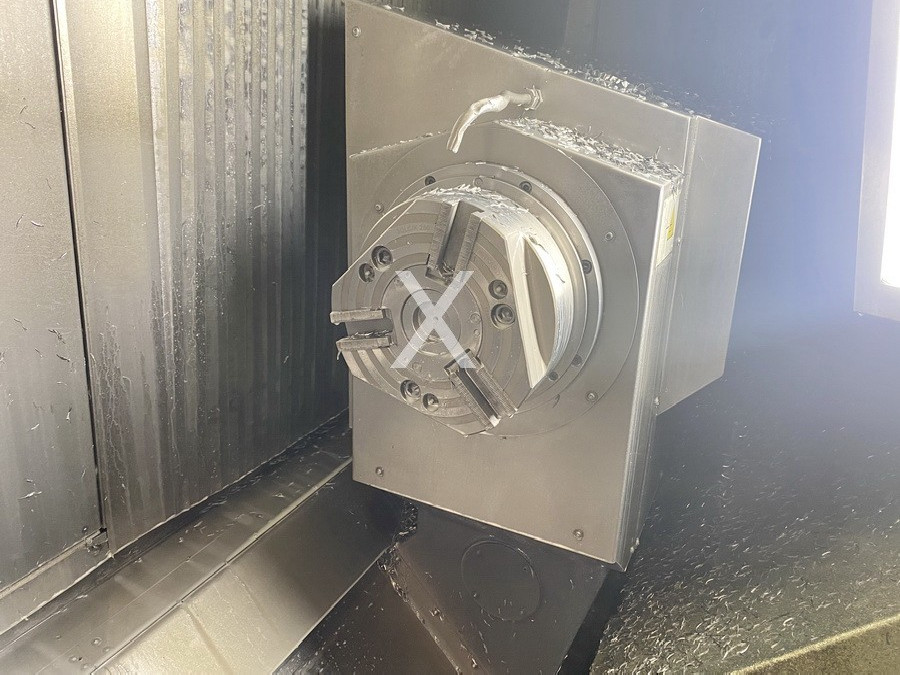

Gegenspindel::
Drehzahlbereich - Gegenspindel: 0 - 4.000 min/-1
Antriebsleistung - Gegenspindel: 28 / 37 kW
Zugrohrdurchmesser innen: 104 mm
Teilhohlspanneinrichtung:
Reitstockfunktion Gegenspindel:
CNC - Dreh- und Fräszentrum

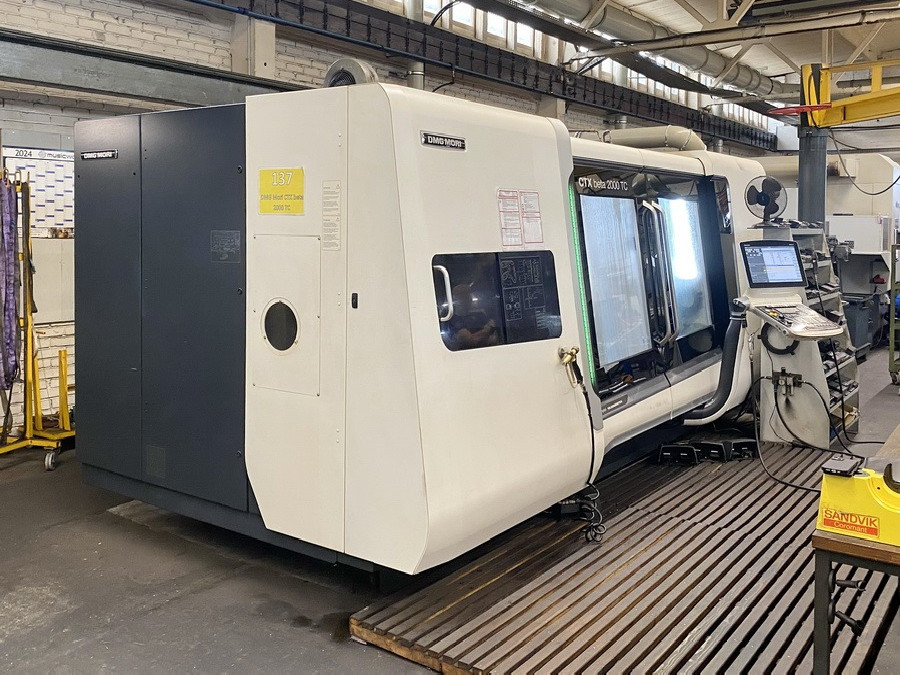

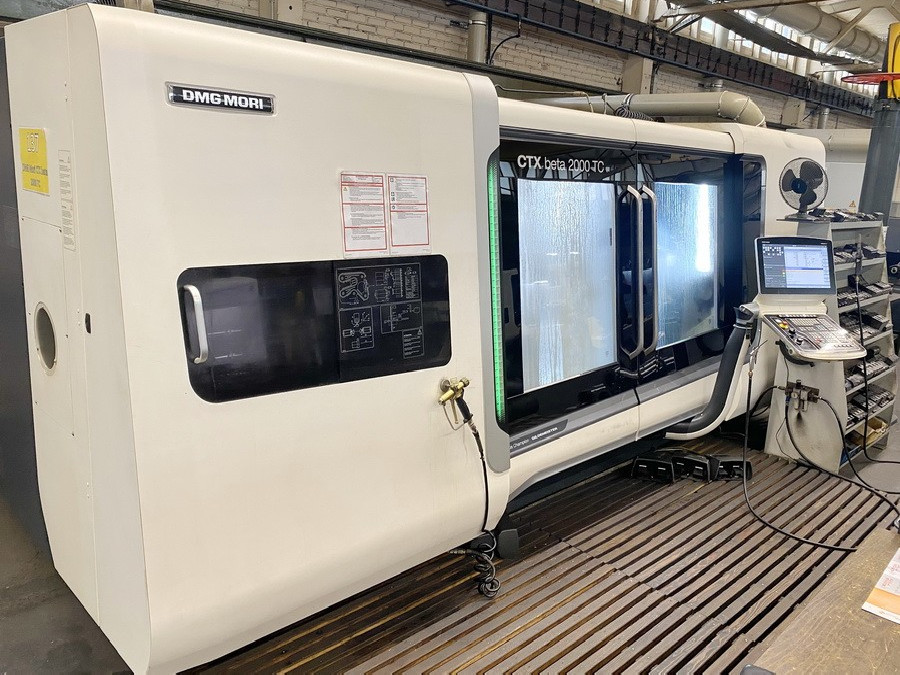

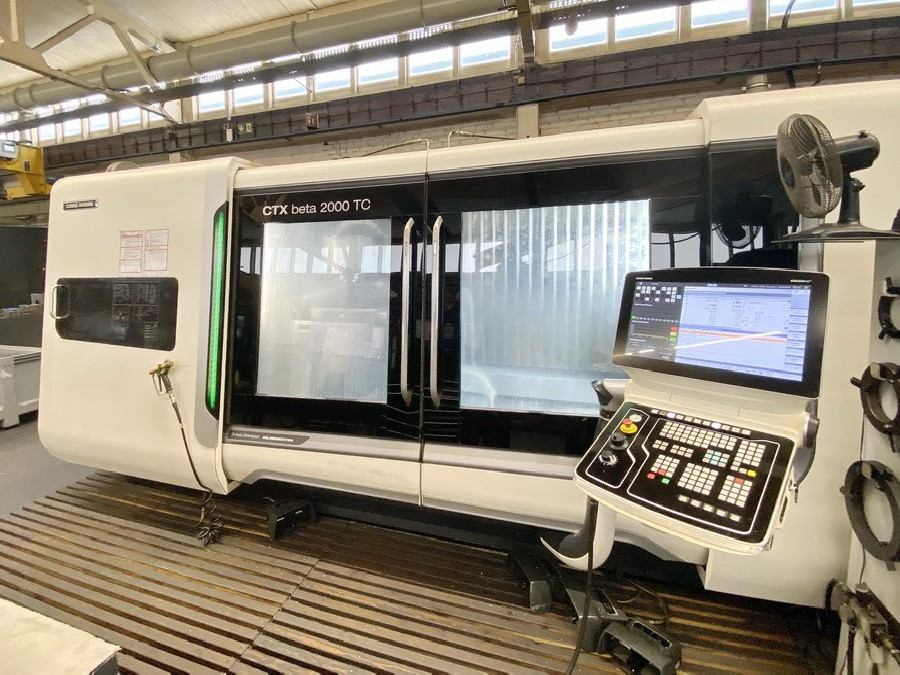

DMG Gildemeister - CTX beta 2000 TC

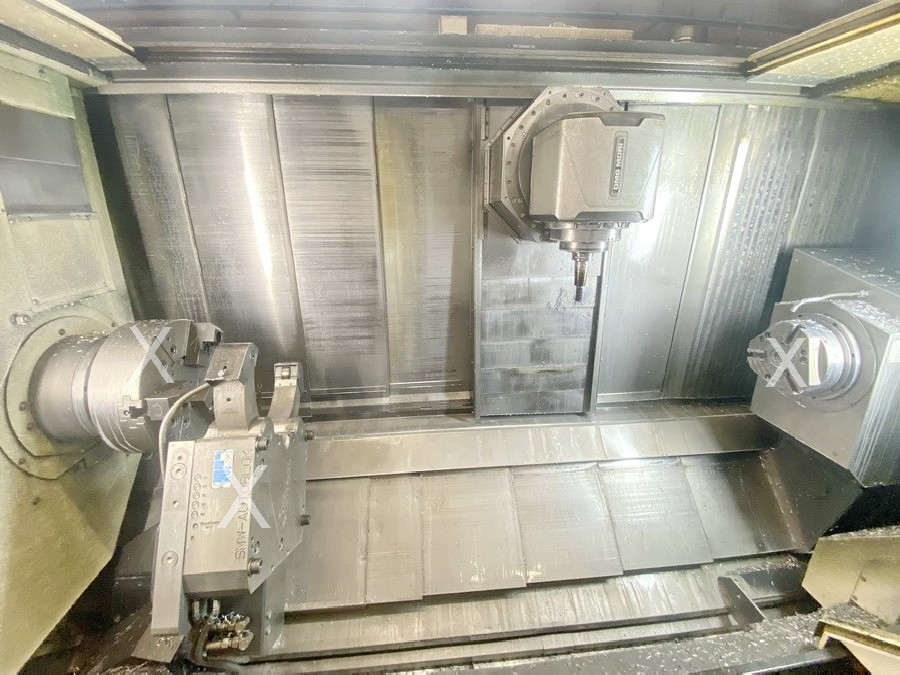

- Haupt- Gegen- und Frässpindel
- Betriebsstunden: Strom-Ein: ca. 28.007h / Spindellauf: ca. 11.868h

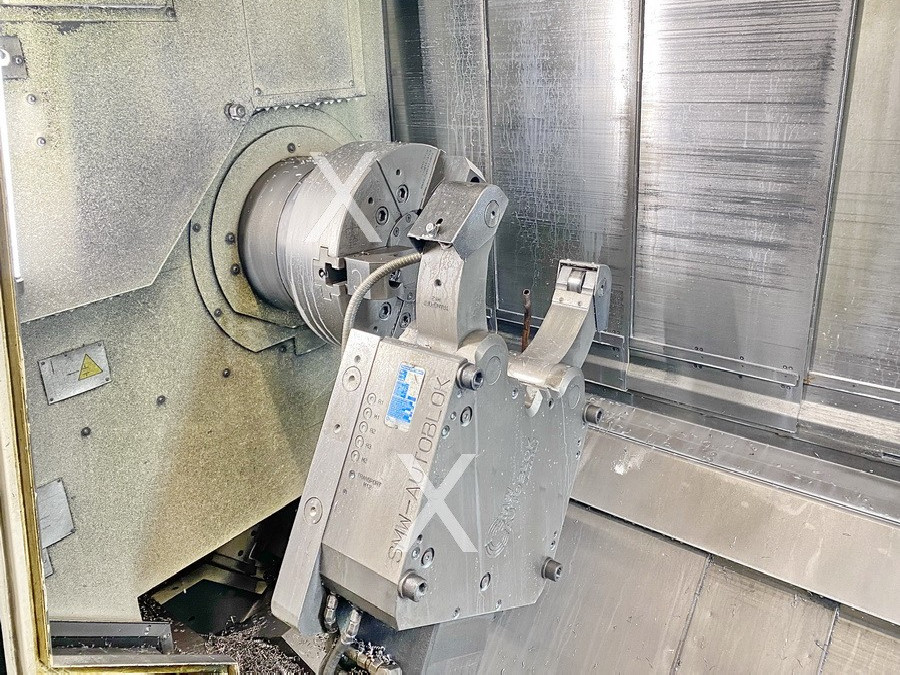

- inkl. Lünettenschlitten
- Futterspüleinrichtung an der Hauptspindel, außen
- Futterspüleinrichtung an der Gegenspindel, außen
- Kühlmittelzuführung durch die Gegenspindel
- Scheibenreinigung der Sicherheitsscheiben beider Arbeitstüren mit Druckluft
- Außermittige Dreh- und Fräsbearbeitung
- Fräsen von Verzahnung im Abwälzverfahren
- Technologiezyklus zur Anwendung einer alternierenden Drehzahl für
schwingungskritische Aufspannungen

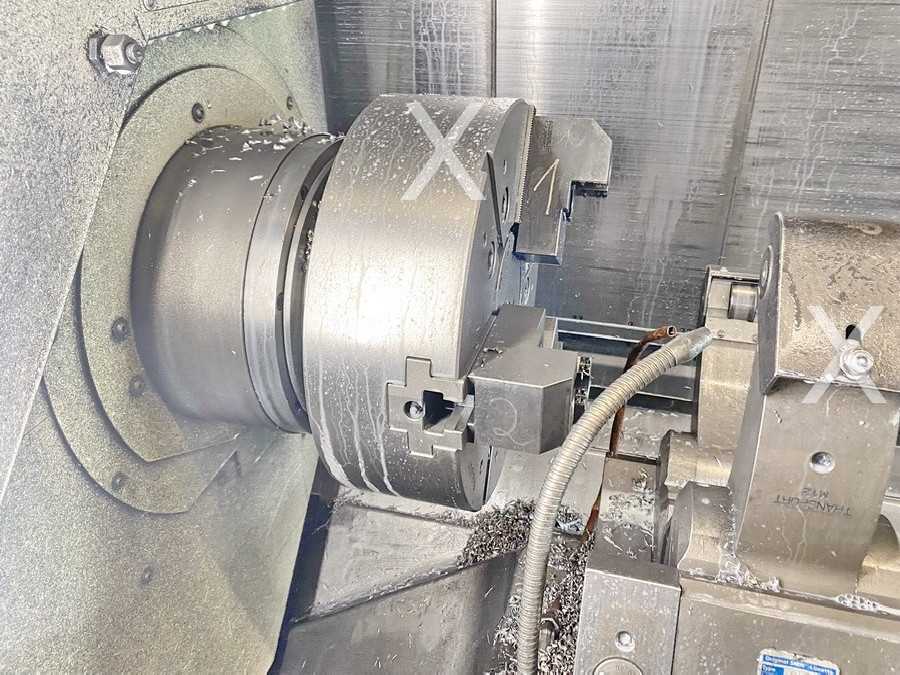

- OHNE Dreibackenfutter (Haupt- und Gegenspindel)
- OHNE Lünette (nur Träger)
- OHNE Werkzeuge
- OHNE Absaugung
- OHNE Messtaster
