| Make | DÖRRIES-SCHARMANN |
| Type of machine | CONTUMAT VCE 2000/160 |
| Year of manufacture | 1991/ rec. 2010 |

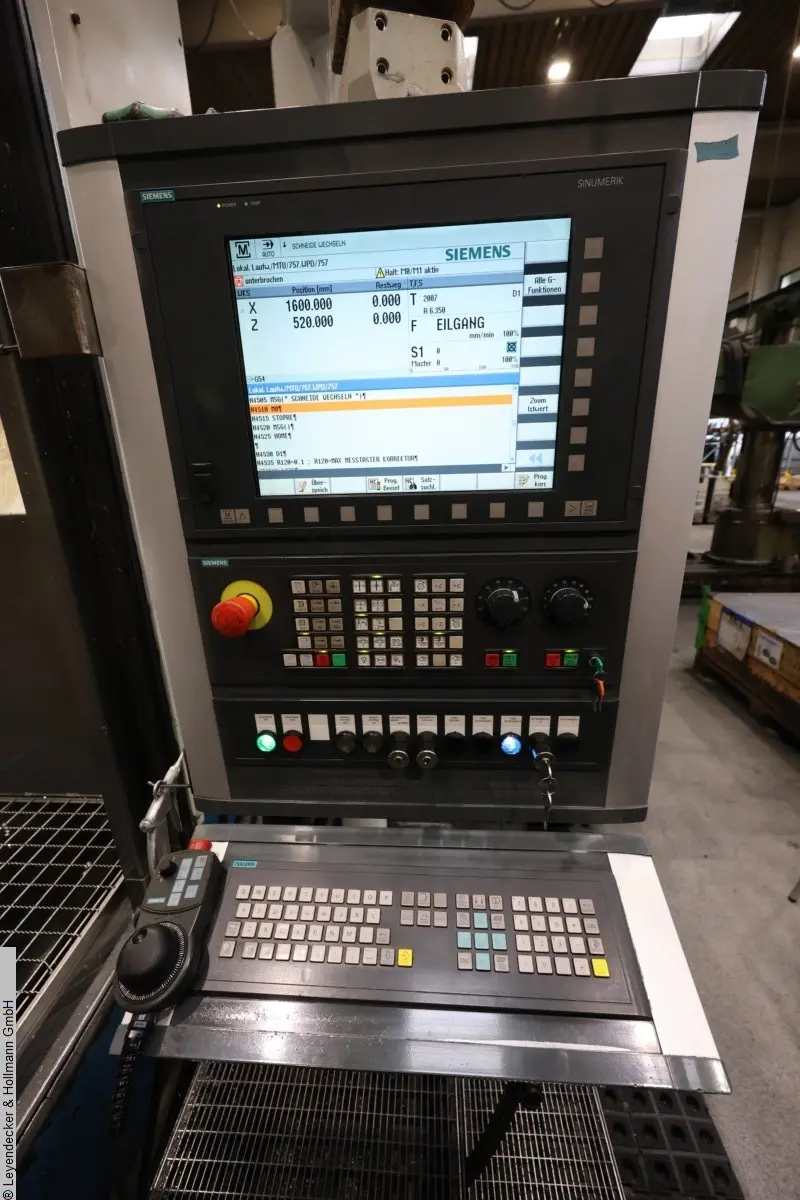

| Control system | Siemens Sinumerik 840 Dsl |
| Control | CNC |
| Machine's weight | 33 t |
| Overall dimensions | 10 x 5 x 6,5 m |
| Swing | 2000 mm |
| Turning height | 1800 mm |
| Cross beam vertical travel | 1200 mm |
| Faceplate torque | 50000 Nm |
| Delivery period | nach Vereinbarung |
| Price |
Auf Anfrage |
Maschinenart: Karusselldrehmaschine - Einständer
Drehzahlreihe: 2,8-315 U/min
Querbalkenverstellung - horizontal: +/- 1150 mm
Meißelschieber - Vertikaler Weg: 1500 mm
Meißelschieberquerschnitt: 240 x 240 mm
Eintauchdurchmesser Min.: 340 mm
Schnittkraft: 50 kN
Drehzahlbereich Stufe 1: 2,8 - 80 U/min
Drehzahlbereich Stufe 2: 12 - 315 U/min
Aufspanngewicht: 12000 Kg
Antriebsleistung der Planscheibe: 105 kW
Weitere Technische Daten:
- Vorschubbereich Drehstromservomotore: 1-3000 mm/min; 0,01-50 mm/U
- Querbalkenverfahrgeschwindigkeit: 425 mm/min
Ausstattung/Zubehör
- Drehhöhe erhöht (+600 mm)
- Vergrößerung z-Achse auf 1500 mm
- Magazinplätze: 20 Plätze
- Magazinart: Tellermagazin
- Max. Werkzeuglänge: 525 mm
- Späneförderer
- Werkstückmessen
- Renishaw Messtaster
- Kühlmittelbehälterinhalt: ca. 2000 Liter
- Kühlmittelpumpe Fördervolumen: 60 Liter/min bei 2 bar
Überarbeitung:
- Umfangreich Überarbeitet in 20120 durch Siemens Industry München
- Überarbeitet wurde unter anderem: Steuerung, Verkabelung, Motoren, Meßsysteme, usw.
- Weitere Infos sind in der PDF zu finden
