| Make | EHLMANN |
| Type of machine | Picomax 21M |
| Year of manufacture | 2017 |
| Control system | NC |
| Tool holder | SF 32 Fehlmann |
| x-travel | 450 mm |
| y-travel | 260 mm |
| z-travel | 450 mm |
| Total power requirement | 2,9 kW |
| Rapid feed | 0-2000 mm/min |
| Speed range | 50-6.300 U/min |
| Power supply | 400V/50Hz |
| Control | NC |
| Machine's weight | 900 kg |
| Operating time | 2060 h |
| Overall dimensions | 1700 x 1350 x 2000 mm |
| Feed | 0-2000 mm/min |
| Boring spindle travel | 110 mm |
| Number of axes | 3 St. |
| Miscellaneous accessories |  |
| Work table | 450 x 260 mm |
| Delivery period | Sofort |
| Price |
Auf Anfrage |
Maschinenart: Fräsmaschine - Vertikal

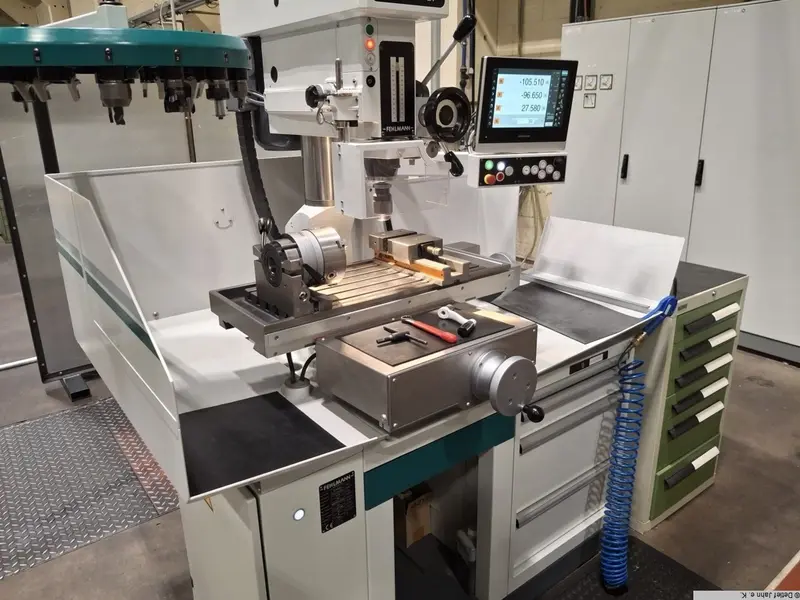

Präzisions-Fräs-, Bohr- und Koordinatenmaschine FEHLMANN Picomax 21M
Die Maschine ist wenig genutzt u. befindet sich in einem top Zustand.
Das Zubehör ermöglicht fast jede Form der Bearbeitung von Einzelteilen,
ausgenommen Konturen.
Baujahr 2017
Einschaltstd. 2060
Platzbedarf Breite/Tiefe/Höhe 1700x1350x2000

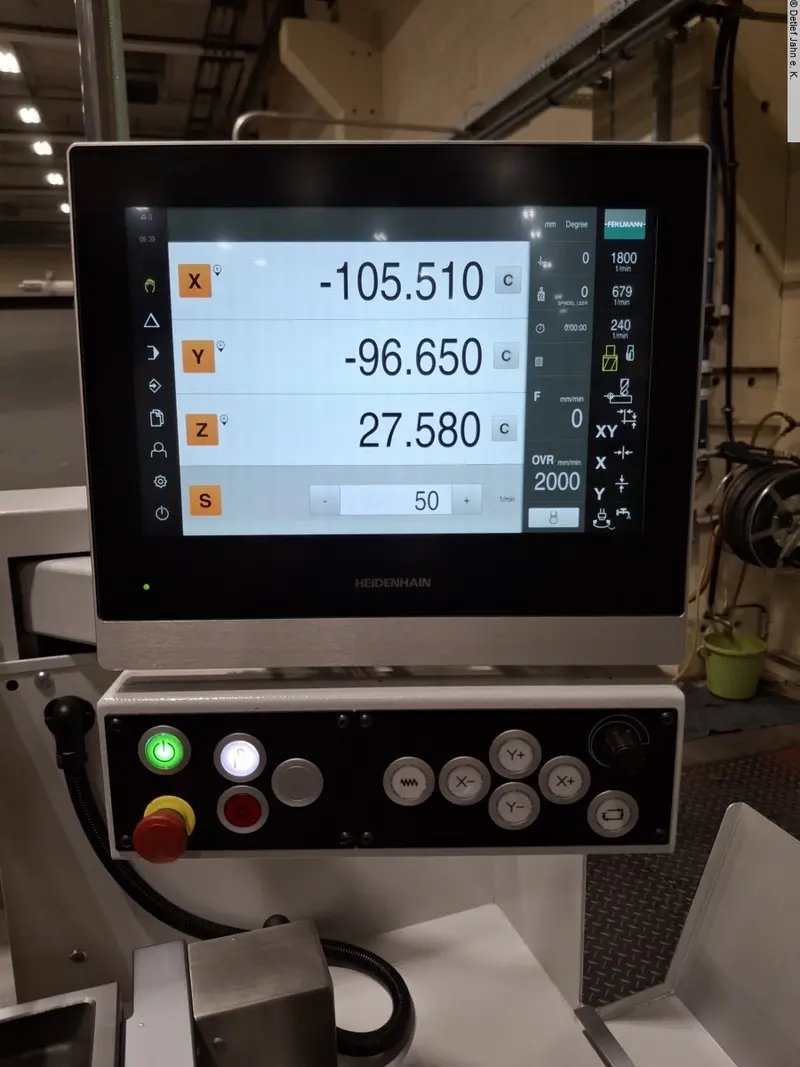

- Heidenhain Positip 8013 Active m. Touchscreen
- elektronische, stufenlose Regelung Spindeldrehzahl 50-6300 U/min
- Leistung 2,9 KW, max. 40 Nm
- Vorschub 0-2000 mm/min manuell regel- u. progammierbar
- Gewicht ca. 950 kg
- Werkzeugschnellwechselsystem SF 32
- Gewindeschneiden rechts/links
- LED-Beleuchtung

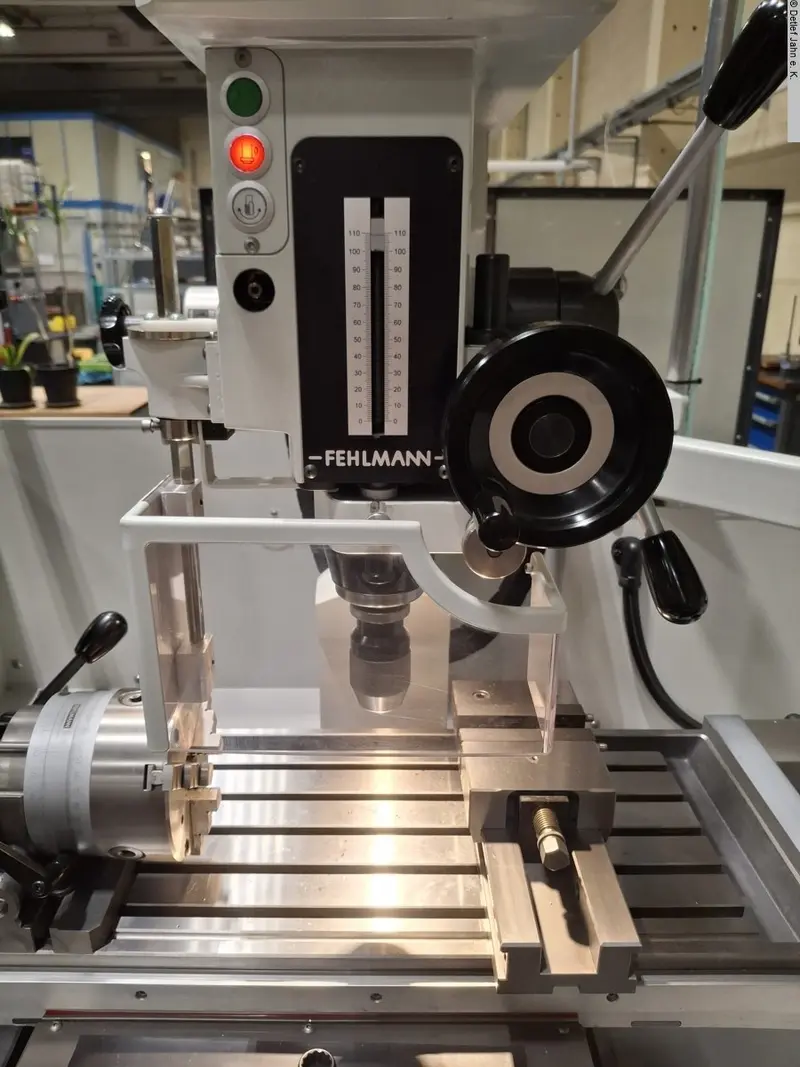

- Verstellwege: 450 mm (Säule), 110 mm (Pinole)
- einstellbarer Anschlag f. Pinole
- Maschinensockel m. eingebautem Werkzeugschrank m. Ablage f. Spindelwerkzeuge
- Feintiefenzustellung Z-Achse über Handrad

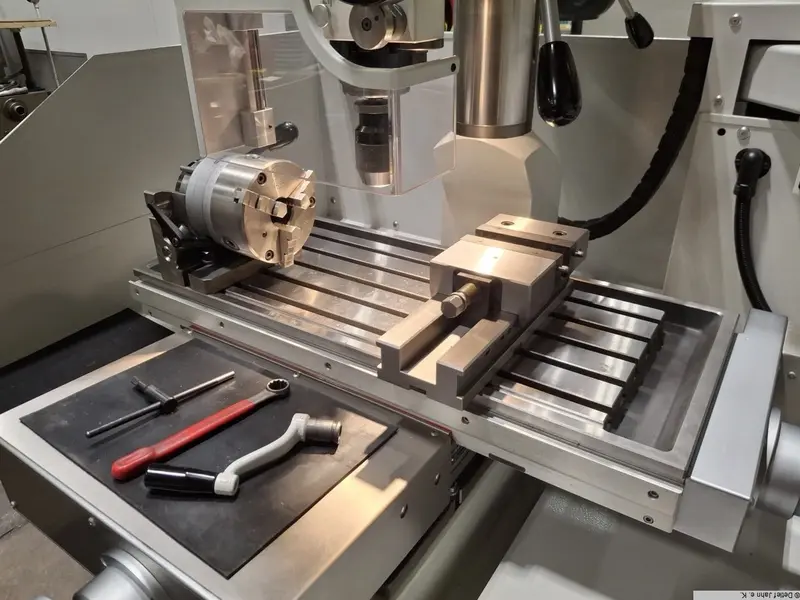

- Koordinatentisch KS 323 M f. manuelle u. automatische Positionierung
- direktes Messsystem in X u. Y, Verfahrwege X/Y 450 x 260
- Sinustisch Fehlmann
- Teileinrichtung Fehlmann, Rastung 15-120 Grad einstellbar, jeder
Zwischenwinkel möglich
- Futter Röhm Dmr 140 m. Durchlass 40 mm f. Teileinrichtung
- Zangenaufnahme ER32 incl. 18 Spannzangen f. Teileinrichtung
- Schraubstock Allmatic 160 mm m. integriertem Anschlagsystem (Anschlagbolzen
in Backen)
- 4/6 Kant-Teileinrichtung f. Spannzangen 5c (ohne Spannzangen)
- Drehfutter Röhm Dmr 160 f. Aufspannung im Schraubstock

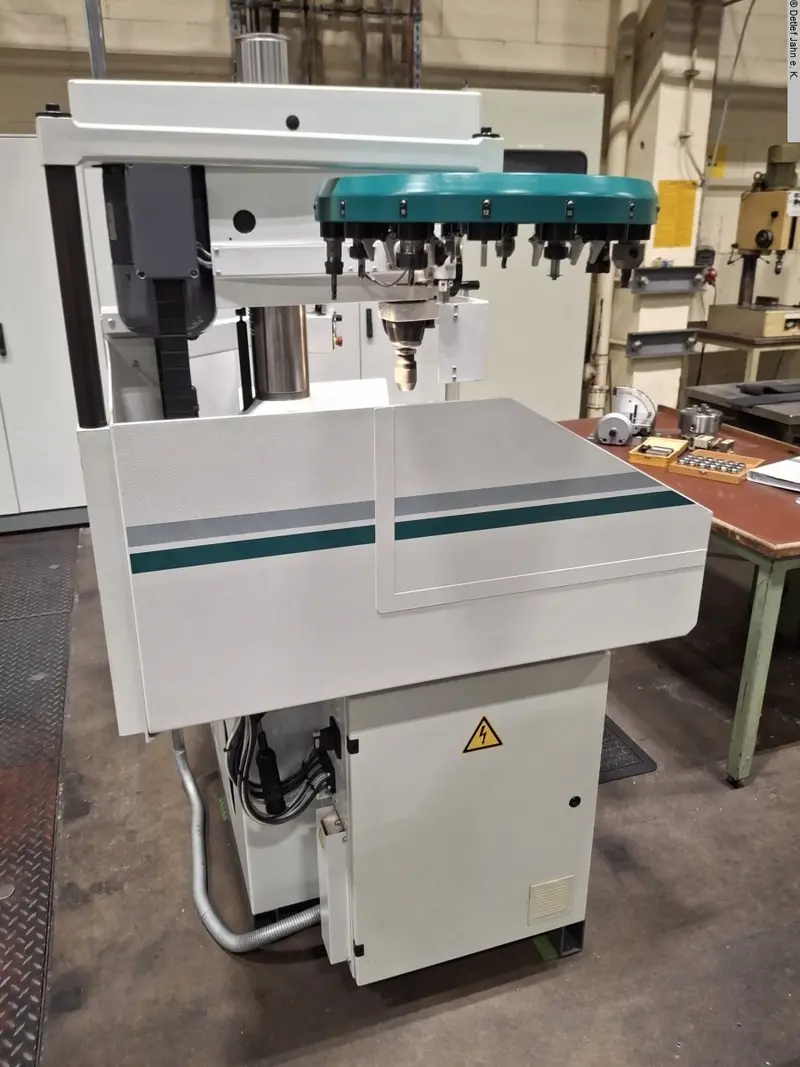

- Werkzeugmagazin m. Schwenkarm f. 15 Werkzeuge SF32
- Werkzeugspannvorrichtung SF32
- 20 Sück Schnellwechseleinsatz SF 32 (Spannzangen, Messerköpfe, Fräser)
- 18 Stück Spannzange ER 16
- 35 Stück Spannzange ER 25
- Kantentaster u. Einsatz SF32 m. Feinhebelmessgerät zum Ausrichten
- Vorbereitung f. elektron. Taster
- div. Fräswerkzeuge bis Dmr 20
- technische Dokumentation elektronisch u. auf Papier
- Heidenhain Betriebs- u. Programmieranleitung Positip 8013
- Maschine ist ohne Kühlmitteleinrichtung
Steuerungsfunktionen
- manuell sowie halbautomatische Bearbeitung (Hand, MDI, NC, Z-Achse v. Hand)
- Speicherung von Drehzahlen, Werkzeugdaten, Nullpunkten u. Programmen
- Abarbeitung v. Linearsätzen, Lochmustern, Rechtecktaschen, keine Kreistasche
(PTP-Steuerung)
- Druckerausgang, Dateiim- u. Export
Sold
