| Make | ERMAK |
| Type of machine | SPEED BEND PRO 4.320 |
| Year of manufacture | |
| Control system | sorgt für eine langlebige und zuverlässige Leistung. Darüber hinaus |
| Total power requirement | 30.0 kW |
| Operational weight | 22064 kg |
| Dimensions L x W x H | 5350 x 2450 x 3150 mm |
| Control | CNC |
| Bending length | 4100 mm |
| Distance between columns | 3600 mm |
| Table width | 220 mm |
| Operating speed | 10.5 mm/sec |
| Reverse speed | 150 mm/sec |
| Installation height | 650 mm |
| Pressure | 320 t |
| Oil quantity | 400 ltr. |
| Operating voltage | 400 Volt |
| Regular feed | 375 mm |
| - | 410 mm |
| Table height | 900 mm |
| Slide lowering speed | 140 mm/sec |
| Delivery period | nach Absprache |
| Price |
Auf Anfrage |
Maschinenart: Abkantpresse - hydraulisch

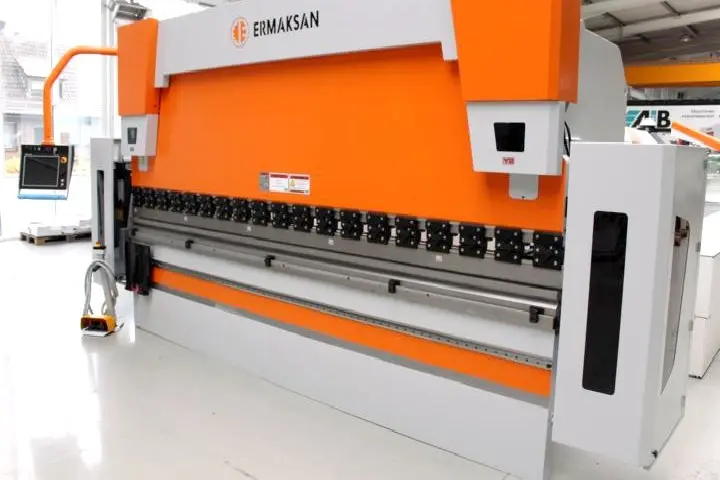

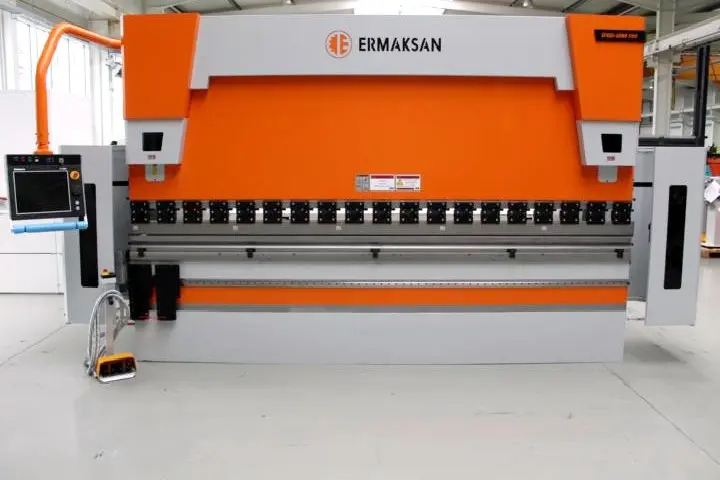

Die SPEED BEND PRO Kantbank von ERMAK ist eine äußerst vielseitige, produktive
und präzise gesteuerte Maschine, die in verschiedenen Abkantlängen von 1.270 mm
bis zu 6.000 mm erhältlich ist. Sie bietet eine breite Auswahl an Presskräften
von 40-1500 Tonnen, um Ihren individuellen Anforderungen gerecht zu werden.
Diese CNC-gesteuerte Kantbank kann auch als Tandem-Maschine erweitert werden,
was Ihnen eine große Flexibilität bei den Kantlängen ermöglicht. Sie verfügt
über zahlreiche Funktionen, die eine einfache und sichere Bedienung
gewährleisten. Das robuste Maschinenkonzept in Verbindung mit der präzisen CNC-
bietet die Maschine eine Vielzahl von Erweiterungs- und
Ausstattungsmöglichkeiten, um sie individuell an Ihre Bedürfnisse anzupassen.

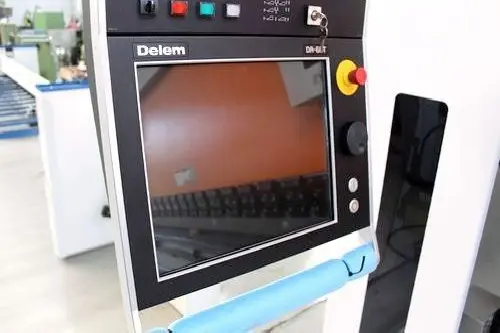

Die CNC Grafiksteuerung DELEM DA ermöglicht eine bequeme Bedienung über
Touchscreens und bietet ein umfassendes Sicherheitspaket. Die Maschine kann
einfach über einen LCD-Touchscreen gesteuert werden, der am linken Schwenkarm
angebracht ist. Die Biegevorgänge werden durch Betätigung eines Fußschalters
gestartet. Zusätzlich zu dieser Sicherheitsmaßnahme wird der Benutzer durch
einen Sicherheitslaser im Arbeitsbereich und eine rückseitige Lichtschranke
geschützt. Über die CNC-Steuerung der Kantbank werden automatisch Presskraft,
Biegetoleranz, Bombierungseinstellung, Prägekraft und Werkzeug-Sicherheitszonen
---------------------------------------------------------
SPEED BEND PRO elektro-hydraulische Abkantpresse mit :
vergrößerter Einbauhöhe
vergrößertem Zylinderhub
vergrößerter Ausladung
---------------------------------------------------------
Ausstattung:
- DELEM CNC Steuerung Modell "DA-66T" Graphik/Touchscreen
2D grafischer Touchscreen Programmierbetrieb
3D Darstellung in Simulation und Produktion
17" Farbbildschirm TFT mit hoher Auflösung
Biegefolgeberechnung
Produktprogrammierung und Darstellung in wirklicher Größe
USB Schnittstelle
- schwenkbare Touchscreen Steuerungseinheit, vorne links
- CNC gesteuerte Achsen : Y1 - Y2 - X - R - Z1 und Z2, sowie CNC-Bombierung
- CNC elektro-motorischer gesteuerter Hinteranschlag
Verfahrweg : X Achse .. 800 mm // R Achse .. 250 mm
Verfahrgeschwindigkeit : X Achse .. 500 mm/s // R Achse .. 350 mm/s
auf Kugelumlaufspindeln
CNC gesteuerte elektro-motorische Anschlagfinger Z1 + Z2

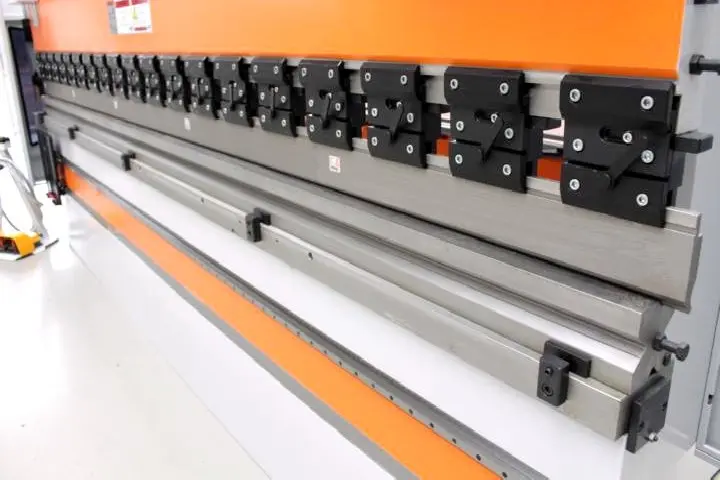

- geteiltes Rehfuß-Oberwerkzeug : ROLLERI 135.85.R08, "System A"
inklusive Schnellwechselklemmung
inklusive Bombiervorrichtung in der Werkzeugaufnahme
- 1x universal wendbarer Matrizenblock
- Sicherheitseinrichtung hinten : Lichtschranke
- BOSCH/HOERBIGER Hydraulik-Komponenten

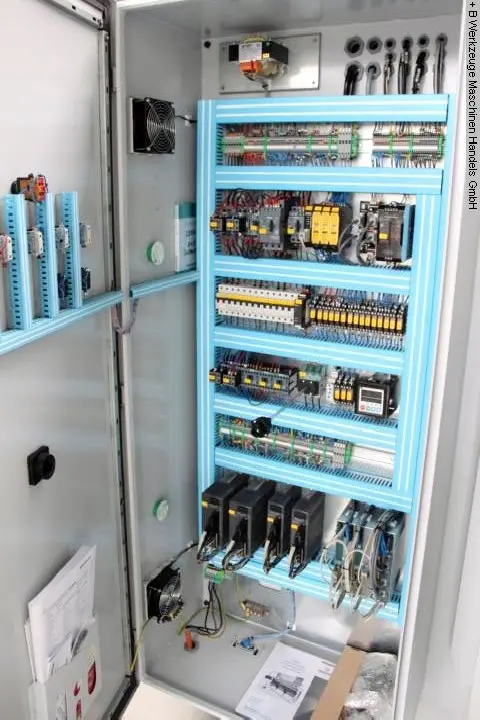

- SIEMENS Elektro-Komponenten
- FIESSLER AKAS Laserschutzeinrichtung vor der Maschine (inkl. FPSC)
- 2x vordere Auflegearme mit SLIDING-System (HIWIN Gleitlager)
- 1x freibewegliche Doppelfußbedienung
- CE-Zeichen / Konformitätserklärung
- Bedienungsanleitung inkl. Schalt- & Hydraulikplan
