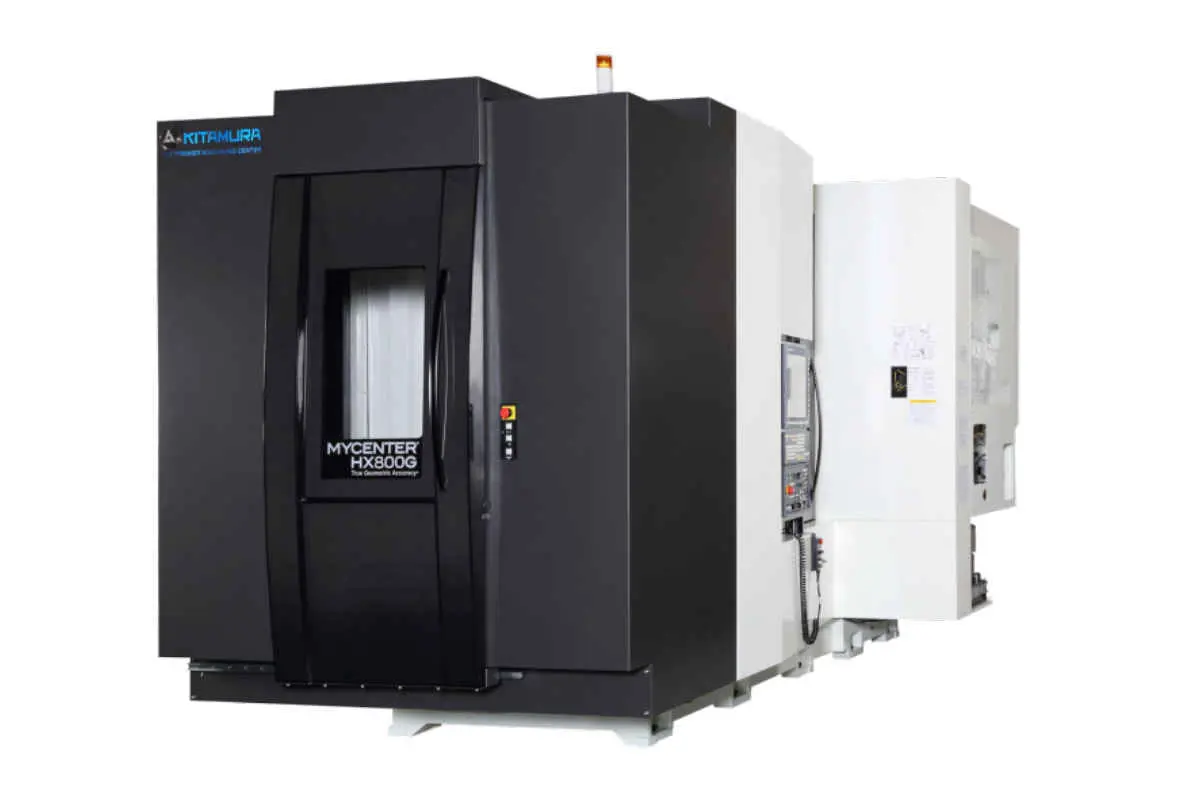

Make | KITAMURA |
Type of machine | Mycenter HX800G |
Year of manufacture | neu |
Control system | Arumatik-Mi |
Tool holder | #50 NST (HSK-A100 Option) |
x-travel | 1550 |
y-travel | 1300 |
z-travel | 1400 |
Speed range | 35 bis 12.000 U/Min. (8.000 U/Min. 0ption) |
max. Table load | 3.000 kg mit Einschränkungen |
Table dimensions | 800 x 800 mm |
Number of tools in the magazine | 50 Werkzeuge (Opt. 62,100,150, 200, 248, 298) |
Spezifikationen
Tisch
Tischindexierung 0,001 Grad (4. Achse)
Gewindebohrung M16 x 2,0 × 49
Maximaler Werkstück-Durchmesser ø 1.525 mm
Maximale Werkstück-Höhe 1.550 mm
Verfahrwege
Verfahrweg X-Achse 1.550 mm / Doppel-Rollspindel Antrieb
Verfahrweg Y-Achse 1.300 mm / Doppel-Rollspindel Antrieb
Verfahrweg Z-Achse 1.400 mm / Doppel-Rollspindel Antrieb
B-Achse 0 bis 360 Grad (vollwertige 4. Achse)
Abstand von der Tischoberfläche zur Spindelmitte 100 – 1.400 mm
Abstand von der Tischmitte zur Spindelnase 150 – 1.550 mm
Spindel
Antriebsverfahren Getriebespindel
Spindelmotor 40 kW (54 PS) AC/15 Min. / 22 kW (30 PS) AC
Eilgänge
Eilgänge X, Y, Z 60 m/Min.
Vorschubgeschwindigkeit X, Y, Z 60 m/Min.
Drehgeschwindigkeit (B-Achse) 12.000 Grad/Min.
Palettenwechsler
Anzahl der Paletten 2
Wechselzeiten 30,0 Sekunden
Werkzeugwechsler
Werkzeug Vorwahl Bidirektional, Festplatz
Werkzeugaufnahme CT (BT) 50
Max. Werkzeuggröße ø 125 mm / ø 320 mm
Max. Werkzeuglänge 650 mm
Max. Werkzeuggewicht 35 kg
Werkzeugwechselzeit –
Werkzeug zu Werkzeug 2,3 Sekunden
Span zu Span mind. 6,0 Sekunden
Anschlusswerte
Leistungsaufnahme 200 VAC, 3 Phasen
Luftbedarf 0,5 Mpa, 350 L/Min.
Abmessungen der Maschine
Platzbedarf (L x B)
Maschinenhöhe
Nettogewicht Maschine
Steuerung
Arumatik®-Mi Steuerung
