| Make | PFAUTER |
| Type of machine | PSA 300 |
| Year of manufacture | 1998 |

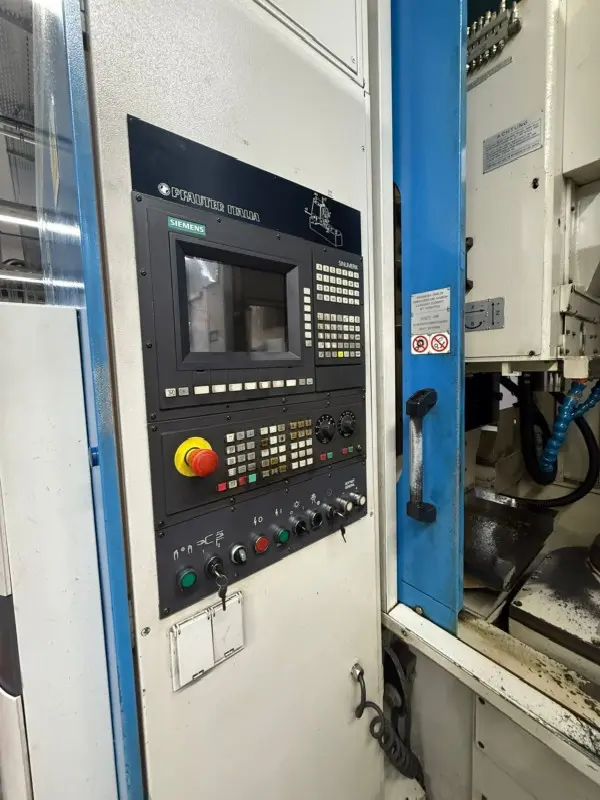

| Control system | Siemens Sinumerik 840 C |
| Total power requirement | 48 kW |
| Max. workpiece weight | 1000 kg |
| Control | CNC |
| Machine's weight | 11 t |
| Tool diameter | 7 " |
| Overall dimensions | 4,27 x 3,11 x 2,87 m |
| Opening in the work table | 40 mm |
| Number of feeds (stepless) | 130 - 1300 Hub/min |
| Voltage | 400 V |
| Main spindle point size | SK 45 |
| Mains frequency | 50 Hz |
| Delivery period | sofort |
| Price |
Auf Anfrage |
Maschinenart: Zahnradstossmaschine
Max. Teilkreisdurchmesser Außenverzahnung: 300 mm
Max. Teilkreisdurchmesser Innenverzahnung: 300 mm
Max. Außendurchmesser Werkstück (Ausrüstung): 450 mm
Modul -: 6
Verzahnungsbreite -: 100 mm
Max. Schrägungswinkel (mit Werkzeug Ø 125 mm): +/- 45 °
Mindestabstand Tischfläche - Werkzeugspindel: -55 / +300 mm
Höchstabstand Tischfläche - Werkzeugspindel: 200 mm
Maximaler Abstand Tischfläche - Werkzeugspindel: 350 mm
Manuell Ständerseitenverschiebung: +/- 25 mm
Manueller Schwenkwinkel der Werkzeugspindel: +/- 0,5 °
Max. Werkzeugdrehzahl: 15 UpM
Max. Werkstückdrehzahl: 27 UpM
Max. Leitungsstrom: 70 A

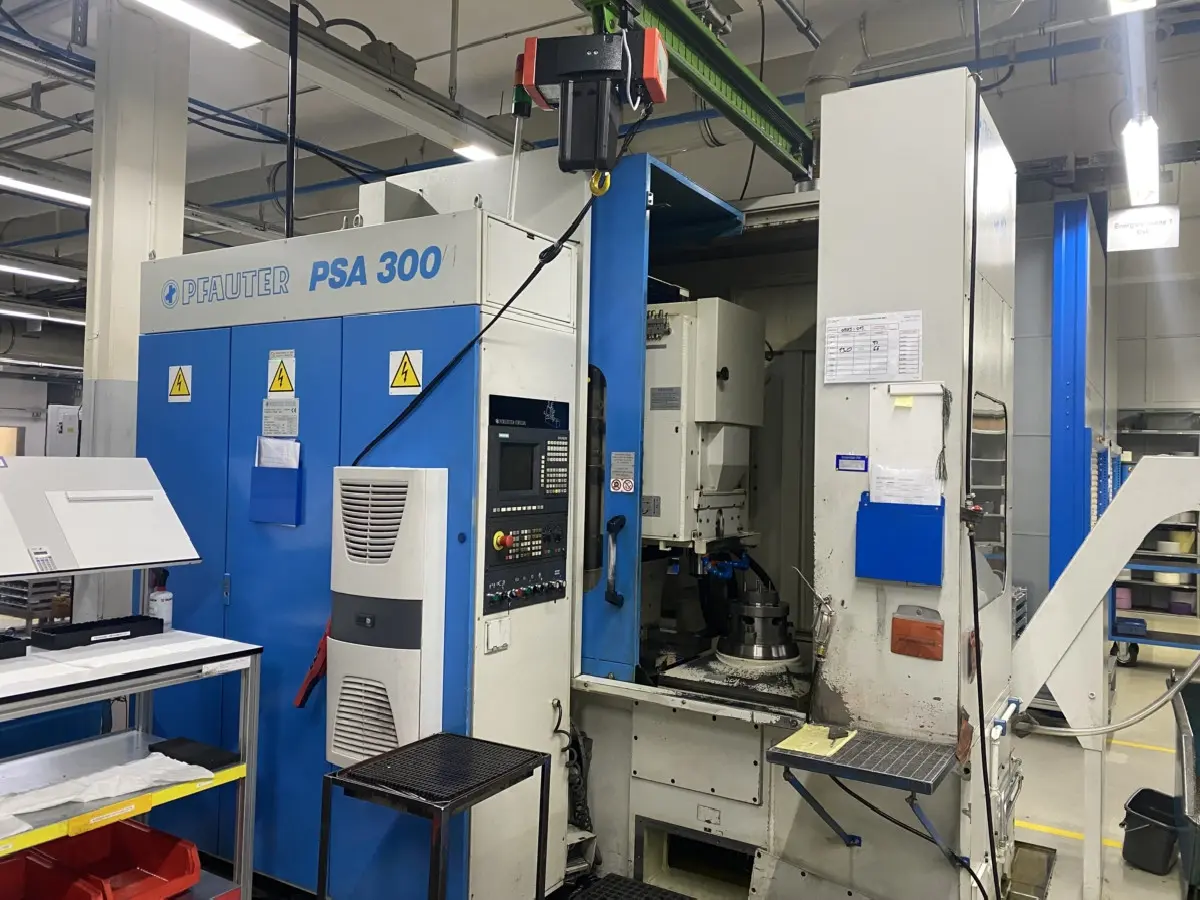

Wälzstossmaschine Gleason PFAUTER Mod. PSA 300
Die CNC Modular-Verzahnungsmaschine mit Schälmesser für die Bearbeitung von
Außen- und Innen- Zylinderzahnrädern, mit gerader oder schräger
Evolentverzahnung, sowie jedes weiteren mittels Abwälz- oder
Teilungsstoßvorgang erhältlichen Profils. Der Arbeitszyklus wird von einer CNC
Einheit, mit einer spezifischen Software für die Bearbeitung der Zahnräder,
gesteuert.
Einsatzbereich --> Die PSA 300 wurde für die Fertigung von:
- Zahnrädern mit gerader Außenverzahnung
- Zahnrädern mit gerader Innenverzahnung
- Zahnrädern mit äußerer Schrägverzahnung
- Zahnrädern mit interner Schrägverzahnung
