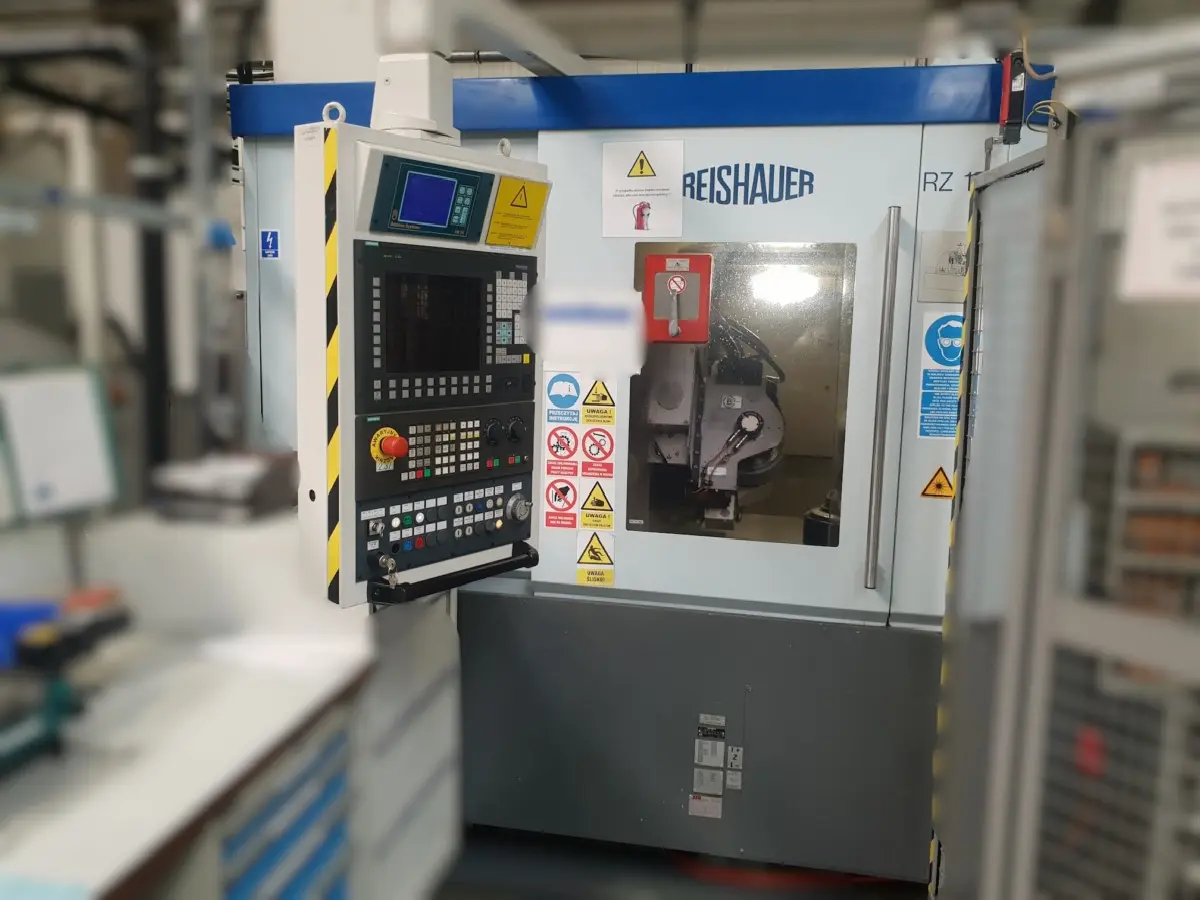

| Make | REISHAUER |
| Type of machine | RZ 150 |
| Year of manufacture | 2006 |
| x-travel | 190 mm |
| y-travel | 160 mm |
| z-travel | 100 mm |
| Operational weight | 8,5 t |
| Speed range | 5200 U/min |
| Control | CNC |
| Wheel width | 100 mm |
| Cutting speed | von 100 Metern pro Sekunde, das Polierschleifen und das |
| Delivery period | sofort |
| Price |
Auf Anfrage |
Maschinenart: Zahnflankenschleifmaschine
Raddurchmesser -: 150 mm
Modul -: 3
Modul -: 1
Schwenkwinkel der Arbeitsspindel: +/- 40 °

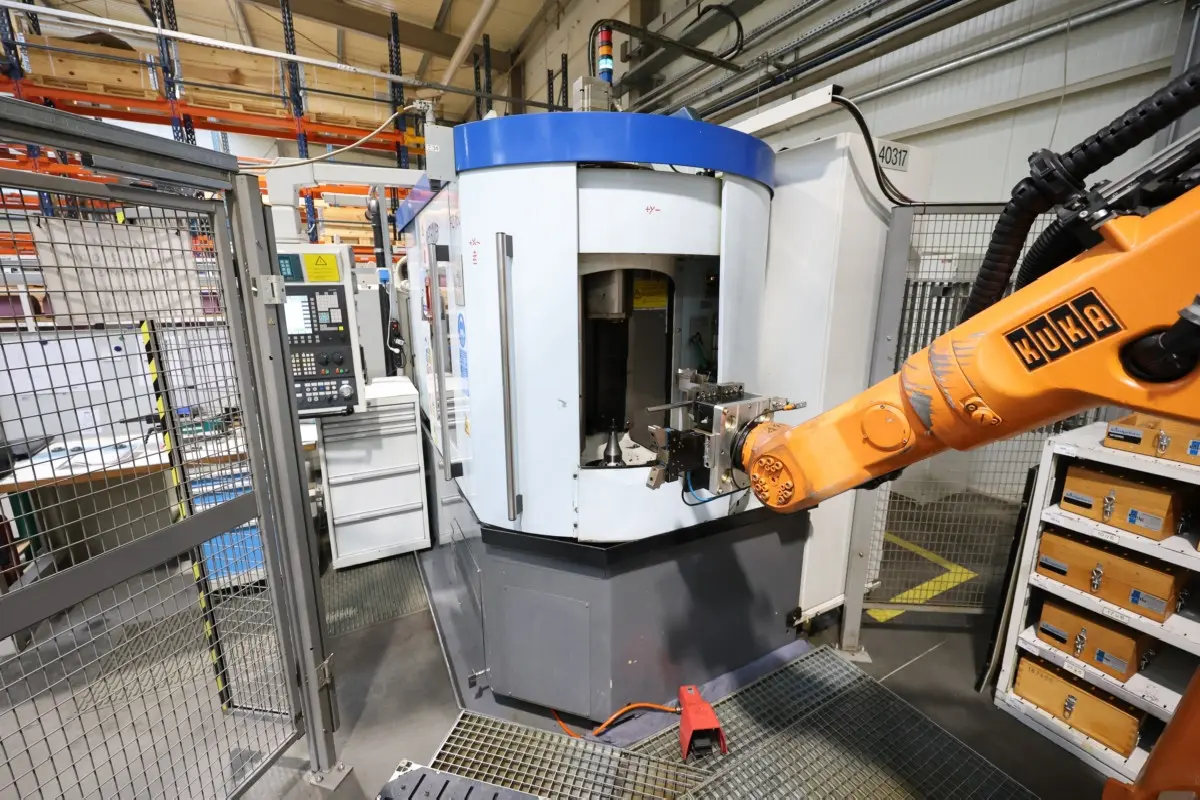

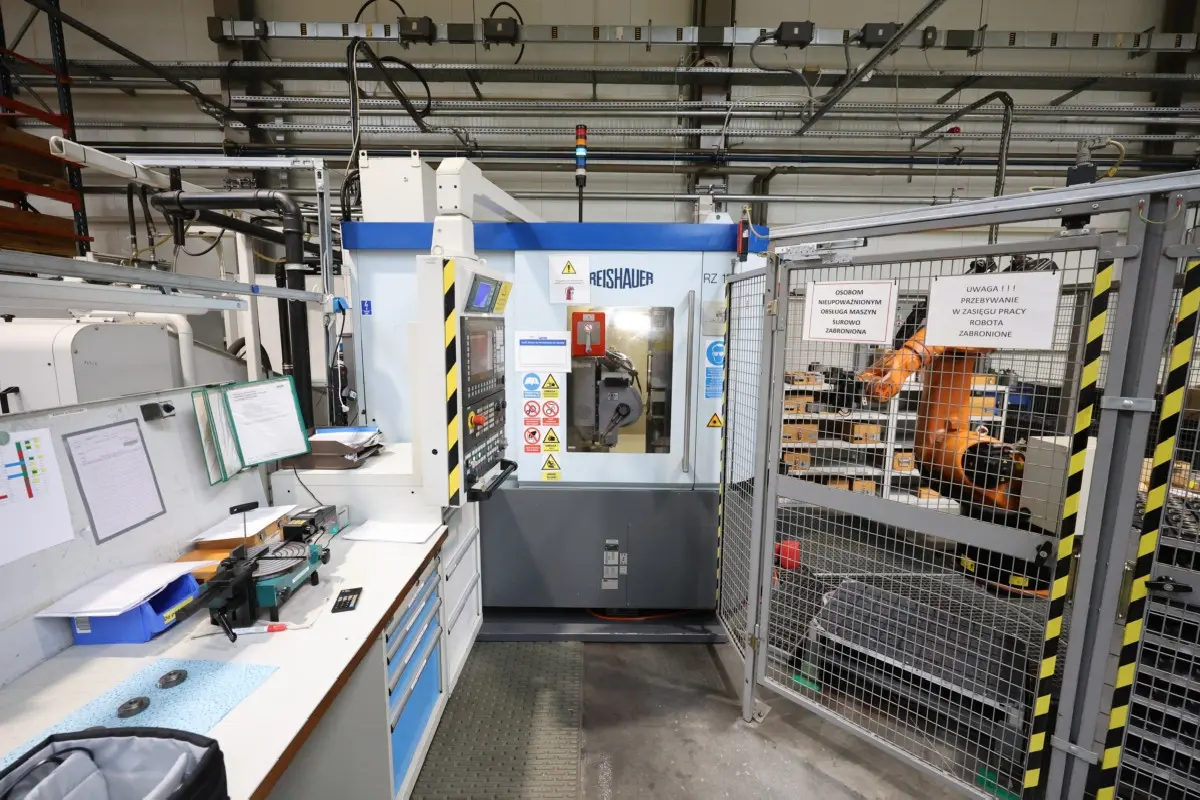

mit KUKA Roboterbeladungssystem
ZWEISPINDEL-TECHNOLOGIE
Das Zweispindelkonzept verkürzt die Zykluszeit markant und garantiert den hohen
Produktionsausstoss der Reishauer Wälzschleifmaschine. Während des
Schleifvorgangs eines Zahnrads wird auf der zweiten Werkstückspindel das zuvor
geschliffene Werkstück entladen, das nächste zu schleifende Zahnrad geladen und
einzentriert.
REISHAUER WÄLZMODUL
Das Wälzmodul koordiniert die komplexen Achsbewegungen des Wälzschleifprozesses
und erzeugt die exakte Geometrie des Werkstückes. Reishauer verlässt sich
ausschliesslich auf das eigenentwickelte Wälzmodul. Dadurch sind wir genauer
und setzen weiterhin die technologischen Standards.
REVOLUTIONÄRE VERFAHREN
Durch das gezielte Weiterentwickeln des Schleifverfahrens hält Reishauer seit
Jahrzehnten die Technologieführerschaft in der Hartfeinbearbeitung von
Zahnrädern. Beispielhaft dafür steht das Schleifen mit einer
topologische Schleifen
Ausstattung/Zubehör:

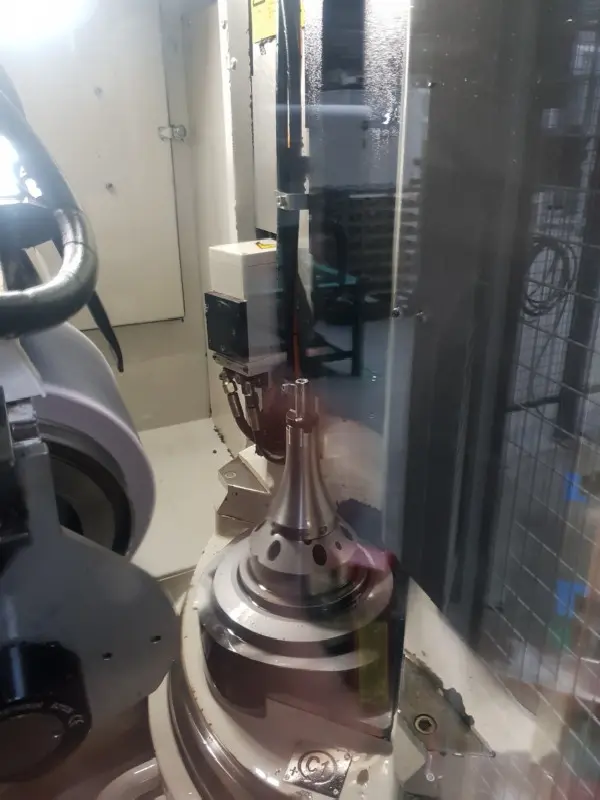

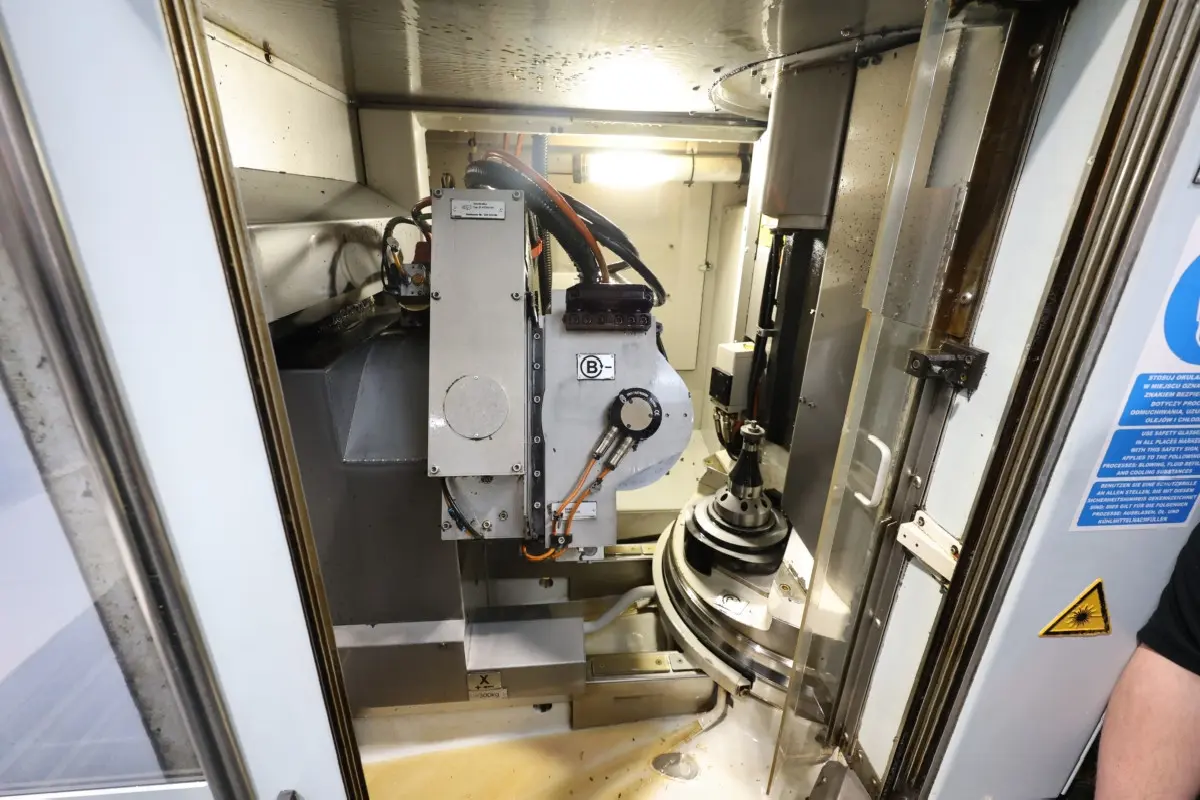

- Revolver mit 2 Werkstückspindeln und Abrichteinheit
- Gegenhalter
- 3 St. Werkstückspannvorrichtungen
- Einmitteleinrichtung mit Sensor

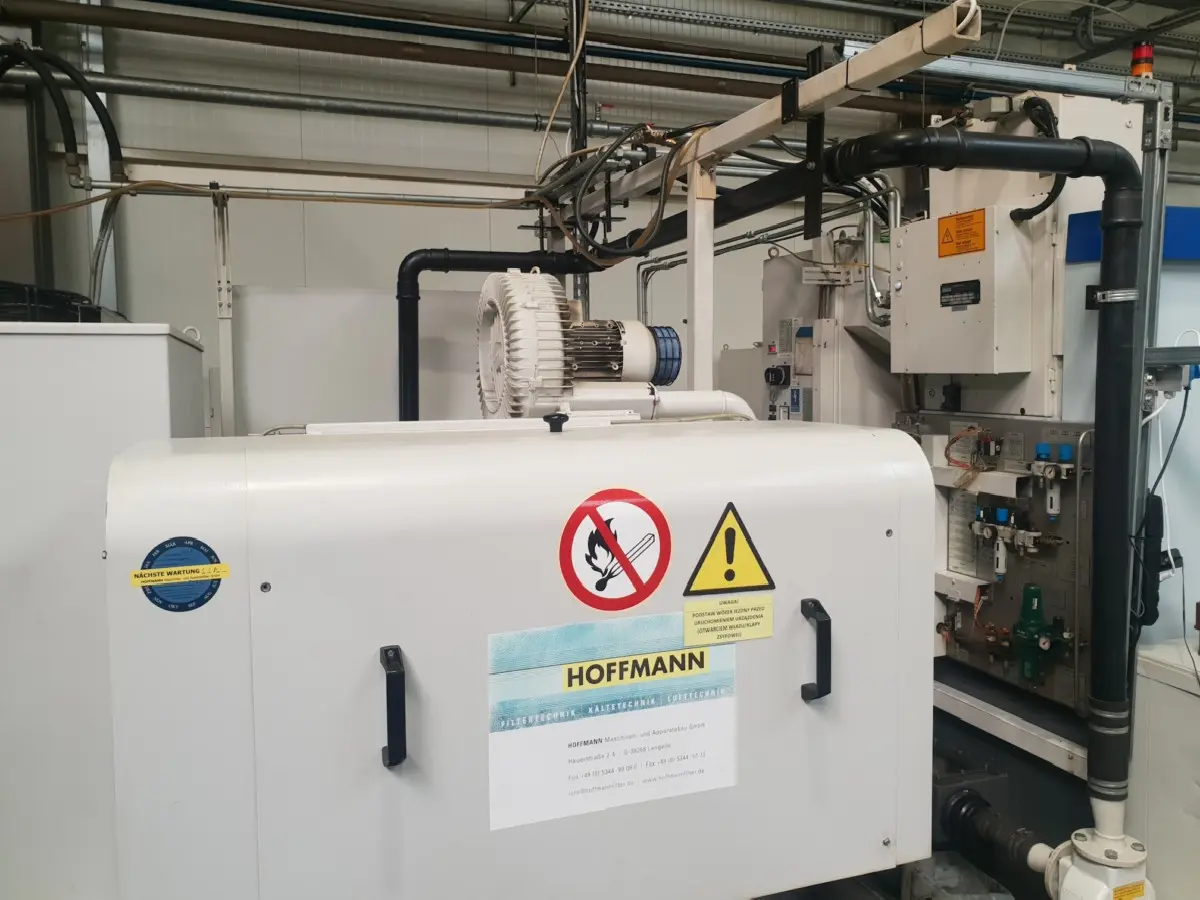

- Hoffmann Filteranlage
- 1 Flansch mit Schleifscheibe
- Kuka Roboter
- Sicherheitsvorrichtungen für Transport
- Dokumentation
