| Make | Studer |
| Type of machine | S 40 CNC |
| Year of manufacture | 1993 |
| Max. grinding length | mm |
| Max. workpiece weight | kg |
| Grinding diameter | mm |
| Price | € 000 |
Steureung: GE FANUC Series 16-GC
Betriebsstunden: 42727
Technische Daten
Spitzenhöhe: 175 mm
Spitzenweite: 1000 mm
Werkstückgewicht zwischen Spitzen max.: 130 kg
Werkstück Abmessungen:
Schleifscheibe links:
Durchmesser: 400 mm
Breite: 80 mm
Bohrung: 127 mm
Schleifscheibe rechts:
Durchmesser: 400 mm
Breite: 80 mm
Bohrung: 127 mm
B-Achse Auflösung max.: 5 °
B-Achse Schwenkbereich (Automatisch): 15° + 205 °
Schleifscheibendrehzahlen:
Anzahl (Stufen): 2 kein (leer)
bis: 1670 / 2110 U/min
Umfangsgeschwindigkeit: 35 m/s
Schleifspindelstock drehbar: 5 °
mit Hirthverzahnung
Längsschlitten:
Max. Weg: 1050 mm
Auflösung: 0.0001 mm
Vorschubgeschwindigkeit von: 0.0001 - 10000 mm/min
Querschlitten:
Max. Weg: 275 mm
Auflösung: 0.0001 mm
Vorschubgeschwindigkeit von: 0.0001 - 10000 mm/min

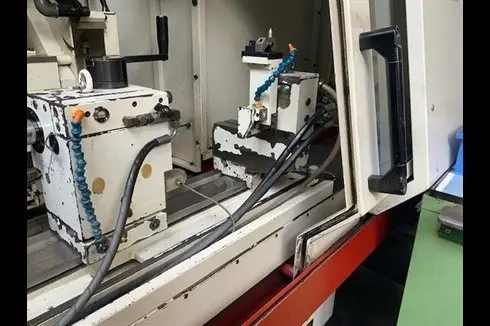

Werkstückspindelstock:
Drehzahlen:
von: 30 U/min
bis: 750 U/min
Drehbar: 90 °
Spindelkonus: MK: 5 kein (leer)
Antriebsleistung: 0.785 kW
Reitstock:
Hydraulisch Rückfahrt
Reitstock-Pinolenaufnahme:: 3 MK
Reitstock Pinolenweg: 35 mm
Max Schrägstellung des Tisches: 8.5 °
Anschluss an Druckluft: 5 bar
Anschluss 50 Hz 3x: 400 Volt
Werkstückspindelmotor: 7.5 kW
Gesamtleistungsbedarf: 30 kVA
Maschinengewicht ca.: 5100 kg
Abmessungen Maschine:
Länge: 3750 mm
Breite: 1200 mm
Höhe: 2300 mm
Diverses Zubehör:
Kühlmitteleinrichtung
Papierfilteranlage

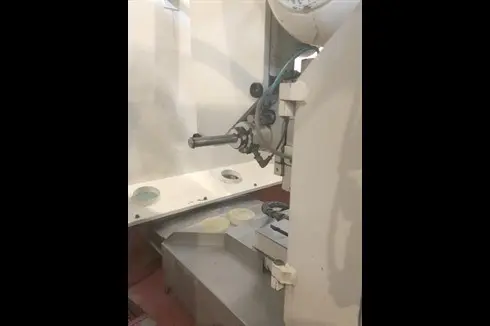

Innenschleifeinrichtung:
Anzahl Spindeln: 1 kein (leer)
bis: 60000 U/min
Beleuchtung
Reitstock mit Feinverstellung
Elektronisches Handbedienpult
