| Make | UNION |
| Type of machine | TC 130 |
| Year of manufacture | 2004/2022 |
| x-travel | 2.500 mm |
| y-travel | 2.000 mm |
| z-travel | 1.500 mm |
| total weight | 30.000 kg |
| Input power | 90 kVA |
| Control | CNC (HEIDENHAIN iTNC 530 ) |
| Spindle diameter | 130 mm |
| Tool weight | 30 kg |
| Operating voltage | 3~ 400/230 V |
| W-axis travel | 750 mm |
| Mains frequency | 50 Hz |
| Price |  |
Maschinenart: Tischbohrwerk
Lieferzeit: : sofort
B-Achse, Tisch-Rundverstellung: 360 Grad/degrees
B-Achse, Positionierbarkeit: 360.000 x 0,001 °
Bearbeitungseinheit:: -
Feste Spindelausladung, Länge: 370 mm
Feste Spindelausladung, Durchmesser: 280 mm
Tiefste Stellung über Tischoberfläche: 0 mm
Werkzeugaufnahme (Kurzkegel nach DIN 69871): ISO 50
Antriebsleistung S1 (100%) / S2 (30min) : 37/51 kW
Max. Drehmoment an der Spindel: 2.415 Nm
Drehzahlbereich der Spindel: 5 - 3.000 min-1
Drehzahl 1. Getriebestufe : 5 - 782 min-1
Drehzahl 2. Getriebestufe : 783 - 3.000 min-1
NC-Rundtisch : -

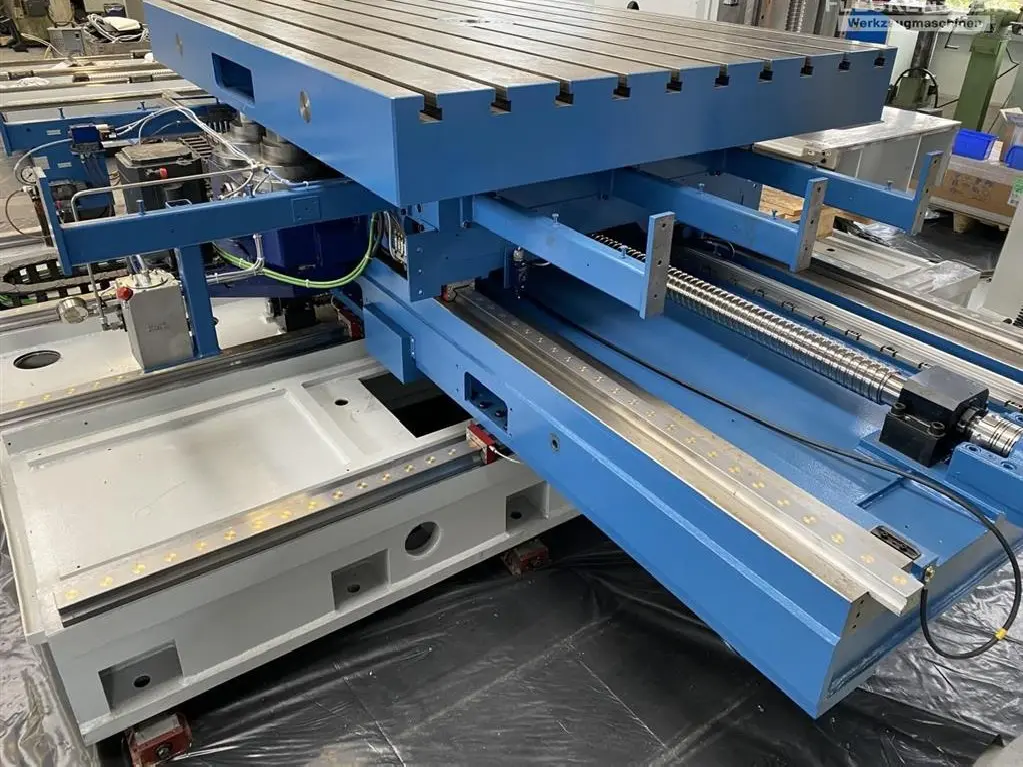

Aufspannfläche: 1.600 x 2.000 mm
Zentrierbohrung im Tisch: 100 mm H6
max. Belastung (max.150mm außer Tischm.): 10.000 kg
T-Nutenbreite: 28 mm
T-Nutenabstand : 160 mm
Haltemoment B-Achse: 30.000 Nm
Positionierbarkeit : 360.000 x 0,001 °
Vorschübe und Geschwindigkeiten:: -
Max. Vorschubbereich für X-, Y-, Z- und W-Achse: 6.000 mm/min
max. Vorschubkraft: 25.000 N
Eilgang für alle linearen Achsen : 15.000 mm/min
Max. Arbeitsmoment B-Achse: 10.000 Nm
Eilgang B-Achse (NC- Rundtsich) : 3 m/min
Werkzeugmagazin:: -
Magazintyp: Kettenmagazin
Anzahl der Magazinplätze: 40
max. Ø ohne freie Nebenplätze: 125 mm
max. Ø ohne freie Nebenplätze: 250 mm
max. Werkzeuglänge : 500 mm
Max. zulässiges Gewicht aller Werkzeuge: 700 kg
Kippmoment : 50 Nm
Installationsdaten: -
Anschlussstrom: 146 A
Vorsicherung: 160 A
Querschnitt der Versorgungsleitung: 4x70 mm²
Maschinendimensionen: -
L x B x H: 8.160 x 6.960 x 3.700 mm
Überholungsumfang
· Kugelgewindespindeln in X, Y, Z und W-Achse - NEU -
· Führungsleisten und Rollenschuhe in X, Y, Z und W-Achse - NEU -
· Werkzeugwechsler und Magazin überholt

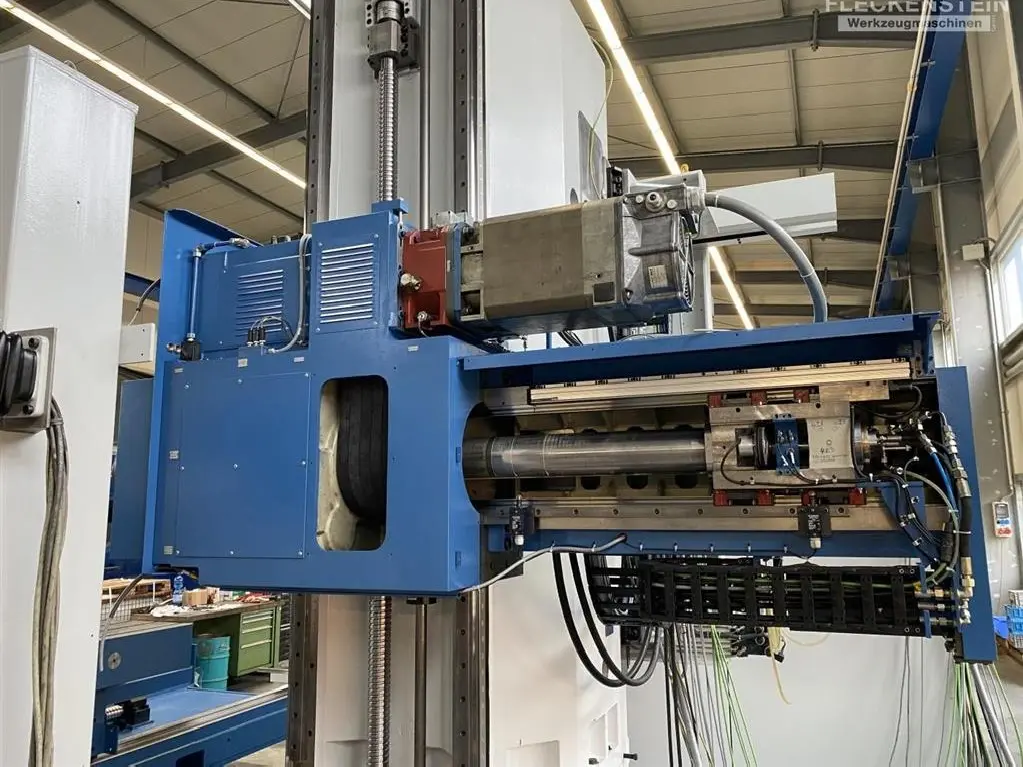

· Spindel- und Pinolenlagerung - NEU -
· Ölkühler für Hauptspindelgetriebe - NEU -
· HAWE-Hochdruckaggregate für Tischklemmung und Werkzeugspanneinheit - NEU -
· Drehdurchführung mi Werkzeugspanneinheit Fabr. OTT - werksüberholt -

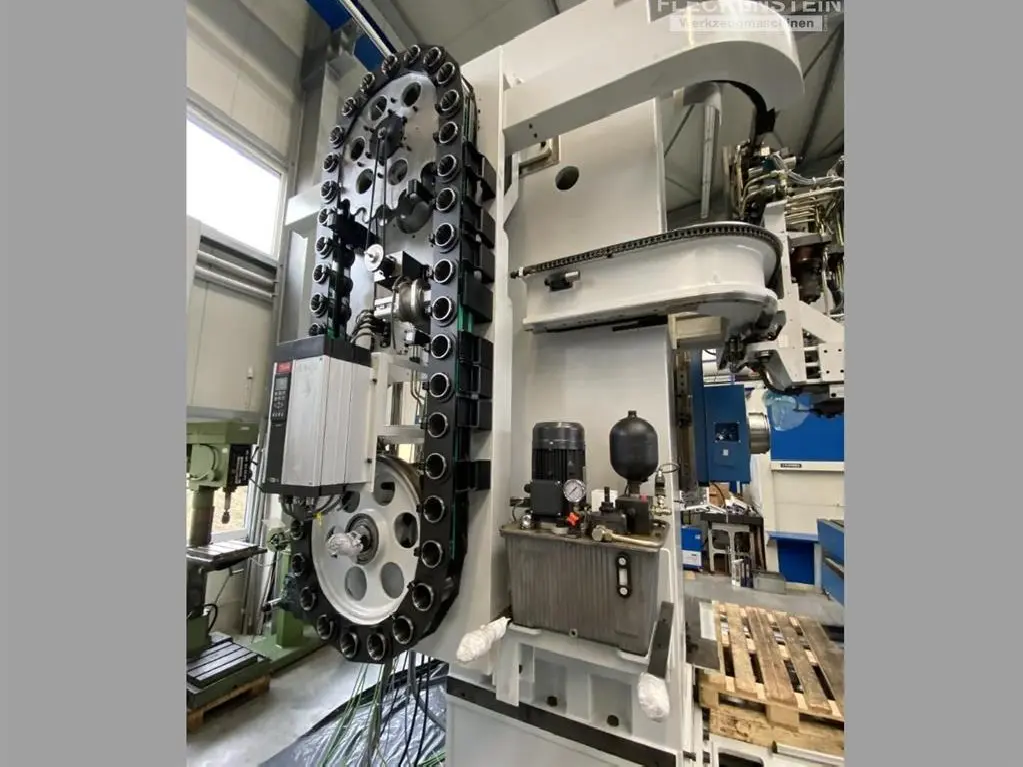

· Werkzeugmagazin mit 40 Plätzen und automatischem Werkzeugwechsler
· Messsysteme gereinigt, überprüft und teilweise durch Neukomponenten ersetzt
· Maschine mechanisch und elektrisch komplett überprüft
· Verkabelung in den Energieführungsketten - NEU -
· Energieführungsketten - NEU -
· 3 St. Späneförderer
· Teleskopabdeckungen überholt
· Faltenbälge in der Vertikalachse - NEU -
· Maschinenlackierung in zweischichtigem Aufbau mit ölbeständigen und abriebfesten Zweikomponenten-Lacken - NEU -
Zusätzlicher Lieferumfang gegen Aufpreis
· Lieferung frei Ihrem Werk
· Aufstellung, Installation und Inbetriebnahme
· Laservermessung der Messsysteme mit Kompensation der Messsysteme
· Neue Arbeitsraumeinhausung, individuell angefertigt
· Neue Kühlmittelanlage mit Filtereinheit für Innen- und Außenkühlung 20/8 bar
