Make | WEINIG |
Type of machine | Powermat 1200 EM 100 High-Mech |
Year of manufacture | gebraucht |
Motor capacity | mit Bremse 7,5 KW |
width | der Absetzklappe 270 mm |
Speed range | 8.000 Upm |
Control | CNC |
Operating height | 10 - 160 mm (bei Werkzeugflugkreis 93 - 163 mm) |
Welding width | 20 - 230 mm (bei Werkzeugflugkreis 93 - 163 mm) |
Spindle diameter | 50 mm |
Feed speed | ca. 18 m/min |
Feed motor | 7 kW |
Control instrument cabinet | (mit Bedienpult) separat von |
Workpiece length | min./max. 350- 3000 mm |
Number of spindles | 6 St. |
Total height | : ca. 500 mm |
Drive motor | 0,75 kW |
Drive | frequenzgeregelt 0,55 kW |
Cross-section max. | . 100 cm2 |
Material thickness | min./max. 12 - 100 mm |
Inlet height | 825 mm |
Required space | |
Length | min./max. 1800 - 6100 mm |
Planing height | 160 mm |
Delivery period | Nach Absprache |
Workpiece thickness – min. | ./max. 12 - 70 mm |
Price | Auf Anfrage |
| (laut Hersteller - ohne Gewähr !) |
| 7.800 mm |
| : ca. 800 mm |
Maschinenart: Vierseitenhobelmaschine
Abrichttischlänge: 1050 mm
Weinig Powermat 1200
-----------------------------------------------------------------------
mit Einlauf-Automatisierung Weinig Radmagazin EM 100 und verkettet
mit Auslauf-Automatisierung Weinig High-Mech A 1
Maschine wird bei uns am Lager vor Auslieferung komplett überprüf!
Ausführliche Beschreibung:
-----------------------------------------------------------------------
1. Weinig Hobel- und Kehlautomat Powermat 1200
-----------------------------------------------------------------------
-------------------------
1. Spindel
------------------------------
Erste untere Horizontalspindel
Werkzeugflugkreis 125 - 180 mm
In Verbindung mit PowerLock 93 - 180 mm
Werkzeuglfugkreis Falzfräser 130-160 mm
Verstellweg axial 17 mm
Falzeinrichtung
MarathonCoating vor 1. unterer Werkzeugaufnahme
2. Spindel
------------------------------
Erste rechte Vertikalspindel
Werkzeugflugkreis 93 - 200 mm
Maximale Kehltiefe 35 mm
Verstellweg axial 80 mm
Verstellweg radial
Min. Werkzeugdurchmesser auf Anschlagebene 93 mm
Max. Werkzeugdurchmesser hinter Anschlagebene 200 mm
3. Spindel
------------------------------
Erste linke Vertikalspindel
Werkzeugflugkreis 93 - 200 mm
Werkzeugflugkreis für Geradmesserköpfe max. 163 mm
Maximale Kehltiefe 35 mm
Verstellweg axial 80 mm
Druckschuh vor linker Werkzeugaufnahme, incl. 2 seitlichen Druckrollen, gefedert
4. Spindel
------------------------------
Erste obere Horizontalspindel
Werkzeugflugkreis 93 - 200 mm
Werkzeugflugkreis für Geradmesserköpfe max. 163 mm
Maximale Kehltiefe 35 mm
Verstellweg axial 40 mm
Geteilter Druckschuh vor oberer Werkzeugaufnahme auf Werkzeugflugkreis
einstellbar und wegschwenkend vom Werkzeug, gefedert.
Obere Spindel vorbereitet für den späteren Anbau des Kasettensystems
5. Spindel
------------------------------
Zweite obere Horizontalspindel
Werkzeugflugkreis 93 - 200 mm
Werkzeugflugkreis für Geradmesserköpfe max. 163 mm
Maximale Kehltiefe 35 mm
Verstellweg axial 40 mm
Geteilter Druckschuh vor oberer Werkzeugaufnahme auf Werkzeugflugkreis
einstellbar und wegschwenkend vom Werkzeug, gefedert.
Obere Spindel vorbereitet für den späteren Anbau des Kasettensystems
6. Spindel
------------------------------
Zweite untere Horizontalspindel
Werkzeugflugkreis 93 - 225 mm
Maximale Kehltiefe 15 mm
Verstellweg axial 40 mm
Verstellweg radial
Min. Werkzeugdurchmesser zur Tischebene 93 mm
Max. Werkzeugdurchmesser 6 mm unter Tischebene 225 mm
Alle Spindeln mit hoher Rundlaufgenauigkeit.
Schmierstellen für die axiale Werkzeugaufnahmebewegung.
Vorschubsystem
------------------------------
Elektronischer Vorschub, stufenlos regelbar mit Bremse 6-40 m/min., Motor 7 kW
Einzugswalze vor 1. unterem Werkzeug pneumatisch hoch-tief gesteuert
Durofer Spitzzahnwalzen mit Tiefenbegrenzer und selbstreinigend
Verstellweg der Vorschubwalzen gegenüber
linker Werkzeugaufnahme, axial 35 mm
Verkürzter Walzenabstand gegenüber der rechten Werkzeuge
Maschinenelektrik
------------------------------
Betriebspannung 400 Volt
(Spannungsbereich 380 x 420 Volt), 50 Hz
Alle Spindelmotoren in IE 2 Ausführung
Elektrik der Maschine für Auslaufmechanisierung
Maschine, Distanz Schaltschrank-Maschine: 2,5 m
Maschinenständer, Tisch und Anschläge
------------------------------
Abrichttisch 1050 m lang (inkl. Fügelineal)
Fügelineal mit Gleitrollen
Automatische Gleitmittelpumpe zur Tischentharzung.
Eine angetriebene Gummi-Rolle im Auslauftisch,
50 mm breit.
Druckrollen und Führungen
------------------------------
Andruckrollen von oben, gefedert
Maschinenbedienung
------------------------------
Zum Speichern der Einstellwerte von Profilen.
Werkzeugaufnahmeachsen und Druckelemente vor und nach
der oberen Werkzeugaufnahme mit elektronischen Doppel - Anzeigen.
3 radiale CNC-gesteuerte Verstellung und Positionierung der Spindel
in Verbindung mit Memory-Funktion, für Spindel Nr. 3,4,5
CNC - gesteuerte Verstellung und Positionierung des Vorschubs
hoch/tief in Verbindung mit der Memory-Funktion
Zentrale Position von Schmierstellen an der Maschinenvorderseite
Option: gebrauchte Hobelköpfe
2. Weinig Radmagazin EM 100 Einlaufautomatisierung
-----------------------------------------------------------------------
Zur kontinuierlichen Beschickung von gleichen und ungleichen Werkstücklängen.
Montiert am Abrichtständer eines Hobel- und Kehlautomaten.
Magazin bestehend aus Höhenmagazin und Vorschubeinheit, frequenzgeregelt.
Die Werkstücke werden manuell übereinander in das Höhenmagazin gelegt.
Die frequenzgeregelte Vorschubeinheit mit einem gesteuerten Vorschubrad von der
Seite gewährleistet eine lückenlose Beschickung der nachfolgenden Maschine.
Abklappbar in Parkstellung für manuelle Werkstückaufgabe
Leistungsdaten
------------------------------
Vorschubgeschwindigkeit der Hobel- und Kehlmaschine max. 36 m/min
Taktzahl max. 60 Takte/min
Frequenzumrichter 1,5 kW
Einzugsgeschwindigkeit 6-70 m/min.
Die Leistung des Magazins wird durch Länge, Querschnitt und Gewicht der
Werkstücke bestimmt.
Werkstückdimensionen:
Längenunterschied max. 30%
Werlstückbreite min./max. 20- 260 mm
Höhenmagazin
------------------------------
Stapelwand rechts, montiert auf Fügelineal des Kehlautomaten.
Stapelwand links auf Werkstückbreite einstellbar. Für Arbeiten ohne Magazin
Füllhöhe max. 350 mm
Füllgewicht max. 45 kg
Bei Werkstückbreiten unter 80 mm und Füllhöhe unter 350 mm kann die max.
Werkstücklänge von 3.000 mm überschritten werden.(Rollenbahn 1,5 m erforderlich)
Vorschubsystem
------------------------------
Vorschubrad von links, elektropneumatisch radial gesteuert
Einstellung der Vorschubkraft über Potentiometer
CNC-gesteuerte Verstellung auf Holzbreite durch PowerComPlus
der Hobel - und Kehlmaschine
Vorschubraddurchmesser 170 mm
Vorschubraddicke 10 mm
Pneumatikanschluss 6 bar
3. Weinig High Mech A 1 Auslaufautomatisierung
-----------------------------------------------------------------------
bestehend aus:
Abrutscheinheit:
------------------------------
Zum Absenken von Werkstücken auf den nachfolgenden Querförderer
Flachriemen-Querförderer
------------------------------
Zum Quertransport von bearbeiteten Werkstücken
Leistungsdaten:
------------------------------
Der Auslauf ist ausgelegt für eine maximale Vorschubgeschwindigkeit des
Hobel- und Kehlautomaten von 60 m/min basierend auf Holzlängen
von 1.800 - 6.100 mm. Einschränkungen können sich aus Zerspanung, Querschnitt,
Fertigholzdaten:
------------------------------
Werkstückabmessungen
Längenunterschied max. 30%
Einzeilteilgewicht max. 30 kg
Holzfeuchte 10-15%
1. Position Abrutscheinheit
------------------------------
Zum Absenken von Werkstücken auf den nachfolgenden Querförderer
Auslaufhöhe 650 mm
Taktzahl max. 28 Takte/min
2. Position Flachriemen-Querförderer
------------------------------
Zum Quertransport von bearbeiteten Werkstücken
Bahnen 5 Stk.
Förderweg 2.100 mm
Bauhöhe aufsteigend auf 1.000 mm
Auffangbügel, 400 mm Auflage
Elektrisch verkettet mit Kehlautomaten

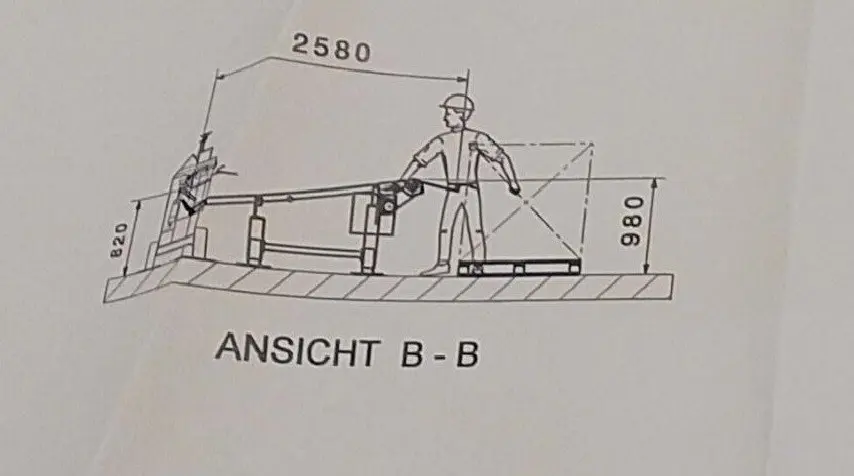

High-Mech A 1

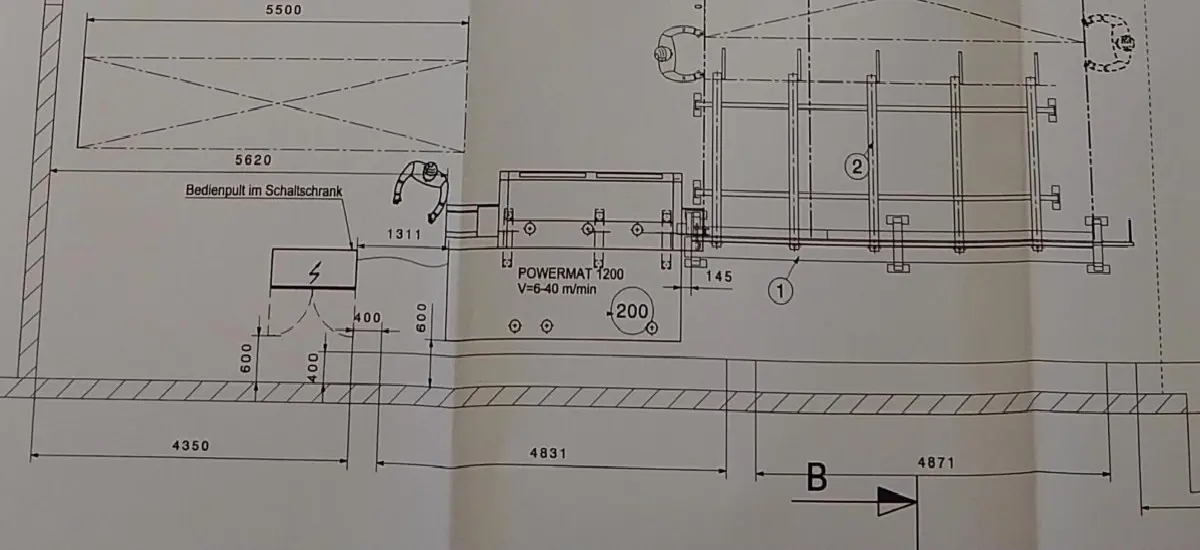

Förderlänge x Breite ca. 2500 x 8000 mm
