| Fabricant | WENZEL |
| Type | WGT 350 XL |
| Année de fabrication | 2006 Jahr |
| Commande | Wenzel |
| Commande | CNC |
| Largeur de roue | 650 mm |
| Poids de la machine | 2,5 t |
| Espace requis approximatif | 2,4x1,5x1,85 m |
| Course de l’axe X | 1800 mm |
| Course de l’axe Z | 650 mm |
| Plage de déplacement de l’axe Y | 200 mm |
| Délai de livraison | sofort |
| Prix |
Auf Anfrage |
| Données techniques | : |

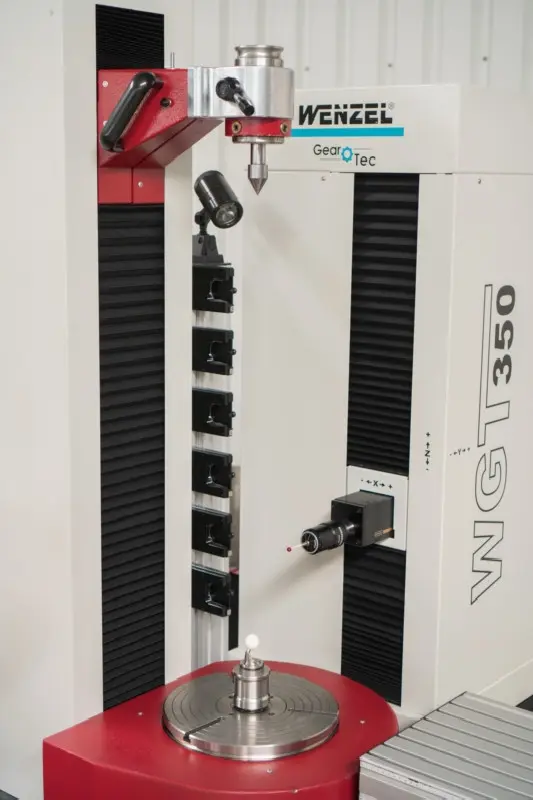

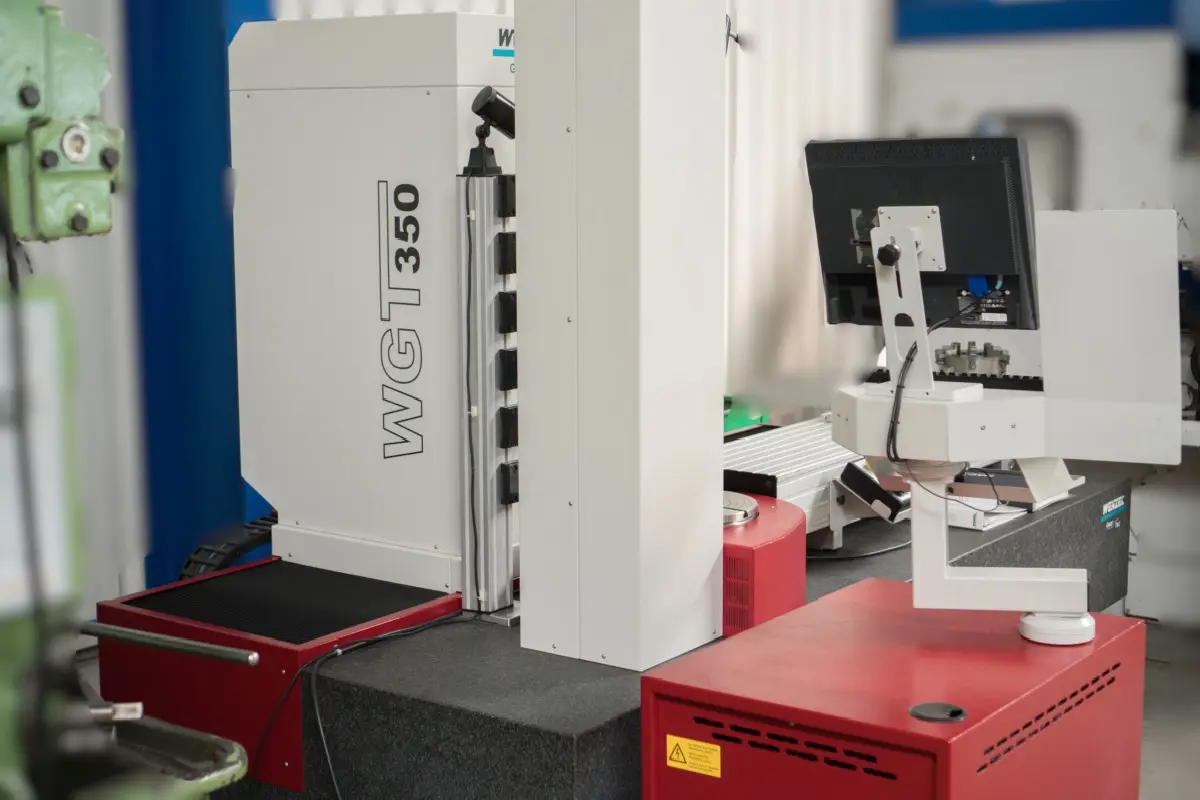

Maschinenart: Verzahnungsmeßmaschine
Raddurchmesser -: 400 mm
Modul -: 25
Modul -: 0,5
Modulbereich: ab 0,5 mm
Verzahnungsmessmaschine mit Option auf Zahnstangenmessung.
• Max. Rundtisch Werkstück Durchmesser = 5 bis 400mm
• Max. Rundtisch Belastung = 180kg
• Verfahrwege X= 1800mm Y=200mm Z=650mm
• Gegenhalter Messbereich = 20 bis 900mm
• Modul Messbereich ab 0,5mm
• Max. Zahnstangenlänge = 1200mm
• 6x Tasterwechsler inkl. 6x SP600M Teller
• Temperaturkompensation der Maschine
• Aktive Luftdämpfung der Maschine
• Baujahr 2006

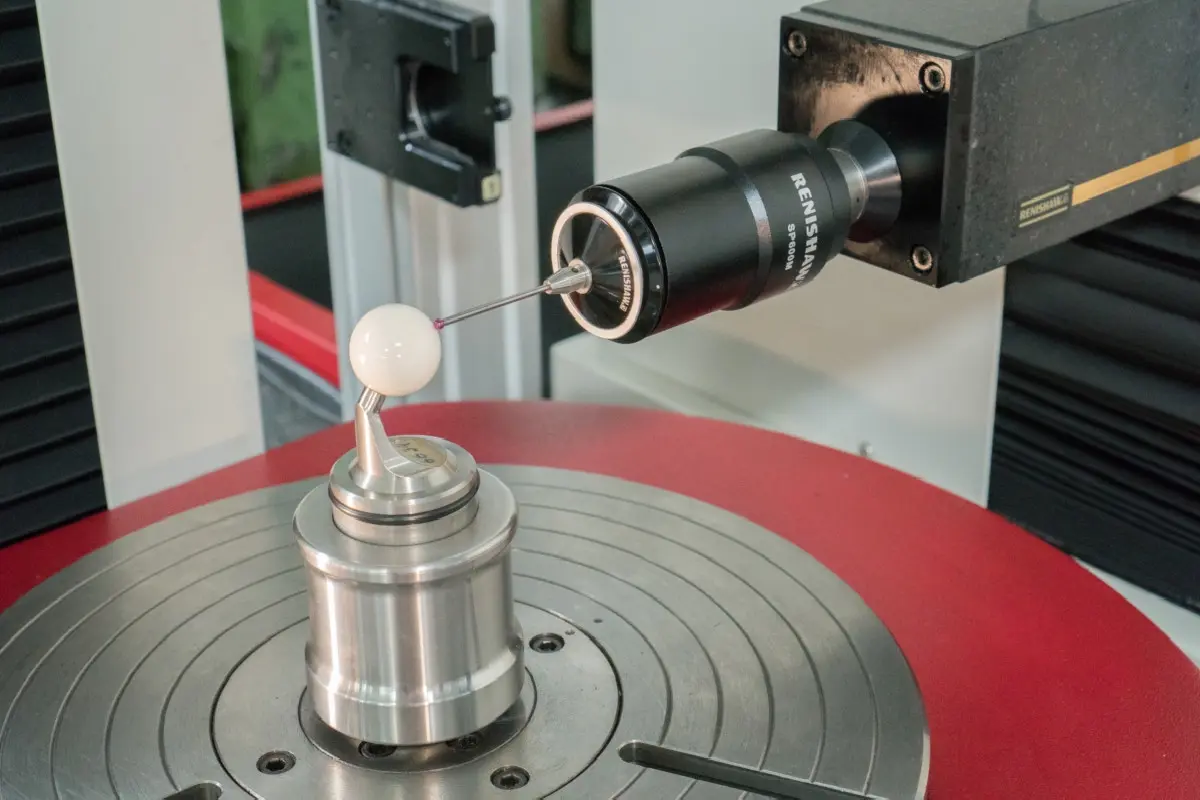

• Zubehör wie, Mitnehmer, Referenzkugel etc. wie abgebildet
• Backenfutter D=250mm mit innen und außen Backen
Die folgenden Softwaremodule sind enthalten:
• TMain - Programmverwaltung
• TStylus – Taster Verwaltung
• TCali – Taster Kalibrierung
• TAmo – Rechnerische Achslagenbestimmung

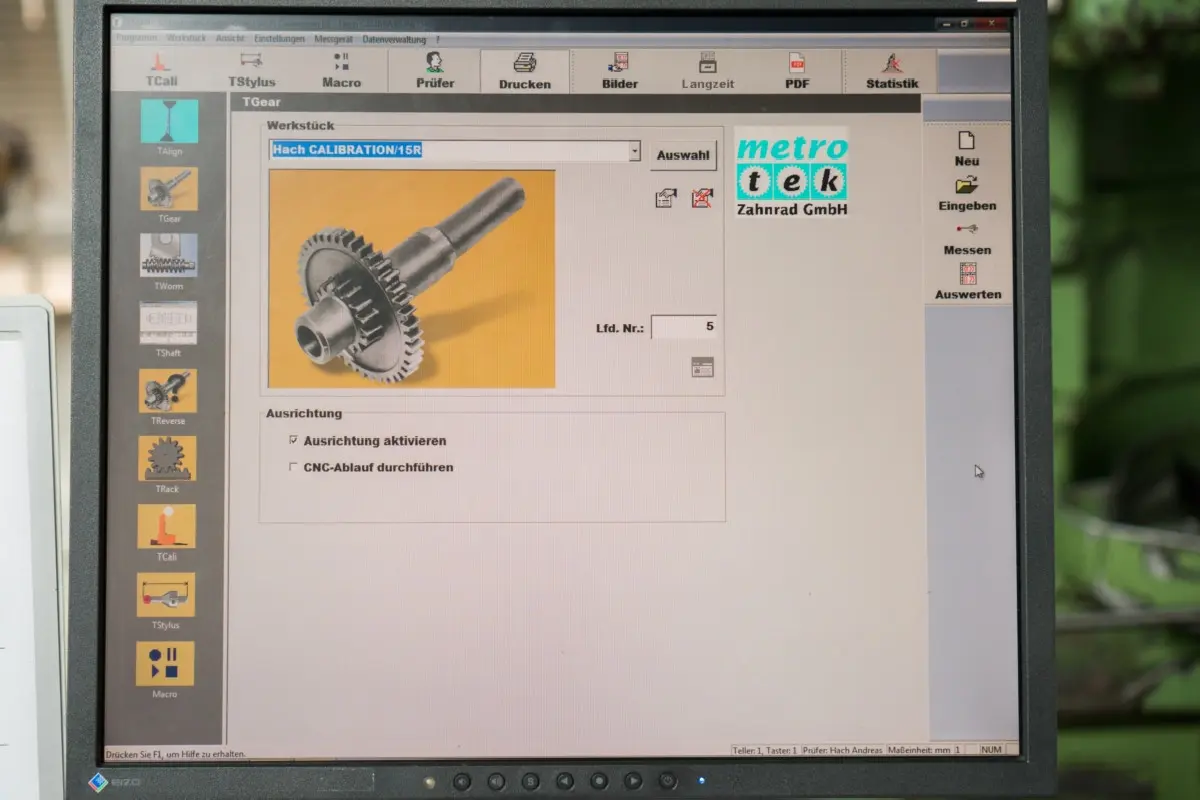

• TGear - Stirnradmessprogramm
• TShaft – Programm für Mass-,Form, Lage und scannen von unbekannten
• Konturen
• TWorm – Schneckenmessprogramm
• TRack – Zahnstangen Software
• Die Parameter eines unbekannten Zahnrades, Modul (mn), Schrägungswinkel
(ß) und Eingriffswinkel (a), können mit TReverse bestimmt werden.
• Statistikprogramm, statistische Auswertung für Stirnrad-, Kegelrad- und
Schneckenprüfung
