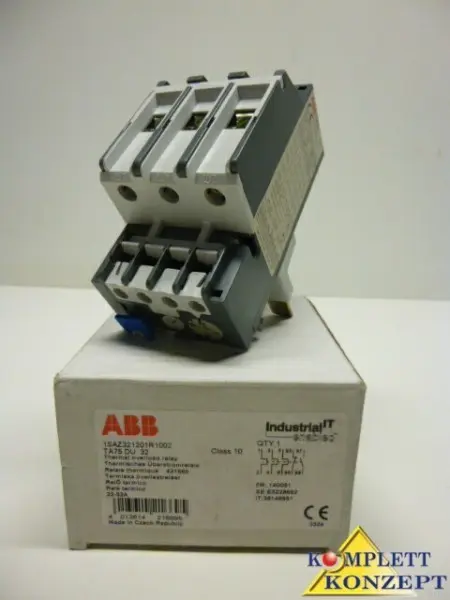

Disjoncteur de protection ABB TA75DU-32 Thermisches Überlastrelais Auslöseklasse 10A

ABB TA75DU-32 Thermisches Überlastrelais
Technische Daten
Einstellbereich:22.0 ... 32.0 ABemessungsbetriebsspannung (Ue):Hauptstromkreis 690 V ACHilfsstromkreis 500 V ACHilfsstromkreis 440 V DCBemessungsbetriebsstrom (Ie): 32.0 ABemessungsbetriebsstrom AC-3 (Ie): 32.0 ABemessungsfrequenz (fr):Hauptstromkreis DCHauptstromkreis 50 HzHauptstromkreis 60 HzHilfsstromkreis DCHilfsstromkreis 50 HzHilfsstromkreis 60 HzBemessungsstoßspannungsfestigkeit (Uimp):Hauptstromkreis 6 kVHilfsstromkreis 6 kVBemessungsisolationsspannung (Ui): 690 VAnzahl Pole: 3Anzahl Hilfskontakte Öffner: 1Anzahl Hilfskontakte Schließer:1Number of Protected Poles:3Konventioneller thermischer Dauerstrom in freier Luft (Ith):Hilfskreis Ö 10 AHilfskreis S 6 ABemessungsbetriebsstrom AC-15 (Ie):(120V) Ö 3 A(240V) Ö 3 A(400V) Ö 1.9 A(480 V) Ö 1 A(500V) S 1 A(120V) S 1.5 A(240V) S 1.5 A(400V) S 1 A(480 V) S 1 A(500V) Ö 1 ABemessungsbetriebsstrom DC-13 (Ie):(24V) Ö 1.25 A(60V) Ö 0.25 A(125V) Ö 0.25 A(250V) Ö 0.12 A(24V) S 1.25 A(60V) S 0.25 A(125V) S 0.25 A(250V) S 0.04 ASchutzart:Housing IP20Main Circuit Terminals IP10Verschmutzungsgrad: 3Anschlussmöglichkeit-Hilfsstromkreis:Starr 1/2x 0.75 ... 4 mm²Feindrähtig mit Aderendhülse 1/2x 0.75 ... 2.5 mm²Feindrähtig 1/2x 0.75 ... 2.5 mm²Anschlussmöglichkeit-Hauptstromkreis:Starr 1x 2.5 ... 25 mm²Starr 2x 2.5 ... 16 mm²Feindrähtig mit Aderendhülse 1x 2.5 ... 25 mm²Feindrähtig mit Aderendhülse 2x 2.5 ... 10 mm²Anzugsdrehmomente:Hauptstromkreis 4.5 N·mHilfsstromkreis 1 ... 1.3 N·mAbisolierlänge:Hauptstromkreis 12 mmHilfsstromkreis 9 mmEmpfohlener Schraubendreher:Pozidriv 2Einbaulage:Position 1 to 4Verlustleistung:Pro Pol 1.4 ... 3.0 WGeeignet für: A50/A63/A75/AE50/AE63/AE75Normen:IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL508, CSA 22.2 No. 14UmweltUmgebungstemperatur:Betrieb -25 …. +55 °CBetrieb kompensiert -25 ... +55 °CLagerung -40 …+70 °CUmgebungstemperaturkompensation:JaHöchstzulässige Betriebshöhenlage:2000 mSchockfestigkeit nach IEC 60068-2-27:11 ms Puls 12gRoHS Status:Folgt EU Richtlinie 2002/95/EC August 18, 2005 und ErgänzungenTechnische Daten UL/CSAMaximale Betriebsspannung UL/CSA:Hauptstromkreis 600 V ACBemessungsstromstärke, UL/CSA:32.0 ASchaltleistung UL/CSA:(NC:) B600(NO:) C300Anschlussmöglichkeit-Hauptstromkreis UL/CSA:Mehrdrähtige 1/2x 8 ... 1 AWGFeindrähtig 1/2x 8 ... 1 AWGAnschlussmöglichkeit-Hilfsstromkreis UL/CSA:Mehrdrähtige 1/2x 18 ... 14 AWGFeindrähtig 1/2x 18 ... 14 AWGAnzugsdrehmomente UL/CSA:Hauptstromkreis 40 in·lbHilfsstromkreis 12 in·lb
Artikelzustand: neu
