| Fabricant | AXA |
| Type | VHC 3 6000 XTS |
| Année de fabrication | 2009 |
| Commande | iTNC 530 C Heidenhain |
| Porte-outil | HSK A 63 DIN 69893-1 |
| Couple à la broche | (40%) 143 Nm |
| Course X | 6.000 mm |
| Course Y | 900 mm |
| Course Z | 950 mm |
| Surface de fixation de la table | 6.950 x 900 mm |
| Charge maximale de la table | 1.200 kg |
| Force d’avance | 9 kN |
| Puissance totale requise | 55 KVA |
| Commande | CNC |
| Poids max. de la pièce | 8 kg |
| Poids de la machine | 26 t |
| Évacuation des copeaux |  |
| Distance de la broche à la surface de la table | hor.: 250 - 1.200 mm |
| Diamètre de l’outil | 85 mm |
| Espace requis approximatif | 10,0 x 5,0 x 3,5 m |
| Longueur maximale de l’outil | 400 mm |
| Largeur des rainures en T | 14 mm |
| Espacement des rainures en T | 160 mm |
| Volant électronique | |
| Longueur de la broche | 65 mm |
| Nombre de rainures en T | 6 |
| Vitesses de broche principales | 30 - 12.000 min/-1 |
| Entraînement principal de la broche | (40%) 30 kW |
| Délai de livraison | nach Absprache |
| Division | 0,001 ° |
| Pivotant +/- | +/- 100 ° |
| Anzahl der Werkzeugplätze | 48 pos. |
| Prix |
Auf Anfrage |
Maschinenart: Fahrständerfräsmaschine
Hauptspindel::
Arbeitstisch::
Werkzeugwechsler::
Wechselzeit Werkzeug - Werkzeug: 6 sec
Wechselzeit Span - Span: 11 sec
max. Werkzeugdurch. bei freier Nachbarbox.: 135 mm
Vorschübe::
Eilgang ( X / Y / Z ): 40 / 40 / 30 m/min
Vorschub x / y / z: 1 ... 9.999 mm/min
Innenkühlung durch die Spindel: max. 40 bar
Trennwand:
Spülpistole: 2x
Absauganlage: 2x
Fahrständer-Bearbeitungszentrum
AXA VHC 3 6000 XTS
- 1-Achs NC-Schwenkkopf, stufenlos positionierend,
hydraulische Klemmung
- direkt-lineares Messsystem
- Pendelbetrieb mit Pendelhub

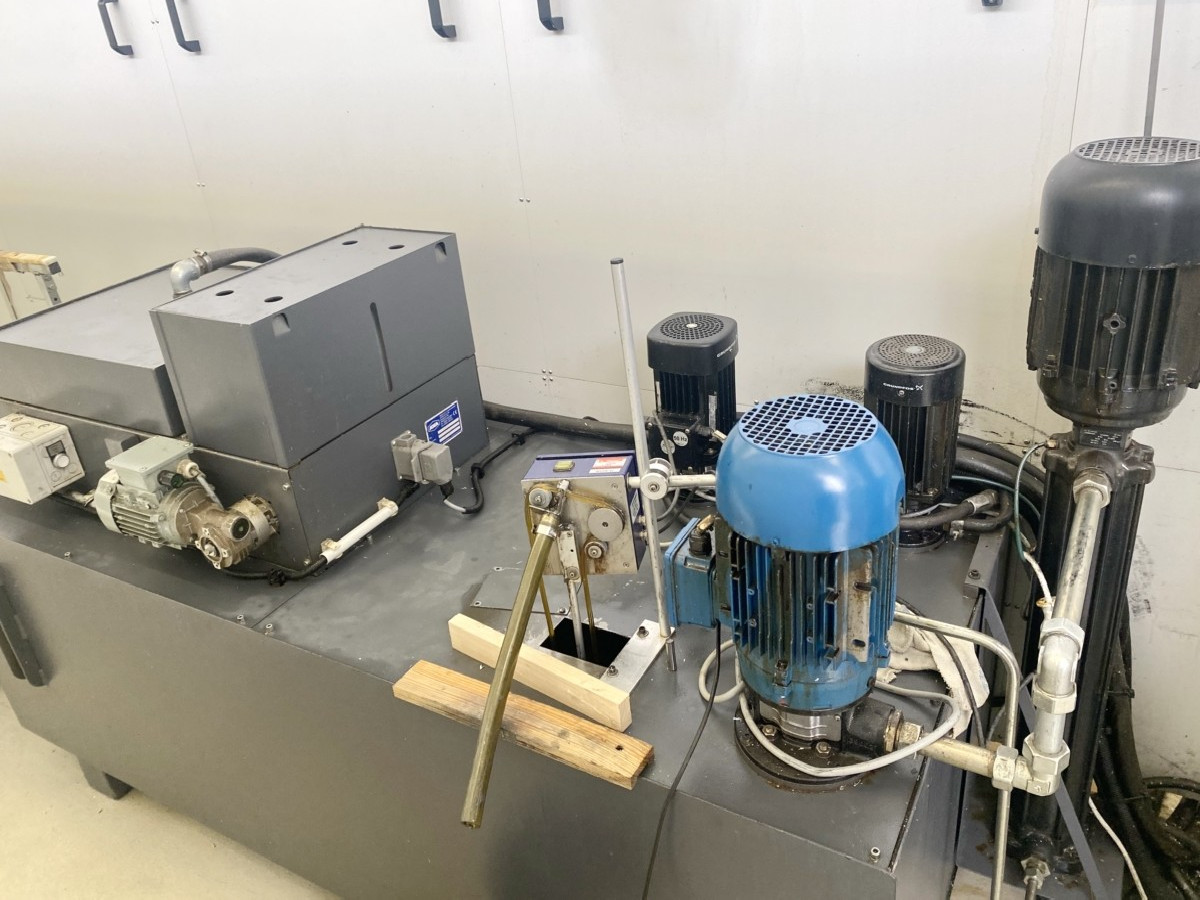

- Kühlmittelbehälter 800 L
- Automatische Schiebtüren
- 2x Schwenken der Rundtischachse von Hand üer Fremdsollwert
- 4te Achse AXA RTA 2 - 300, Planscheibendurchmesser 300 mm, Spitzenhöhe 200 mm
- 3D Messtaster Renishaw OMP 60
- Werkzeugbruchkontrolle mittels Laserstrahl (Blum Micro Compact)
- Auto Power Off über Schlüsselschalter
- Schaltschrank Wärmetauscher mit Spindelrückkühlung
- Mechanische und elektrische Vorrüstung
für 2 Pick-Up Magazine links und rechts außen
- OHNE SPANNMITTEL, OHNE WERKZEUGE
