| Fabricant | ERMAK |
| Type | CNC HVR 3100-6 HH |
| Année de fabrication | |
| Poids de la machine env. | 7.060 kg |
| Dimensions de la machine LxlxH | 4,1 x 2,2 x 2,19 m |
| Commande | CNC |
| Largeur de tôle | 3100 mm |
| Épaisseur de tôle | 6,0 mm |
| Largeur du bâti | 3.100 mm |
| Presseur | 14 Stück |
| Contenu en huile | 150 ltr. |
| Nombre de courses | 16 - 24 Hub/min |
| Pince de broche inclinable +/- | 11,0 kW |
| Épaisseur de tôle en acier inoxydable | 4,0 mm |
| Angle de coupe | 0,5 - 1,5 ° |
| Portée du support | 350 mm |
| Délai de livraison | aktuell in Bestellung |
| Prix |
Auf Anfrage |
Maschinenart: Tafelschere - hydraulisch

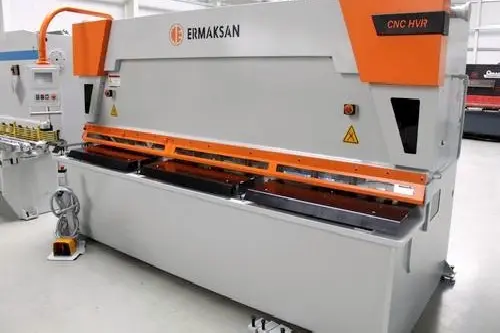

Der Hersteller ERMAK bietet Ihnen mit der hydraulischen-kulissengeführten
Blechtafelschere Modellreihe HVR eine robuste und langlebige Maschine für die
wirtschaftliche Bearbeitung von Blechen. Mit dieser kompakten Allround-Maschine
können Sie Ihre Produktivität steigern. Die hydraulische Tafelschere
Modell HVR unterstützt Sie bei präzisen, schnellen und kosteneffizienten
Zuschnitten in Ihrem täglichen Arbeitsablauf. Durch die Verwendung

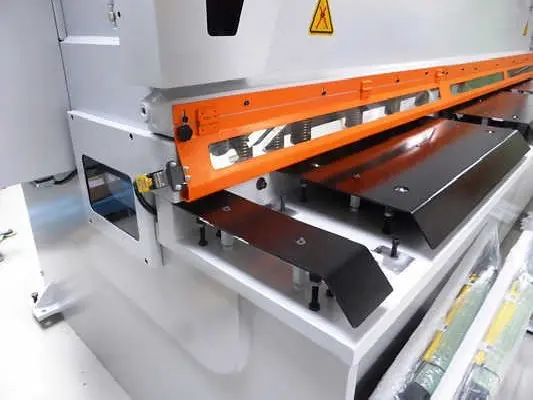

hydraulischer Niederhalter zur Fixierung des Blechs und den Auflagetisch mit
eingelassenen Kugelrollen wird ein ergonomisches und effizientes Schneiden für
Ihren Bediener gewährleistet. Die CNC-Steuerung ermöglicht die Verwendung von
verschiedenen Blecharten, die bereits in der Materialbibliothek hinterlegt
sind. Nach Auswahl der maximalen Dicke & Materialart wird der optimale
Schnittspalt & Schnittwinkel automatisch per CNC Steuerung elekro-hydraulisch
eingestellt, kann aber auch manuell angepasst werden. Die Position und
Rückzugsfunktion des motorischen Hinteranschlags können einfach per Touchscreen
eingestellt werden. Darüber hinaus bietet die Steuerung einen Speicher für
Schneidprogramme mit Schnittfolgen.
-----------------------------------------------------------
robuste elektro-hydraulische CNC Blechtafelschere "Kulissengeführt"
inklusive CYBELEC CNC Touch Screen Steuerung
inklusive CNC elektro-hydraulische Schnittspaltverstellung
inklusive CNC elektro-hydraulische Schnittwinkelverstellung
-----------------------------------------------------------
Ausstattung:
- CNC elektro-hydraulische Tafelschere "kulissengeführt"

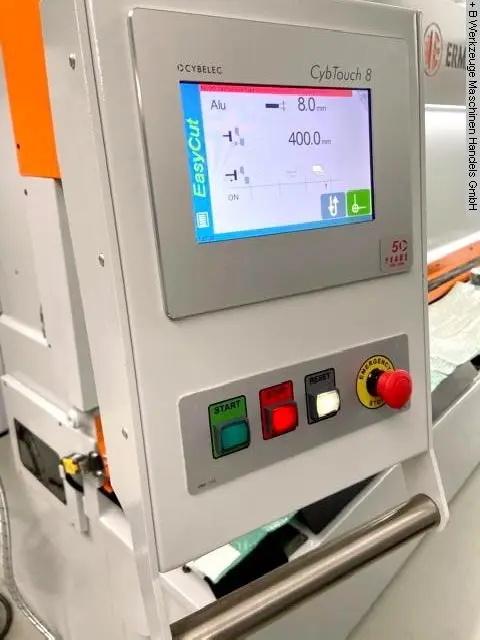

- inklusive CYBELEC CNC Touch Screen Controller, Modell "CybTouch 8"
- einige Funktionen der CNC Steuerung :
Hinteranschlagvorwahl - X Achse
Schnittspaltverstellung
Stückzahl
Schnittlängenbegrenzung
Materialvorwahl, inklusive Blechstärke
Schnittlinienbeleuchtung (Schneiden auf Anriß) .. und viele mehr

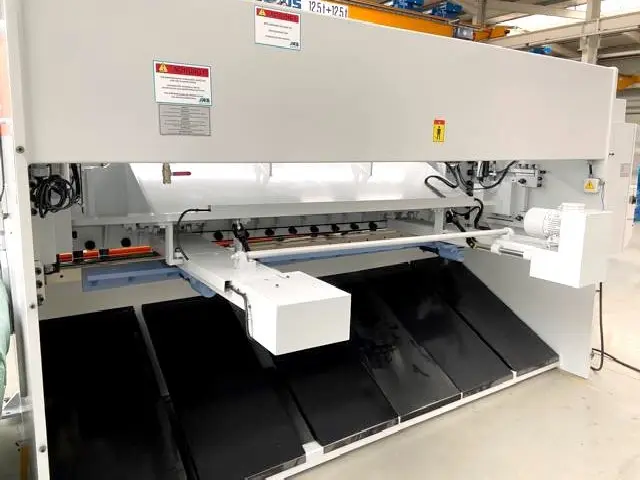

- motorischer Hinteranschlag, Verfahrweg = 5,0 - 1.000 mm (X Achse)
auf Kugelumlaufspindeln
automatisch hochklappbar bei maximalen Verfahrweg, für längere Zuschnitte
inklusive Rückzugsfunktion wählbar ("Swing-Away-Funktion")
Positioniergenauigkeit 0,1 mm
ca. Verfahr-Geschwindigkeit 80 mm/sek.
- 1x Seitenanschlag, mit T-Nut und mm-Skala
- 2x vordere Auflegearme, mit T-Nut und mm-Skala
- Kugelrollen im vorderen Auflagetisch
- aufklappbarer Fingerschutz, mit Sicherheitsschalter
Fingerschutz mit Sichtfenstern für das Schneiden nach Anriß
- Schnittlinienbeleuchtung mit Schattenriß
- BOSCH/HOERBIGER Hydraulikanlage
- SIEMENS-Elektroanlage
- Lichtvorhang hinter der Maschine (Sicherheitseinrichtung)
- freibeweglicher Fußschalter
- CE-Zeichen/Konformitätserklärung
- Bedienungsanleitung + Schaltplan + Hydraulikplan
inklusive Sonderausstattung :
- pneumatische Blechhochhaltevorrichtung für Dünnblechzuschnitte
