| Fabricant | GILDEMEISTER |
| Type | Sprint 20-8 linear |
| Année de fabrication | 2013 |
| Commande | Fanuc 310is |
| Couple à la broche | 3x 4 / 2x 2,3 Nm |
| Force d’avance | max. 2,5 kN |
| Puissance totale requise | 56 kVA |
| Diamètre de tournage | max. 20 mm |
| Commande | CNC |
| Poids de la machine | 4,8 t |
| Diamètre de la tige | 20 mm |
| Longueur de coupe | max. 80 mm |
| Évacuation des copeaux |  |
| Système de refroidissement | Deltatherm 28bar |

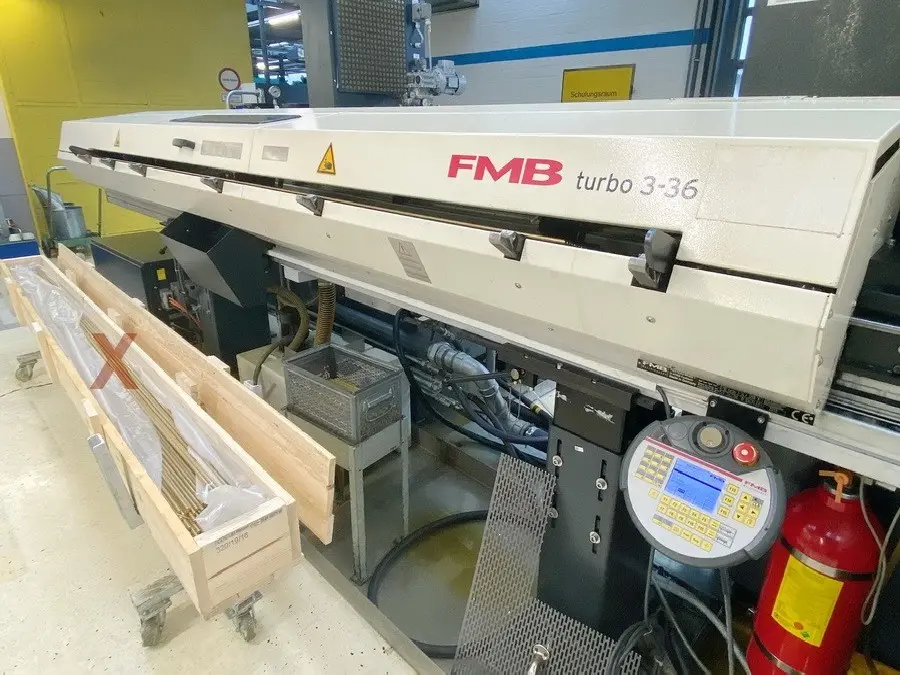

| Magasin de chargement de barre | FMB turbo 3-36 |
| Espace requis approximatif | 8,0 x 2,5 x 2,0 m |
| Longueur de coupe | 1: 50 / 2: 240 mm |
| Angle de coupe | 1: 80 / 2: 300 mm |
| Dimensions de la lame de scie | 12 x 12 |
| Puissance du moteur de l’outil | |
| Vitesse de rotation des outils entraînés | 3x 3.450 / 2x 6.000 min/-1 |
| Ramasseur de pièces | |
| Axe C | C2: 360 ° |
| Accélération | max. 5 m/s² |
| Contrôle de rupture d'outil | |

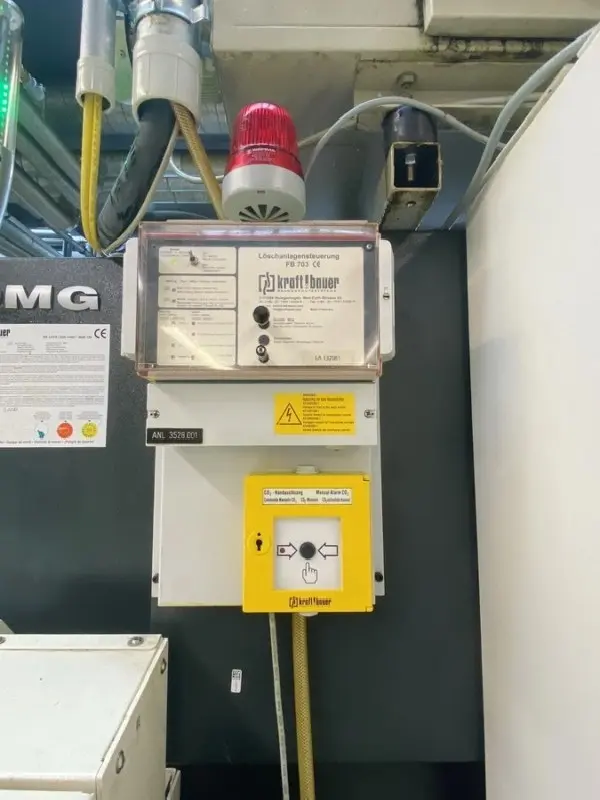

| Système d'extinction d'incendie | Kraft & Bauer |
| Entraînement principal de la broche | 3,7 kW |
| Documentation | |
| Délai de livraison | sofort |
| Axe Y | 1: 350 / 2: 120 mm |
| Anzahl der Werkzeugplätze | 13 pos. |
| Prix | Auf Anfrage |
| Support de barre de perçage | |
Maschinenart: CNC Drehmaschine
Hauptspindel::
max. nutzbarer Stangendurchmesser: 20 (25) mm
Zugrohrdurchmesser innen: 28,5 mm
Max. Drehzahl Hauptspindel: 10.000 min/-1
Gegenspindel::
Zugrohrdurchmesser innen: 28,5 mm
Max. Drehzahl Hauptspindel: 10.000 min/-1
Verfahrwege::

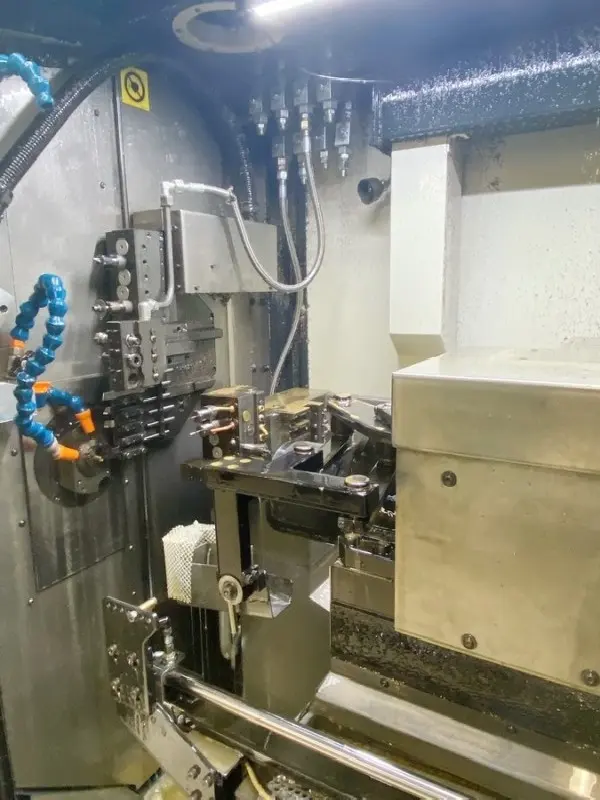

Werkzeugträger Schlitten 1::
Innenbearbeitung: 6 pos.
Außenbearbeitung: 6 pos.
angetriebene Stationen: 5 pos.
Spannzangendurchmeser: ESX / ER 16
Antriebsleistung - angetr. Werkzeugstationen: 5x 0.98 kW
Werkzeugträger Schlitten 2::
Innenbearbeitung: 4
Außenbearbeitung: 4
angetriebene Stationen: 5 pos
Spannzangendurchmeser: ESX / ER 16
Antriebsleistung - angetr. Werkzeugstationen: 5x 0,98 kW
Vorschübe::
Eilgang ( X / Y / Z ): max. 40 m/min
Teileabführung:
Spülpistole:
Absauganlage:
div. Spannzangen:
CNC-Kurzdrehmaschine
GILDEMEISTER - Sprint 20-8
- 8 Achsen ( 2x X / 2x Y / 2x Z / 2x C )
- Haupt- und Gegenspindel

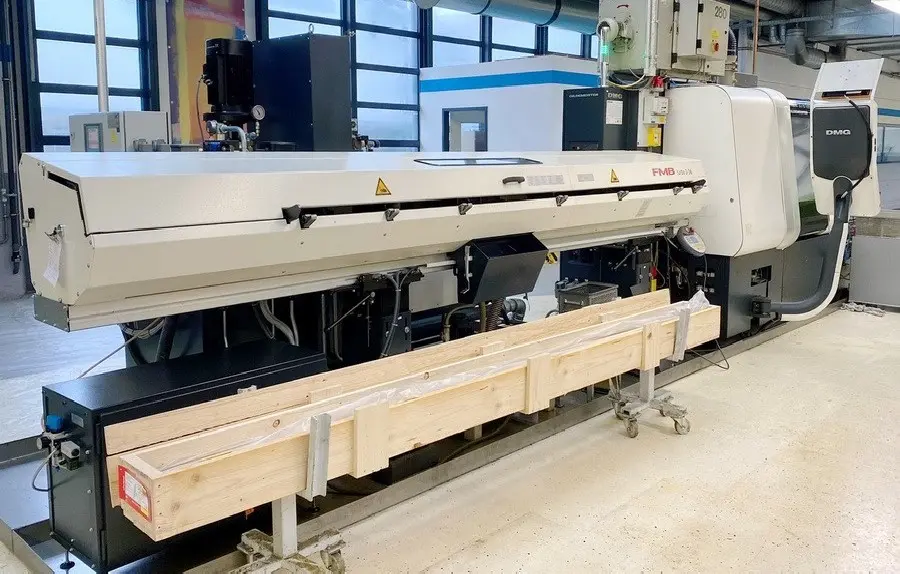

- Stangenlademagazin FMB turbo 3-36/ 3200A
- Kühlmittelanlage DELTATHERM
