| Fabricant | INDEX |
| Type | R 200 |
| Année de fabrication | 2015 |
| Commande | Index C200-4D SL |
| Poids | 5 kg |
| Diamètre de tournage | 65 mm |
| Commande | CNC (Index C200-4D SL) |
| Poids de la machine | 16,3 t |
| Cône de broche | AD 140 |
| Espace requis approximatif | 3,73x2,92x2,58 m |
| Nombre d’axes contrôlés | Unimag |
| Table d’appui: surface d’assemblage | 65 mm |
| Vitesse de la broche 1 | 5000 1/min |
| Vitesse de la broche 2 | 5000 1/min |
| Axe C | 0,00014 ° |
| Chargeur de barres court | IRCO ILS RBK 10016 |
| Contrôle de rupture d'outil | ab Bohrerdurchmesser 1 mm |
| Puissance de la broche 1 | 35,5/27,5 kW |
| Puissance de la broche 2 | 35,5/27,5 kW |
| Mandrin à force de la broche 1 | SMW HFKN 165-46 mm |
| Mandrin à force de la broche 2 | SMW HFKN 165-46 mm |
| Perçage de la broche | 85 mm |
| Diamètre | 65 mm |
| Prix |  |
Maschinenart: CNC Dreh- und Fräszentrum
Lieferzeit: : Nach Absprache
Drehlänge: 120 mm
z-Achse Hauptspindel Verfahrweg: 390 mm
z-Achse Gegenspindel Verfahrweg: 390 mm
x-Achse Gegenspindel Verfahrweg: 600 mm
Verfahrweg y1: ± 80 mm
Verfahrweg y2: ± 80 mm
x-Achsen Eilgänge: 45 m/min
y-Achsen Eilgänge: 15 m/min
Z-achsen Eilgänge: 45 m/min
Spindel 1 Drehmoment: 170 /125 Nm
Spindel 2 Drehmoment: 170/125 Nm
Frässpindel 1 Drehzahl: 18000 1/min
Frässpindel 1 Leistung: 11 kW
Frässpindel 1 Drehmoment: 19 Nm
Frässpindel 2 Drehzahl: 18000 1/min
Frässpindel 2 Leistung: 11 kW
Frässpindel 2 Drehmoment: 19 Nm
B-Achsen Schwenkwinkel: 230 °
B-Achsen Drehmoment: 440 Nm
B-Achsen Winkelauflösung: 0,001 °
Frässpindel 1 & 2 Werkzeugmagazin: 80 HSK A40
Frässpindel 2 Magazin für statische Werkzeuge: 6 x VDI 25
innere Kühlmittelzufuhr: Knoll 80 bar / Ecofluid
Spannzangenfutter Hauptspindel: Hainbuch Spanntop
Spannzangenfutter Gegenspindel: Hainbuch Spanntop
Ölnebelabscheider: Büchel

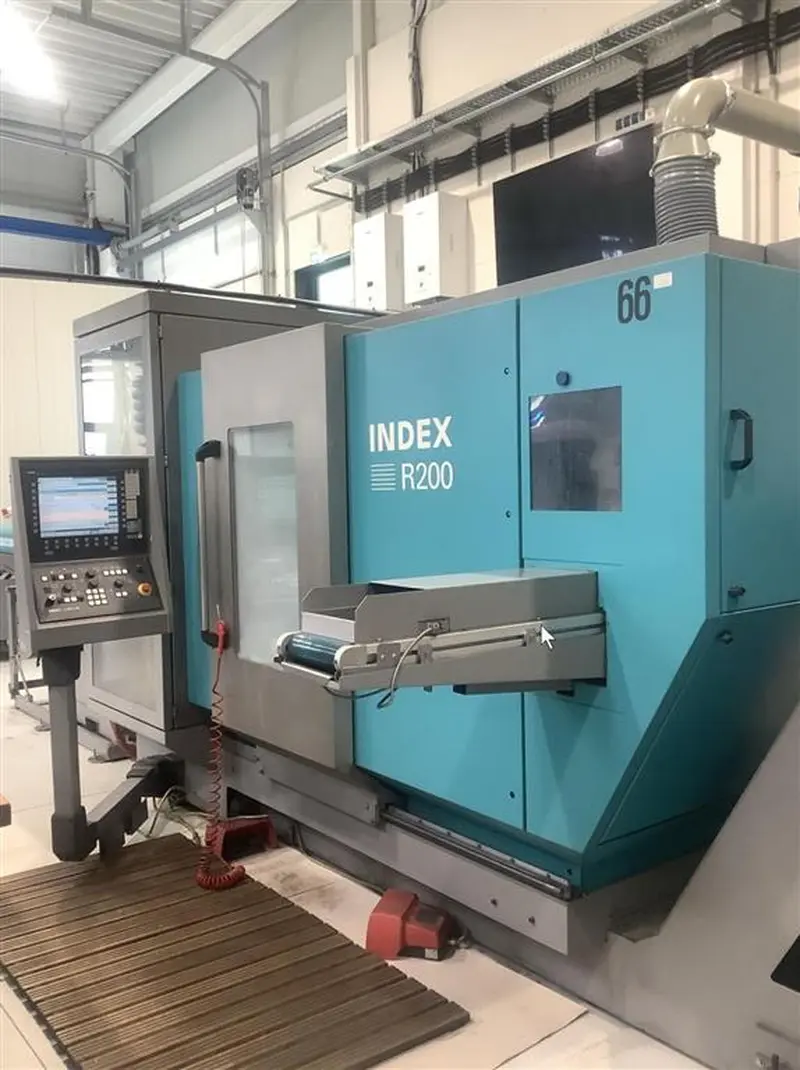

Die Index R 200 ist eine hochpräzise Multifunktionsdreh- und Fräsmaschine. Sie hat 2 Drehspindel und 2 Frässpindeln.
Für beide Frässpindeln ist volle 5-Achsfähigkeit installiert.
Die z-Achsen sind in den Drehspindelstöcken.
Die x2 Achse ist im Spindelstock der Gegenspindel.

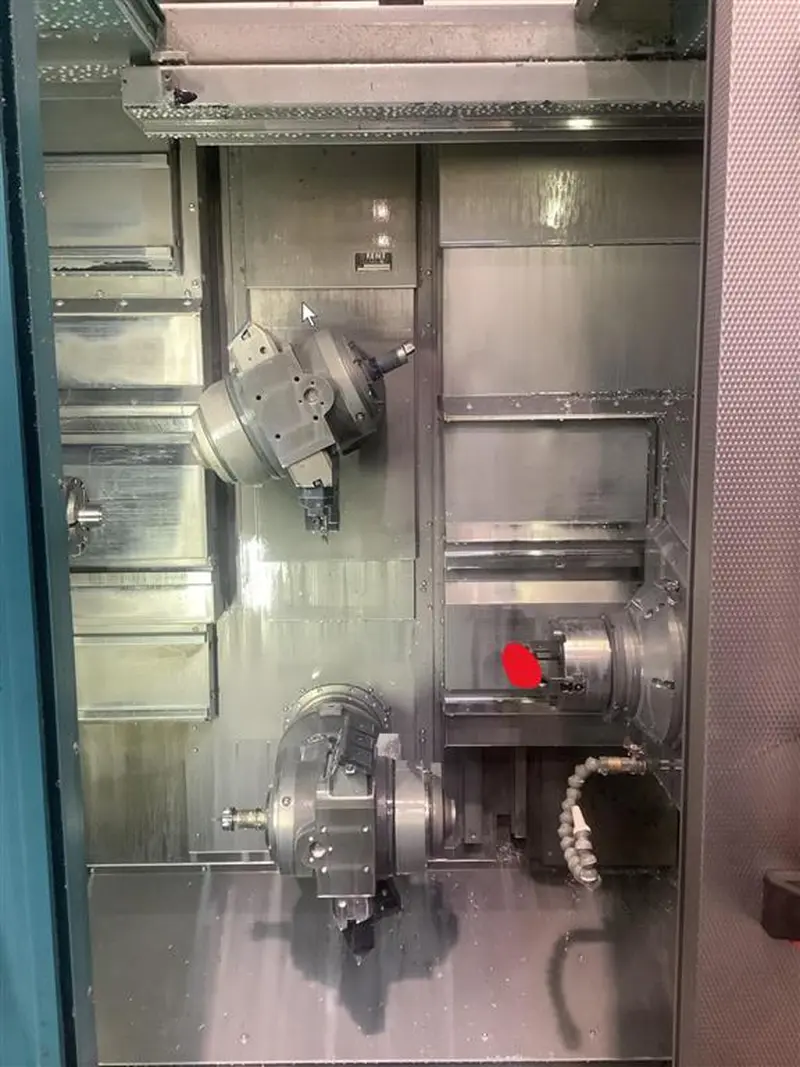

Die Frässpindel 1 hat im Kopf x/y/b -Achsen
Die Frässpindel 2 hat im Kopf y/b Achsen
Jede Frässpindel hat eine vollwertige B-(Schwenk-)Achse mit 230°
Die Maschine ist mit einem Kurztstangenlader IRCO und einen Teileabgreifer ausgestattet.
Die abzugreifenden Teile dürfen maximal folgende Maße haben:
Länge 120 mm
Reststücklänge 200 mm
Alle Linearachsen sind mit Glasmaßsstäben versehen.
Kühlmittelzufuhr über Haupt- und Gegenspindel sowie durch die Gegenspindel.
Alle vorhandenen Werkzeughalter gehen mit der Maschine mit.
Sie ist in einem exzellenten Zustand!
