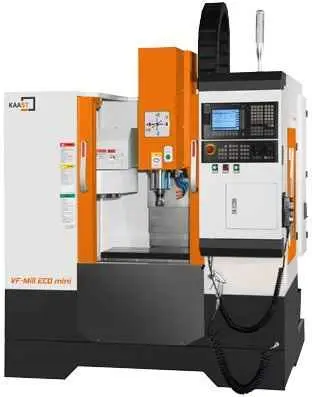

| Fabricant | KAAST |
| Type | VF-Mill ECO Mini |
| Année de fabrication | 2017 |
| Commande | Siemens 828 D CNC |
| Porte-outil | ISO 40 Kegel |
| Course X | 500 |
| Course Y | 300 |
| Course Z | 400 |
| Plage de vitesse | 10.000 min-1 |
| Dimensions du tableau | 650 x 300 mm |
| Nombre d’outils dans le magasin | 12-fach |
Rexroth Linearfuehrungen in allen 3 Achsen
Z-Achsen Servomotor mit Bremse
Teleskopabdeckungen in allen Achsen
5.5/7,5 kW Spindel Servomotor
Gewindebohren ohne Ausgleichsfutter
USB und RS 232 Interface
12-fach Werkzeugwechsler (Tellerwechsler)
Waermetauscher für Schaltschrank
Spindelaufnahme mit Ausblasfunktion
Kugelgewinde der Marke HWIN
Automatisches Schmiersystem
Kuehlmittelsystem inkl. Späneausspülvorrichtung
LED Arbeitsleuchte
Programmende-Leuchte
Elektronisches Handrad (MPG)
Werkzeugkasten
Nivellierschrauben und Bolzen
Betriebsanleitungen
Technische Spezifikationen:
Max. Tischbelastbarkeit200 kg
Abstand Spindelnase zu Tisch 120 - 520 mm
Abstand Spindelmitte zur Saeule 340 mm
Spindelaufnahme (wahlweise) ISO 40
Spindelmotor 5,5 / 7.5 kW
Spindelgeschwindigkeit 10.000 min-1
Eilgang in X/Y 20 m/min ; Z: 12 m/min
Vorschubgeschwindigkeit 1 - 8.000 mm/min
X/Y/Z Motorleistung X/Y: 1.4 kW ; Z: 1.9 kW
Drehmoment X/Y: 6 Nm ; Z: 7.7 Nm
Anzahl der Werkzeuge 12
Max. Werkzeuglaenge 280 mm
Max Durchmesser 80 mm / 125 mm (nächstes Release)
Max. Werkzeuggewicht 8 g
Positionsgenauigkeit ± 0.008 / 300
Wiederholgenauigkeit ± 0.007
Abmessungen 1650 x 17001800 mm
