| Fabricant | KITAMURA |
| Type | Mytrunnion5 |
| Année de fabrication | 2007 |
| Course X | 815 |
| Course Y | 745 |
| Course Z | 500 |

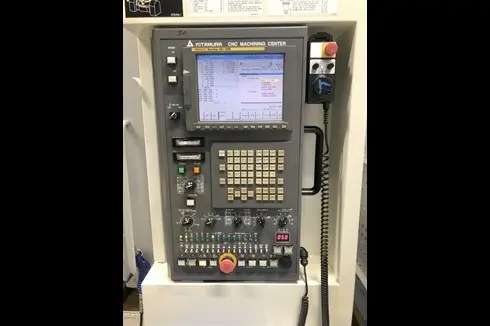

| Commande | FANUC Series 16i-MB |
| Heures de fonctionnement | 4915 |
| Largeur de table | mm |
| Dimensions du tableau | 630 |
| Longueur de la table | mm |
| Prix | € 000 |
| 5 axes |  |
Werkstückgrösse max.:
Höhe: 500 mm
Durchmesser: 630 mm
Max. Werkstückgewicht auf dem Tisch: 400 kg

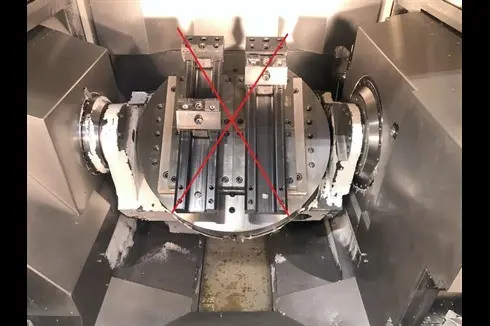

Schwenkwinkel (A-Achse): -120 / +30 °
C-Achse: 360 °
Werkzeugmagazin Anzahl Werkzeuge: 50 kein (leer)
Werkzeugdurchmesser: 75 mm
Werkzeugdurchmesser max.: 300 mm
Durchmesser bei freien Nebenplätzen: 150 mm
Werkzeuggewicht max.: 10 kg
Werkzeugaufnahme: BT: 40 kein (leer)
Abstand zwischen Spindelnase und Tisch: 100 - 600 mm

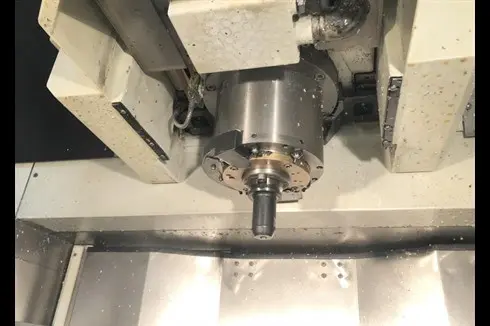

Spindeldrehzahl:
Stufenlos
von: 20 U/min
bis: 20000 U/min
Vorschubgeschwindigkeit: 0 - 24000 mm/min
Eilgang: Längs: 50 m/min
Eilgang: Quer: 50 m/min
Eilgang: Vertikal: 25 m/min
Anschluss 50 Hz 3x: 400 Volt
Spindelmotor: 13 kW
Gesamtleistungsbedarf: 45 kVA
Maschinengewicht ca.: 17400 kg
Abmessungen Maschine:
Länge: 4600 mm
Breite: 2400 mm
Höhe: 3300 mm
Diverses Zubehör:
Kühlmittel durch die Spindel (IKZ)

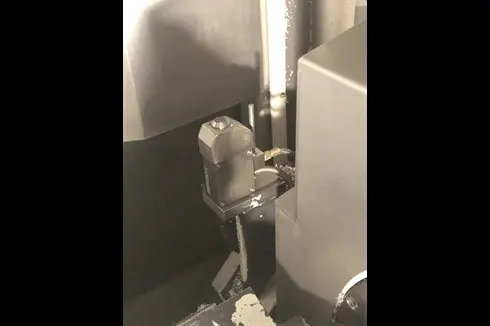

Werkzeugtaster Renishaw
Werkzeugbruchkontrolle

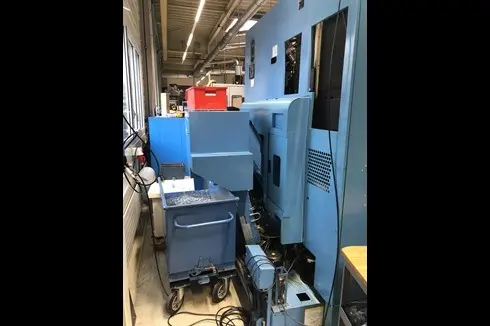

Späneförderer
Elektronisches Handrad
