| Fabricant | KRAFT |
| Type | des Palettenwechsels Rotierender |
| Année de fabrication | 2020 |
| Vitesses de broche | 6000 1/min |
| Moteur de broche | 22/26 kW |
| Course X | 1000 mm |
| Course Y | 850 mm |
| Course Z | 950 mm |
| Charge maximale de la table | 1000 kg |
| Moteur |  |
| Commande | CNC (SIEMENS 840D SL - SHOPMILL) |
| Poids de la machine | 23 t |
| Cône de broche | 50 ISO |
| Changeur d’outils | 90 fach |
| Changement de palettes | |
| Diamètre de l’outil | 115 mm |
| Nombre d’outils | 90 Stk. |
| Poids maximum de l’outil | 20 kg |
| Vitesse d’avance | |
| Vitesse de course rapide | 32 m/min |
| Axe B (table) | 0.001 Grad |
| Taille de la table palette | #NR. 50 DIN 69871 |
| Refroidissement interne du liquide de coupe | 42 bar |
| Mesure des outils | RMP-60 v. Renishaw |
| Tension électrique | |
| Broche | Übertragung Gürtel Typ |
| Prix | |
Maschinenart: Bearbeitungszentrum - Horizontal
Lieferzeit: : sofort ab Lager
Werkstückabmessungen: Ø1000 mm
Tischgröße: 630x630 mm
Werkzeuglänge -: 450 mm
Fräsvorschübe: 10000 mm/min
Maschinengröße (LxBxH): 5966x3570 mm
Späneförderer, Schanierband: 2 fach
Palettensystem: 2 Stück

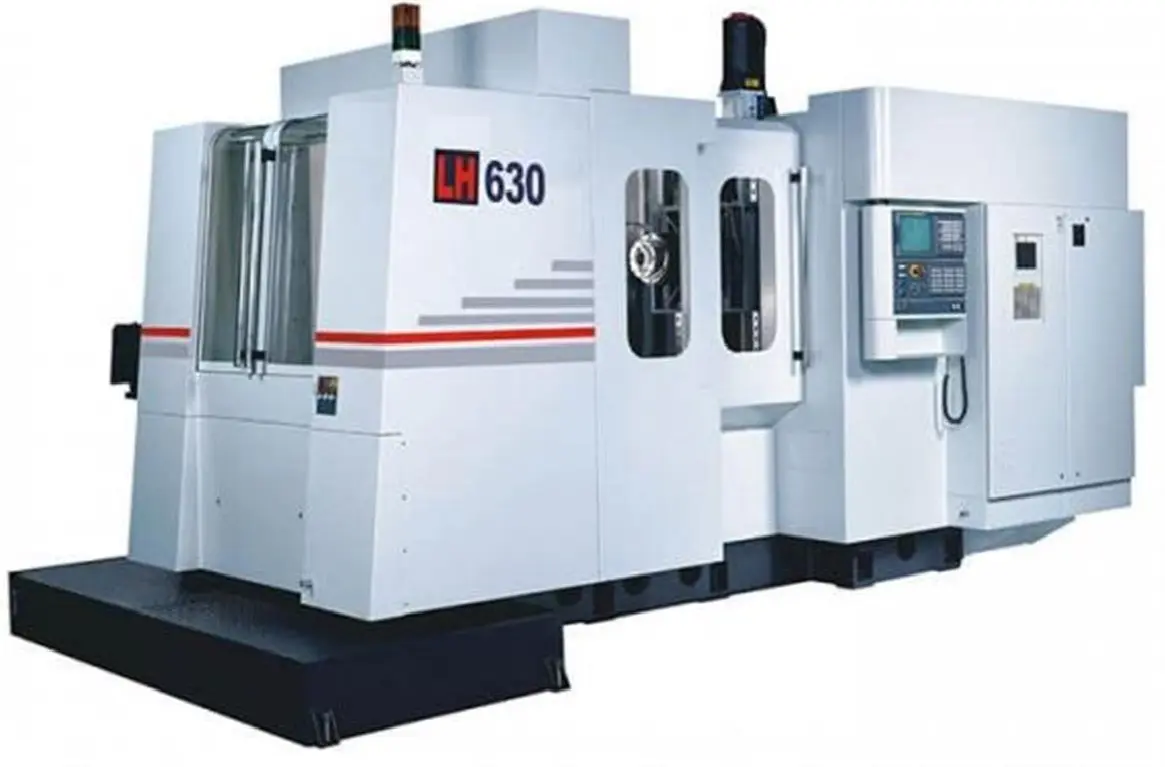

Unbenutztes Horizontal-Bearbeitungszentrum mit Teile-Gewährleistung und Siemens 840D Steuerung und vielen Extras (optional mit Getriebe von ZF für mehr Drehmoment):
SPEZIFIKATIONEN
Wege
Verfahrweg, X/Y/Z mm 1000/850/950
Spindelmitte zu Palettenfläche mm 100-950
Spindelnase zur Palettenmitte mm 150-1100
Palettengröße mm 630x630
Maximum Werkstück mm Ø 1000
Maximale Palettenlast kg 1000
Maximale Höhe des Werkstücks mm 1000
Konfiguration der Palettenoberfläche mm 24-M16 Teilung 125
Palettenindexierung 0.001°
Spindel Max. Drehzahl RPM 6000
Niedrige/hohe Gangabweichung RPM -
Spindel Max. Drehmoment (Standard) N-m 165
Spindellager-Id mm 100
Max. X/Y/Z-Geschwindigkeit mm/min 32000
Vorschubgeschwindigkeit mm/min 1-10000
Job-Vorschubgeschwindigkeit mm/min 1260
Automatischer Werkzeugwechsel (ATC)
Werkzeugkapazität einer von zwei 90
Max. Werkzeugdurchmesser (ohne angrenzendes Werkzeug) mm 115(230)
Max. Werkzeuglänge mm 450
Max. Werkzeuggewicht kg 20
ATC-Wechselzeit ( T bis T ) sec. 5
Methode der Werkzeugauswahl feste Adresse
Automatischer Palettenwechsler (APC)
Anzahl der Paletten einer von zwei 2
Zeit für APC sec. 18
Controller-System
Siemens 840D SL - NCU-710
Spindelmotor, Leistung KW 22/26
Spindelmotor N.m 165
X/Y/Z/B-Achse Motor KW 7 / 7 / 7 / 3
Motor, hydraulisches System KW 2.2
Motor, Kühlmittelpumpensystem KW 1.6
Leistungsbedarf KVA 42
Kapazität des Öl-/Kühlmitteltanks
Kapazität, hydraulisches System L 60
Kapazität, Schmierungssystem L 4
Kapazität, Kühlmittelsystem L 800
Mechanische Spezifikationen
Höhe mm 3362
Bodenfläche mm 5966x3570
Gewicht kg 23000
Zubehör
1. SIEMENS 840D SL - NCU-710
2. Spindeldrehzahl 6000RPM. Ohne ZF-Getriebe.
3. Spindel-Öl-Kühlsystem
4. Palette 0,001 ° Abteilung
5. Paletten-T-Nut
6. Kühlmittel durch die Spindel (CTS 42 BAR)
7. Schienengebundenes Spänefördersystem
8. Chip-Wagen
9. Eingebauter Späneförderer
10. Überkopf-Spänewaschanlage
11. Skimmer (Öl-Kühlmittel-Abscheider)
12. Sicherheitsschalter Vordertür / Seitentür
13. Renishaw RMP-60
14. Werkzeuglänge Renishaw NC4
15. Shopmill-Lizenz
16. Shopmill-Option (Echtzeitsimulation)
17. Option Shopmill (Restmaterialbearbeitung)
18. Kapazität der Werkzeuglagerung 90T
19. M30 Automatisches Ausschaltsystem
20. Arbeitslicht (Beleuchtung)
21. Warnleuchte
22. Elektrische Kabinen-Klimaanlage
23. Ölnebelabscheider-Einheit
24. CE-Elektrik
