| Fabricant | MAZAK |
| Type | VARIAXIS i-800 |
| Année de fabrication |  |
| Commande | Smooth X-Steuerung |
| Vitesses de broche | Max. Spindeldrehzahl: 12.000 U/min |
| Course X | : 500 mm |
| Course Y | : 400 mm |
| Course Z | : 350 mm |
| Puissance totale requise | kW |
| Charge maximale de la table | Max. Tischbelastung: 300 kg |
| Avance rapide | (A/C) 50 U/min |
| Commande | CNC |
| Poids de la machine | t |
| Broche de fraisage | AC 11 kW |
| Espace requis approximatif | m |
| Dimensions du tableau | : 600 x 400 mm |
| Longueur de coupe | : 730 mm |
| Angle de coupe | : 560 mm |
| Axe C | : +-360° |
| Déplacements x / y / z | |
| Axe A | : -120° bis +30° |
| Changeur de palettes | , 2 Paletten |
| Délai de livraison | Sofort |
| Axe Y | : 800 mm |
| Prix |
Auf Anfrage |
| Vitesse maximale de la broche | Max. Spindeldrehzahl 10.000 U/min |
| Mise en service | 2021 |
Maschinenart: Bearbeitungszentrum - Universal
Zum Verkauf steht eine Produktionszelle bestehend aus:
1 x MAZAK VARIAXIS i-800
1 x MAZAK VC PRIMOS 400 L
1 x CELLRO ELEVATE mit FANUC

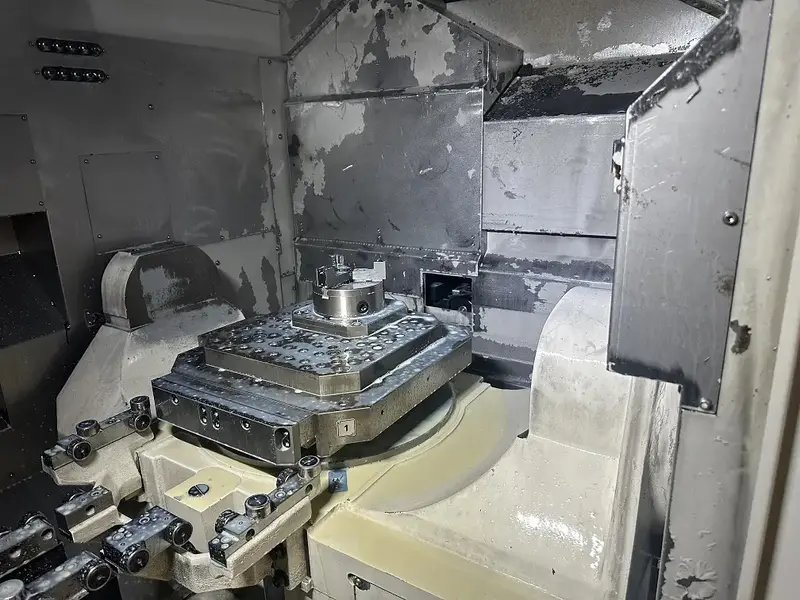

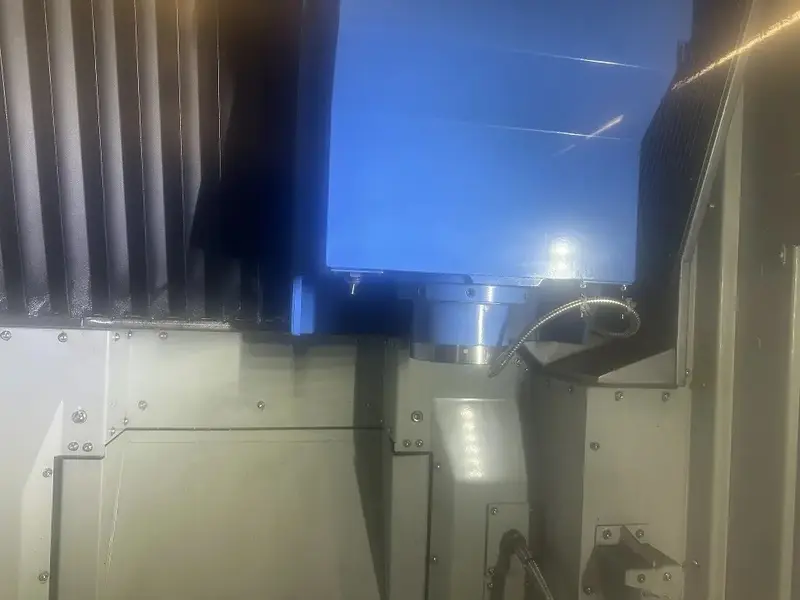

MAZAK VARIAXIS i-800
5-Achsen Bearbeitungszentrum
Smooth X-Steuerung
5-Achsen-Simultanbearbeitung
SK-50-Aufnahme, DIN 69871
-Werkzeugmagazin für 120 Werkzeuge
-Vorbereitung für hydraulische Spannung inkl. Spannfunktion-Palette
-Automatischer Palettenwechsler
-Elektronisches Handrad
-Panel für Euchner Tool-ID
-Luftdurchfluss durch rotierende Spindel
-Kühlmittelpistole

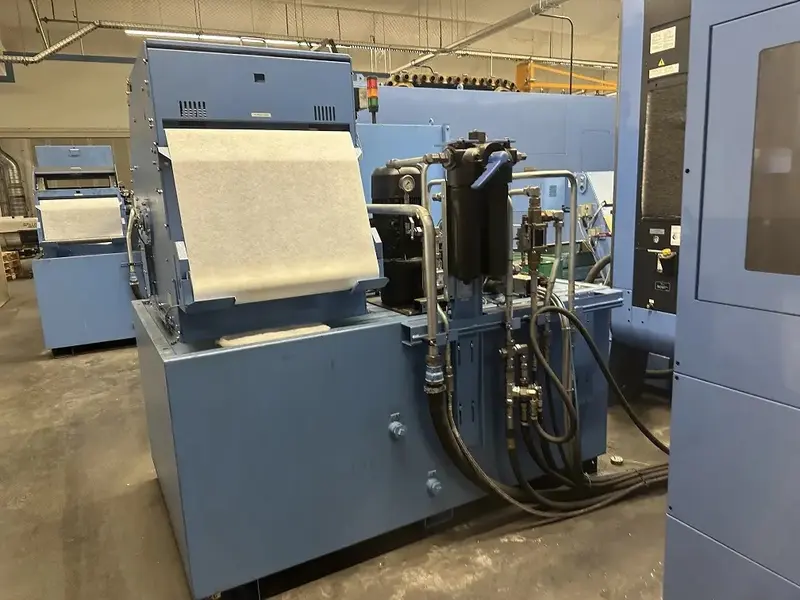

-Knoll-Kühlmittelsystem KF400/2300
-Papierbandfilter
-Vorbereitung für 70 bar
-Hochdruckpumpe 70 bar
-Knoll-Späneförderer
-Renishaw NC4 Laser
-Luftausblasung am NC4 Laser
-Mazak Monitoring B, inkl. Renishaw RMP600-Taster
-Werkzeugbruchüberwachung (TBR) & Mazak-Monitoring-System (MMS) EIA/ISO-Programm – Makro
-automatische Werkstück-Kühlmittelspülung am Palettenwechsler
-Werkstücknullpunktverschiebung unter EIA/ISO
-Mazak API
-Smooth synchronisiertes Gewindeschneiden
-Bohrzyklus mit drehmomentabhängigen Spanbruch
-Gravurfunktion
Maximale Programmgröße: 8 MB
-Eilgang konstanter Neigungswinkel
-Roboter-Schnittstelle (Advance/Profibus)

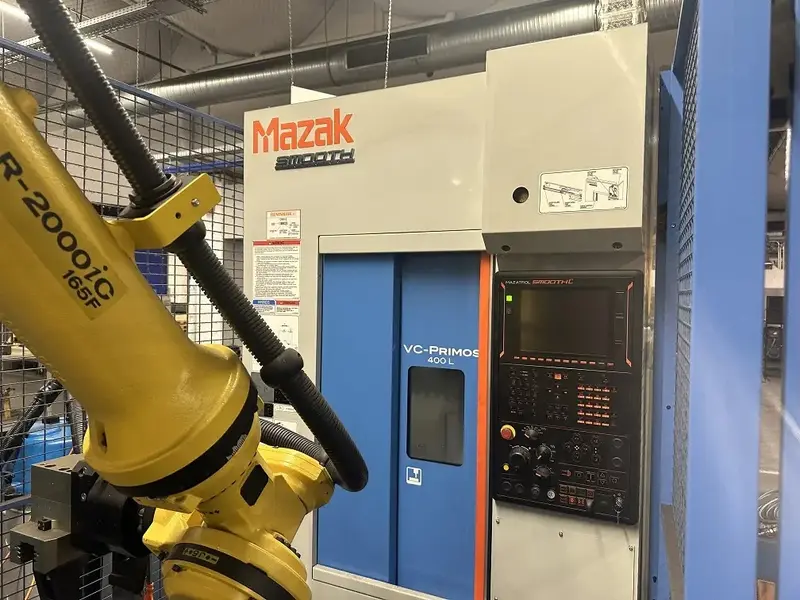

MAZAK VC PRIMOS 400 L
Vertikales Bearbeitungszentrum
Baujahr 2020, installiert 2021
Mazatrol Smooth C
14 Werkzeuge, BT30
-2 Hydraulikanschlüsse
-Automatische Tür
-Ölnebel-Schmierung
-Signalleuchte
-Luftdurchfluss durch rotierende Spindel
-Mazak Monitoring B, inkl. Renishaw OMP40-Messtaster
-Synchronisiertes Gewindeschneiden
-Bohrzyklus mit drehmomentabhängigen Spanbruch
-Eilgang kontanter Neigungswinkel
-Roboter-Schnittstelle (Advance/Profibus)
-Profibus-DP

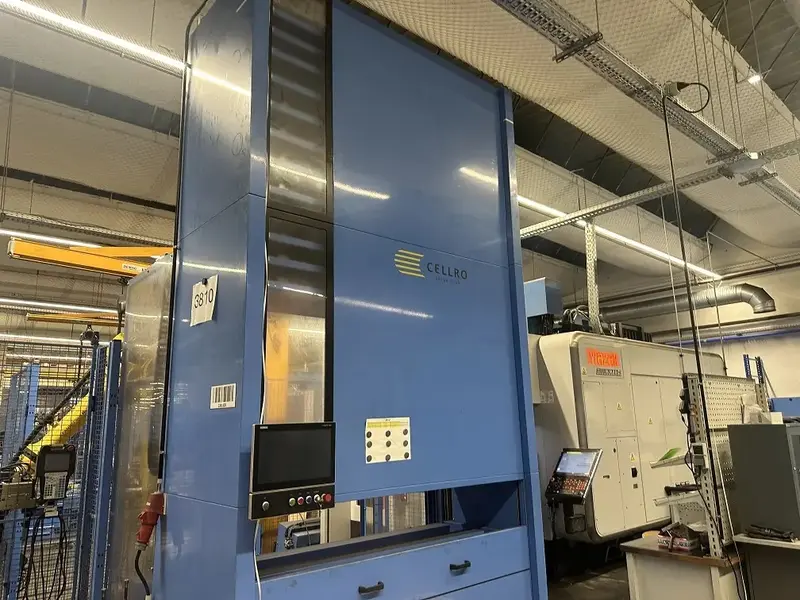

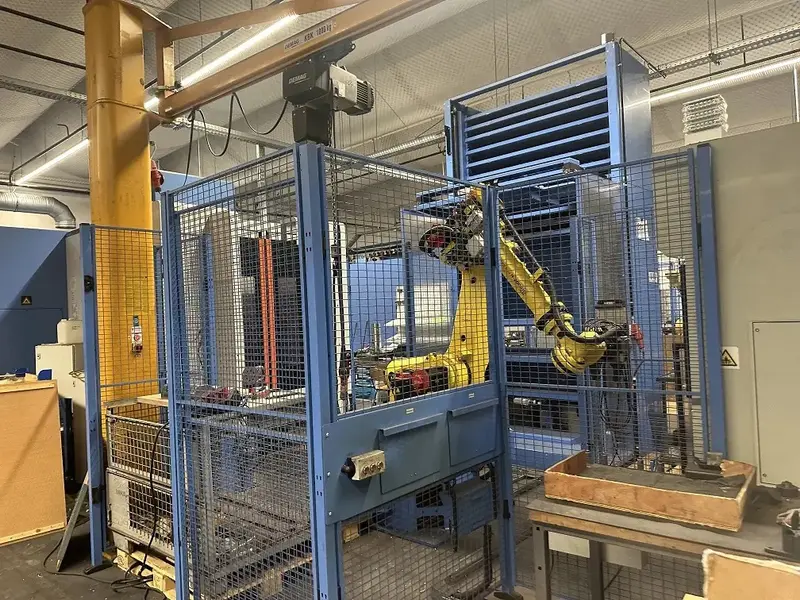

CELLRO ELEVATE E-110-165
Roboterzelle mit Teilespeicher
Elevate B 2000 mm – H 4000 mm

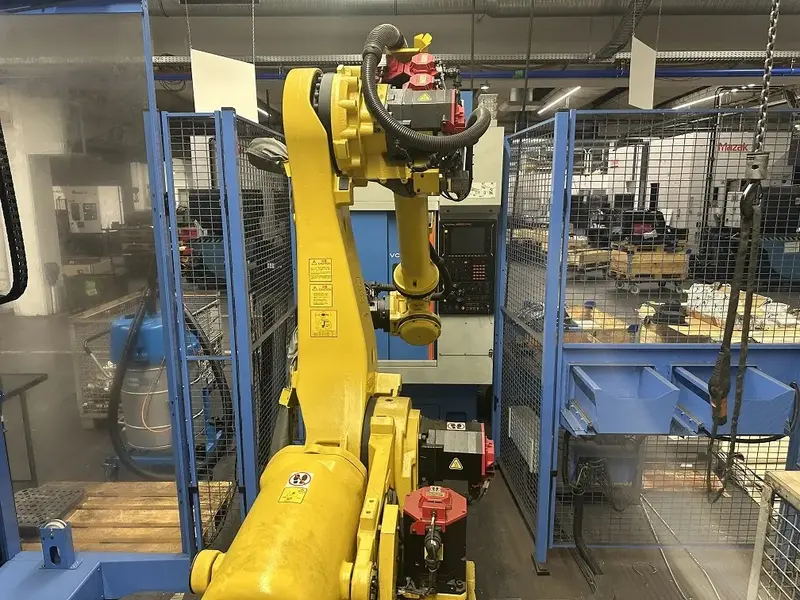

Fanuc-Roboter R-2000 165F iC
Fanuc-Roboter max. Traglast: 165 kg
max. Handhabungsgewicht: 90 kg
Automatisches Greiferwechselsystem
Manuelle Greifkraftregelung
I/O-Modul Greifermagazin
Interne Ventilinsel
Modem für Fernwartung
Sicherheitszaun mit Tür und Anfrage Taste
PREMIUM controls
High-quality dialog control via touchscreen
Including robot software options:
High Sensitive Collision Detection
Auto Singularity Avoidance
DCS Position / Speed Check Function
Werkstück-Drehstation
Werkstückmessstation SPC-Trays für die Messung von Teilen während des Prozesses
Luftausblasstation
Diverse Trays 1600 x 550 mm
Beladung mit ausziehbarem Tray Schnittstelle für 2 Variaxis i-800 und einen VCP400L

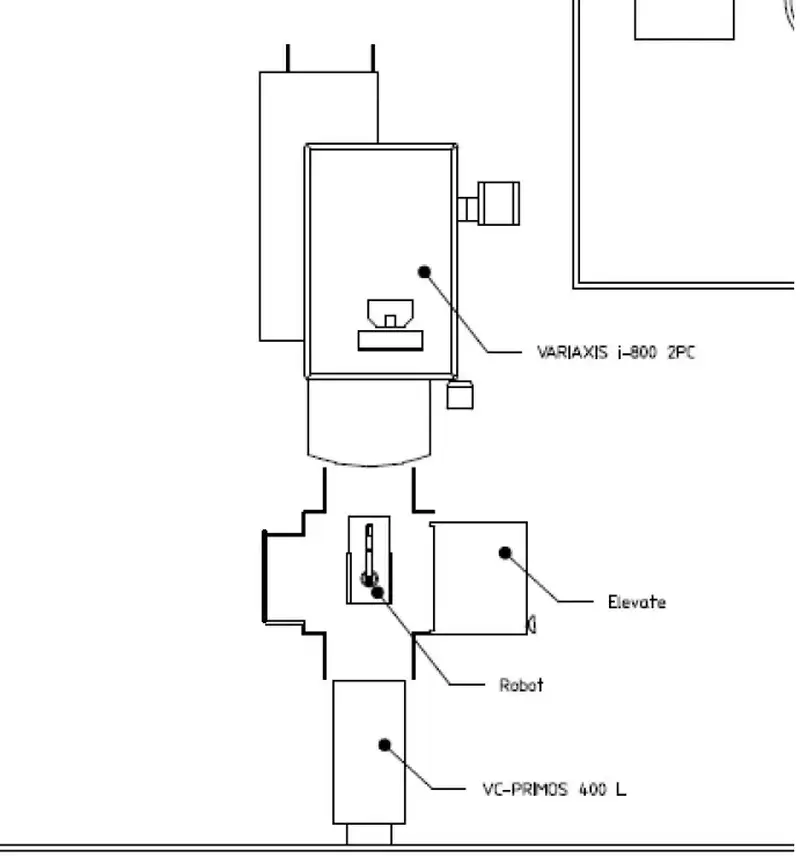

Zum Verkauf steht eine gesamte Produktionszelle mit der Möglichkeit der 6 Seitenbearbeitung. Die Produktionszelle besteht aus einem 5-Achsen Bearbeitungszentrum Mazak Variaxis i800, einem vertikalen Bearbeitungszentrum Mazak VCP400L verbunden in einem System mit einer Roboterzelle von CELLRO mit Teilespeicher, Roboter, Messstation, Wendestation und Ausblaseinrichtung.
