| Fabricant | SCHÜTTE |
| Type | S 7 - 32 |
| Année de fabrication | 2017 |
| Commande | Siemens 840D |
| Couple à la broche | 50 Nm |
| Puissance totale requise | - kW |
| Commande | CNC |
| Poids de la machine | 17,5 t |
| Longueur de coupe | 150 mm |
| Espace requis approximatif | m |
| Vitesse d’avance | 30 m/min. |
| Passage de broche | - mm |
| Plage de vitesses de broche - continue | 8000 U/min |
| Table d’appui: surface d’assemblage | 32 mm |
| Course du chariot transversal | 70 mm |
| Broche | , Werkzeuge, feste Spannzangenfutter, Anzeigen, Sky Vision, Stopper |
| Délai de livraison | kurzfristig-nach Vereinbarung |
| Course du chariot longitudinal | 125 / 280 mm |
| Prix |
Auf Anfrage |
| Nombre de broches | 6 |
Maschinenart: Mehrspindelstangenautomat
Vorschubgeschwindigekeit: 30 m/min

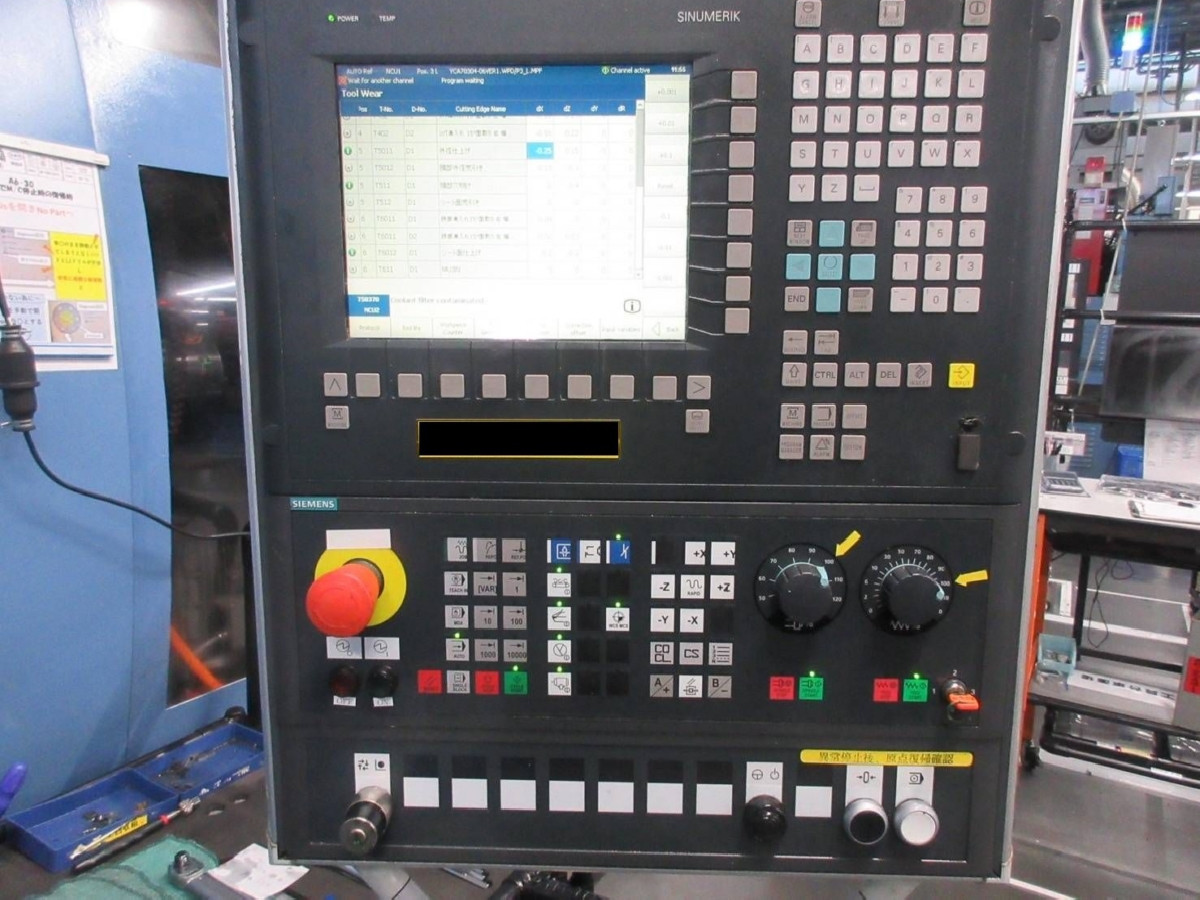

- CNC Setuerung Siemens 840D
- Haupt & Gegenspindel
- Werkzeugrevolver 3-fach, Y-Achse 50mm
- 6 Spindeln
- 7 Stationen [POS}:
-- POS1: Werkstückladezange
-- POS3: Drehspindel (für abnehmbares Drehwerkzeug)
-- POS4: Werkstückentladung
-- POS5: Gegenspindel (Teilspindel)

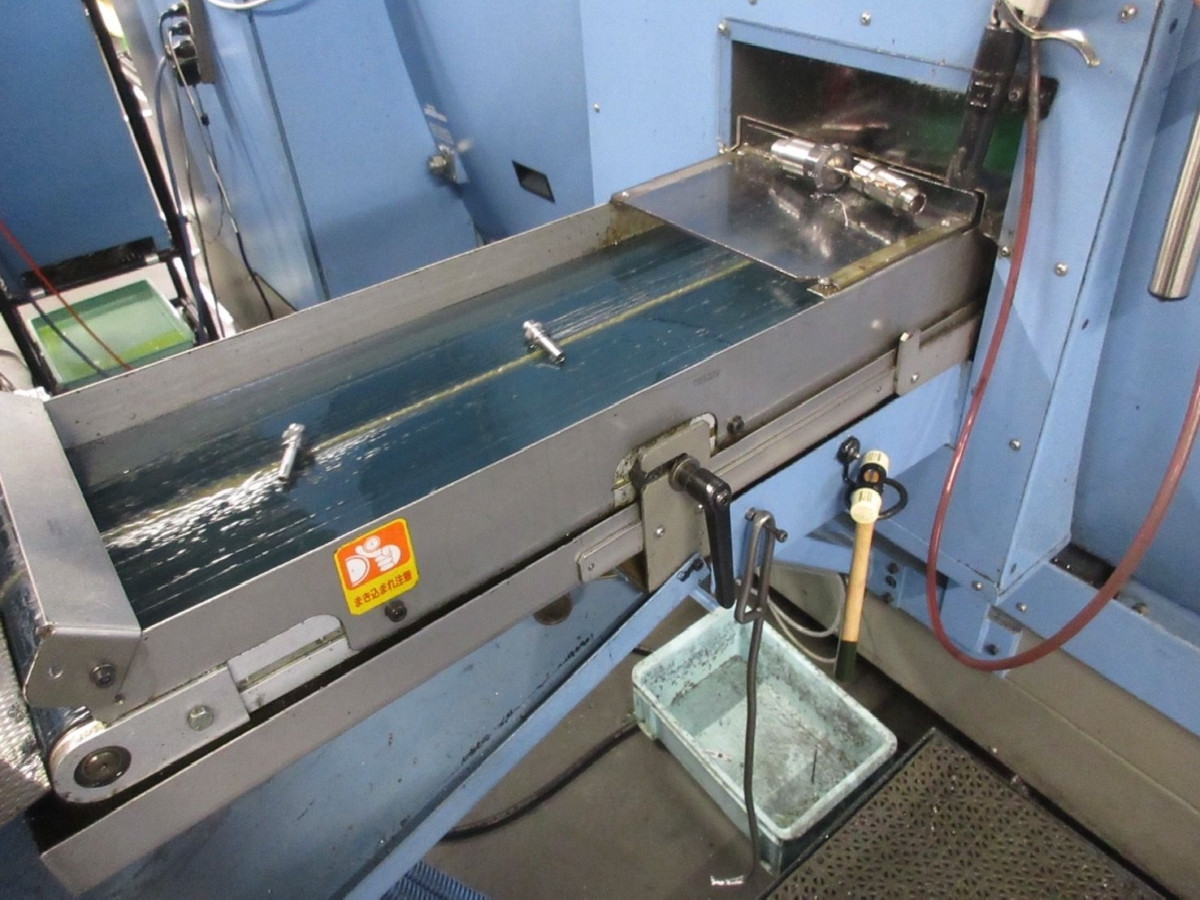

-- POS6: Werkstückabfuhr (Förderband und Abfuhrschacht)
-- Maximale Spindeldrehzahl: 8000 min?¹ (von ARTIS)
-- QC-Spannzangenfutter (von HAINBUCH)
[Haupteinheit – Werkzeugspezifikationen]
POS1 Spindel: 2-achsig gesteuerte externe HSK40
POS1 Armlader: 1 - Einseitenlader, 2 - Greiferkopf
POS2 Spindel: 1 - fest HSK40, 2 - rotierend HSK32
POS2 Lader: 1 - 2.CAPT C4
POS3 Spindel: 1 - rotierend HSK40
POS3 Lader: 1 - 2.CAPT C4
POS4 Spindel: 2 - fest HSK40
POS4 Lader: 1 - 2.CAPT C4
POS5 Spindel: 2 - rotierend HSK32
POS5 Lader: 1 - 2.CAPT C4
POS6 Auswerfer: 2 - CAPT C5

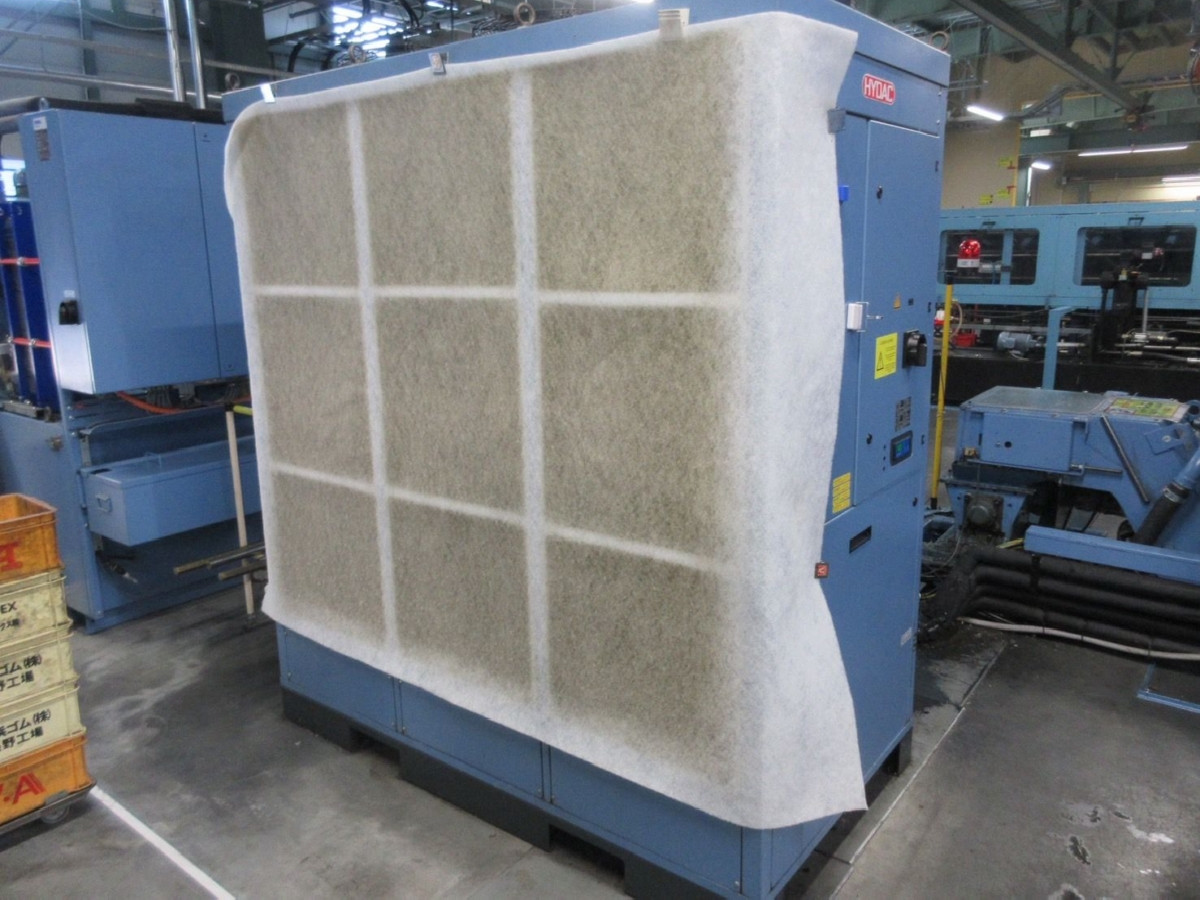

- Ölkühler HYDAC

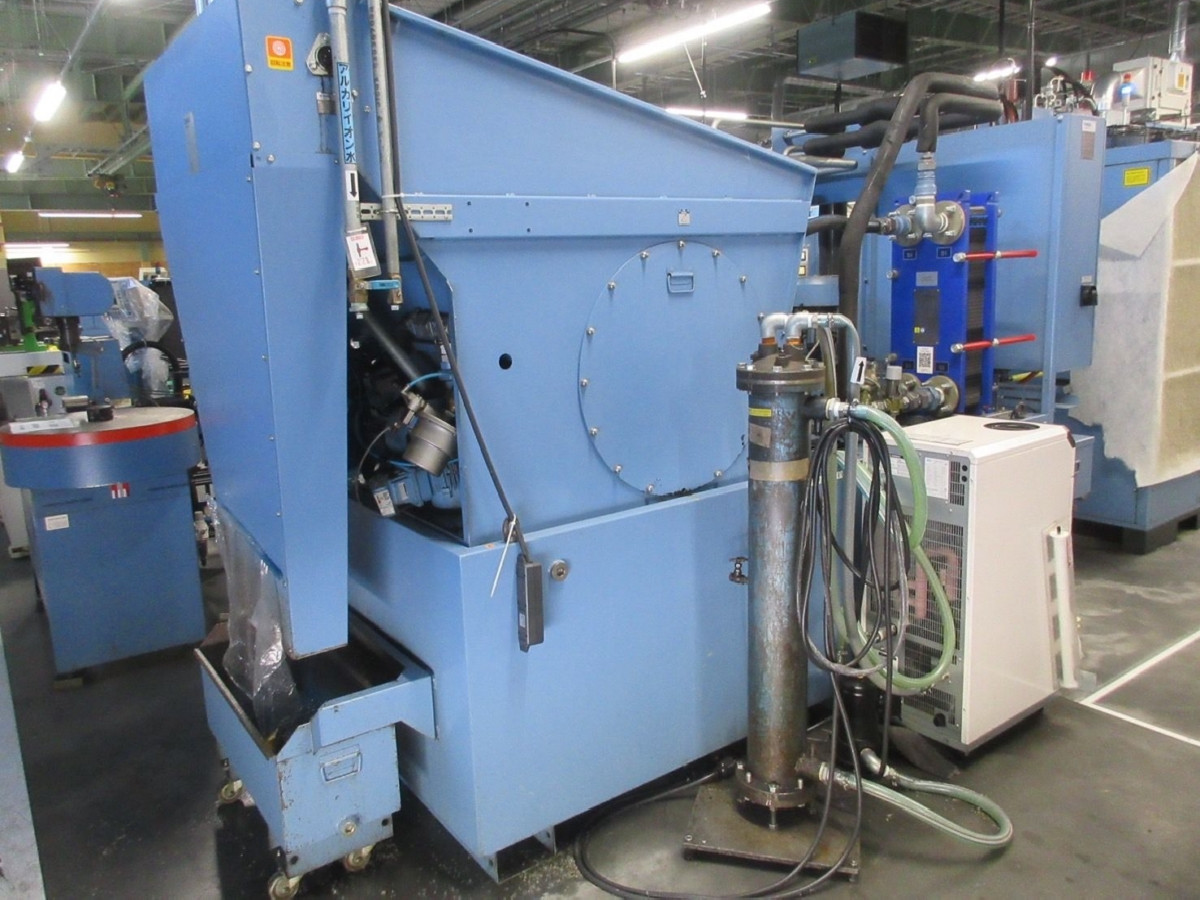

- Kühlmittelanlage KNOLL (3 bar, 30 bar, 60 bar)

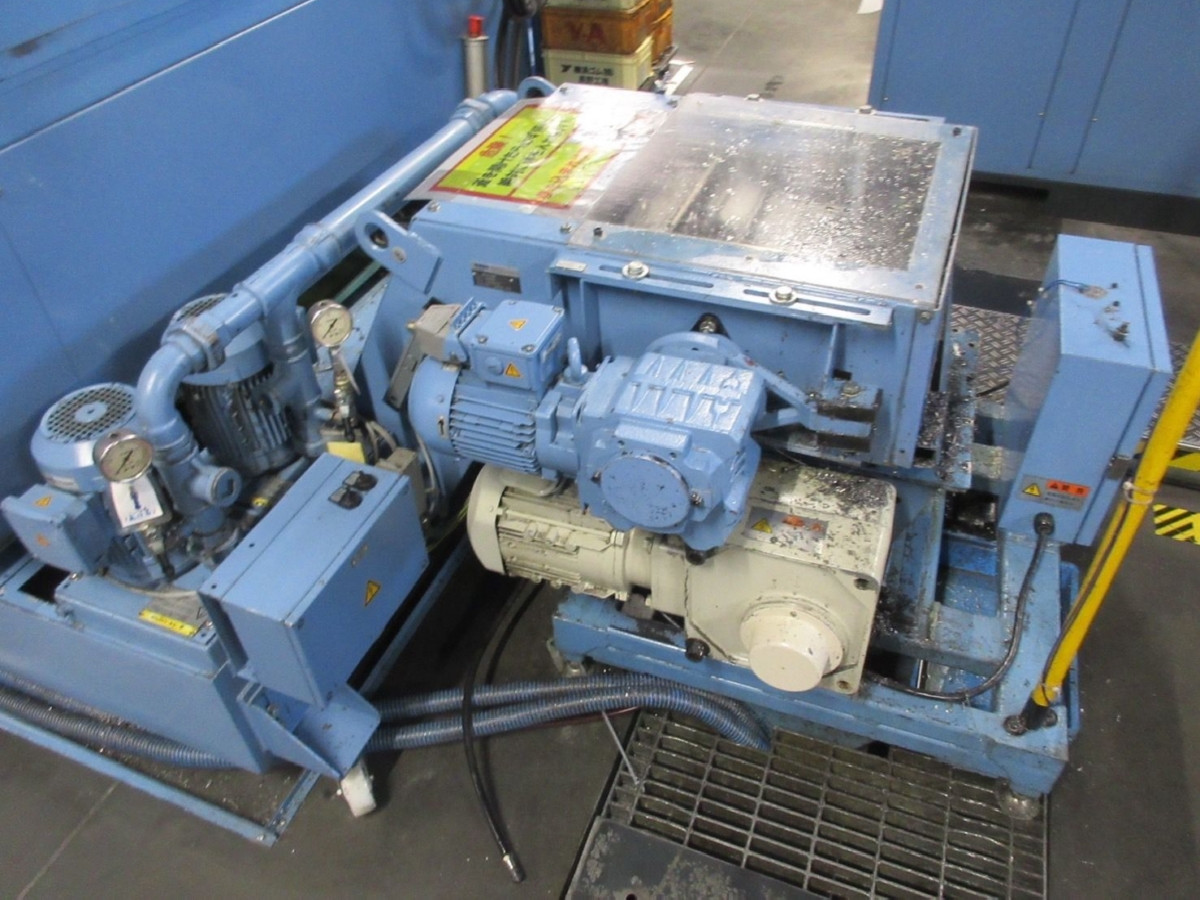

- Späneförder KNOLL
- CE
ca 41500h Lauftstunden
