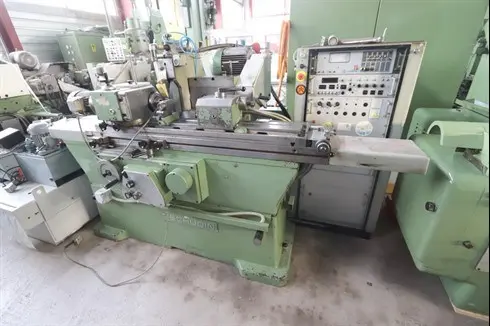

Meuleuses Tschudin HTG 622

Technische Daten
Spitzenhöhe: 100 mm
Spitzenweite: 680 mm
Max. Längsweg: 620 mm
Max. Querweg: 45 mm
Schleifscheibe:
Durchmesser: 500 mm
Breite: 80 mm
Bohrung: 203.2 mm
max. Breite der Schleifscheiben: 80 mm
Schleifscheibendrehzahlen:
Anzahl (Stufen): 3 kein (leer)
von: 1150 U/min
bis: 1550 U/min
Schleifkopf drehbar: 3 °
Werkstückspindelstock:
Drehzahlen:
Stufenlos
von: 65 U/min
bis: 500 U/min
Drehbar: 360 °
Spindelkonus:: 4 MK
Reitstock-Pinolenaufnahme:: 3 MK
Pinolenhub: 20 mm
Presskraft: 4 - 15 kp
Grösste Schrägstellung des Tisches: 9 °
Geschwindigkeit des Tisches:
Stufenlos
bis: 5 m/min
Anschluss 50 Hz 3x: 380 Volt
Aussen-Schleifspindelmotor: 5.5 kW
Werkstückspindelmotor: 0.7 PS
Gesamtleistungsbedarf: 10 PS
Maschinengewicht ca.: 2900 kg
Abmessungen Maschine:
Länge: 2300 mm
Breite: 1800 mm
Höhe: 1900 mm
Diverses Zubehör:
Abrichtvorrichtung
Kühlmitteleinrichtung
Papierfilteranlage
Reitstock
