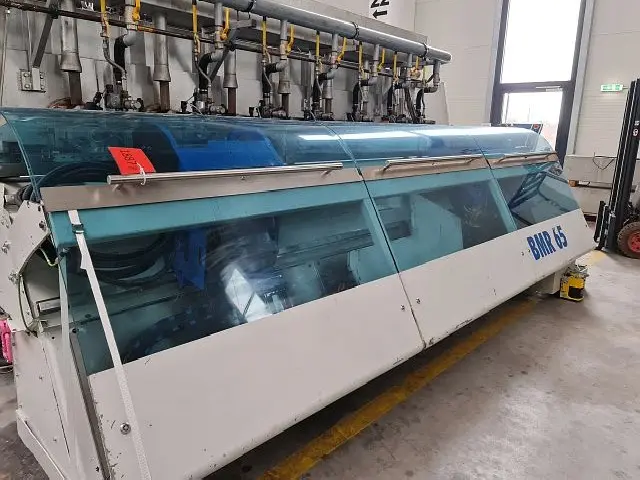

Machine à plier les tuyaux WAFIOS BMR 65

STEUERUNG
   BECKHOFF

TECHNISCHE DATEN
  Max. Rohrdurchmesser: 65 mm
  Max. Wandstärke: 2 mm

ELEKTRISCHE ANSCHLUSSDATEN
  Anschlussspannung: 400 V
  Netzfrequenz: 50 Hz

ABMESSUNGEN / GEWICHTE
  Platzbedarf -links/rechts-: 5400 mm
  Platzbedarf -vorne/hinten-: 1550 mm
  Gesamthöhe: 1500 mm
  Gesamtgewicht ca.: 6500 kg


+ 8-Achsen CNC Rohr- und Drahtbiegemaschine
+ CNC gesteuerter Zangenvorschub mit pneumatisch betätigter Zange
+ getrennte Servo Antriebe für
  A-Achse: Rotationseinheit 35 mm

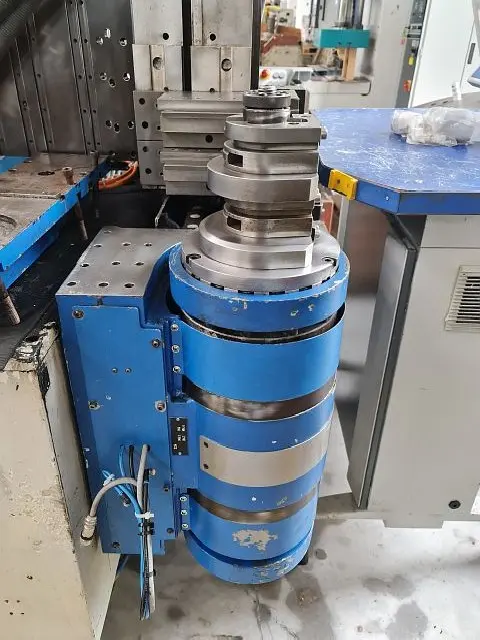

  B-Achse: Biegekopf
  C-Achse: Vorschubeinheit
  D-Achse: Dorneinrichtung
  L-Achse: Gleitschiene
  P-Achse: Spanneinrichtung
  V-Achse: Gegenhalter
  Y-Achse: Biegen
  Z-Achse: Biegekopf auf/ab

Einzugslänge 3000 mm
