| Fabricant | WEINIG |
| Type | Powermat 400 mit RF 15 |
| Année de fabrication | gebraucht |
| Commande | : Memory-Funkion |
| Commande | CNC |
| Hauteur de travail | : 8-120 mm |
| Largeur de travail | : 20-230 mm |
| Diamètre de la broche | : 40 mm |
| Vitesse d’avance | 5-30 m/min. |
| Moteur d’avance | 4 kW |
| Tension de fonctionnement | 400 V (Spannungsbereich 380 - 420 Volt), 50 Hz. |
| Tête à tourelle | 5 St. |
| Broche | radial CNC-gesteuert |
| Hauteur de rabotage | 120 mm |
| Délai de livraison | Nach Absprache |
| Prix | der o.g. Maschine auf Anfrage! |
| Données techniques | : |
Maschinenart: Vierseitenhobelmaschine
Abrichttischlänge: 2500 mm

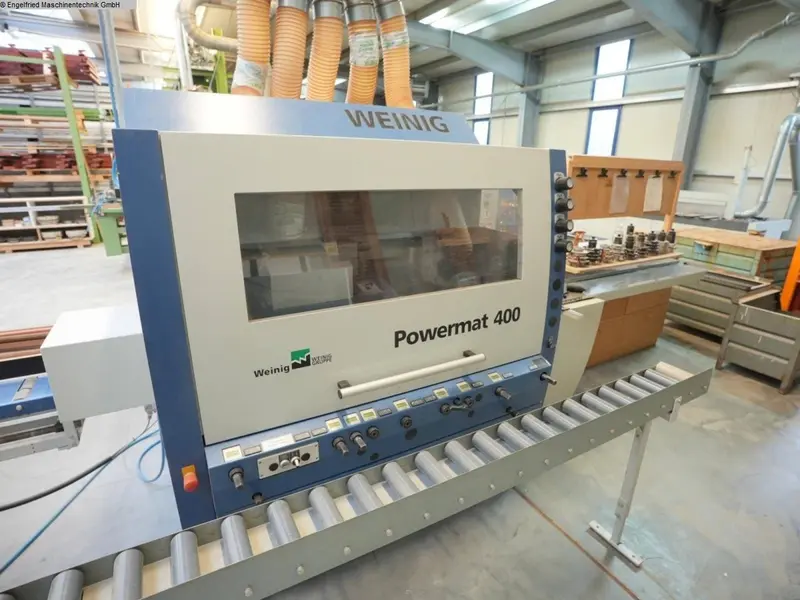

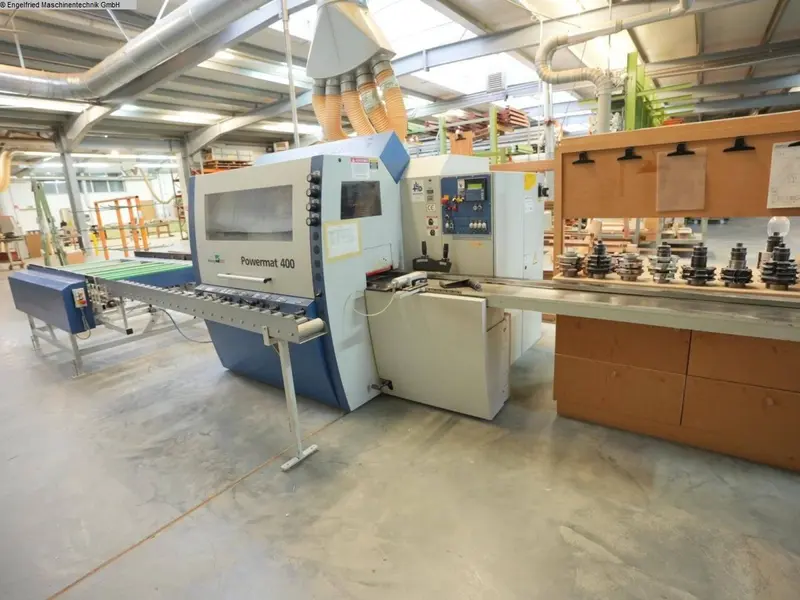

Weinig Powermat 400 mit HSK/Powerlock, axialadial CNC-gesteuert
-----------------------------------------------------------------------
Maschine wird derzeit bei uns aufbereitet !
Kurzzusammenfassung:
-----------------------------------------------------------------------
5 Spindeln mit 8.000 U/min
4 x HSK/Powerlock
Axiale und radiale CNC-Verstellungen der Spindeln über Steuerung
CNC - gesteuerte Verstellung und Positionierung des Vorschubes

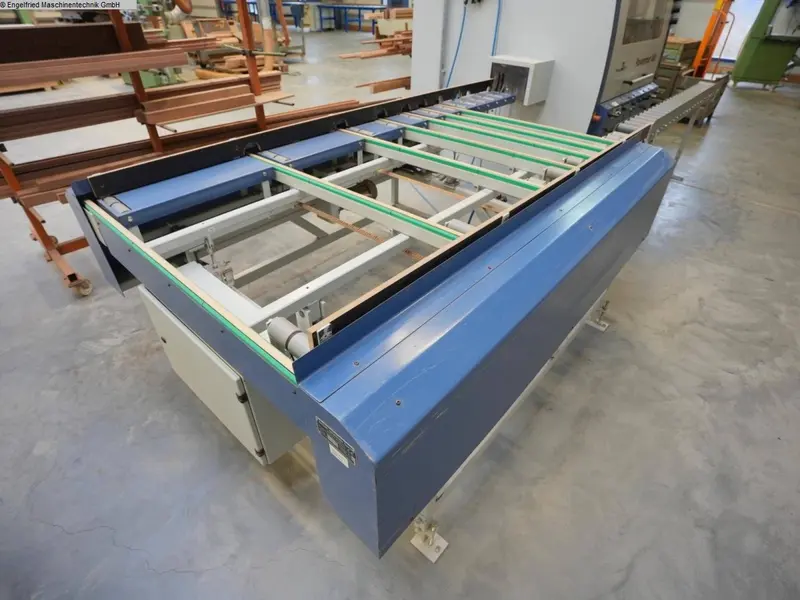

Inklusive Weinig/Neumann Rückfördersystem RF 15
Ausführliche Beschreibung:
-----------------------------------------------------------------------
1. Werkzeugaufnahme - unten
-----------------------------------------------
Motor mit Bremse: 5,5 kW
Drehzal: 6.000 U/min
Werkzeugflugkreis: 93 - 145 mm
Verstellweg axial: 5 mm
Falzeinrichtung
MarathonCoatin für Tischeinlage vor 1.unterer Werkzeugaufname
2. Werkzeugaufnahme - PowerLock - rechts
-----------------------------------------------
Motor mit Bremse: 7,5 kW
Gemeinsamer Motor mit linker Werkzeugaufnahme
Drehzahl incl. Hochleistungs-Kugellager: 8.000 U/min
Werkzeugflugkreis 40 mm unter Tischebene: 93 - 200 mm
Werkzeugflugkreis 55 mm unter Tischebene: 93 - 180 mm
Werkzeugflugkreis für Gerademesserköpfe max. 163 mm
Max. Werkzeugdurchmesser hinter Anschlagebene: 180 mm
Max. Kehltiefe: 35 mm
Verstellweg axial: 55 mm
3. Werkzeugaufnahme - PowerLock - links
-----------------------------------------------
Motor mit Bremse: Gemeinsamer Motor mit der 2. Spindel
Drehzahl incl. Hochleistungs-Kugellager: 8.000 U/min
Werkzeugflugkreis 40 mm unter Tischebene: 93 - 200 mm
Werkzeugflugkreis 55 mm unter Tischebene: 93 - 180 mm
Werkzeugflugkreis für Gerademesserköpfe max. 163 mm
Max. Kehltiefe: 35 mm
Verstellweg axial: 55 mm
4. Werkzeugaufnahme - PowerLock - oben
-----------------------------------------------
Motor mit Bremse: 7,5 kW
Drehzahl incl. Hochleistungs-Kugellager: 8.000 U/min
Werkzeugflugkreis: 93 - 200 mm
Werkzeugflugkreis für Gerademesserköpfe max.: 180 mm
Max. Kehltiefe: 35 mm
Verstellweg axial: 40 mm
Geteilter Druckschuh vor oberer Werkzeugaufnahme, auf Werkzeugflugkreis
einstellbar und wegschwenkend vom Werkzeug, gefedert.
Druckschuh vor, und Abführung nach, der oberen Werkzeugaufnahme mit elekttronischen
Digitalanzeigen, integriert in Memory-Funktions
5. Werkzeugaufnahme - PowerLock - unten
-----------------------------------------------
Motor mit Bremse: 7,5 kW
Drehzahl incl. Hochleistungs-Kugellager: 8.000 U/min
Werkzeugflugkreis: 93 - 200 mm
Max. Kehltiefe: 15 mm
Verstellweg axial: 35 mm
Vorschubsystem
-----------------------------------------------
Freuquenzgeregelter Vorschub, stufenlso regelbar mit Bremse: 4 kW, 5 - 30 m/min
Einzugswalze vor 1.unterem Werkzeug pneumatisch hoch/tief gesteuert.
Durofer-Spitzzahnwalzen (Weinig-Patent) mit Tiefenbegrenzer und selbstreinigend.
Verstellweg der Vorschubwalzen gegenüber linker Werkzeugaufnahme, axial 35 mm
Maschinenelektrik
-----------------------------------------------
Elektrische Ausführung nach DIN VDE 0113, elektrische Ausrüstung von
Industriemaschinen EN60204, IEC-204-1. Weitere Elektrovorschriften sind
nicht berücksichtigt.
Maschinenständer, Tische und Anschläge
-----------------------------------------------
Abrichttisch: 2500 mm lang (inklusive Fügelineal)
Manuelle Gleitmittelpumpe zur Tischentharzung
Eine angetriebene Gummi-Rolle im Auslauftisch - 50 mm breit
Druckelemente und Führungen
-----------------------------------------------
Eine seitliche Andruckrolle vor der linken Werkzeugaufnahme, mitlaufend und
Seitliche Anruckrolle am Einlauftisch, gefedert
Maschinenbedienung
-----------------------------------------------
Zum Spreichern der EInstellwerte von Profilen.
Werkzeugaufnahmeachsen mit elektronischen Digitalanzeigen.
Funktion:
Speichern der Einstellwerte des gefertigten Profils per Knopfdruck
untern einer Profilnummer.
Bei erneuter Wahl der Profilnummer zeigen die eletronsichen Doppelanzeigen
die EInstellwerte an.
Durch manuelle Verstellen der Werkzeugaufnahmen werden die Anzeigen in
Übereinstimmung gebracht. 99 Speicherplätze.
Grundausrüstung für den EInbau der CNC-gesteuerten Verstellung
und Positionierung
2 x axiale CNC-gesteurte Verstellung und Positionernung der Werkzeugaufnahmen
in Verbindung mit der Memory-Funktion für Werkzeugaufnahme 2,3
2 x radiale CNC-gesteurte Verstellung und Positionernung der Werkzeugaufnahmen
in Verbindung mit der Memory-Funktion für Werkzeugaufnahme 3,4
CNC - gesteuerte Verstellung und Positionierung des Vorschubes
hoch/tief in Verbindung mit der Memory-Funktion
Schmierstellen für die axiale Werkzeugaufnahmeverstellung.
Zentrale Position von Schmierstellen an der Maschinenvorderseite.
Sicherheit und Schallschutz
-----------------------------------------------
Sicherheits-Vollverkleidung
Elektromagenetische Verreigelung der Sicherheitshaube
Innenleuchte
-----------------------------------------------
Maschine inklusive auf der Maschine befindlichen Bearbeitungswerkzeuge
------------------------------------------------
------------------------------------------------
(Technische Angaben laut Hersteller - ohne Gewähr!)
