| Fabricant | WEINIG |
| Type | Unimat 23 E |
| Année de fabrication | gebraucht |
| Moteur | mit mechanischer Bremse, 4 KW |
| Vitesse de rotation | 6000 UpM |
| Commande | konventionell |
| Largeur de travail | 20 - 230 mm |
| Vitesse d’avance | 5-24 m/min. |
| Avance | (und Spindeln) ab, und schützt vor |
| Moteur d’avance | 4 kW |
| Tension de fonctionnement | 440 V (Spannungsbereich 380 - 420 Volt), 50 Hz. |
| Tête à tourelle | 6 St. |
| Broche | 4. axial und radial |
| Hauteur de rabotage | 120 mm |
| Délai de livraison | Nach Absprache |
| Diamètre | 40 mm |
| Prix |
Auf Anfrage |
Maschinenart: Vierseitenhobelmaschine
Abrichttischlänge: 2000 mm

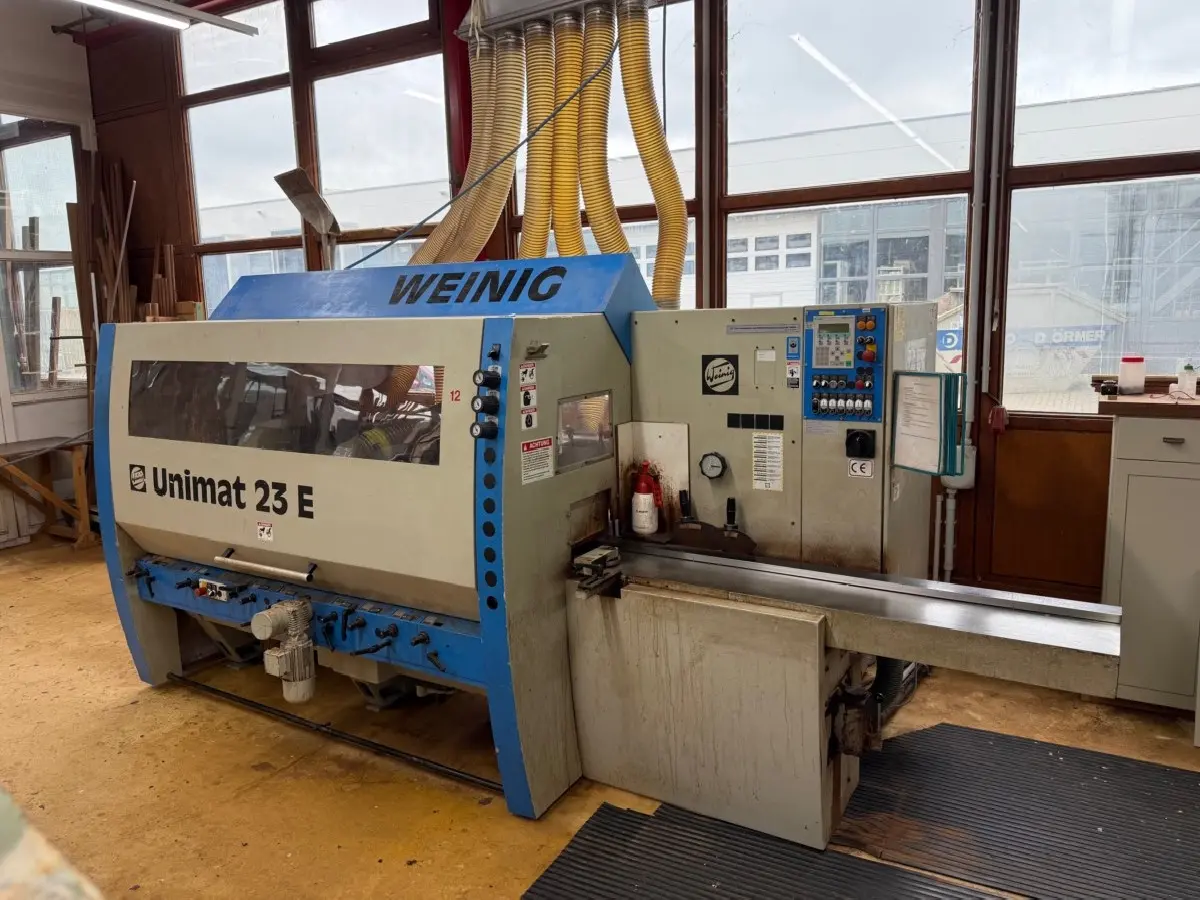

1 WEINIG Hobel- u. Kehlautomat Unimat 23 E
------------------------------------------
6 Spindeln (davon 2 x rechts), verstärkte Motoren, 8.000 U/min, ATS-Steuerung
Maschine wird vor Auslieferung gereinigt und funktionsgeprüft
Arbeitshöhe 8 - 120 mm
1. Spindel unten 5,5 KW (Motor wurde erneuert)
-------------------------
Werkzeugflugkreis 125 - 180 mm
Falzeinrichtung inkl. Werkzeug
Tischeinlage gehärtet vor 1. unterer Spindel
2. Spindel rechts 12,1 KW (Motor wurde erneuert)
-------------------------
gemeinsamer Motor mit linker Vertikalspindel
Werkzeugflugkreis 112-250 mm
Max. Werkzeugdurchmesser hinter Anschlagebene 203 mm
Max. Kehltiefe 35 mm
Verstellweg axial 80 mm
3. Spindel links
-------------------------
gemeinsamer Motor mit 2. Spindel
Werkzeugflugkreis 112-200 mm
Max. Kehltiefe 35 mm
Verstellweg axial 80 mm
Druckschuh vor linker Spindel, inkl.
seitlichem Rollenandruck, gefedert
4. Spindel rechts 8,3 KW (Motor wurde erneuert)
-------------------------
Werkzeugflugkreis 112-250 mm
Max. Werkzeugdurchmesser hinter Anschlagebene 203 mm
Max. Kehltiefe 35 mm
Verstellweg axial 80 mm
5. Spindel oben 7,5 KW
-------------------------
Werkzeugflugkreise 112-200 mm
Max. Kehltiefe 35 mm
Verstellweg axial 45 mm
Geteilter Druckschuh vor oberer Spindel, auf Werkzeugflugkreis einstellbar und
wegschwenkend vom Werkzeug, gefedert.
6. Spindel unten 4,0 KW
-------------------------
Werkzeugflugkreis 112-250 mm
Max. Kehltiefe 15 mm
Verstellweg axial 45 mm
-------------------------
Alle Kehlspindeln mit hoher Rundlaufgenauigkeit.
Schmierstellen für die axiale Spindelbewegung.
Vorschubsystem
-------------------------
Mechanischer Vorschub stufenlos regelbar 5--24 m/min.
Einzugswalze vor 1. unterem Werkzeug
pneumatisch hoch-tief gesteuert,
Durofer Spitzzahnwalzen (Weinig-Patent) mit
Tiefenbegrenzer und selbstreinigend
Verstellweg der Vorschubwalzen gegenüber linker
Maschinenelektrik
-------------------------
Maschinenständer, Tische und Anschläge
-------------------------
Abrichttisch 2,0 m lang (inkl. Fügelineal)
Manuelle Waxilitpumpe zur Tischentharzung
Eine angetriebene Gummi-Rolle (im Auslauftisch gefedert)
Zwei angetriebene Rollen i MAschinentisch, gehärtet
Maschinenbedienung
-------------------------
Druckschuh vor oberer Spindel mit mechanischer Digitalanzeige.
Abführung nach der oberen Spindel mit mechanischer Digitalanzeige.
ATS/System, automatische 2-Achsen
Positionierung für Spindel Nr. 3 und 5
Min. Arbeitshöhe 12 mm
Elektrische Höhenverstellung der oberen Spindeln
und des Vorschubs
Zentrale Position von Schmierstellen an der
Maschinenvorderseite
Elektronische Digitalanzeigen an Spindel 3. und 5. axial, Spindel 6. radial,
Sicherheit und Schallschutz
-------------------------
Sicherheits-Vollverkleidung
Leicht hochklappbare Sicherheitshaube mit
Fenster. Deckt den gesamten Arbeitsbereich
mechanischen Gefahren. Bei Anheben der
Sicherheitshaube werden Spindeln und Vorschub
automatisch abgeschaltet.
Eine Innenleuchte in der Sicherheitshaube.
Inklusive 5 Stk. glatte Hobelköpfe
(technische Angaben lautt Hersteller - ohne Gewähr !)
