Raboteuse à quatre faces WEINIG Variomat_Multifunktionstisch

"Raboteuse à quatre faces WEINIG Variomat_Multifunktionstisch, Année de fabrication gebraucht"

Numéro de l’annonce # P0226715
Type de machine: Raboteuse à quatre faces
Fabricants: WEINIG
Année de fabrication: gebraucht
Type: Variomat_Multifunktionstisch
État: occasion
Heures de fonctionnement: h
Numéro de référence: p227697
  • ID: P0226715
  • 89
  • 2025-05-21
  • Prix
  • Sur demande


FabricantWEINIG
TypeVariomat_Multifunktionstisch
Année de fabricationgebraucht
Vitesse de rotation6000 UpM
Commandekonventionell
Hauteur de travail: 8 - 120 mm
Largeur de travail: 20 - 230 mm
Vitesse d’avancestufenlos regelbar 2 - 12 m/min.
Avancefreqenzgeregelt 1,1 kW, stufenlos regelbar 2-12 m/min
Moteur d’avance1,1 kW
Tête à tourelle5 St.
Brocheallgemein
Hauteur de rabotage8 - 120 mm
Délai de livraisonNach Absprache
Diamètre40 mm
Anschlagrechts für Querbearbeitung
Prixder o.g. Maschine auf Anfrage!
Pompe à lubrifiantmit Fußpedal zur Tischentharzung
Maschinenart: Vierseitenhobelmaschine
Abrichttischlänge: 2000 mm
1 WEINIG Hobel- u. Kehlautomat VARIOMAT inkl. Multifunktions / Schlitztisch
------------------------------------------------------------------------------
Maschine wird vor Auslieferung funktionsgeprüft
Technische Herstellerbeschreibung:
---------------------------------------
1. Spindel horizontal unten
---------------------------------------
Motor mit Bremse: 5,5 kW
Werkzeugflugkreis 125 - 145 mm
Verstellweg axial 5 mm
Falzeinrichtung inkl. Falzräser
MarathonCoating für Tischeinlage vor und nach 1. unterer Spindel
2. Spindel vertikal rechts
---------------------------------------
Motor mit Bremse: 11 kW
Gemeinsamer Motor mit linker Vertikalspindel
Werkzeugflugkreis für Längsbearbeitung 93-232 mm
Minimaler Werzeugdurchmesser auf Anschlagebene: 93 mm
Maximaler Werzeugdurchmesser hinter Anschlagebene: 180 mm
Maximale Kehltiefe 45 mm
Verstellweg axial 30 mm
Einlegesegment, inkl. zusätzliche Anschlaglippe 125 mm
Einlegesegment, inkl. zusätzliche Anschlaglippe 150 mm
3. Spindel vertikal links POWERLOCK/HSK
---------------------------------------
Gemeinsamer Motor mit 1. rechter Spindel
PowerLock - Werkzeugaufnahme
gemeinsame Drehzahl mit rechter Vertikalspindel
Werkzeugflugkreis für Längsbearbeitung 93-232 mm
Maximale Kehltiefe 45 mm
Minimale Kehltiefe bei Werkzeugflugkreis 200 mm: 20 mm
Verstellweg axial unter Tisch 30 mm
Einlegesegment 125 mm
Einlegesegment 150 mm
4. Spindel horizontal oben
---------------------------------------
Motor mit Bremse: 5,5 kW
Werkzeugflugkreis 125-200 mm
Maximale Kehltiefe 30 mm
Minimale Kehltiefe bei Werkzeugflugkreis 200 mm: 20 mm
Verstellweg axial 30 mm
Glasleistenabführung nach oberer Spindel
5. Spindel zweite horizontal unten
---------------------------------------
Motor mit Bremse: 4 kW
Werkzeugflugkreis 125-200 mm
Maximale Kehltiefe 15 mm
Verstellweg axial 10 mm
Maschinenbedienung
---------------------------------------
Beide Achsen aller Spindeln - mit Ausnahme der 1. unteren Spindel - sind mit
mechanischen Digitalanzeigen ausgerüstet.
Zentrale Radialverstellung mit mechanischer Digitalanzeige des Vorschubs
zusammen mit dem Andruck vor der oberen Spindel.
Andruck nach der oberen Spindel separat einstellbar.
Memory Funktion
---------------------------------------
Zum Speichern der Einstellwerte von Profilen
Werkzeugaufnahmeachsen und Druckelemente vor und nach der oberen
Werkzeugaufnahme mit elektronischen Doppel-Anzeigen:
Funktion:
-Speichern der EInstellwerte des gefertigten Profils per Knopfdruck unter einer
Profilnummer
- Bei erneuter Wahl der Profilnummer zeigen die elektronischen Doppel-Anzeigen
die Einstellwerte an
- Durch manuelles Verstellen der Werkzeugaufnahmen und der Druckelemente werden
die Anzeigen in Übereinstimmung gebracht
- 99 Speicherplätze
3 axiale CNC-gesteuerte Verstellung und Positionierung der Spindeln
in Verbindung mit Memory-Funktion. Für Spindel Nr. 2,3,4
3 radiale CNC-gesteuerte Verstellung und Positionierung der Spindeln
in Verbindung mit Memory-Funktion. Für Spindel Nr. 2,3,4
Multifunktionstisch
---------------------------------------
Paket für Multifunktionstisch mit schwenkbarem Längenanschlag
Querprofilierung von Zapf- und Schlitzverbindungen und Konterprofilen auf
der linken Spindel mit Schiebetisch.
Längsprofilierung von Kurzteilen auf der linken Spindel mit Schiebetisch.
Einfacher und schneller Umbau von Längsbearbeitung auf Querberbearbeitung.
Schwenkwinkel max.: +/- 45 Grad
Verstellweg axial über Maschinentisch: 60 mm
Werkzeugflugkreis linke Werkzeugaufnahme
0-90 mm unter Multifunktionstischebene: 93-232 mm
18-93 mm unter Multifunktionstischebene: 93-290 mm
0-18 mm unter Multifunktionstischebene: 93-320 mm
0-120 mm über Multifunktionstischebene: 93-320 mm
Werkzeugflugkreis gerader Hobelkopf hinter Null Linie: 190 mm
Radialer Verstellweg der linken Werkzeugaufnahme: 75 mm
Elektrische Digitalanzeige axal und radial an der linken Spindel mit
Zusatzfunktion für den Multifunktionstisch
Einzel- und Doppelteilebeschickung
Querprofilierung auf der linken Spindel für Arbeitshöhe: 80 mm
Holzlänge: 200 - 2.200 mm
Holzlänge bei Schwenkwinkel 0 Grad bis +/- 45 Grad: 250 mm
Holzbreite bei Schwenkwinkel 0 Grad: 20 - 800 mm
Holzbreite bei Schwenkwinkel 0 Grad bis +/- 45 Grad: 20-500 mm
Holzhöhe: 20 - 80 mm
Spindelspannlänge: 130 mm
Automatischer Drehrichtungswechsel
Funktion Querbearbeitung:
Für Doppelteilbeschickung
Erstes Holz am Anschlag anliegend
Holzbreite min./max.: 55-90 mm
Zweites Holz:
Holzbreite max.: 90 mm
Holzlänge: 200 - 2.200 mm
Funktion Längsbearbeitung
Für Einzelteilbeschickung
Erstes Holz am Anschlag anliegend
Holzhöhee min./max.: 20-100 mm
Holzbreite min./max.: 45-110 mm
Holzlänge min./max.: 100 - 1000 mm
Pneumatische Spannvorrichtung mittels zwei Spannpratzen
Zusätzliche Spannpratze, pneumatisch auf Multfunktionstisch,
individuell über Raster erstellbar
2 Spannleiste für zusätzliche Konterhölzer
---------------------------------------
Alle Kehlspindeln dynamisch ausgewuchtet für hohe Rundlaufgenauigkeit
PowerLock Adapter
für konventionelle Werkzeuge bis max. Drehzahl 6000 UPM.
Das Werkzeug muss am Anlagebund des Adapters anliegen und darf in Gewicht
und Abmessung nachstehende Grenzwerte nicht überschreiten.
Bei Verwendung von Drehzahl 6000 Upm müssen nachstehende Voraussetzungen
beachtet werden.
Das Werkzeug muss für min. Drehzahl 6000 Upm zugelassen sein.
Maximalgewicht: 20 kg
Durchmesser x Länge:
122 x 240 mm / 137 x 200 mm
160 x 140 mm / 200 x 90 mm
Vorschubsystem
---------------------------------------
Doppelpendel gegenüber linker Spindel
Verstellweg der Vorschubwalzen gegenüber linker Spindel, axial 35 mm
Durofer-Spitzzahnwalzen mit Tiefenbegrenzer und selbstreinigend
1 Satz Gummiwalzen im Maschineneinlauf
Pneumatischer Druck für Vorschubwalzen, inkl. Wasserabscheider
Eine Einzugswalze vor unterer Spindel, inkl. separater Druckregelung
und pneumatisch "hoch-tief" gesteuert
Maschinenständer, Tische, Anschläge
---------------------------------------
Abrichttisch 2 m lang (inkl. Fügelineal)
Eine Gleitrolle im Auslauftisch
Druckelemente und Führungen
---------------------------------------
Seitlicher Rollenandruck vor der linken Spindel, mitlaufend und gefedert
Seitliche Andruckrolle am Einlauftisch, gefedert
Andruckrolle von oben, gefedert
INKLUSIVE:
---------------------------------------
4 Stück Leitz Heliplan Hobelköpfe
1 Stück Fügefräser
---------------------------------------
---------------------------------------

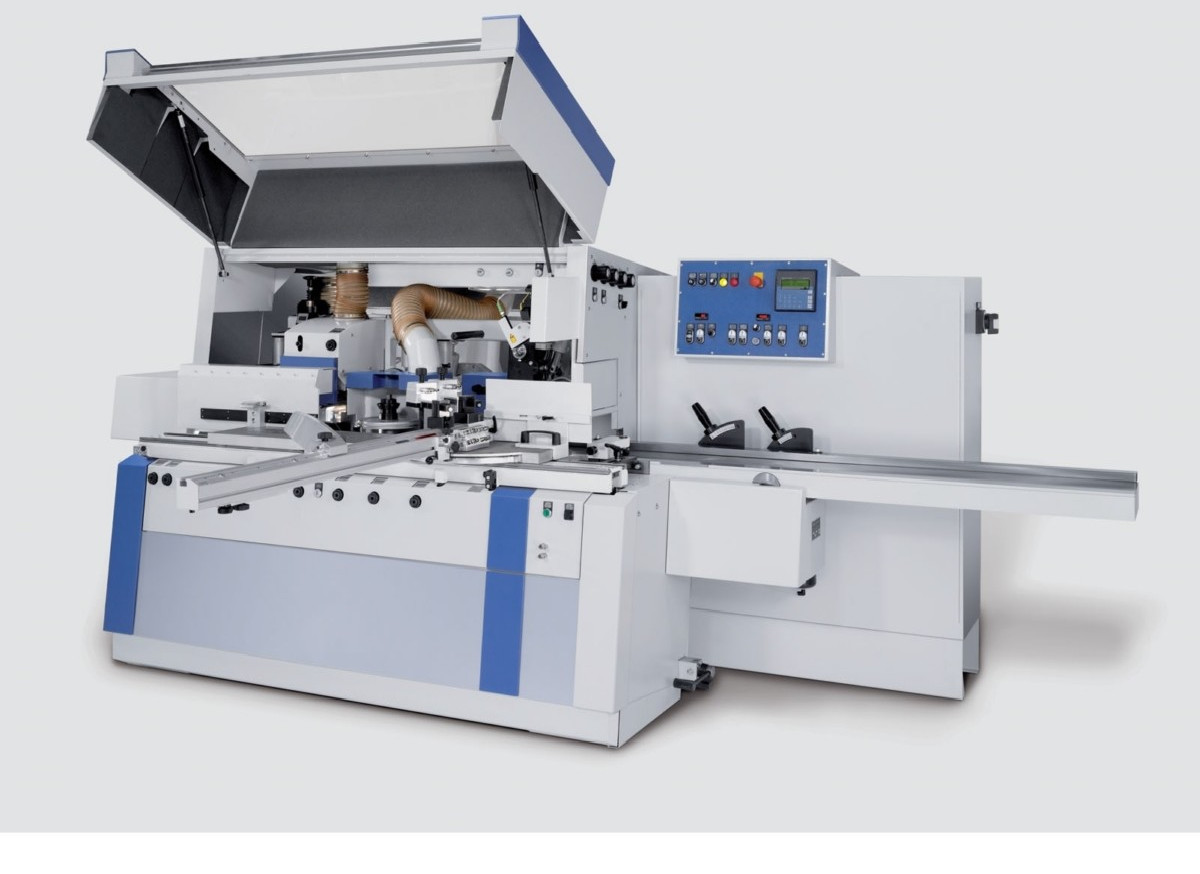

Bilder zeigen gleiches Modell. Originalbilder noch nicht verfügbar.
(technische Angaben laut Hersteller - ohne Gewähr!)
