| الصانع | EMAG |
| النوع | VLC400 |
| سنة الصنع | 2021 |
| إجمالي احتياجات الطاقة | 55 kW |
| قطر الدوران | 400 mm |
| وزن العمل | 60 kg |
| التحكم | Sonstige |
| وزن الآلة | 13,5 t |
| نقل الرقائق |  |
| المساحة المطلوبة | - m |
| محرك المغزل | , Schaltschrank und Revolver werden auf Umgebungstemperatur |
| قطر الدوران | 520 mm |
| قطر الفكي | max. 500 mm |
| الارتفاع الدوار | 300 mm |
| قوة السحب | max. 10.850 daN bei 70 bar |
| دليل التشغيل | / Wartungshandbuch |
| محور x | 995 mm |
| محور z | 580 mm |
| مبرد سائل | Doppelfilter, handumschaltbar |
| مضخة سائل التبريد | Förderleistung ca. 80 l/min bei 15 bar. |
| محرك المغزل الرئيسي | 37 KW |
| وقت التسليم | nach Absprache |
| المحور Y | +/-30 mm |
| السعر |
Auf Anfrage |

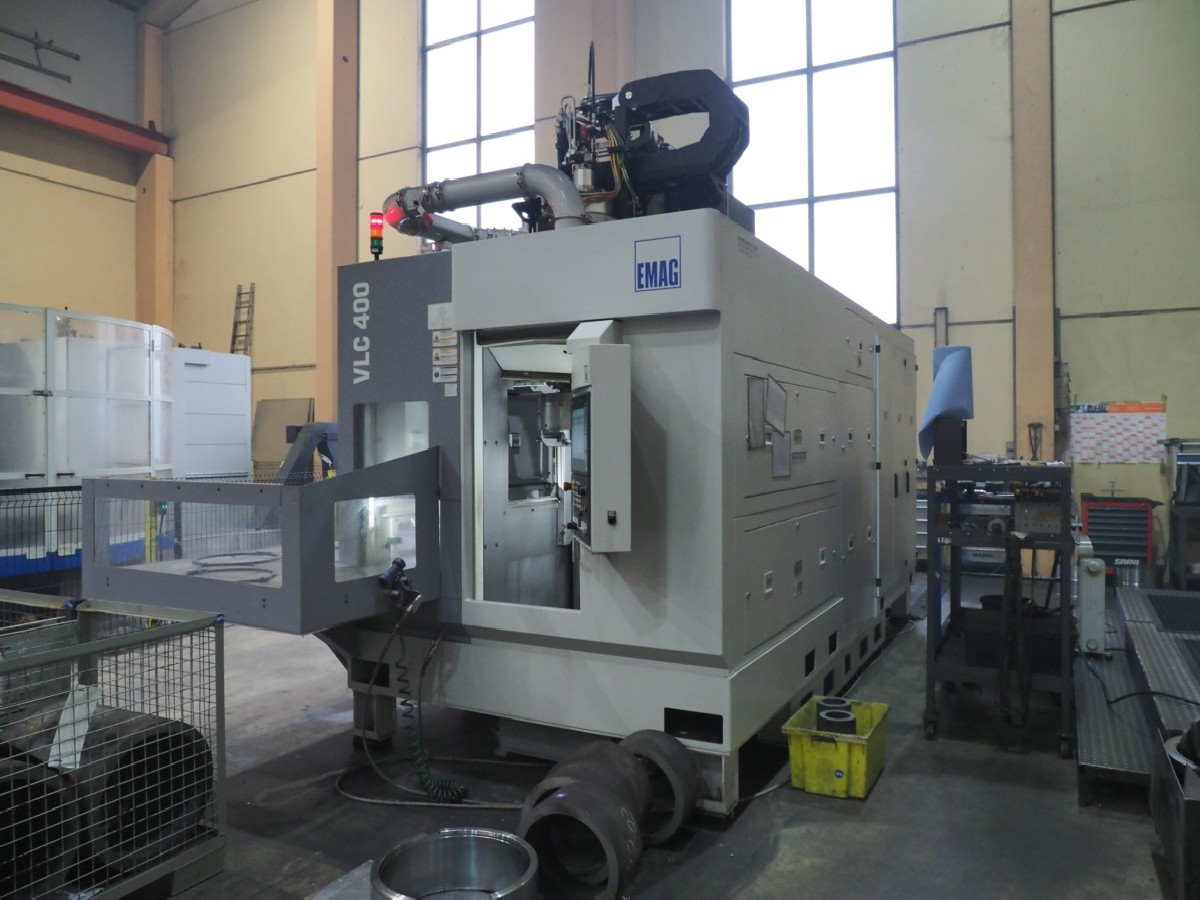

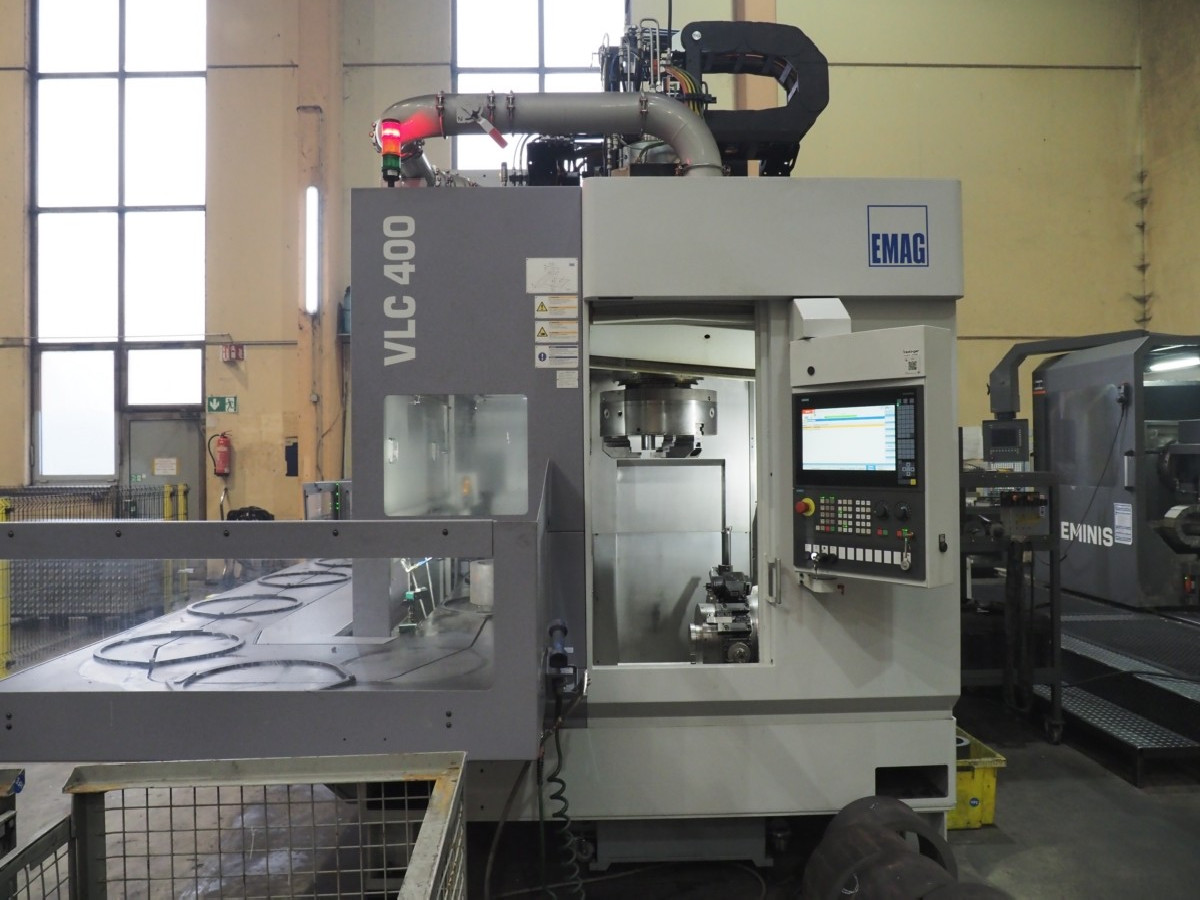

Maschinenart: Vertikaldrehmaschine
Werkzeugantrieb Drehzahl: 6.000 1/min

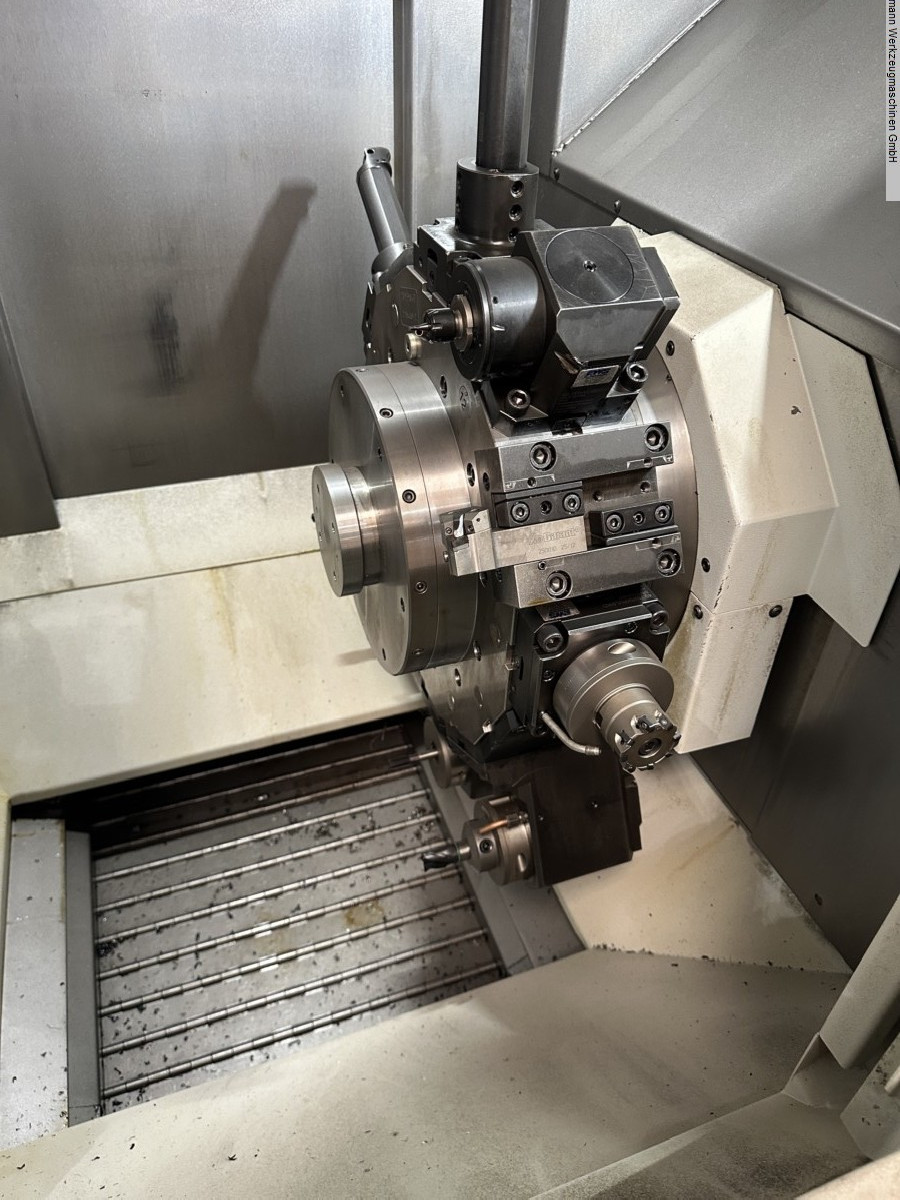

Werkzeugrevolver 12 - fach: BMT75

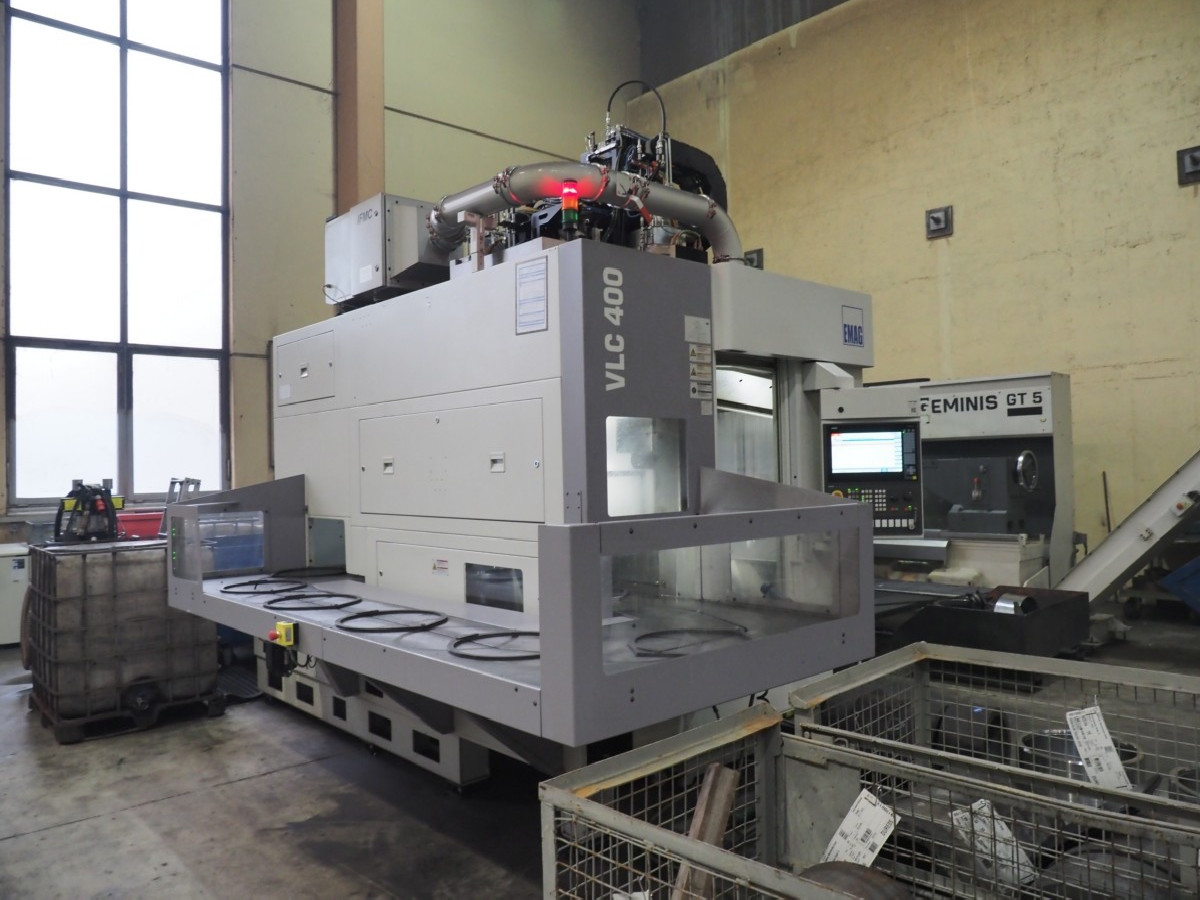

Umlaufendes Werkstücktransportsystem, O-Ausführung

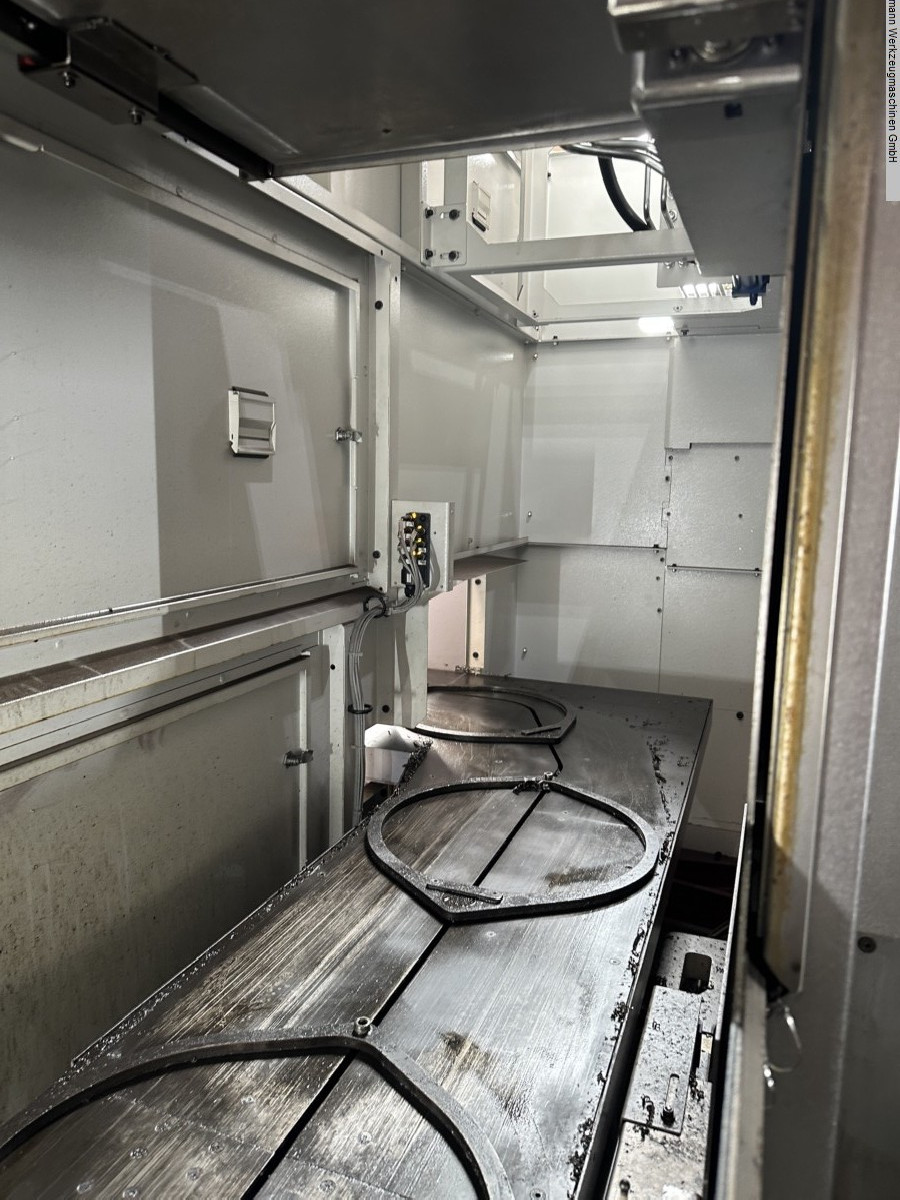

Schlepprahmensystem für 10 Werkstücke
Kühlschmiermittel-Versorgung: 15 bar

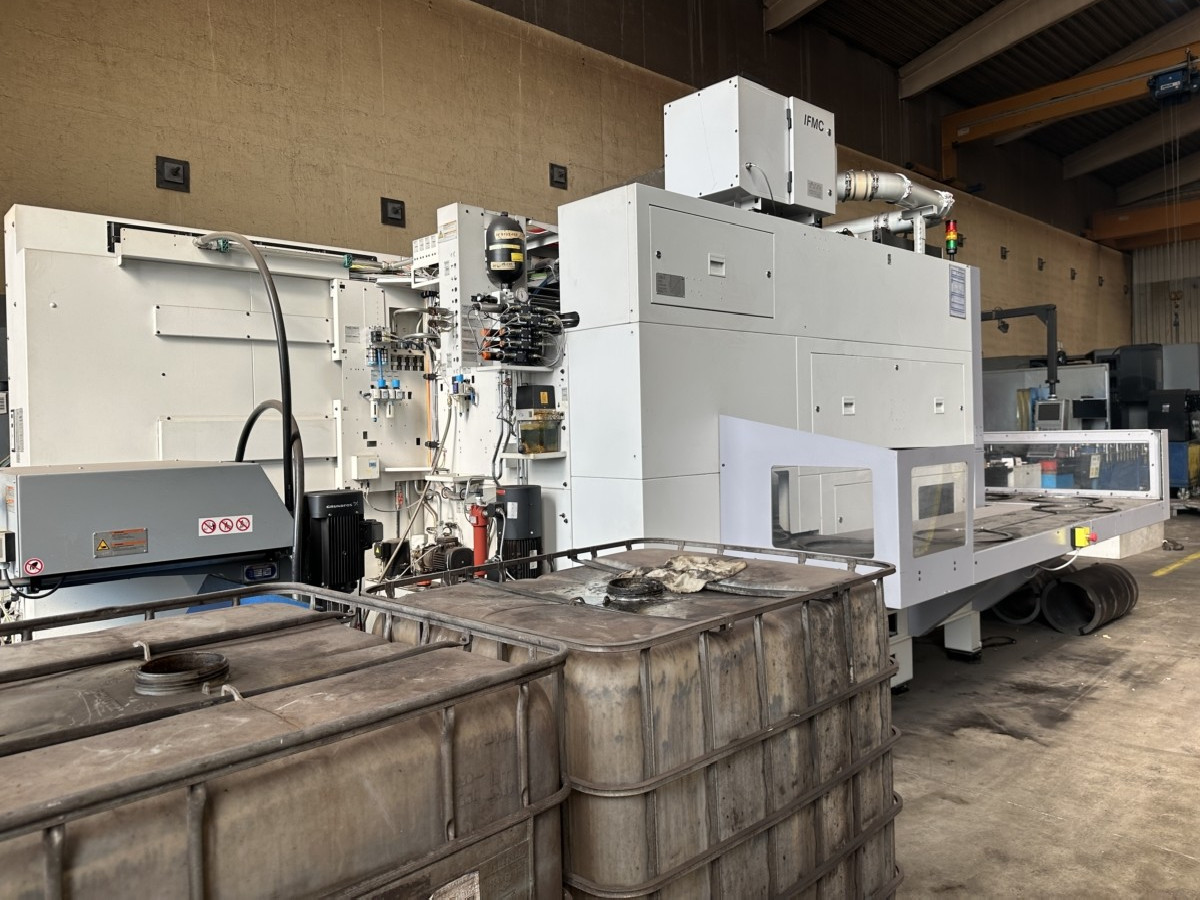

Kühlaggregat (6,5 KW, Wasser - Luft)
Ein Kühlaggregat (mit 2-Kreis-Technik) regelt den Wärmehaushalt der Maschine.
gehalten (10°C - 40°C).
Filterfeinheit 100 µm, mit elektrischer und mechanischer Verschmutzungsanzeige
Scharnierband Ausführung: nach hinten

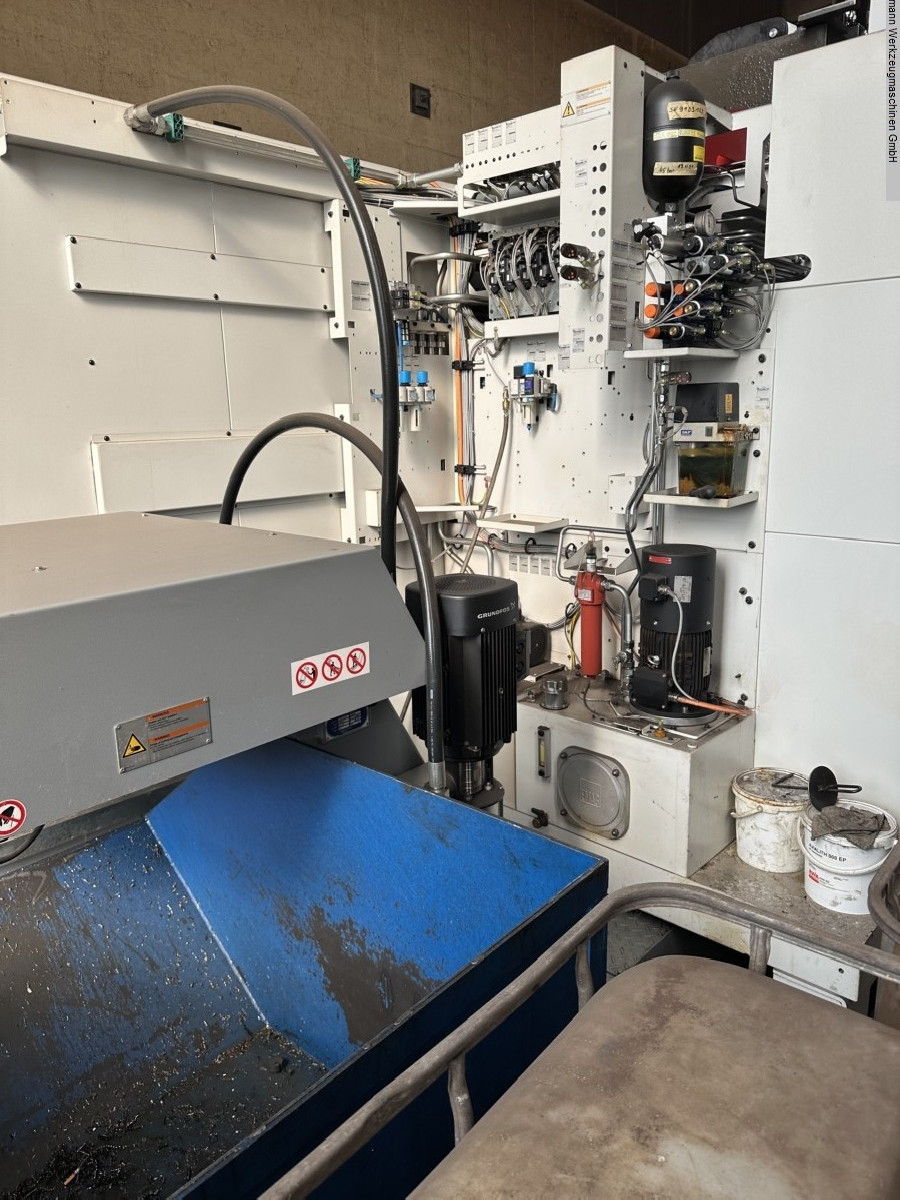

Späneabwurfhöhe 1.100 mm. (mit integriertem Kühlschmiermittelbehälter, Inhalt ca. 500 l)
Emulsionsnebelabsaugung: Absaugleistung ca. 800 m3/h
Spülpistole
Werkstückvermessung mit Messtaster
Abblasen Messtaster
Standmenge Überwachung (Schwesterwerkzeugverwaltung)
Werkzeugbruchüberwachung TOOLINSPECT MCU-EUROPA
Axial-Bohr-Fräskopf – BMT75 CC
5x Winkel-Bohr-Fräskopf 90° - BMT75 CC (i=1:1)
Satz Werkzeuge für OP10 + OP20
Hydraulik-Vollspannzylinder Gr.150 - mit 1 Mediendurchführung
Kühlschmiermittel durch die Spindel
Programmierbare Spanndruckverstellung

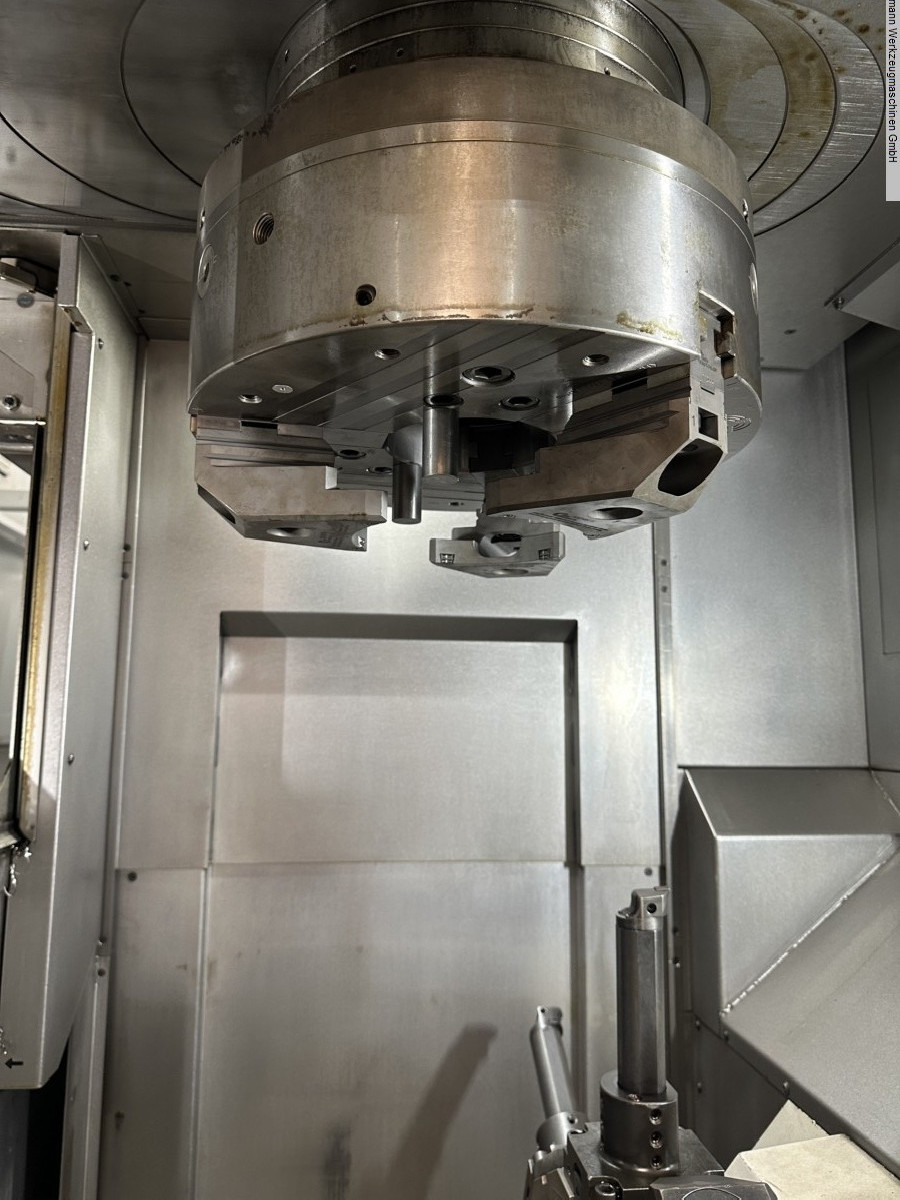

3-Backen-Kraftspannfutter KNCS-N 500-155 Schnellwechsel
max. = 2.200 min -1 (Richtdrehzahl nach DIN 6386)
Satz harte Grundbacken
Satz weiche Aufsatzbacken
Anbauteile für KNCS-N 500-155
Spüldüse in Futterbohrung
Zusätzliche Werkzeugaufnahmen mit Werkzeugen:
1x 8.BMT25VL8IKX50 Schlichter Außen
1x 8.BMT25VL8IKX50 Schrupper Außen
1x 60.7516VL8IKDI15 Gravierwerkzeug
1x 60.7516VL8IKDI15 Gewindebohraufnahme
1x 40.75V5KRVL8IKD Messerkopf 50mm
3x 80.75V5VL8IKD Bohrstangenhalter
2x 27.V520HYDL26 Bohrer Durchmesser 20mm
1x 42.V522L08Ik Bohrer Durchmesser 22mm
1x 27.V514WNL31 Bohrer Durchmesser 14mm

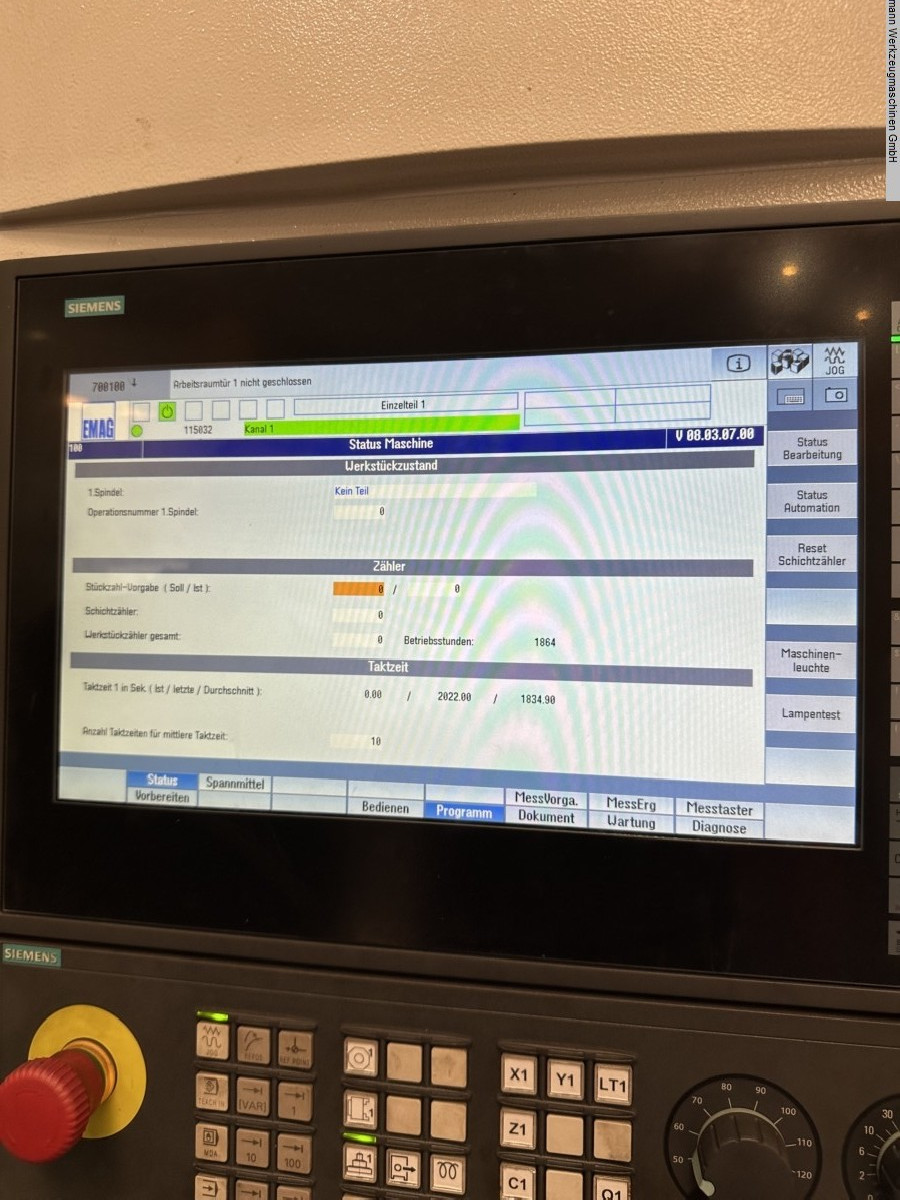

Softwarepaket
