| الصانع | MORI-SEIKI |
| النوع | NT 4300DCG/1500SZ |
| سنة الصنع | 2006 / Nov. |
| التحكم | Fanuc/Mori Seiki MSX 701 |
| تركيب الأداة | : HSK A63 |
| إجمالي احتياجات الطاقة | 90 kVA |
| قطر الدوران | 660/275 mm |
| سرعة الدوران | Max. Drehzahl: 12000 1/min. |
| التحكم | CNC |
| وزن الآلة | 26,6 t |
| طول التدوير | 1498 mm |

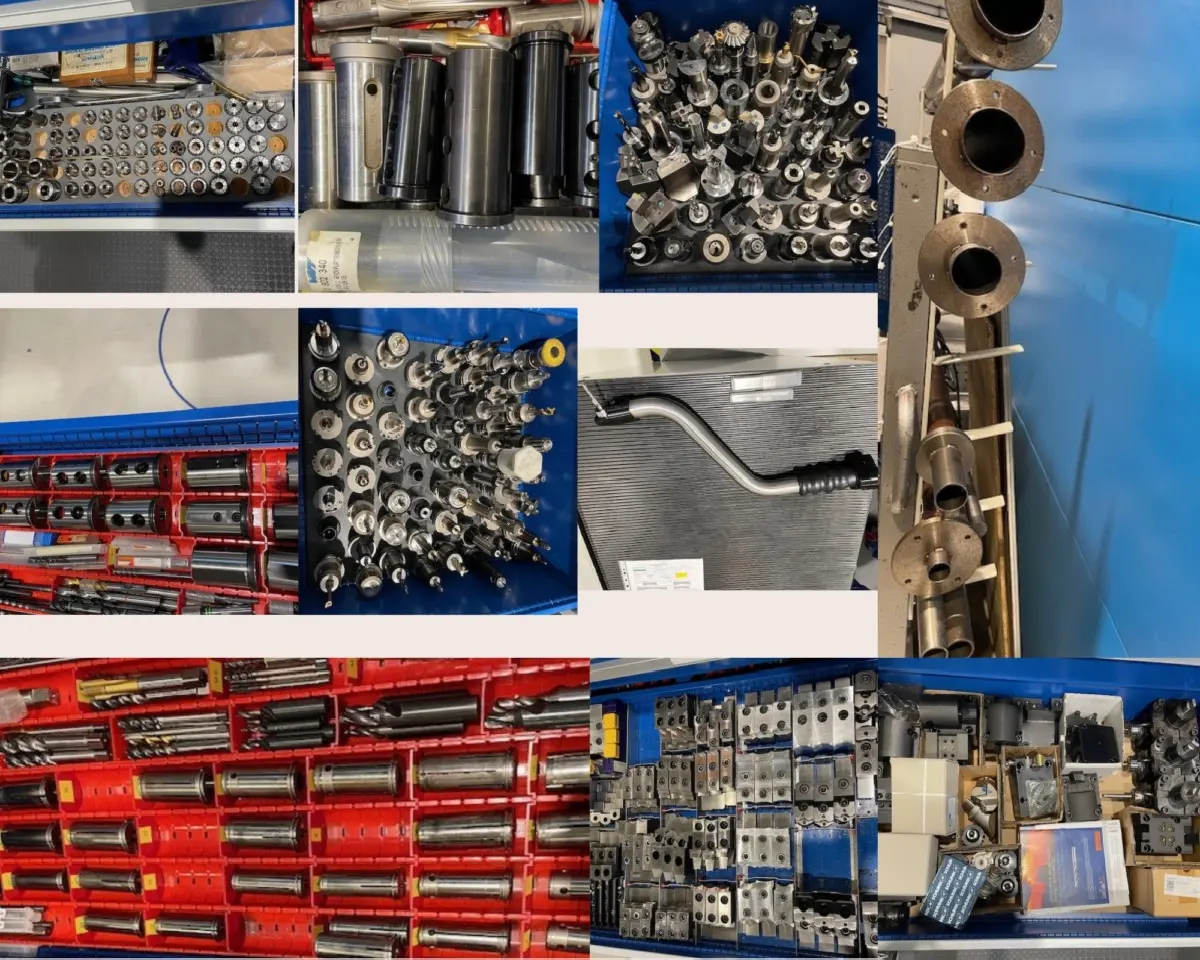

| حامل الأدوات | + Kasten, Reduzier-Hülsen, angetriebene Werkzeuge |
| تغيير الأدوات | : 40-fach |
| قطر الأداة | 70/140 mm |
| وزن الأداة الأقصى | 8/10 kg |
| قدرة المحرك | : 18,5/11 kW |
| المساحة المطلوبة | 5301 x 2997 x 2788 mm |
| السرعات السريعة - الطول/الجانب/العمودي | : (X1,Z1) 50 m/min. / (Y,X2,Z2,SZ) 30 m/min. |
| المشابك | Paket |
| سرعة الأدوات المدفوعة | : 6000 1/min. |
| معدات إضافية متنوعة | : |
| مسافات الحركة x / y / z | : |
| عزم الدوران | : 120/44 Nm |
| وقت التسليم | Sofort |
| عدد أماكن الأدوات | : 10 Stück |
| مغزل قرصي | : |
| السعر |
Auf Anfrage |

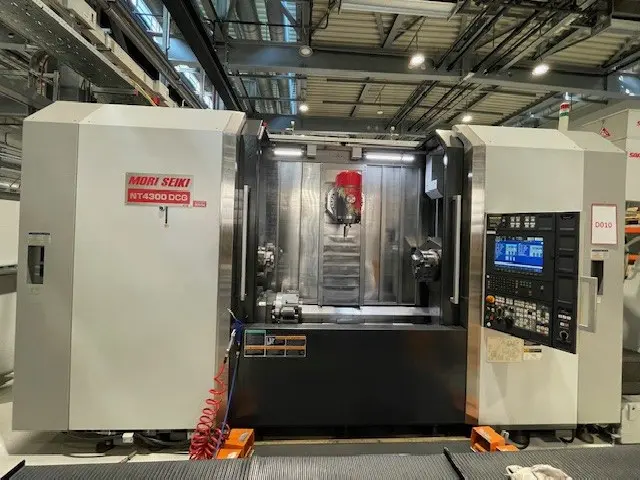

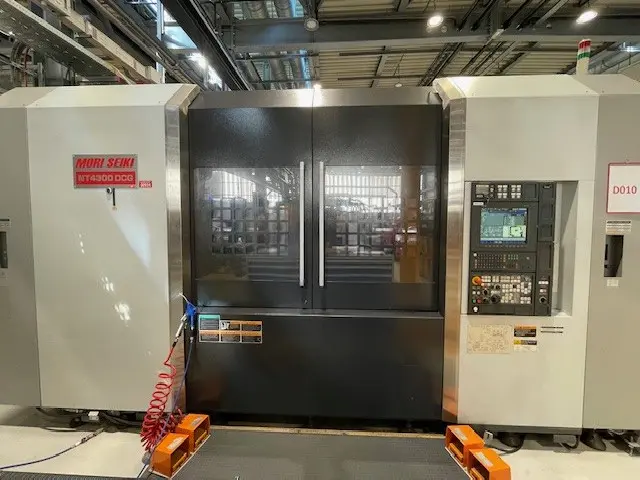

Maschinenart: CNC Dreh- und Fräszentrum
9-Achsen CNC Dreh- und Fräszentrum
CNC Steuerung Fanuc MSX-701
Frässpindel oben (B-Achse), als volle 4. Achse, Positionierung 0,0001°
40-fach Werkzeugmagazin
10-fach Revolver unten, alle Positionen angetrieben
2 x 3-Backen-Schnellwechselfutter KNCS-N 315/91
KNOLL Hochdruckkühlmittelanlage, Druckeinstellung 12/25/35/45/55/62 und 72 bar, mit wartungsfreier Rotationsfilteranlage

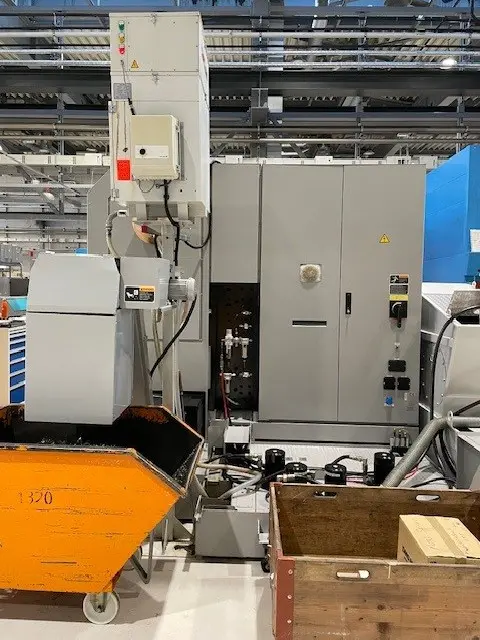

Späneförderer
Abblassystem für Hauptspindelfutter (gesteuert über M-Funktion)
Abblassystem für Werkzeugschneide (gesteuert über M-Funktion)
Kühlmittelpistole inkl. Zubehör
Ölnebel Absaugung
Direktes Meßsystem X1, X2, Y-Achse
Stangenlader Interface
Doppelter Fußschalter für beide Spindeln
Inseln und Taschenprogrammierung für MAPPS
High speed fixed Cycle für MAPPS
Programmspeichererweiterung auf 8 MB
Programm Neustart
3-stufige Signallampe
Memory Card 512MB (CF Card)
Umlaufdurchmesser über Querschlitten (Werkzeugspindel 1): 750 mm
Umlaufdurchmesser über Querschlitten (Revolver 2): 400 mm
Max. Drehdurchmesser (Werkzeugspindel 1): 660 mm
Max. Drehdurchmesser (Revolver 2): 275 mm
Max. bearbeitete Werkstücklänge: 1498 mm
Max. Stangenmaterial: 90 mm
X1 Achse (Werkzeugspindel): 750 mm
Y Achse (Werkzeugspindel): 420 (+/- 210) mm
Z1 Achse (Werkzeugspindel): 1635 + 100 mm für Werkzeugwechsel
B Achse (Werkzeugspindel): +/- 120°, volle B-Achse 1° indexiert und 0,0001° gebremst
X2 Achse (Revolver): 195 mm
Z2 Achse (Revolver): 1525 mm
SZ Achse (Gegenspindel): 1610 mm
Haupt und Gegenspindel:
Spindeldrehzahlen stufenlos (Spindel 1 + 2): 30-3000 1/min.
C-Achse (Spindel 1 + 2): 0,001°
Hauptspindelmotor: 22/18,5 kW
Gegenspindelmotor: 22/18,5 kW
Drehmoment (Spindel 1 + 2): 1000 Nm
Frässpindelkopf:
Werkzeuglänge 400 mm
Hauptabmessungen Länge x Breite x Höhe 5301 x 2997 x 2788 mm
Vermessungsarm (Bild) WZ-Vermessung in Maschine
Spannbacken Paket
