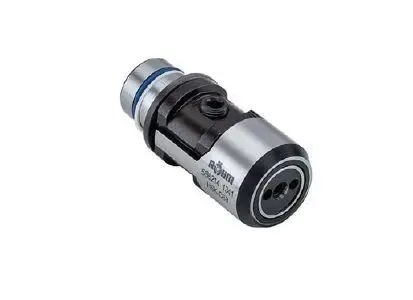

Röhm 812617 HSK-C Spannsatz HSK-40

Ein kritischer Faktor bei der HSK-Schnittstelle mit manuellem Werkzeugwechsel in Drehmaschinen oder Revolvern sowie Fräsmaschinen ist die Steifigkeit und Wechselgenauigkeit. Dies erreichen manuelle Spannsysteme von RÖHM durch den kompakten Kraftfluss auf kleinstem Bauraum.

• Einsatzbereich: Manuelle Spannung von HSK-Werkzeugen.



• Vorteile: Überzeugend einfache Konstruktion für hohe Zuverlässigkeit und einfache Montage


• Sicheres Ausstoßen der Werkzeuge beim Lösen durch den Führungsbolzen


• Keine negative Beeinflussung des HSK-Kegels, da die Betätigungsschraube im Bereich des Mitnehmers liegt


• Zentrale Kühlmittelzuführung (außer Größe 25)

Technische Merkmale:

• Größe HSK-A/C/E/T: 40


• Kegel-Ø d2: 30


• d3: 15 mm


• l1: 45 mm


• l3: 17,5 mm


• l4: 22 mm


• l5: 8 mm


• Spannkraft kN: 6,8


• Betätigungsschlüssel SW: 3


• Anzugsdrehmoment Nm: 3,5


• Durchflussquerschnitt mm2: 10,6
