آلة-التخديد-أربعة-الجهات WEINIG Cube

Maschinenart: Vierseitenhobelmaschine
Abrichttischlänge: 2000 mm

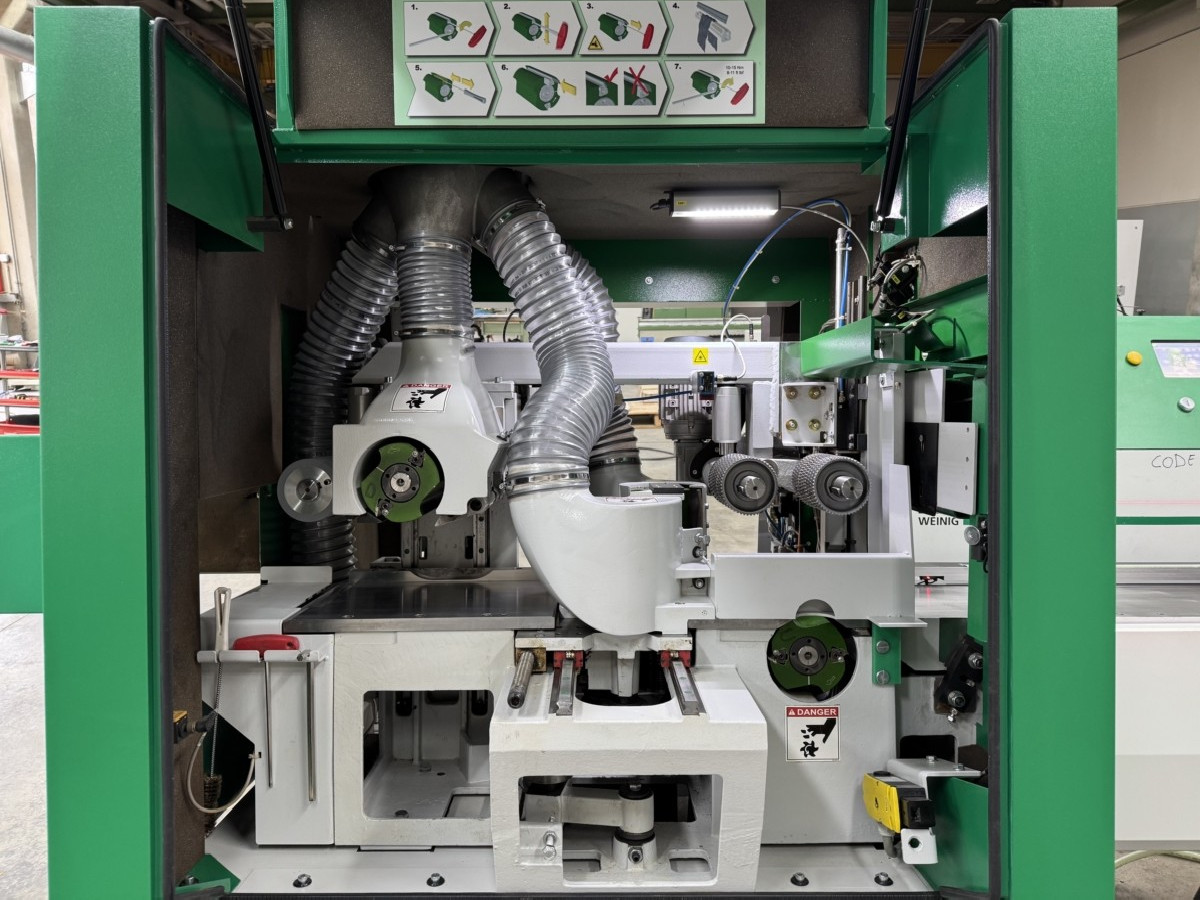

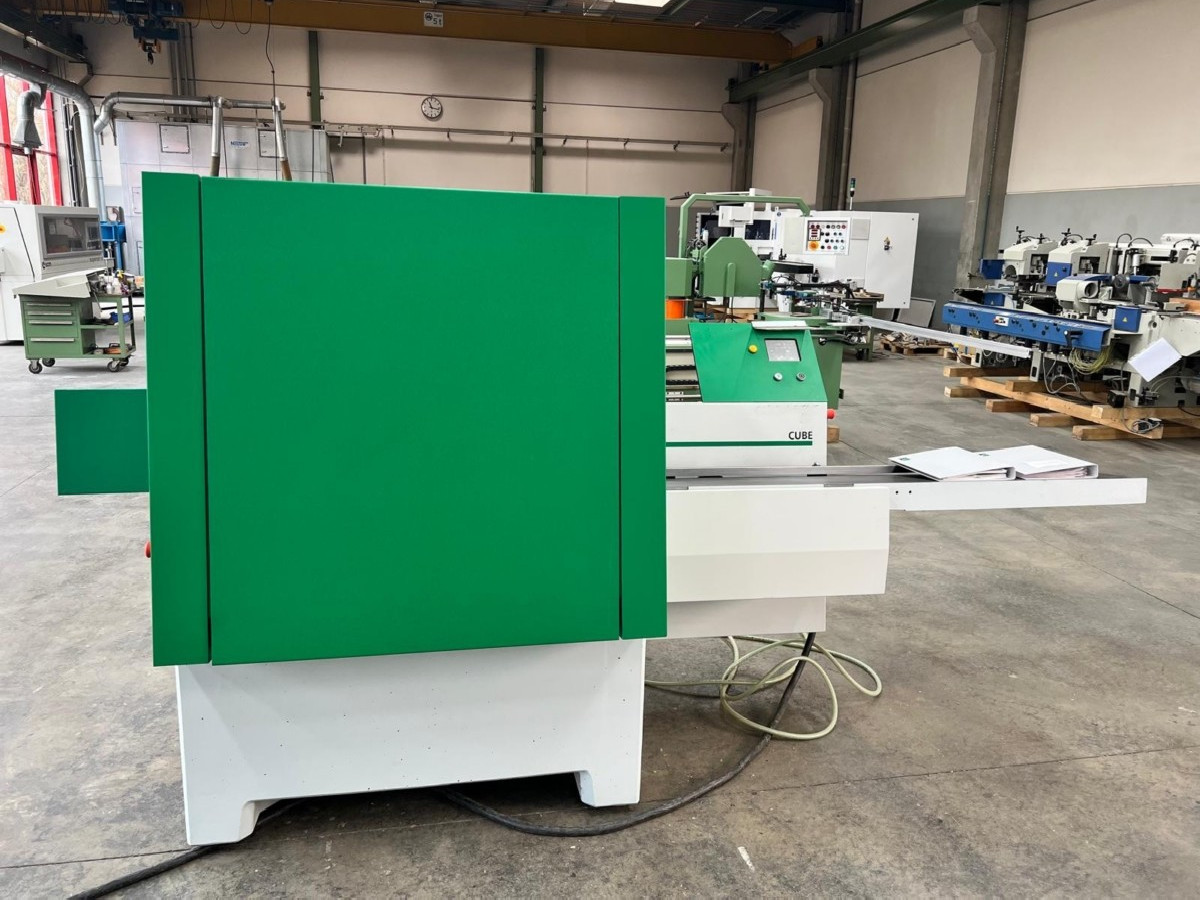

Weinig Cube Vierseitenhobelmaschine
------------------------------------
Maschine ist gereinigt und überprüft
------------------------------------
------------------------------------
WEINIG Easylock
mit Präzisionswendemessern in HSS zum schnellen und
komfortablen Messerwechsel. So schnell haben Sie noch nie ein
Messer gewechselt.
Kundennutzen:
- kein Einstellen notwendig
- kuze Stillstandszeiten
- keine Einstellfehler
- einfache Handhabung

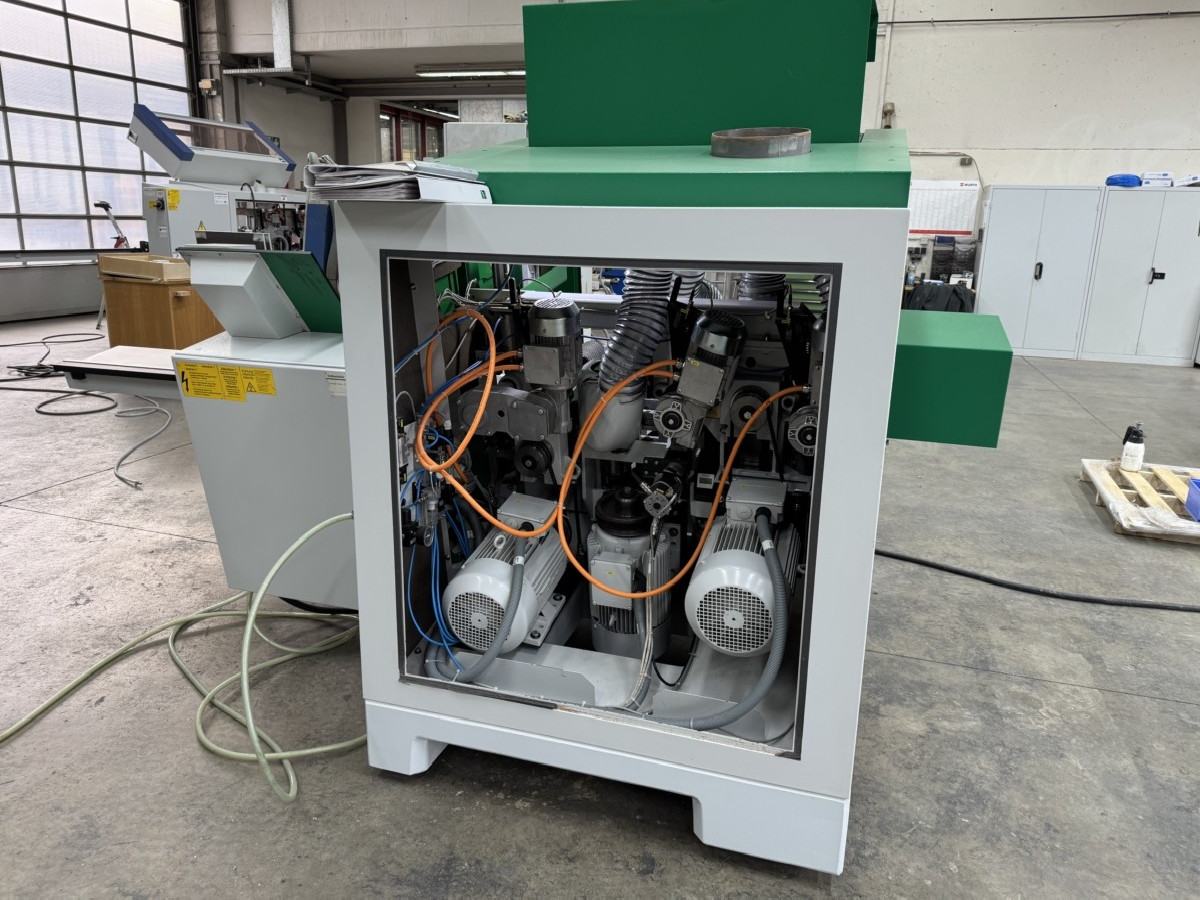

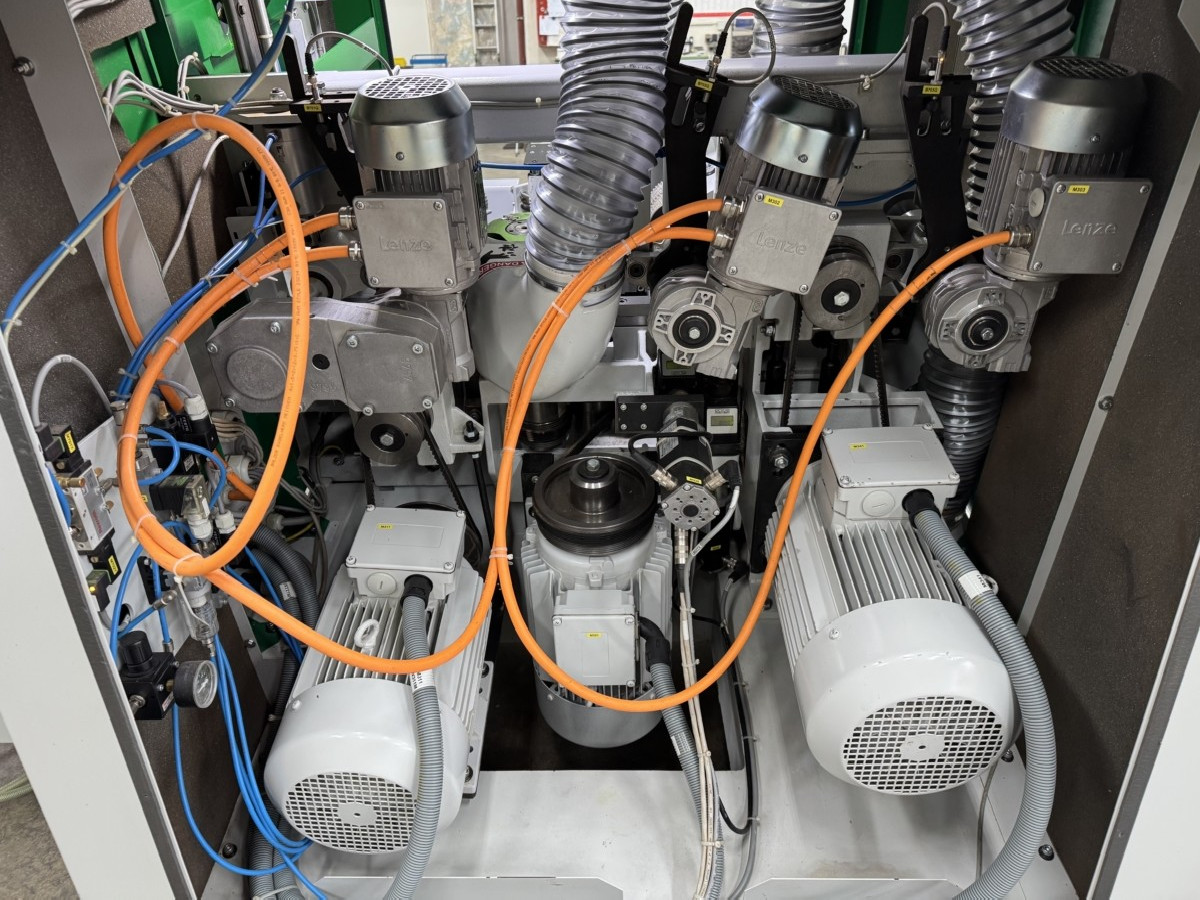

Motorstärken:
1. Spindel unten: 7,5 kW
2. Spindel links + 3. Spindel rechts gemeinsamer Motor 11,0 kW
4. Spindel unten: 7,5 kw
Vorschubsystem
------------------------------------
Frequenzgeregelter Vorschub, stufenlos regelbar 6 - 12 m/min
Durofer-Spitzzahnwalzen
mit Tiefenbegrenzer und selbstreinigend
Pneumatischer Druck für Vorschubwalzen, inkl. Wasserabscheider
Taktgesteuertes Abrichten
zur Unterstützung des manuellen Abrichtens.
Die Einzugswalze wird gelöst nachdem die zweite Vorschubwalze
das Werkstück erfasst hat. Nach dem Verlassen der zweiten
Vorschubwalze wird die Einzugwalze für das nächste Werkstück in
die Ausgangsposition gebracht.
Maschinenelektrik
------------------------------------
(Spannungsbereich 380 - 420 Volt), 50 Hertz
Elektrische Ausführung nach DIN VDE 01 13,
elektrische Ausrüstung von lndustriemaschinen EN60204, IEC-
204-1. Weitere Elektrovorschriften sind nicht berücksichtigt.
Vor Betreiben frequenzgesteuerter Geräte und Anlagen, muss vom Auftraggeber, in
feuergefährdeten Betriebstätten, nach DIN/VDW 0100-482 ein allstromsensitiver
FI-Schutzschalter eingebaut werden
Maschinenständer, Tische und Anschläge
------------------------------------
Abrichttisch 2,0 m lang (inkl. Fügetineal)
Ein Gleitrolle im Auslauftisch
Automatische Gleitmittelzufuhr
zur Tischentharzung, inkl. 5 Liter Gleitmittel.
- gesteuert durch einlaufendes und auslaufendes Holz
- Schmierstoffmenge abhängig von eingestellter Hobelbreite
- wird über gefahrene Laufmeter gesteuert
- verbesserter Transport von Einzelteilen
- Verringerung der Verschmutzung durch harzhaltige Hölzer
- Extrem einfach zu bedienen
Eine Gleitrolle im Auslauftisch

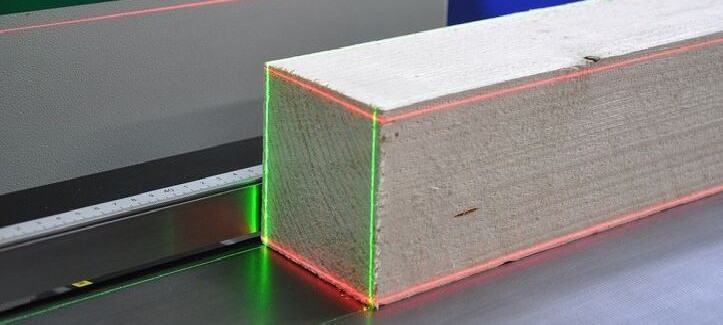

MPV - MoulderPreView
------------------------------------
Optische Projektion der Fertigmaße auf das Rohteil vor der
Bearbeitung.
- Maßkontrolle vor dem Hobeln
- Berücksichtigung von Durchbiegung und Krümmung beim
- schnelle Korrektur der Abrichte und Füge
Kundennutzen:
- Beurteilung der Werkstücke vor der Bearbeitung
- höherer Produktq ualität
- optische Kontrolle

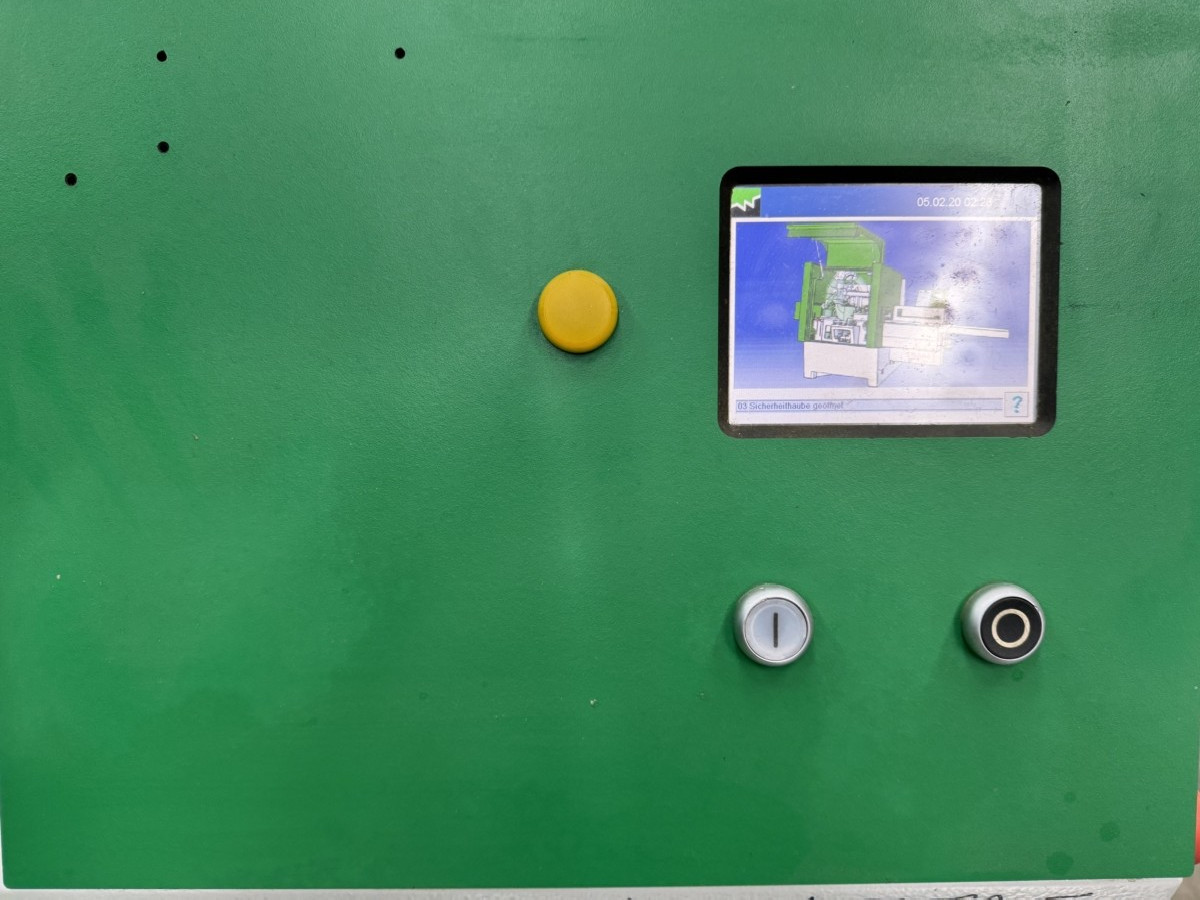

Maschinenbedienung
------------------------------------
Die übersichtliche Software wurde speziell für den CUBE
entwickelt. Durch die intuitive Bedienung ist eine schulung nicht
Was kann die CUBE - Software:
- Blitzschnelles einstellen der Werkstückdimensionen
- Einstellen von Abrichte und Füge motorisch
- Übersichtliche Anordnung, Große Symbole
- Memofunktion
Die letzten 10 Dimensionen werden gespeichert und können
bei Bedarf wiederholt werden.
- stufenloses Einstellen der
- Wahl zwischen Abrichten, taktgesteuertem Abrichten und
Egalisieren
- verständliche Diagnose über Grafiken und Klartext
- Betriebszustandsanzeige über Ampel
Teileerkennung bei Dimensionsänderung
Einzigartige Teilerkennung. Bevor die Maschine neue Dimension
anfährt. Wird überprüft ob sich Werkstücke im Gefahrenbereich
Kundennutzen:
- schneller Dimensionswechsel bei laufenden Motoren
- mehr Sicherheit für Mensch und Maschine
- längere Lebensdauer
Sicherheit und Schallschutz
------------------------------------

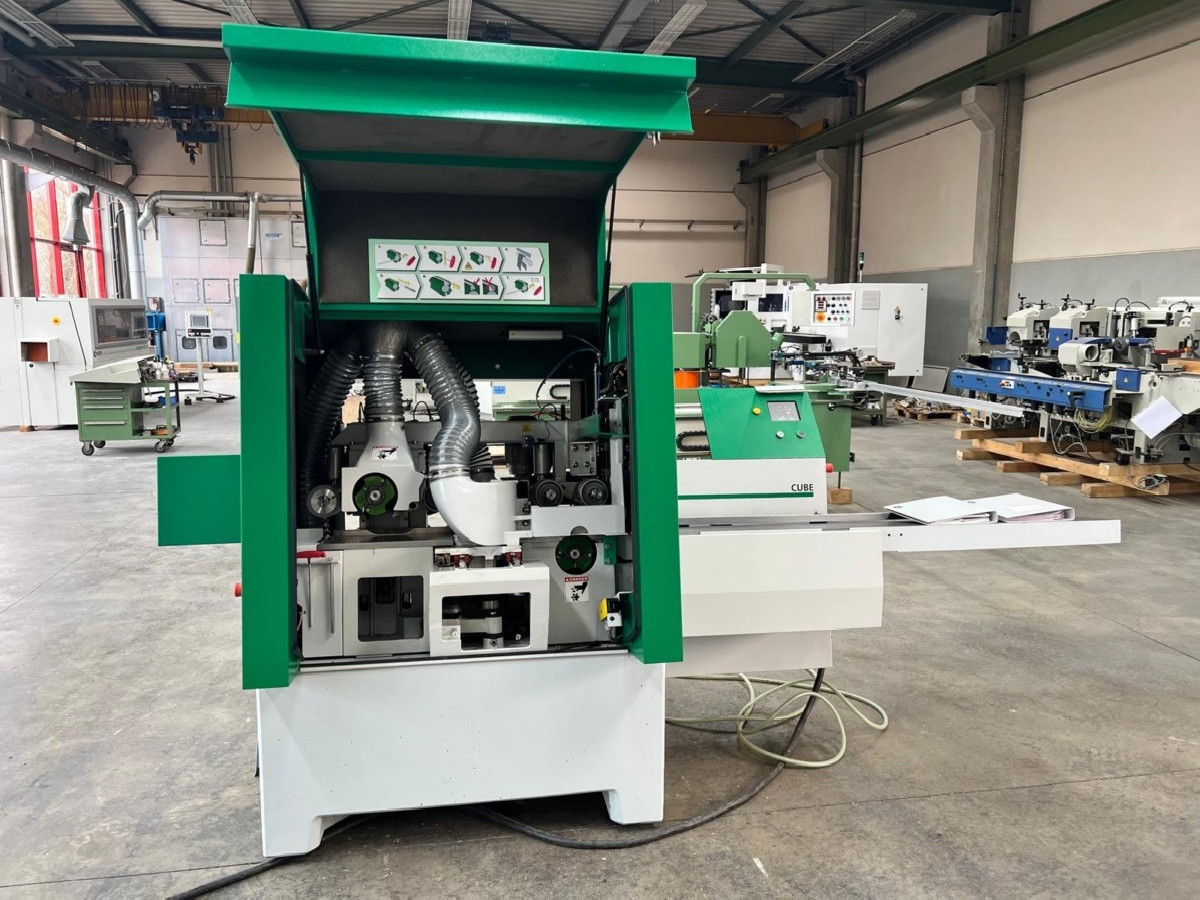

Sicherheits-Vollverkleidung
Leicht hochklappbare Sicherheitshaube deckt den gesamten
mechanischen Gefahren.
Bei CE - Ausführung (im EG-Binnenmarkt) ist das öffnen der
Sicherheitshaube während des Betriebes nicht möglich.
Eine lnnenleuchte in der Sicherheitshaube
Die Maschine wird mit CE-Zeichen und der dazugehörigen EG_
Konformitätserklärung geliefert.
Anschlussdaten
------------------------------------
(Der erforderliche Anschlusswert ist abhängig von Faktoren wie
Zerspan ungsquerschnitt, Vorschubgeschwindigkeit, Spanwinkel und
Energieeinsparung
------------------------------------
Strömungstechnisch optimierte Absaughauben und speziell
entwickelte Werkzeuge mit Ventilationseffekt reduzieren die
benötigte Absaugleistung um mehr als 60% in der Maschine.
Durch die Eliminierung von Störkanten werden die Späne durch die
eingebrachte Energie aus dem Zerspanungsprozess in eine
Strömungsgünstige Kurvenbahn geschickt und abgesaugt.
Hierdurch reduziert sich die benotigte Luftgeschwindigkeit von
ca. 34 m/s auf ca. 20 m/s und der Strömungswiderstand von
ca.2200 PA aufca. 1000 PA.
Kundennutzen:
- geringere Betriebskosten
- weniger Schmutz und Staub
- höhere Werkstückqualität
- längere Lebensdauer
- Reserven in der Absaugung
INKLUSIVE:
---------------------------------------

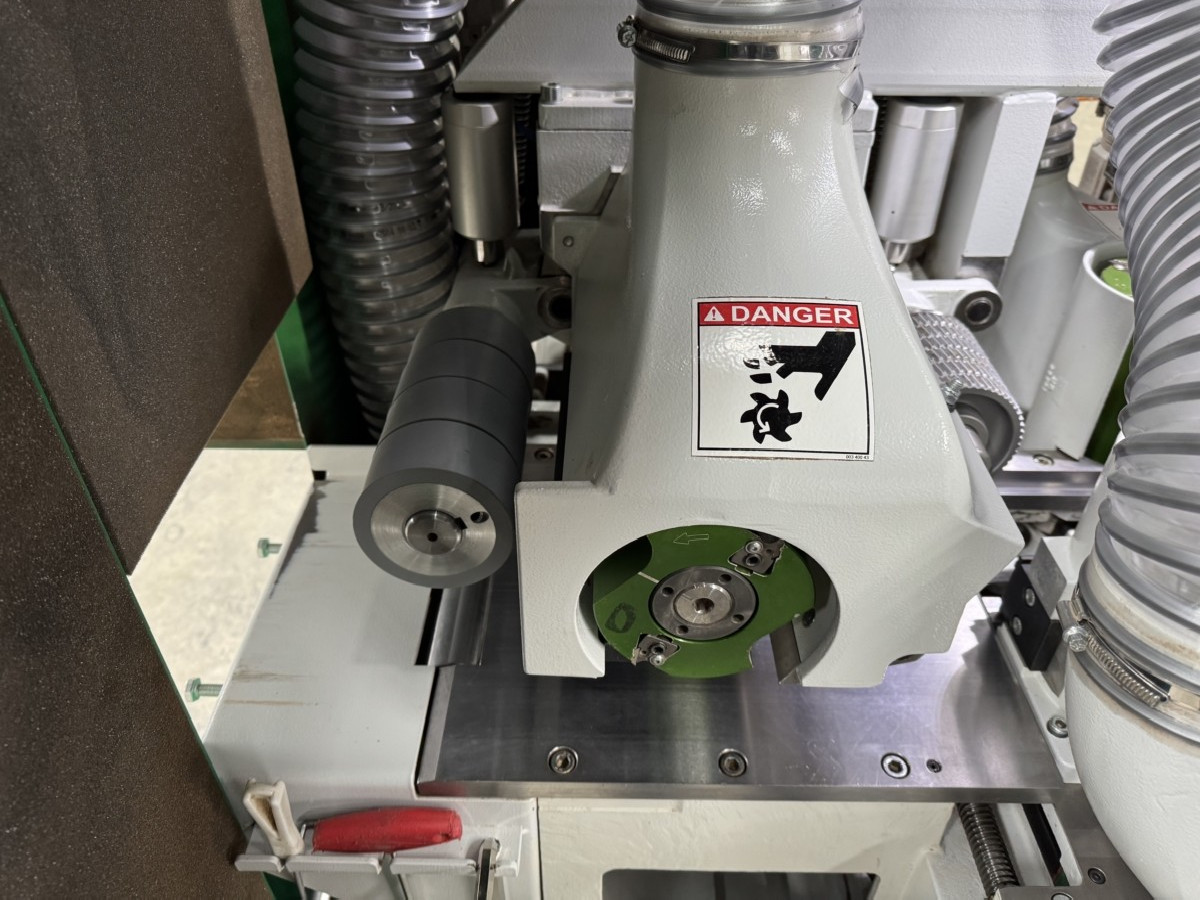

4 Stk. gebrauchte Hobelköpfe mit Wendemesser:
für Spindel 1 unten: Hobelkopf 285 mm Länge, Durchmesser 120 mm
für Spindel 2 rechts: Hobelkopf 170 mm Länge, Durchmesser 120 mm
für Spindel 3 links: Hobelkopf 170 mm Länge, Durchmesser 120 mm
für Spindel 4 oben: Hobelkopf 285 mm Länge, Durchmesser 120 mm
(technische Angaben laut Hersteller - ohne Gewähr!)
