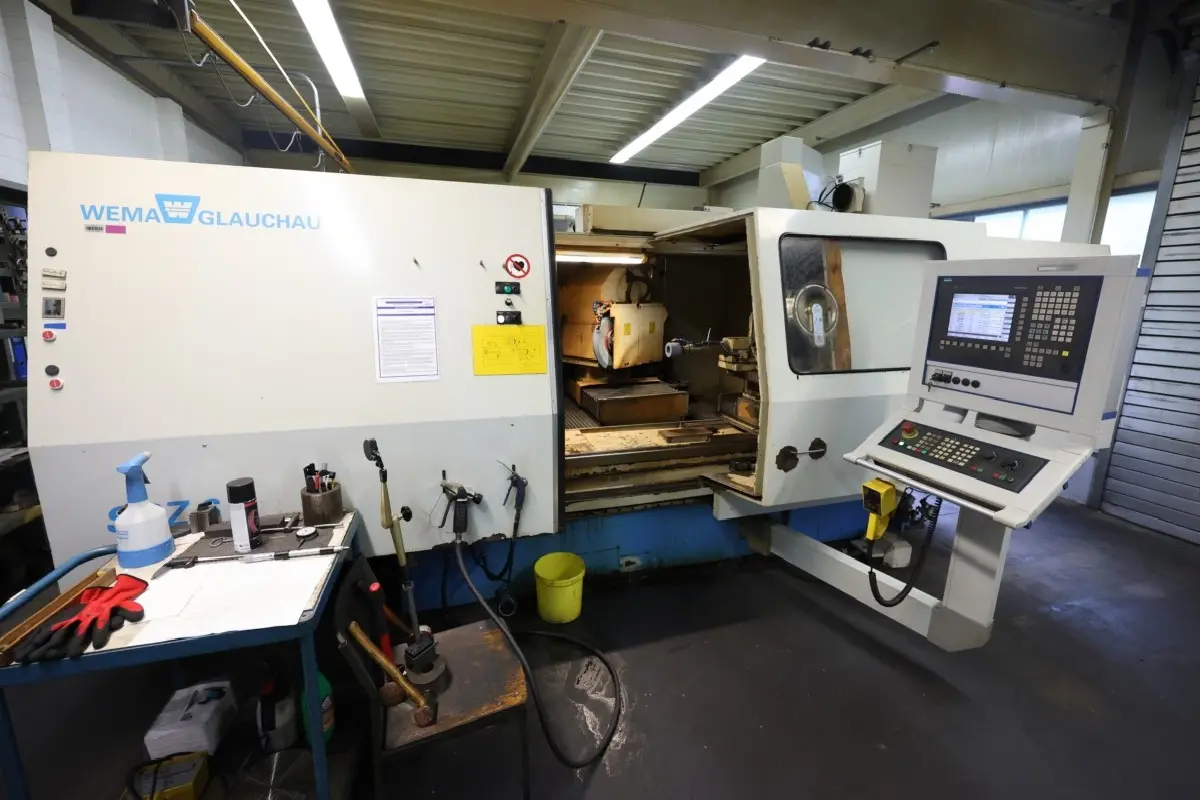

آلة صنفرة داخلية ومسطحة WEMA GLAUCHAU SBZ 6-F

Maschinenart: Innen- und Planschleifmaschine
Schleifdurchmesser - Innen: max. 600 mm
Schleifdurchmesser - Außen: max. 800 mm
Werkstücklänge -: 380 mm
Außenschleiflänge: 600 mm
Verfahrweg - X1-Achse: 150 mm
Verfahrweg - Z1-Achse: 1100 mm
Verfahrweg - X2-Achse: 470 mm
Verfahrweg - Z2-Achse: 800 mm
Werkstückspindel: 8,5 kW
Austattung / Zubehör:
Werkstückspindeleinheit (U/B1/L-Verstellung):
- Verfahrweg (U-Achse): 300 mm
- Schwenkwinkel (B1-Achse): -0,5°/+12°
- Antriebsleistung der Werstückspindel: 8,5 kW
- Drehzahlbereich (stufenlos regelbar):1-795 U/min
- Einrichtdrehzahl (Tippen): 10 U/min
- Spindelkopfgröße A 8 nach DIN 55026
- Durchgangsbohrung 58,5 mm
- Werkstückdurchmesser max. 830 mm
- Werkstücklänge (fliegend gespannt) max. 800 mm
- Werkstücklänge (zwischen Spitzen gespannt) max. 800 mm
- Belastbarkeit am Spindelkopf max. 6100 N
Innenschleifeinrichtung (Z1/X1/B2):
- Verfahrweg (Z1-Achse): 1100 mm
- Verfahrweg (X1-Achse): 150 mm
- Schwenkwinkel (B2-Achse): 270°
- Manuelle Längsverstellung Innenschleifachse auf Tisch: 780 mm
- Antriebsleistung der Innenschleifspindeln (stufenlos regelbar)
Riemengetriebene Schleifspindeln: 7,5 kW
- Aufnahmebohrung Schleifbock (Durchmesser): 100 mm / 125 mm
- Aufnahmelänge Schleifbock: 220 mm
- Schleifdurchmesser: max. 600 mm
- Schleiftiefe: max. 800 mm
Außen- und Planschleifeinrichtung (Z2/X2):
- Verfahrweg (Z2-Achse): 800 mm
- Verfahrweg (X2-Achse): 470 mm
- Schwenkwinkel (B2-Achse): 270°
- Antriebsleistung der Außenschleifspindeln: 7,5 kW
- Aufnahmebohrung Schleifbock: Ø 140 mm
- Schleifdurchmesser: max. 800 mm
- Schleiflänge max. 600 mm
- Schleifscheibenabmessungen: max. Ø 450 x 50 x Ø 127 mm
