| الصانع | ZOLLER |
| النوع | V 420 |

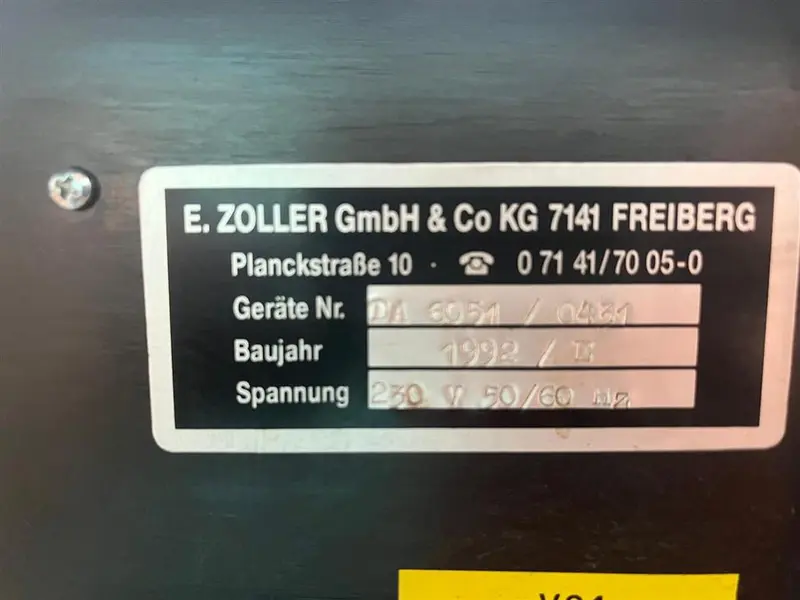

| سنة الصنع | 1992 |
| إجمالي احتياجات الطاقة | 0,5 kW |
| التحكم | Sonstige (Heidenhain LS 403) |
| وزن الآلة | 290 Kg |
| قطر الأداة | 420 mm |
| المساحة المطلوبة | 2,0 x 1,5 x 2,0 m |

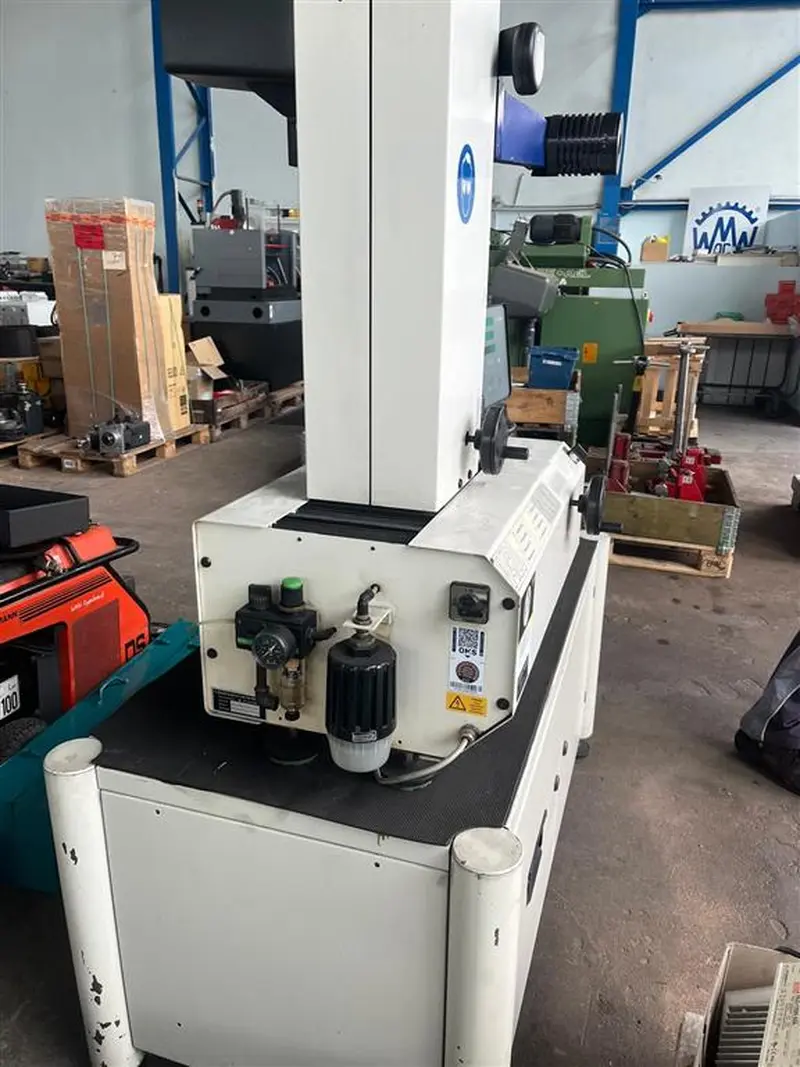

| الضغط الهوائي - المطلوب | 6 bar |
| محور x | 150 mm |
| محور z | 400 mm |
| القطر | 420 mm |
| السعر |  |
Maschinenart: Werkzeug Voreinstellgerät
Lieferzeit: : in Absprache

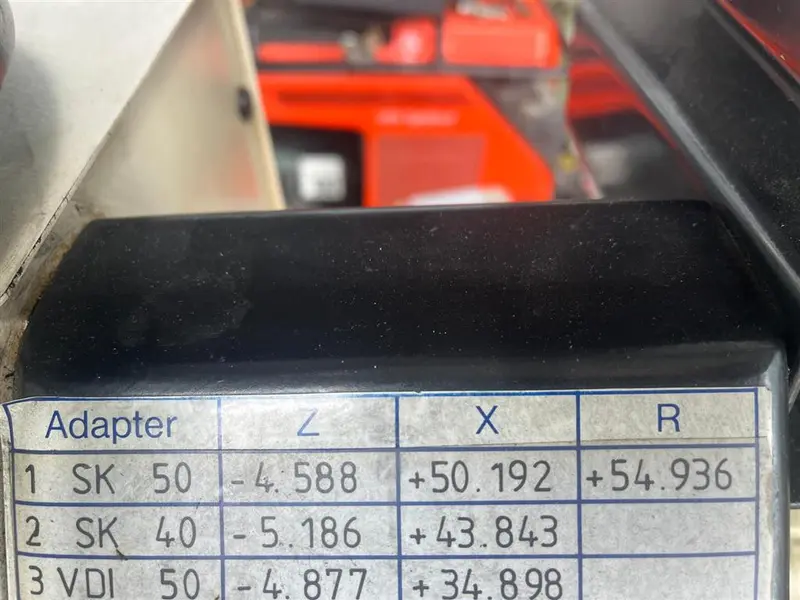

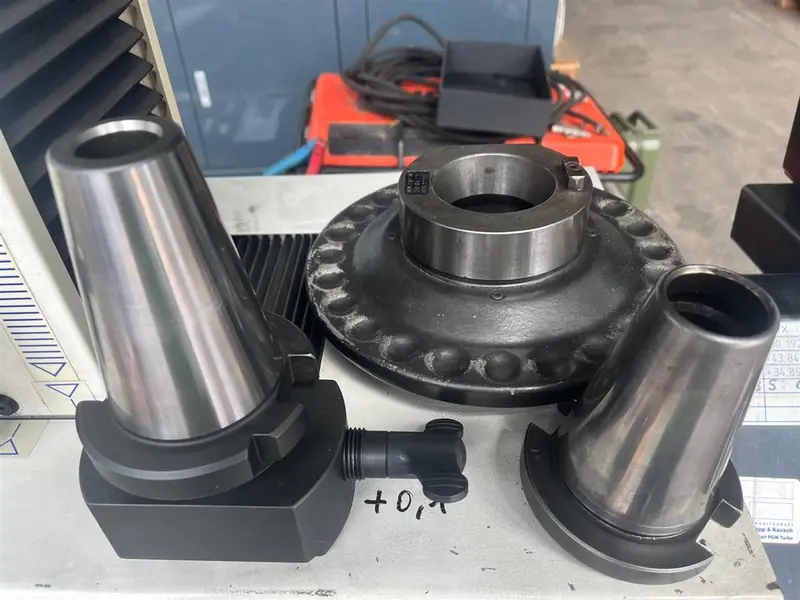

SK 50 SK40 VDI 50 Aufnahmen

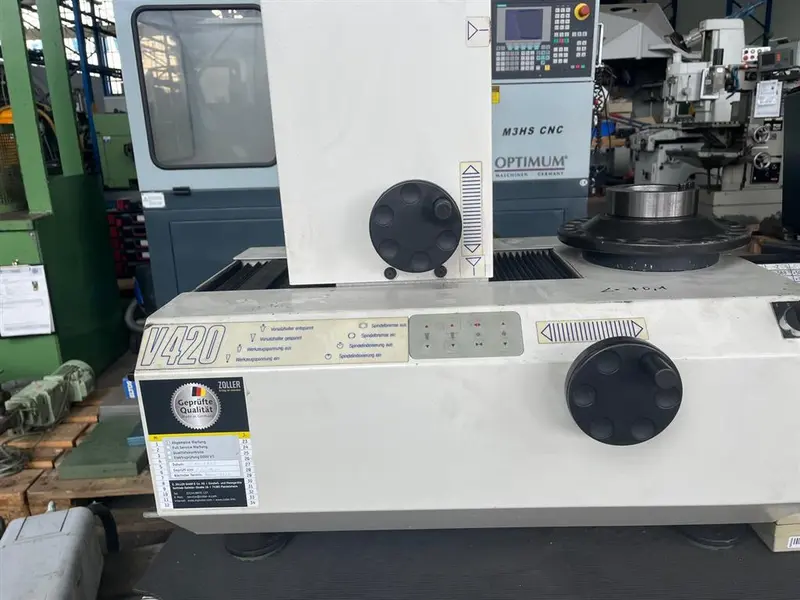

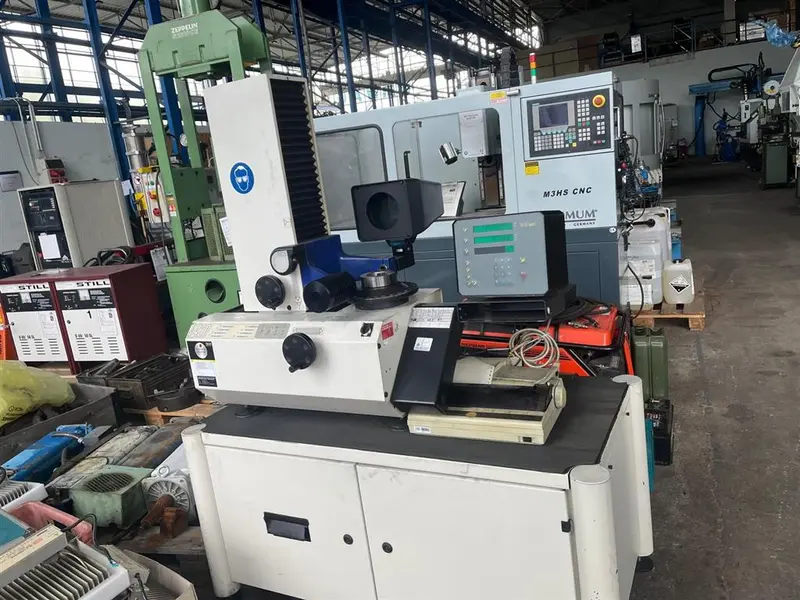

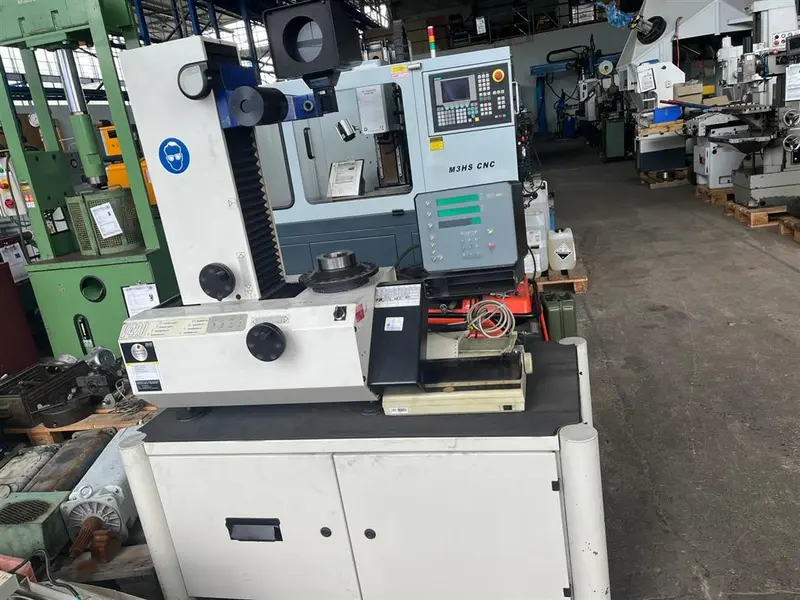

Das ZOLLER V420 ist ein hochpräzises Werkzeugvoreinstell- und Werkzeugmessgerät zur Vermessung und Voreinstellung von Werkzeugen für CNC-Dreh- und Fräsmaschinen. Es wird hauptsächlich im Werkzeugbau, in der Zerspanung und in der Fertigung eingesetzt, um Werkzeugdaten außerhalb der Maschine exakt zu bestimmen und anschließend direkt an die CNC-Steuerung zu übertragen.
·Reduzierung der Maschinenstillstandszeiten
·Werkzeuge werden außerhalb der Maschine vermessen
·Höhere Produktivität der CNC-Maschine
·Verringerung von Ausschuss und Einrichtzeiten
·Präzise Werkzeugdaten bereits vor dem ersten Werkstück
Typische Messaufgaben
·Werkzeuglänge (Z-Maß)
·Werkzeugradius
·Werkzeugdurchmesser
·Schneidenposition
·Werkzeugwinkel
·Rundlaufkontrolle
·Vermessung von Dreh- und Fräswerkzeugen
Technische Merkmale
·Präzisionsmesssystem mit optischer Kantenerkennung
·Messung im Durchlichtverfahren

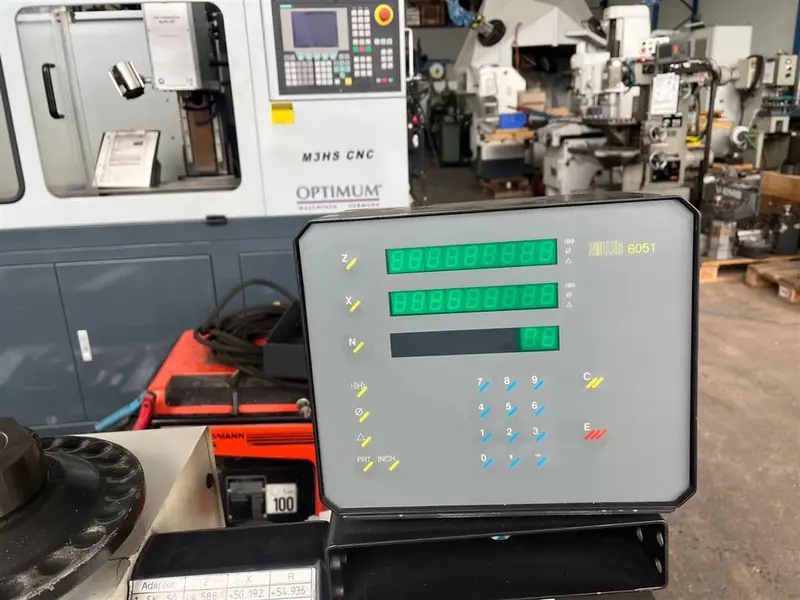

·Digitale Anzeige der Messwerte
·Datenausgabe an CNC-Steuerungen
·Hohe Wiederholgenauigkeit
·Werkzeugaufnahme für verschiedene Werkzeughalter (SK, BT, HSK usw.)
Einsatzgebiete
·CNC-Fräsmaschinen
·Bearbeitungszentren
·CNC-Drehmaschinen
·Werkzeugvoreinstellung im Messraum
·Qualitätssicherung
