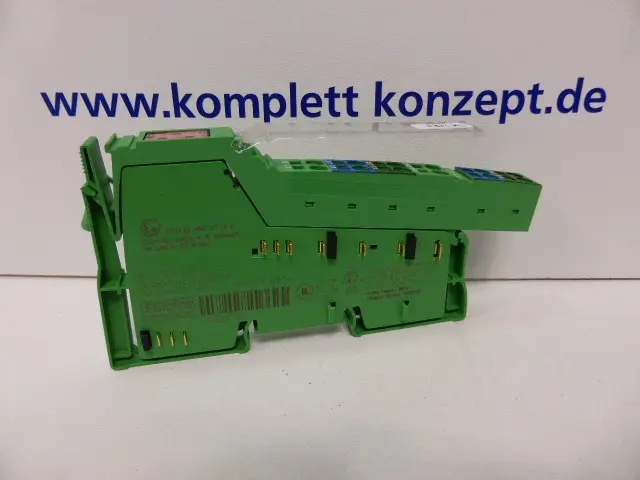

PHOENIX CONTACT 2726256 Inline-Klemme IB IL 24 DO 4
Artikelbeschreibung
Die digitalen Inline Ausgabeklemmen sind für den Anschluss von digitalen Aktoren, wie elektromagnetischen Ventilen, Schützen oder optischen Meldeeinrichtungen ausgelegt.
Alle typischen Anwendungsfälle werden durch die Standard-Automatisierungsklemmen abgedeckt.Der Anschluss der Peripherie wird, abhängig von der Kanalzahl, entweder durch einen einfachen oder einen erweiterten Inline-Stecker hergestellt. In beiden Fällen steht Ihnen die Mehrleiteranschlusstechnik zur Verfügung.
Die Inline-Klemmen können mit Hilfe von klappbaren Beschriftungsfeldern gekennzeichnet werden. Die Felder sind mit Einsteckkarten bestückt, die sich je nach Anwendung individuell beschriften lassen. Zur Kennzeichnung der Klemmstellen steht darüber hinaus das bewährte Zackband ZBFM-6... zur Verfügung.
MaßeBreite 12,2 mmHöhe 119,8 mmTiefe 71,5 mmHinweis zu Maßangaben Gehäusemaße
UmgebungsbedingungenUmgebungstemperatur (Betrieb) -25 °C ... 55 °CUmgebungstemperatur (Lagerung/Transport) -25 °C ... 85 °CZulässige Luftfeuchtigkeit (Betrieb) 10 % ... 95 % (nach DIN EN 61131-2)Zulässige Luftfeuchtigkeit (Lagerung/Transport) 10 % ... 95 % (nach DIN EN 61131-2)Luftdruck (Betrieb) 70 kPa ... 106 kPa (bis zu 3000 m üNN)Luftdruck (Lagerung/Transport) 70 kPa ... 106 kPa (bis zu 3000 m üNN)Schutzart IP20
SchnittstellenFeldbussystem LokalbusBenennung Inline-LokalbusAnschlussart Inline-DatenrangiererÜbertragungsgeschwindigkeit 500 kBit/s
Digitale AusgängeBenennung Ausgang Digitale AusgängeAnschlussart ZugfederanschlussAnschlusstechnik 2-, 3-LeiterAnzahl der Ausgänge 4Schutzbeschaltung Überlastschutz, Kurzschlussschutz der Ausgänge Z-Diode im Ausgangs-ChipAusgangsspannung 24 V DC (US - 1 V)Nennausgangsspannung 24 V DC (Spannungsdifferenz bei INenn = 1 V)Maximaler Ausgangsstrom je Kanal 500 mAMaximaler Ausgangsstrom je Modul 2 ANennlast induktiv 12 VA (1,2 H; 50 O)Nennlast Lampen 12 WNennlast ohmsch 12 W (48 O)
Versorgung der ModulelektronikVersorgungsspannung 24 V DC (über Potenzialrangierer)Versorgungsspannungsbereich 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)Logikspannung UL 7,5 V (über Potenzialrangierer)Stromaufnahme max. 44 mA (aus dem Lokalbus)Leistungsaufnahme max. 0,33 W (an UL)
AllgemeinNettogewicht 49,89 gHinweis zu Gewichtsangaben ohne SteckerMontageart TragschieneSchutzklasse III, IEC 61140, EN 61140, VDE 0140-1Prüfstrecke 5-V-Versorgung ankommender Fernbus / 7,5-V-Versorgung (Buslogik) 500 V AC 50 Hz 1 min5-V-Versorgung weiterführender Fernbus / 7,5-V-Versorgung (Buslogik) 500 V AC 50 Hz 1 min7,5-V-Versorgung (Buslogik) / 24-V-Versorgung (Peripherie) 500 V AC 50 Hz 1 min24-V-Versorgung (Peripherie) / Funktionserde 500 V AC 50 Hz 1 minDiagnose-Meldungen Kurzschluss / Überlast der digitalen Ausgänge Fehlermeldung im Diagnose-Code (Bus) sowie Anzeige (2 Hz) über die LED (D) am Modul
Inline PotenzialeLogikspannung UL 7,5 V DCStromaufnahme aus UL max. 44 mAVersorgung des Hauptkreises UM 24 V DCSegment-Versorgungsspannung US 24 V DC (Nennwert)Stromaufnahme aus US max. 2 A
Artikelzustand: gebraucht
Lieferumfang 2 Stück
