Токарный станок с ЧПУ Biglia B 446 T2, г.в. 2015

Standort: Deutschland, Baden-Württemberg Südwest
IntNr231033
Gebr. BIGLIA B 446 T2 CNC-Drehzentrum Bj. 2015

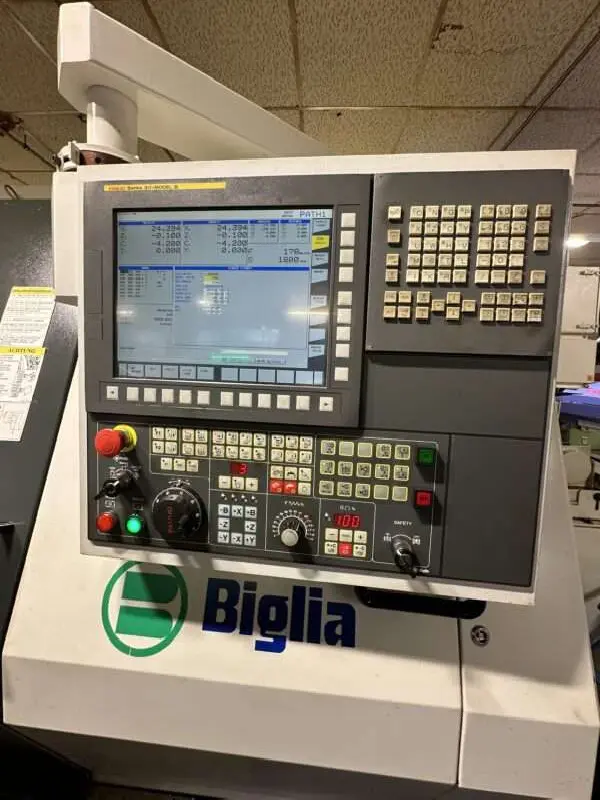

CNC-ЧПУ FANUC 32i-B5
Betriebsstunden 13701
Haupt- und Gegenspindel, 2 C-Осей , 2 Y-Осей und 2 Revolver mit je
12 angetriebenen Stationen
Hauptspindel A5′ 15 kW
Gegenspindel A5′ 1 kW
Stangendurchlass 52mm
ЧПУ Fanuc 31i B-5
Gegenspindel absenkbar
Y-Ось +50/-40mm, 4-fach gefu¨hrt •
X-Осей mit Flachfu¨hrung
2 Revolver mit je 12 Werkzeugpla¨tzen •
24 angetriebene Werkzeugstationen, Drehmoment 47Nm.
2 C-Осей
Teilefa¨nger gesteuert, fu¨r Haupt- und Gegenspindel einsetzbar
Fertigteile-Taktband mit U¨bergabe auf Speicherband 800x300mm Scharnierband-Spa¨nefo¨rderer mit Auswurfhohe 820mm
2 Ku¨hlmittelpumpen 7bar inkl. Filter
Fußschalter fu¨r Futterbeta¨tigung an der Hauptspindel
Innenraumspu¨lung mit Pumpe 4bar
MASCHINENAUSSTATTUNG
Messtaster, einschwenkbar, mit 2Ko¨pfen zur Werkzeugvermessung
Revolver oben und unten
Hochdruck-Ku¨hlmitelpumpe 40bar 20 /|min inkl. Ku¨hlmitelfilter 90 um
MANUAL GUDIE , Dialog-Programmierung Dreh-/Fra¨szyklen,
3-D-Simulation
Handbuch (auf CD)
SBS Werkzeugbruch-/Verschleißu¨berwachung
SPANNMITTEL
HAINBUCH SPANNTOP AXFIX 52-A6 NOVA abgesetzt, La¨nge 150mm,
Dreibacken-Keilstangenfutter 165/45 / A5 SMW HFKN-D 165-3 1/16
Zubehöre

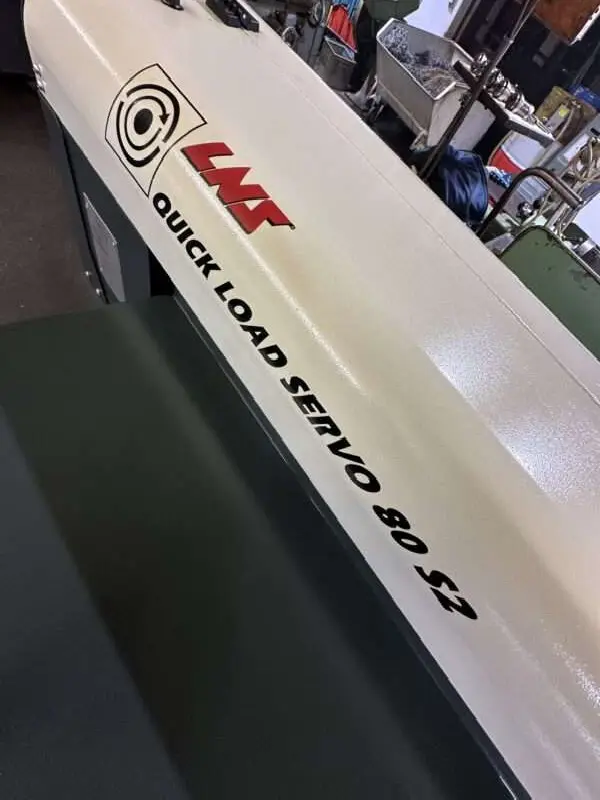

Stangenlademagazin LNS Quick Load SERVO 80 S2 (Bj.2015_QL SSO S2)
Kurzstangenlader Quick Load Servo 80 Stangenla¨nge 900mm / ®6-65/80mm Zufu¨hrung Rampe 600mm
Verschiebeeinrichtung quer/la¨ngs
(auch spa¨ter vera¨nderbar)
3 Sto¨ßel 6-12-20mm
V-Verla¨ngerung 150mm/120°/Schutzhaube
HD Hochdrucksystem ca.30-40bar Hochdruckpumpe für Kühlmittelemulsion
Kühlmittel-Feinfilterkartusche, versorgt beide Revolver.
Scharnierbandförderer
Diverse Werkzeughalter ca.:
10 Werkzeughalter für Außen Bearbeitung:
Plan- und Aussendrehhalter, 20 x 20 mm
Drehhalter
Drehhalter axial
Abstech- und Drehhalter
Plan- / Drehhalter, zurückversetzt
4 Hochpräzisions-Bohrstangenhalter
Reduktionshülse
rotierender Materialanschlag
2 Bohr- und Fräskopf ER25 mit IKZ ,i1:1, gerade
2 Bohr- und Fräskopf ER25 mit IKZ ,i1:1, abgewinkelt
Werkzeugvermessung Messtaster beide Revolver
zur Ermittlung des Werkzeugkorrekturwertes
Automatisch in den Zerspanungsraum einschwenkbar, für die Werkzeug-
vermessung beim Einrichten an beiden Revolvern
Lt. Abgeber bekannte Maengel:
Am oberen Revolver 1 muss der Milling-Antrieb neu gelagert und justiert werden.
Beim Messtaster, einschwenkbar, mit zwei Köpfen zur Werkzeugvermessung (Revolver oben und unten), muss sporadisch beim Ausschwenken manuell unterstützt werden. Die Funktion ist aber vorhanden.
Fußschalter für Gegenspindel, zum Öffnen und Schließen des Spannmittels
Absaugungen
Luftreiniger, mechanisch AR VF
5-Stufig für Emulsionsnebel/-rauch
Abmessungen Maschine: ca. 4550 x 2150 x 225 [mm]
Gewicht Maschine: ca. 7400 [kg]
Abmessungen Lademagazin: ca. 2200 x 1000 x 1700 [mm]
Gewicht Lademagazin: ca. 800 [kg]
Abmessungen Peripherie & Zubehör: ca. 1900 x 700 x 800 [mm]
Gewicht Peripherie & Zubehör: ca. 200 [kg]
Abmessungen Peripherie & Zubehör: ca. 1900 x 700 x 800 [mm]
Gewicht Peripherie & Zubehör: ca. 300 [kg]
Abmessungen Транспортёр стружки: ca. 4100 x 2100 x 1300 [mm]
Gewicht Peripherie & Zubehör: ca. 800 [kg]
Die Maschine kann nach Terminvereinbarung Strom besichtigt werden.
Aenderungen und Irrtuemer in den technischen Daten und Angaben sowie Zwischenverkauf vorbehalten!
