| Производитель | GLEASON- PFAUTER |
| Модель | P 4000 |
| Год выпуска | 2014 |
| Максимальная нагрузка на стол | 70 t |
| Максим. потребляемая мощность станка | 120 kW |
| Эксплуатационная масса | der Maschine ca. |
| Число оборотов | 550/2250 U/min |
| Система управления | konventionell |
| Ширина колеса | 1600 mm |
| Масса машины | 61 t |
| Наработка | 4418 h |
| Габариты | 11,76 x 12,05 x 4,69 m m |
| Срок поставки | sofort |
| Диаметр | (/Länge) |
| Фрезерная головка | Aussen M3 |
| Цена |
Auf Anfrage |
Maschinenart: Zahnrad-Abwälzfräsmaschine - vertikal
Raddurchmesser -: 4000 mm
Modul -: 35
Modul -: 3
Ständerhöhe: 1600 erhöht

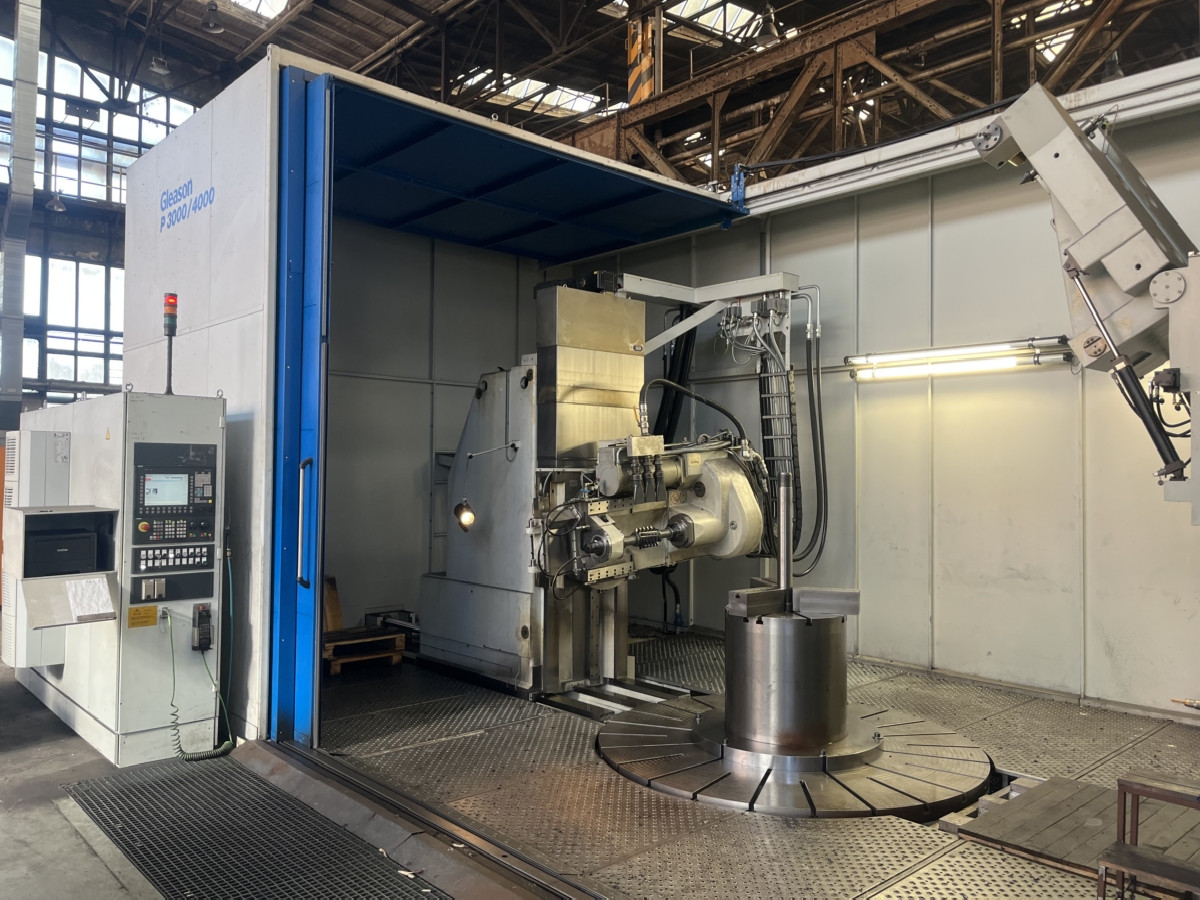

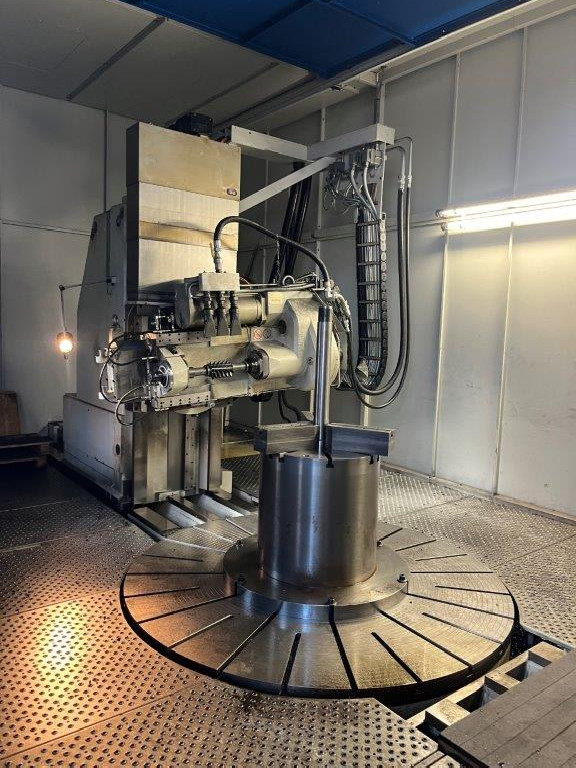

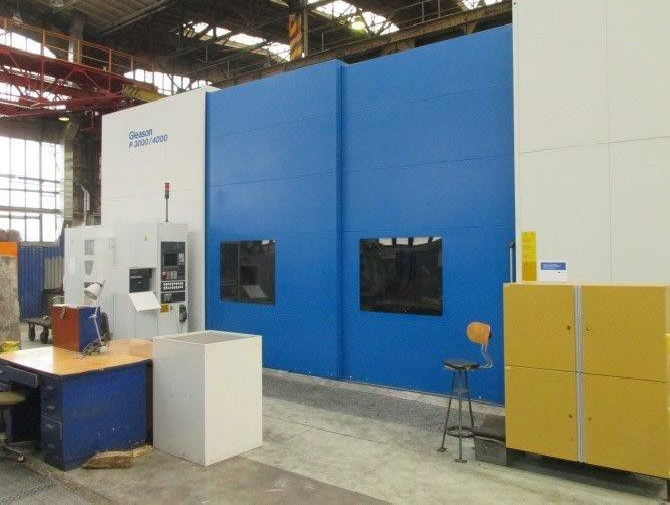

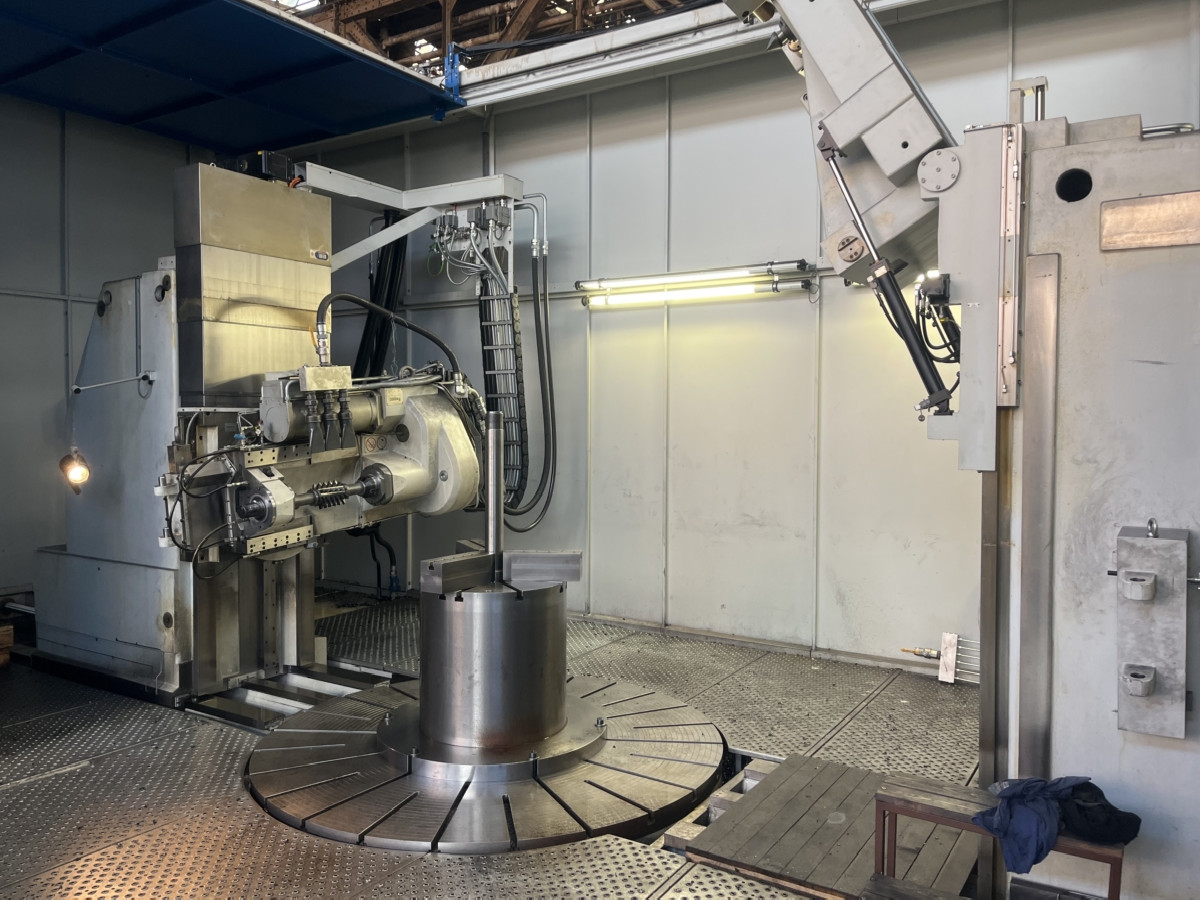

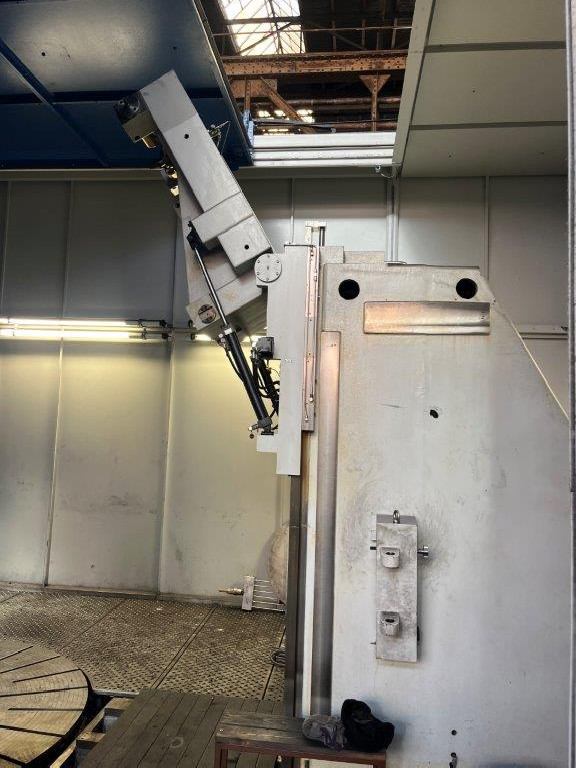

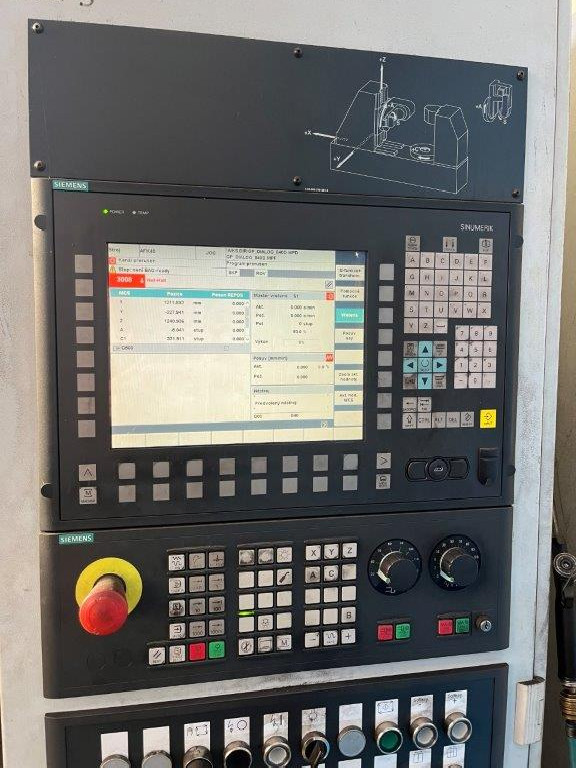

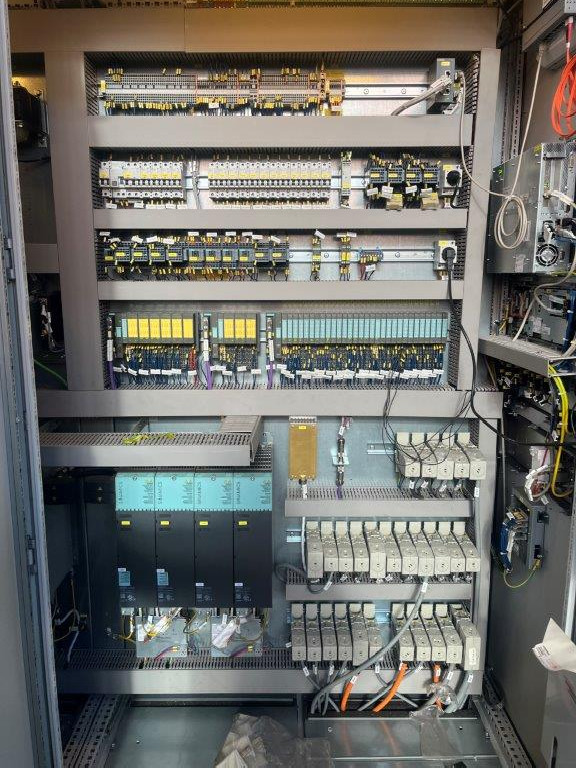

Gleason-PFAUTER-CNC-Wälzfräsmaschine P 4000
zum Verzahnen von Zylinder- und Schneckenrädern sowie allen anderen
am zylindrischen Werkstückumfang regelmäßig auftretenden wälzbaren
Profilen und Formen.
Arbeitsbereich und technische Daten:
Werkstück-Nenndurchmesser 4.000 mm
Maschinen-Nennmodul
(Wälzfräsen/Zahnformfräsen)

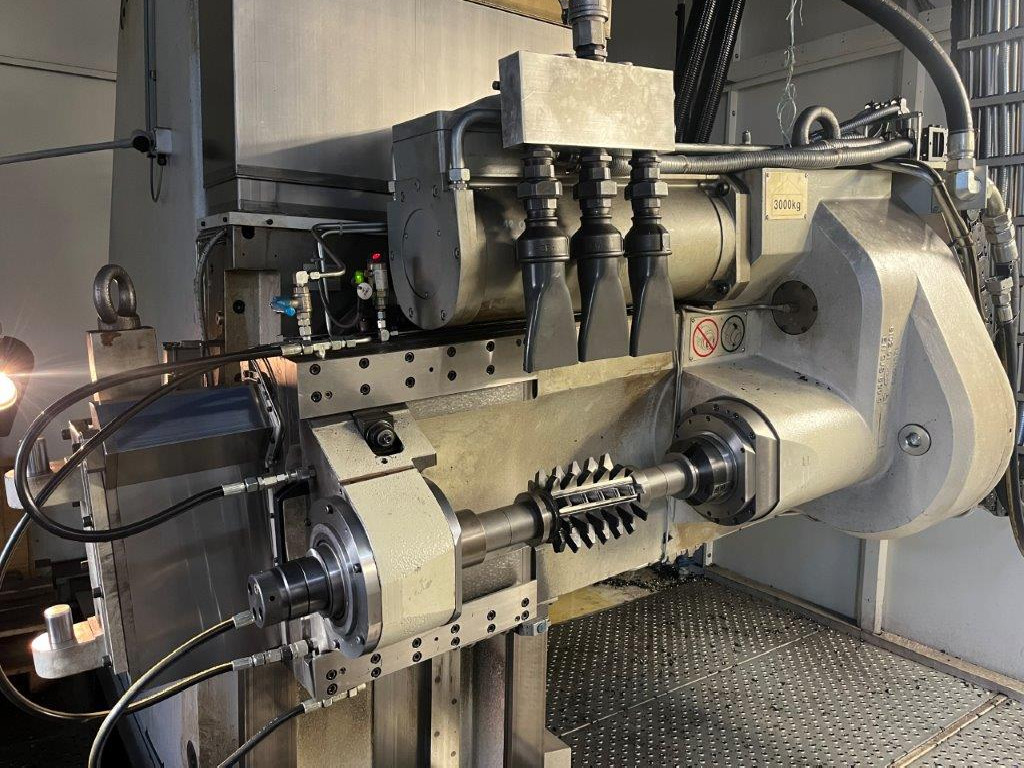

- mit Motorfräskopf M3 ca. 25/35 mm
(Richtwerte in Abhängigkeit von der jeweiligen
Bearbeitungsaufgabe.
Siehe hierzu auch beiliegende Anlage A9.)
Kleinster/größter Achsabstand zwischen
Werkzeug- und Werkstückachse (X-Ось)
- mit Motorfräskopf M3 550/2.250 mm
Größter Axialschlittenweg (Z-Ось)
- Sonderausführung (Pos. 1128) 1.600 mm
Niedrigste Fräserspindelstellung über Tisch 450 mm
Größter Fräserverschiebeweg (Y-Ось)
- mit Motorfräskopf M3 450 mm
Größter einspannbarer Wälzfräser
- mit Motorfräskopf M3 450/500 mm
Schwenkbereich des Fräskopfes (A-Ось) + 30/ - 45º
Fräserdornkegel
- mit Motorfräskopf M3 HSK-A125
(Hohlschaftkegel nach DIN 69063)

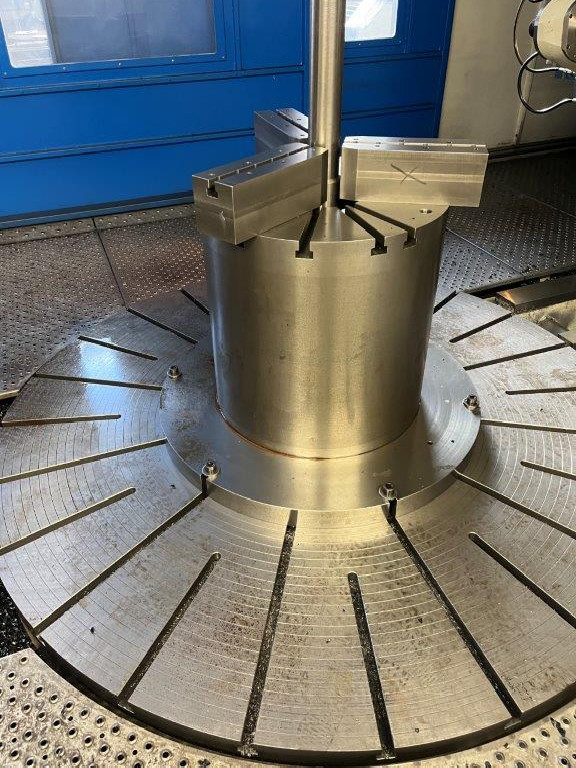

Werkstückdrehtisch
- Aufspanndurchmesser 2.500 mm
- Bohrungsdurchmesser/-tiefe 880/875 mm
- Größte Tischbelastung inkl. Spannmittel
Sonder-Ausführung (Pos. 1030) ca. 70.000 kg
Anlage A zum Auftrag 45240505
Technische Beschreibung für Maschine P 4000 – FN 31106
Version 01, Erstelldatum 03.03.2014 Seite 5/18
Pos. Me Bezeichnung
- mit 1.600 mm Axialweg 61.500 kg (ohne 1398)
Eingeschränkte Technologiedaten ab Werkstückdurchmesser 3.200 mm.
Unter Verwendung des max. Werkzeugdurchmessers gelten bei der Bearbeitung
des größten fräsbaren Werkstückdurchmessers folgende Einschränkungen:
Motorfräskopf M3: Profiltiefe 80 mm bis max. Schwenkwinkel +/- 30º
Darüber hinaus wird im Einzelfall eine Arbeitsraum-Untersuchung erforderlich.
Die vorstehenden Verfahrwege und Winkel sowie die Achsgeschwindigkeiten
der Schlittenantriebe können in Abhängigkeit von den Werkstückund
Werkzeugabmessungen, den Verzahnungsdaten und der werkstückabhängigen
Maschinenausrüstung gegebenenfalls eingeschränkt werden.
Konstruktive Einzelheiten und weitere technische Daten entnehmen Sie
bitte den beiliegenden Unterlagen.
Einrichtungen und Zubehör zum Innenfräsen sind optional.
